Помощь в ремонте сварочного инвертора

Привет, народ. Я нашел одну сварочную плату без корпуса. Плата очень похожа на KENDE MMA-200. Схема, которая точна, так как моя доска находится на снимках.
Напряжение на выходе - 112 В постоянного тока, измеренное с помощью мультиметра. Он сваривается, но я не могу изменить ток через потенциометр. Кажется, он кирпичный. Я подозреваю, что на одном из этих opamp tl0841 и tl0821. Могу ли я использовать tl084 и tl082 в качестве запасной части, я не могу найти техническое описание этой схемы?
Кроме того, кто-нибудь знает истинную ценность потенциометра для регулирования силы тока, я думаю, что это не оригинал?
Благодаря!

Цитата:

---

Сообщение от sholim1987

Напряжение на выходе - 112 В постоянного тока, измеренное с помощью мультиметра.
Он сваривается, но я не могу изменить ток через потенциометр. Кажется, он кирпичный.
Кроме того, кто-нибудь знает истинную ценность потенциометра для регулирования силы тока, я думаю, что это не оригинал?
Благодаря!

---

- Есть выход - значит кроме плат есть и транс?
- Регулировка -
- потенциометр элементарно проверить тестером:
- оригинал - не оригинал - ну изменится линейность, какая разница.
В регулировке выходного тока участвуют:
- потенциометр;
- компаратор;
- петля ОС: "перемычка" и далее по цепи "i".

Цитата:

---

Сообщение от sholim1987

Я подозреваю, что на одном из этих opamp tl0841 и tl0821. Могу ли я использовать tl084 и tl082 в качестве запасной части, я не могу найти техническое описание этой схемы?
Благодаря!

---

Судя по всему это TL084I - ,буквы после TL084 характеризуют в частности температурный диапазон работы микросхемы - если аппарат будет использоваться выше нуля градусов , то можно любую поставить - так же и по TL082.

Большое спасибо. проверены все параметры и инвертор хорошо. Главный подозреваемый те SMD ОП усилители... Проверено потнЦиометер-линейность хорошо. Я буду бота и заменить эти ОП усилителей, и я надеюсь, что это Главная проблема. Я буду тел, когда это будет сделано.

Всем привет. Наконец пришли Tl082i и tl084i. Заменены обе проблемы, но проблема все еще здесь. После этого я проверил все элементы с помощью мультиметра и обнаружил один плохой резистор (изображение 1, 51k, идет от сварочного устройства + к выходу контрольной панели v). Могу ли я использовать 56k, или это строго должно быть 51k?

Я нашел резистор 51k и заменил его ... машина теперь работает хорошо, регулирование есть. Отлично.

Здравствуйте уважаемые форумчане. Попал на ремонт инвертор procraft sph - 310p. Сгорели транзисторы 50Т65FDSC (при прозвонке тестером два выхода, в некоторых все три звонятся накоротко). Скажите пожалуйста, какие есть аналоги чтобы их заменить, и где их можно найти в Украине.

Думаю здесь (https://voron.ua/catalog/017951) можно выбрать замену.

Можно тут: http://radiocom.dn.ua/radiokomponent..._params=19:959
http://www.kosmodrom.com.ua/index.php

Ну вот на космодроме я бы не советовал дистанционно покупать силовики - лотерея ещё та.

Да, на космодром самодельщики (сварочников) жаловались не раз ,встречал давненько на одном из форумов.

Здравствуйте. Купил силовые транисторы (в место 50t65fdsc поставил gw45hf60wda) для полуавтомата procraft sph - 310p, впаял, сварочник запустился. В холостом режиме проработал около получаса. Сперва решил попробовать варить элэктродами. Только переключил на дуговую сварку, опять сгорели все четыре транистора. В чем может быть проблема, подскажите пожалуйста.

1.Причина, скорее всего, в отсутствии осциллографа и измерителя индуктивности - без них ремонт будет дорогим и долгим.
2.Что, кроме замены транзисторов, Вы сделали/проверили и чем?
3.Прямой ответ на Ваш вопрос - причина может быть в повреждённых драйверах, КЗ в обмотке силового трансформатора, в БП, да где угодно. И что значит: Только переключил на дуговую сварку, опять сгорели все четыре транистора.
Он у Вас пол часа проработал в режиме П/А, то есть с неработающей силой? Зачем?
4.Как бы не было жалко времени и денег, отдайте аппарат в РЕМОНТ.

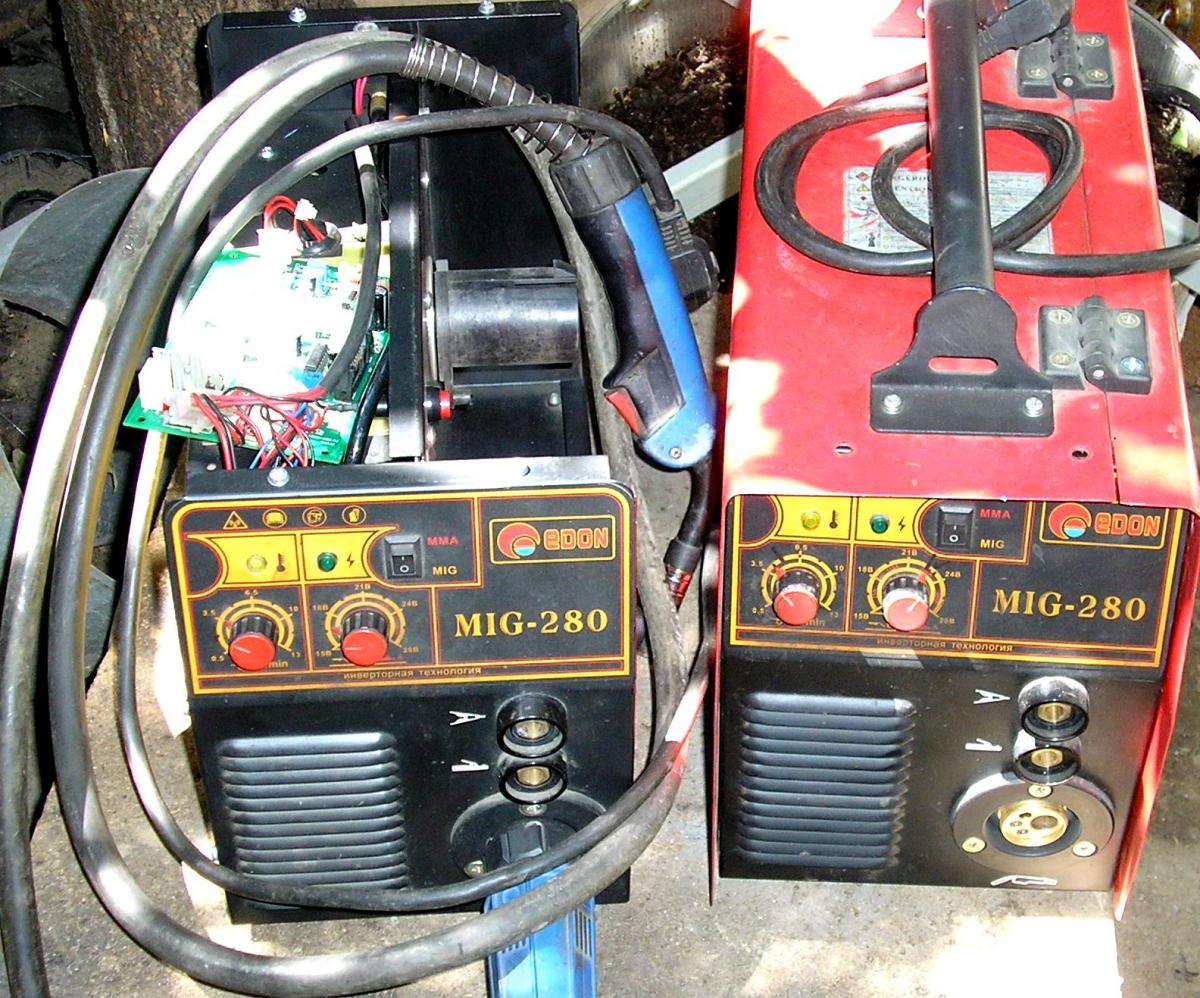

Целиком и полностью согласен с Xort01 - это не цацки пецки. Вот пример - два аппарата - когда бахнули выходные транзисторы - (а всего то неработала в одном протяжка) хозяин решил ремонтировать на стороне. Говорит дорого получится - ну не знаком я с силовой электроникой, хотя сам ремонтирует телевизоры стиралки и другую технику. Почему два сломано - да потому что решил платы переставить с рабочего на не рабочий.Вложение 7921
