Здравствуйте! Имеется инвертор "Кратон 180S", собран на SG3525, CD4069 и CD4049. Бахнули выходные транзисторы и диоды в драйвере.

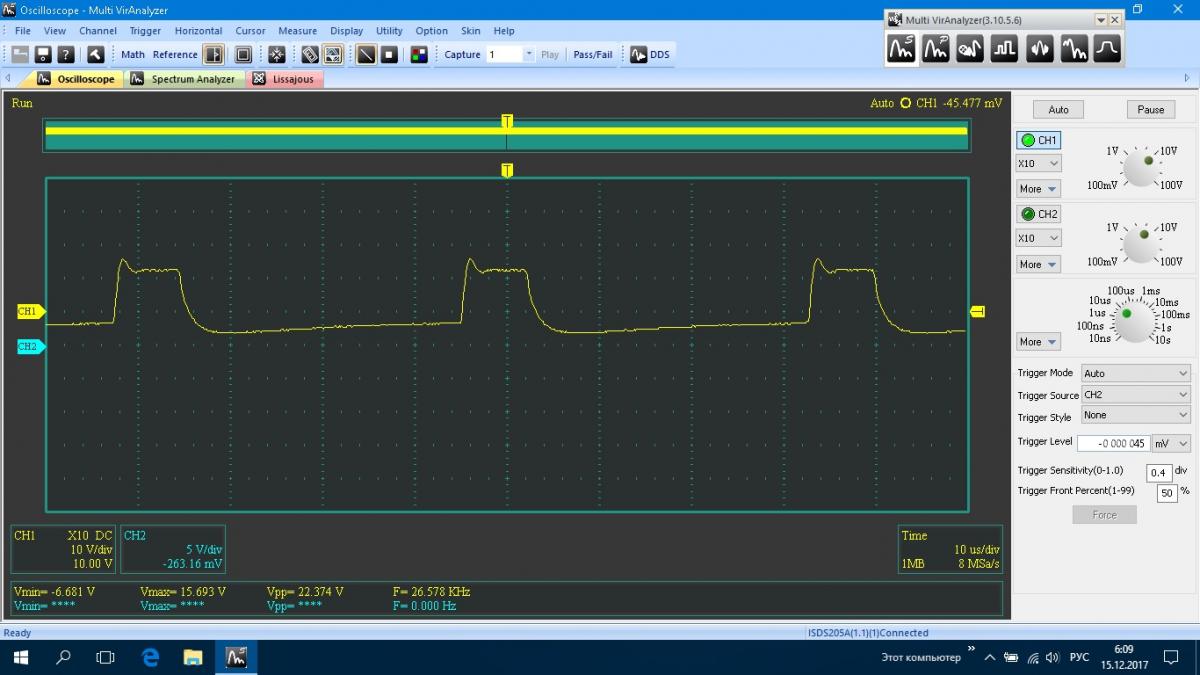

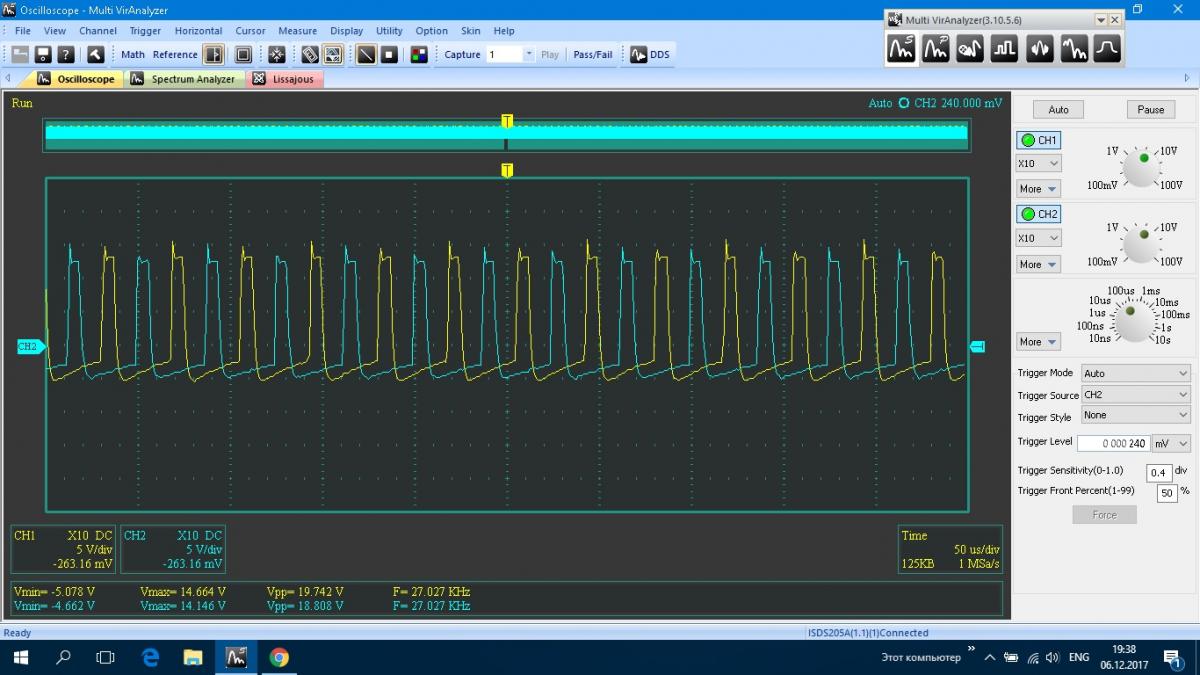

Диоды и транзисторы поменял. Подкинул 24 вольта на плату управления. Наблюдаю вот такую осцилограмму на транзисторах:
Вложение 6963
Такой всплеск на открытии и падение на закрытии - нормально? Не повылетают транзисторы?
Осцылограф какой?
Instrustar ISDS205AЦитата:
Сообщение от Semivosa
сигнал на картинке растяните,стояли транзисторы или модуль?если модуль и никто ничего не переделывал,то осцылограммы нормальные для данного аппарата.
Поставил пока транзисторы FGH80N60 б\у, которых не жалко. Транзисторы рабочие, проверены.
И стояли соответственно транзисторы.

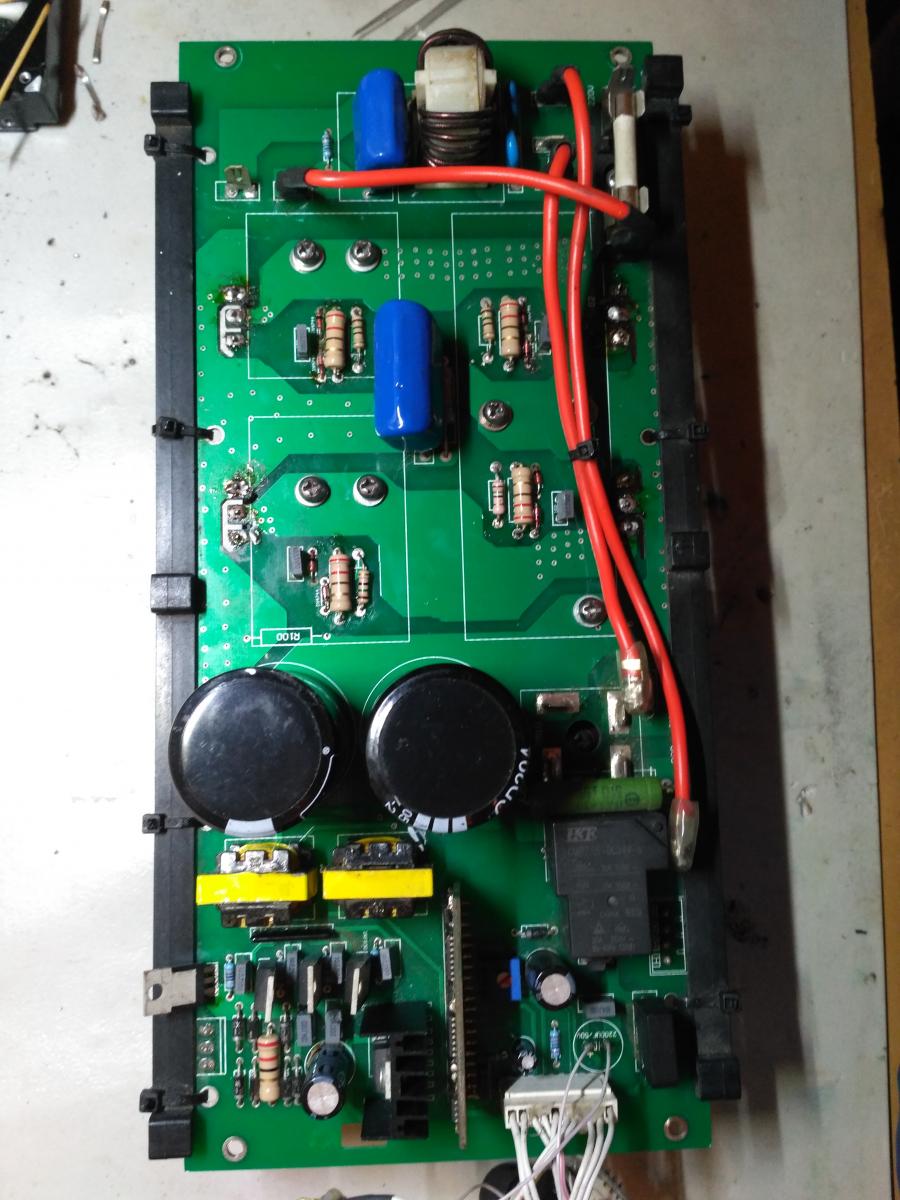

картинку растяните,фото сварки сделайте.
Вложение 6976Вложение 6977

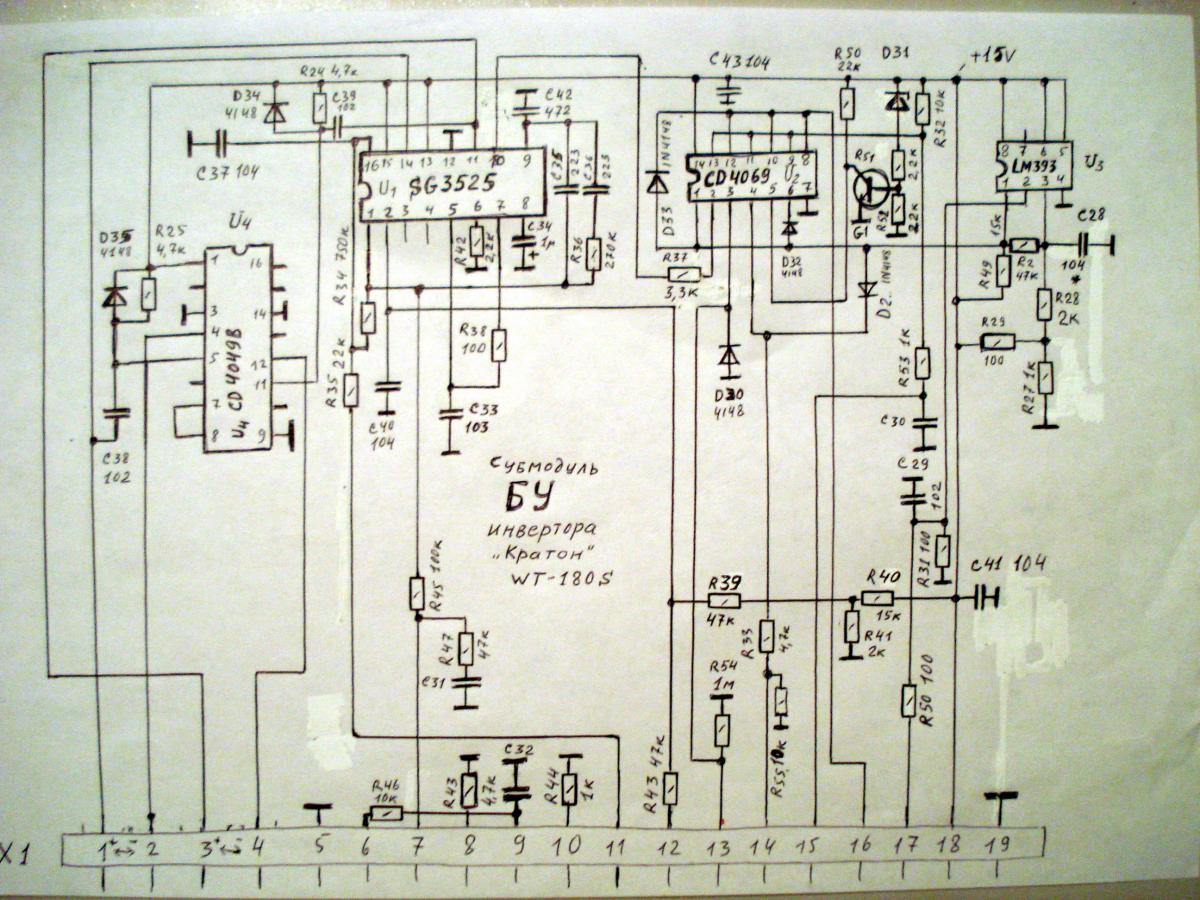

Схема управления, найденная на просторах интернета:
Вложение 6978
Вложение 6979
10 вольт деление.
подобные аппараты что мне попадались имели подобный сигнал.
Понятно, спасибо. Буду пробовать нагружать. Смущали всплеск на открытии и падение на закрытии транзисторов.
Проверил на электроде, работает. Спасибо всем откликнувшимся!
