Очень нужна схема на сварочный инвертор EVO ПАТОН ВДИ-250,две его платки,а именно,плата-БУР-03.11 и БПК-03.32 -розкомплектованые и оборваны дорожки на печатке,без схемы будет трудно ее отремонтировать,если кто-то может помочь со схемой,помогите.Буду очень признательный за помощь.
Доброго времени суток!
Схем вам никто не даст, их нет в Инете. Единственно, где то бродит самописная схема БУР-03.11.
У нас есть опыт ремонта инверторов этого производителя.
Выложите фото поврежденных участков плат БУР-03.11 и БПК-03.32
Я в свою очередь, подберу вам фото этих же блоков - только целых.
Рисовал сам на достоверность не претендую https://cloud.mail.ru/public/4NvS/d864o7KAV
Приветствую! Есть вопрос по БПК-03.32. А именно, какой ШИМ там установлен. Оригинальную сдули предыдущие мастера.
Если это
Вложение 10286
тогда
Вложение 10287
Вроде оно. Спасибо. У меня оно пока выглядит так ((
Вложение 10288
Ох транзеля поставили на субмодуль дежурки.:D
Вложение 10289
Надо было сразу фото выставить.
Жаль забыл сделать фото как оно пришло в оригинале. Управлялку собрал - ожила. Даже высверленный светодиод вернул на место для симметрии.
А с дежуркой сперва особо не заморачивался, что было на хозяйстве то и прилепил. Тем боле 2153D оказалась редкостная в наших краях и пришлось корячить
2153S + диод( Завтра переделаю, ибо конструкция проработала минуты 3-4 и прорвало один транзюк.
Ремонтировал как то и я дежурку - перестала работать 2153S, поменял только её и всё заработало. Дурковатая дежурка - нет защиты от перегруза и КЗ. У меня сейчас Патон с подающим - так там сзади где в обычных аппаратах дурковатая плата плавного пуска стоит аналогичный блок на этой микросхеме для питания протяжки. Мало того стоит разъём "папа" с которого напруга идёт на подавалку. В инструкции написано - не замыкать так как блок выйдет из строя - поставьте "маму" блин - капец просто. Это равносильно тому что на стенку вместо розеток поставить вилки и написать - не коротить будет БАХ.
Аж гордость берёт за нашего производителя :-). По поводу вилок и розеток, это класс!;), наверное у того конструктора дома так и сделано;).Цитата:
Сообщение от Николаевич
Вот сфоткал
Вложение 10292
Вот написано в инструкции
Вложение 10291
Я понимаю что колпачком нужно его закрыть - только вот видим, что этот колпачок оторван - производство однако.
Наконец-то закончил ремонт дежурки.. Утром получил несколько 2153S с новой почты, все запаял на место, 300 раз перепроверил - вроде все в норме.
Включаю через ЛАТР: на 150 завелось, решил чуток добавить 160, 170 и тут дежурку снова прорвало. Благо дело микрух брал с запасом, опять все переделал,
сижу чешу репу где мог налажать. Вспомнил, что когда-то смотрел видос Измаила, про патоны и жалобу на прожорливый вентилятор. Решил кинуть +12 с ЛБП
и проверить. По итогам проделанного слегонца охренел, ибо эта сволочь при старте жрала 0,85А а с выходом на норм. обороты. ток падал до 0,48А.
Отпаял эту гадину и все завелось. Включается, варит... Впер какой-то вентилятор на 0,3А. Полдня тестов - полет нормальный.
Отсюда у меня возникло пару вопросов:
1-на кой черт там такой мощный вентилятор?
2-Как оно раньше работало ( до смерти первой 2153) и не дохло и почему вдруг после замены начало дохнуть?
По вентилятору и видео Измаила - он в этом или другом видео сказал что он связывался с Патоном и они сказали, что снабженцы закупили партию прожорливых вентиляторов - и соответственно не выкидывать же их, потому их и установили. По блоку питания - может изменилась частота:confused: и от этого проблемы, судя по фото его и раньше ремонтировали. Кто то срисовывал схему этого БП, сейчас поищу.
С платой вообще курьезный случай: ее просверлили в нескольких местах ( не хватало владельцу ручки для транспортировки, решил прикрутить самодельную из жести
на 4 заклепки)
После этих манипуляций аппарат перестал варить, ( покуда 3845 попала под удар сверла) но включался. Отнесли в ремонт, варить после этого не начал, но уже и не включался.
Таким попал ко мне. Сдул всю неродную обвязку вокруг ШИМ и фотнул что получилось
А вот про частоту не подумал, может стоило сдуть кондер c резистором хорошенько под ними промыть , но там место труднодоступное (
Вот схема. Это есть где то здесь на форуме.
Вложение 10321
Номиналы элементов как есть.
Добрый день! Не включается дежурка, вентилятор сразу отпаял, поменял S2153D, но ничего не получилось. Не могу найти куда вторая ножка от трансформатора должна куда идти. Нарисовал схему. Кто может чем помочь, транзисторы целые, диоды тоже, хотя те диоды которые идут на вентилятор, у них падание напряжение 0,2в с одной стороны.
Вложение 12910
Вложение 12911Вложение 12911
Добрый день! Перестала работать дежурка. Отключил вентилятор, поменял схему S2153D, нарисовал схему, прозвонил транзисторы, диоды, все ок.
Но дежурка так и не работает.
Где копать уже не знаю, может посоветуете, где я упустил момент,что нужно сделать.
Спасибо. Схему прикладываю.
А почему +310В идет через электролит?
Потому что: 1. Не читаем тему форума. 2. Потому что не думаем. 3. Потому что лень в инете найти схему полумостового преобразователя. Если схему нарисовал - значит она должна работать! Если не работает значит есть форум. А реально там всё просто.Цитата:
Сообщение от aleksz9419
Добавлю: 4.Не изучаем даташит на 2153.
Если бы я все так в совершенстве знал, то я бы не спрашивал совета и не писал в форум. А попросил помощи в ремонте.
В совершенстве знать не возможно. Чем больше я узнаю, тем больше убеждаюсь что я ничего не знаю. У вас спросил форумчанин А почему +310В идет через электролит? , вы ему так и не ответили. Зачем рисовать схему? если она есть на форуме перед вашим первым сообщением - я не понимаю - причём нарисована не верно. То есть вы нарисовали, а вы помогите что бы мной неправильно нарисованная схема заработала. В предыдущем сообщении я правильно написал по пунктам. Если не занимаетесь ремонтами силовой техники, то отправьте его на завод ПАТОН, они отремонтируют.
Це або атавізм , або запроектована опція у разі чого ткнути носом в інструкцію - порушив , тоді негарантія.Цитата:
Сообщение от Николаевич
З паралельного-є виробник стабів , Volter.Використувують колодки карболітові савєцької епохи.
Так інженери які вийшли з цього колективу і вже роблять своє , то теж їх тулять в свої новітні інверторні стаби...

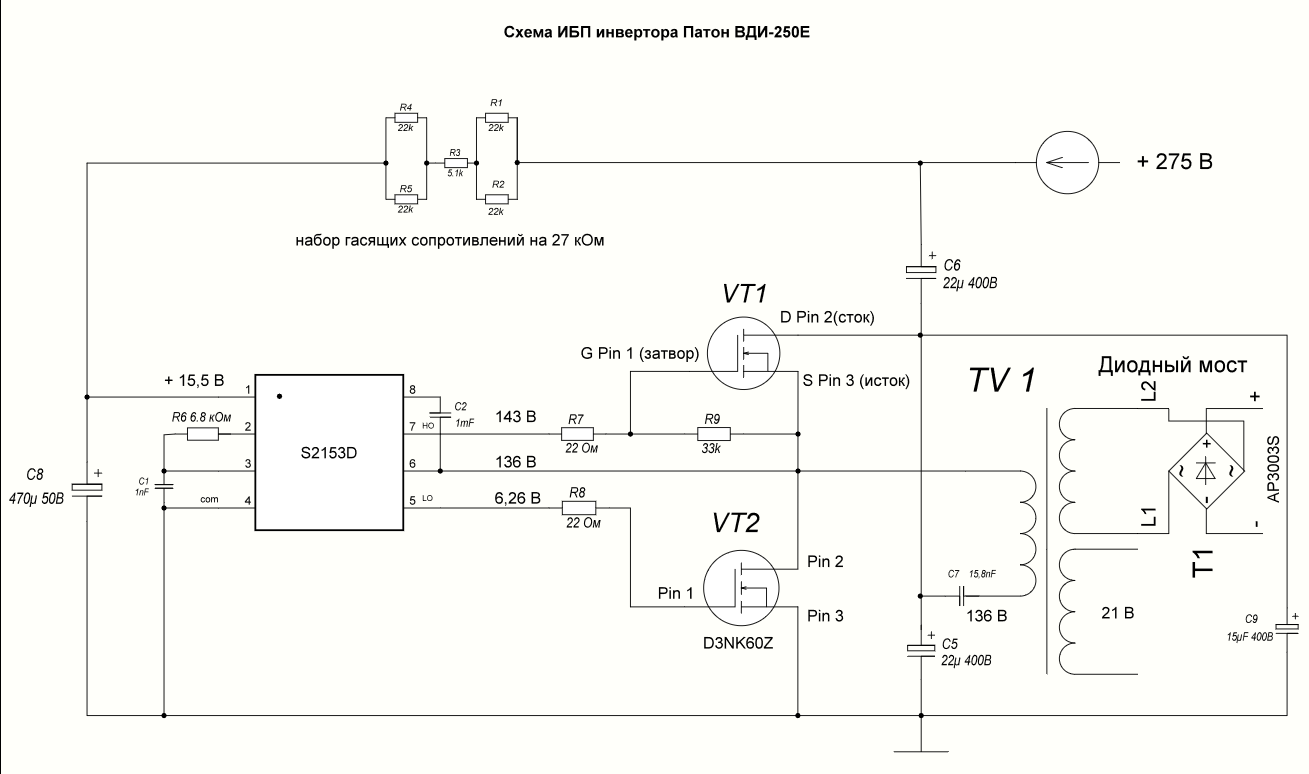

Спасибо за помощь. Очень помогли. Если не ваш пост (какой я умный, но я не помогу, потому что я сильно умный), то я бы не отремонтировал сварку. Сварку сделал!������ Вот прикрепил схему. Возможно кому-то пригодиться новичку, как мне, в ремонте.
Вложение 12925
И к чему это Если не ваш пост (какой я умный, но я не помогу, потому что я сильно умный)? Хорошую схему выложили для новичков, только одно но - неправильную, то есть нерабочую. Я в своих пунктах дал вам наводку для успешного ремонта. Можете считать что я проумничал - ПОСТОЯННЫЙ ТОК ЧЕРЕЗ КОНДЕНСАТОР НЕ ТЕЧЁТ ИЛИ НЕ ИДЁТ.
