Ремонт FUBAG IR220 не включаеться

я не специалист , пытаюсь восстоновить сам аппарат не включаеться ! визуально на плате произошел пробой (взрыв) мятно с 5 руб монету на защитной пленке? в зоне оптрона PC817 отгорела 2 нога и диод рядом вот что удалось прочесть на нем BYXm10 и пробило резистор smd 1003 (их там два последовательно соедененных) один вроде живой а пробитый заменил обычным на 100 кОм
на плате чернота ничего не видно там дорожка вроде есть восстоновил из провода, варистор взорванный еще ....лампочку накаливания подключаю в место варистора светиться ярко постоянно!
так и не включаеться после замены элементов (pc 817. диод поставил другой(не byx)( и сопротивление ) может есть у кого схема на аппартат ??? где там еще копать?
Высоковольтная часть думаю в норме (на больших конденсаторах после диодного моста 320 В мосты впорядке думаю

фото сделайте

Вложение 6241Вложение 6242Вложение 6243Вложение 6244Вложение 6245Вложение 6246

Цитата:

---

Сообщение от Semivosa

фото сделайте

---

Вложение 6249Вложение 6250
сейчас все собрал включаю он стартонул заработал и опять взрыв почти в этом же месте чуть левее обведу красным

Вложение 6251Вложение 6252
сейчас все собрал включаю он стартонул заработал и опять взрыв почти в этом же месте чуть левее обведу белым кругомВложение 6253
по всей видимости шиму пипец опять , и транзистору наверное
ДА ТРАНЗИСТОР ВЫПАЯЛ ЗВОНЮ СТОК ИСТОК КОРОТКОЕ(( ШИМ ЕЩЕ НЕ ВЫПАИВАЛ ....
ВОТ МОЖЕТ ТРАНСФОРМАТОР ВЫПАЯТЬ МОЖЕТ ИЗ ЗА НЕГО ?

с трансформатора начните(проверка),с спирта(мойка),схема дежурки стандартная как бы(http://weld.in.ua/forum/album.php?al...achmentid=3167 третье фото) ну разве мелкие отличия.

никак не могу в схеме 3 найти что то подобное ни оптрона моего pc817 ни других элементов я плохо в схемах разбираюсь , реальную бы найти с номиналами и дорожки правильно восстоновитьь
И НОМИНАЛЫ РЕЗИСТОРОВ РАСМОТРЕТЬ НЕ МОГУ А ТАМ ЕЩЕ И КОНДЕРЫ ПОМОЕМУ ДИОДЫ SMD КАКИЕ ОНИ ТАМ?

И НОМИНАЛЫ РЕЗИСТОРОВ РАСМОТРЕТЬ НЕ МОГУ А ТАМ ЕЩЕ И КОНДЕРЫ ПОМОЕМУ ДИОДЫ SMD КАКИЕ ОНИ ТАМ?

КАК ОПРЕДЕЛИТЬ НОМИНАЛЫ SMD КОНДЕРОВ ЕСЛИ СГОРЕВШИЕ НА НИХ НЕТ НАДПИСЕЙ

И ЕСЛИ ВСЕ УСТРАНИТЬ ЗАМЕНИТЬ НЕИПРАВНЫЕ ЭЛЕМЕНТЫ , ПОСЛЕ КАК ПОДСТРАХОВАТЬСЯ ОТ СИЛЬНОГО ВЗРЫВА , СЛАШАЛ ЧТО ЧЕРЕЗ ЛАМПОЧКУ НАКАЛИВАНИЯ КАК ТО ПОДКЛЮЧАЮТ ИНВЕРТОРВ РАЗРЫВ ОДНОГО ПРОВОДА ОТ СЕТИ ИЛИ ПАРАЛЕЛЬНО ДВУМ ПРОВОДАМ?

4 страница

выпаял транс на всех обмотках 1.5 ома на одной только 4 фото сделал и схему узла этого пытался начертить делаю первый раз только не пинайте по голове)

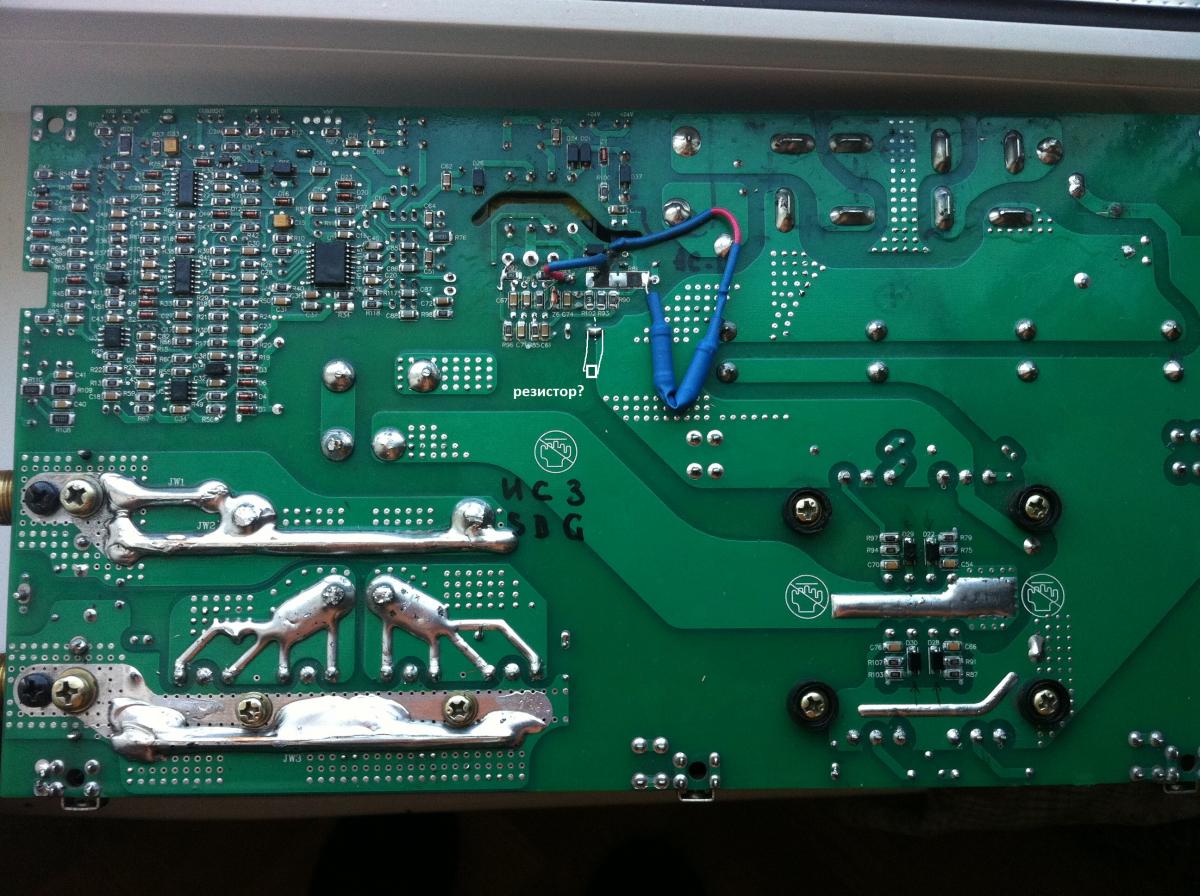

ручкой пыталься отобразить обратную сторону платы и резисторы номиналы написал что смог разобрать некоторые пометил вопросом не уверен!?Вложение 6254Вложение 6255

да блин нарисовал ничего не понятно , вот нашел схему китайцев может кому пригодиться Вложение 6269

сварку сделали?

Цитата:

---

Сообщение от Semivosa

сварку сделали?

---

нет ищу резистоы , элемент Z это фильтр -?пробит , и не уверен в трансформаторе целый ли он? по сопротивлению обмоток можно что т то сказть?

Цитата:

---

Сообщение от kasper0007

нет ищу резистоы , элемент Z это фильтр -?пробит , и не уверен в трансформаторе целый ли он? по сопротивлению обмоток можно что т то сказть?

---

Если обмотка оборвана-то прозвонкой, а если замкнута-тут надо с нормальным сравнивать

вообщем заменил что сгорело стабилитрон Z1 20v . 2 smd 1003 - заменил на обычные по 2 ватта 100ком последовательно .... некоторые резисторы smd заменил 2R2 ШУНТ
И 470 ОМ дорожки проводами заменил но ушло ли кз можно как то мультимером проверить ? , думаю включить через лампу страшновато ,транзисторы вроде целые силовые
там их 8 шт мощные не пробиты, мультимер дешевый 300р не может проверитть их на открывания закрывание ,,или их все таки выпаять
Вложение 6299Вложение 6300Вложение 6301

включил через лампу накаливания , она чуть вспыхнула и погасла ....но аппарат не запустилься ни каких признаков жизни молчит ...( на диодном мосте выход постоянки есть 310 в
да забыл сказать поменял шим уже по совету на uc3845 может вернуть старый3843b? или резисторы R36 R37 (обычные с выводами ) не справляются? там должны быть два smd по 1003(100kom)
да и стабидитрон z1 поставил не smd а обычный на 20 v который идет к затвору полевика

вторую сторону сфоткайте,обмотка что к ключу подключена,должна 2-3 ома показывать.

между 7 и 5 ногой какое напряжение?

Цитата:

---

Сообщение от Semivosa

между 7 и 5 ногой какое напряжение?

---

1.все почистил цепь собрал , верно был разрыв в 7 ноге , и в 1 ..был обрыв в сквозном отверстии между сторонами платы ......
2. подключил через лампу....(кз нет вспыхнула и погасла)заработало ...ЗЕЛЕНЫЙ светдиод ON горит ,в бп небольшой треск сверчек(не искрит) это он так работает видимо работа транса(рядом полевик холодный сам транс холодный).... но выдает он на вентиляторв всего 14 вольт , а когда без лампы накаливания подключил и того 6 всего) а написано на плате 24 ,винты вращаються в пол силы
3.и на выходах аппарата где электроды подключаються никакого напряжения(

4.это в трансе значит дело , и плата управления не работает и не выдает нужный ток на электроды верно?

сейчас фото сделаю

нет это не транс,это гдето по 1,2,3 нога.

Цитата:

---

Сообщение от Semivosa

нет это не транс,это гдето по 1,2,3 нога.

---

т.е есть проверят элементы в этих дорожкам от ног 1,2.,3 кондеры не умею проверять нет маркировки керамическое smd , их возможно проверить мультимером не выпаивая?

да,кондеры нет.

кондеры заменой.

Цитата:

---

Сообщение от Semivosa

кондеры заменой.

---

а как определить номинал их ? какие покупать то? на схеме написано к примеру c23 - 102(это номинал?) 102 микрофарад,
менять все? т.е проверить их невозможно?

102=1нф=1000пф=10+0+0

Цитата:

---

Сообщение от Semivosa

102=1нф=1000пф=10+0+0

---

нашел обрыв транса на землю шима , запустился в полную силу на выходе бп 25 v на электродах 80 в ....варить еще не пробывал
вопрос можно как то обезопасить поставить предохранитель или автомат на него ... и как его поставить ? в разрыв фазы на плате , можете на фото показать где автомат подсоеденить ? 25 ампер может меньше? или проволчный пред и как это скажеться на сварке

ставьте предохранитель по дежурке.а для сварки ничего не нада,если дежурку сделали хорошо и в силовую не лезли,предохранятся незачем.

Цитата:

---

Сообщение от Semivosa

ставьте предохранитель по дежурке.а для сварки ничего не нада,если дежурку сделали хорошо и в силовую не лезли,предохранятся незачем.

---

я не особо разбираюсь в панятиях дежурка это что ?) бп который я восстанавливал ? можете на фото казать куда установить и какой предохранитель?
автомат я так понял безсмысленно с запазданием работает срабатывает?)
а если проволочный стеклянный на плату как у всех на инверторах, на 220 ом не предусмотрен, у меня варистор стоит прежний не помог варистор взорвался и бп взорвался , новый варистор поставил и еще предохранитель хочу поставить

ставьте резистор если по постоянке,по переменке можна конденсатор.

Цитата:

---

Сообщение от Semivosa

ставьте резистор если по постоянке,по переменке можна конденсатор.

---

НИ ЧЕ НЕ ПОНЯЛ)) предохранитель по дежурке как поставить??? где она находиться на плате ...

вместо позистора ставить резистор,это если реле комутирует постоянку,если реле комутирует переменку то тогда конденсатор ставим.

гнездо jp3(фото нечитабельно,могу ошибится),соплю между первой и второй убираем и ставим резистор на дежурку,про позистор отписал в предыдущем сообщении,это сообщение относится к дежурке,предыдущее к силовой части.

Цитата:

---

Сообщение от Semivosa

гнездо jp3(фото нечитабельно,могу ошибится),соплю между первой и второй убираем и ставим резистор на дежурку,про варистор отписал в предыдущем сообщении,это сообщение относится к дежурке,предыдущее к силовой части.

---

вот сюда резистор впаять вразрыв? какой номинал ? и сколько ваттВложение 6313Вложение 6314

что это даст защиту бп? это и есть место дежурки?


а вот тут что впаять? вместо варистора? я не знаю какое напряжение комутирует реле постоянное наверное

10-20 ом 2-3вт(дежурка),100-150ом 10-15вт вместо позистора(силовая часть)

силовая часть комутируется через реле,то есть резистор должен стоять паралельно контактам реле.Ищите его(позистор),он возле реле.

Цитата:

---

Сообщение от Semivosa

вместо позистора ставить резистор,это если реле комутирует постоянку,если реле комутирует переменку то тогда конденсатор ставим.

---

вместо варистора? имеете ввиду?

позистора

День добрый, а схема от IR200 подходит для IR220?

дравствуйте! Начал ремонтировать IR200, выгорело много чего в обвязке ШИМ: оптопара, резисторы R50, R90, R93, R99. кондер C75, диод Д27, сам ШИМ. На трансформаторе одна обмотка показывает чистое сопротивление, без индуктивности, мерил китайским мультитестером. После замены всех деталей, транс вставил на время от рабочего сварочника, так и не смог запустить дужурку. Осцилл показывает короткие импульсы с большой скважностью на 6 ноге ШИМ, но как только впаиваю транзистор, импульсы пропадат. Не подскажете, в каком направлении вексти поиски? вроде всё проверил
