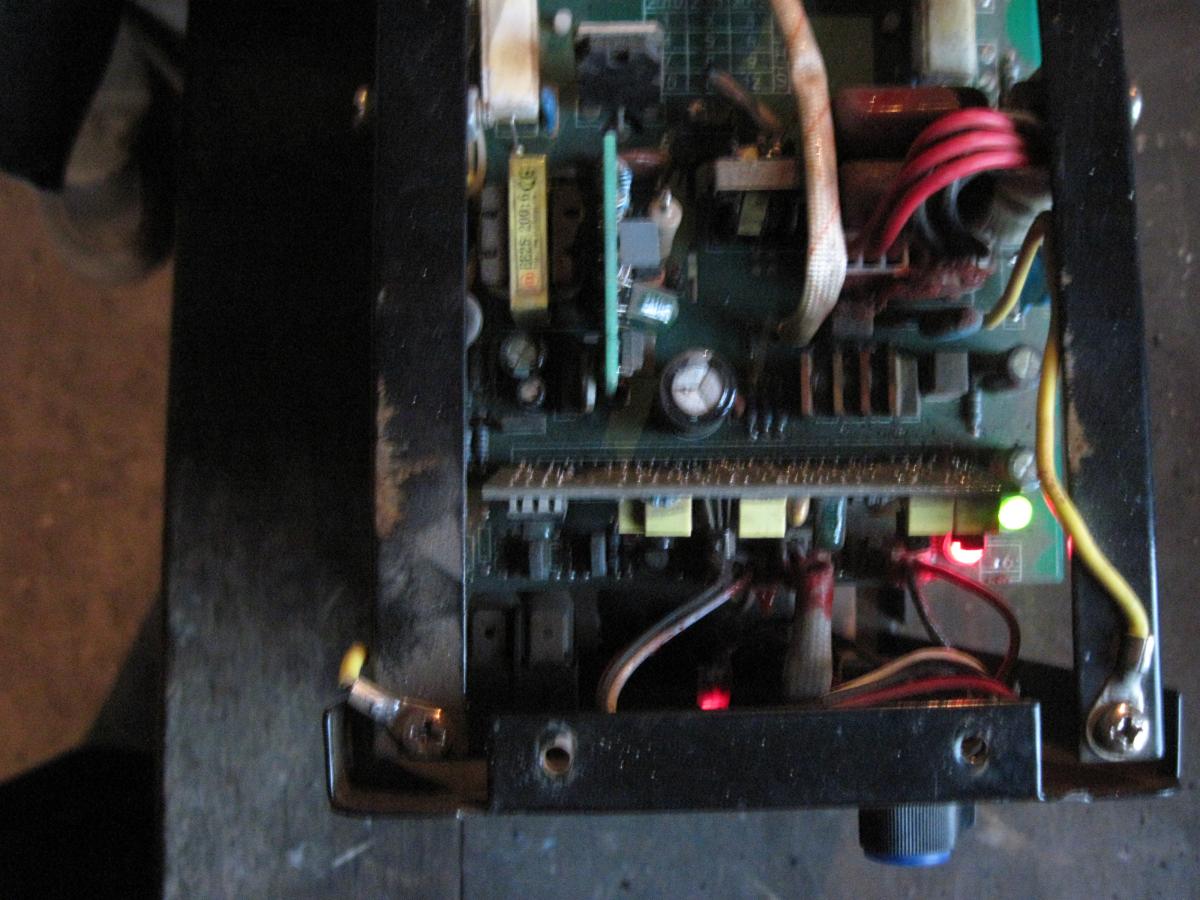

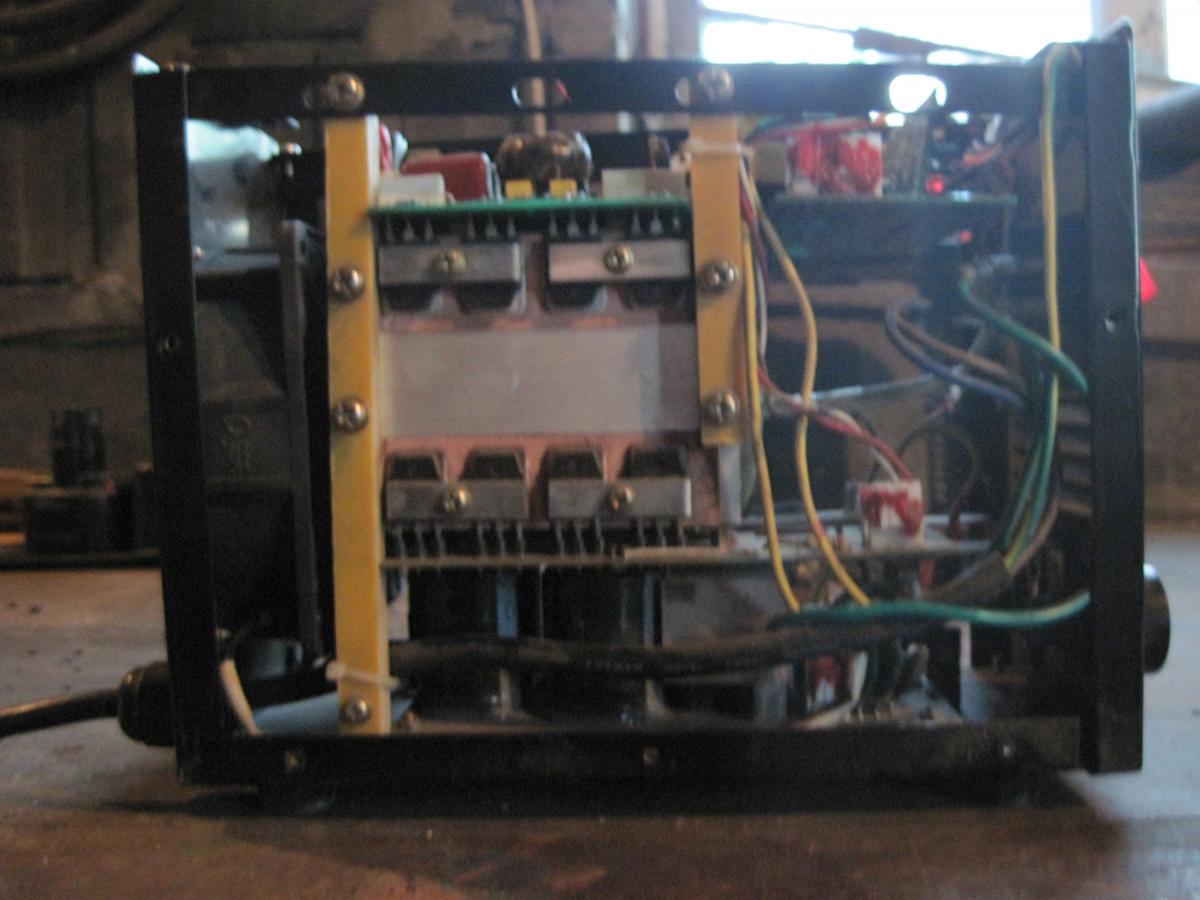

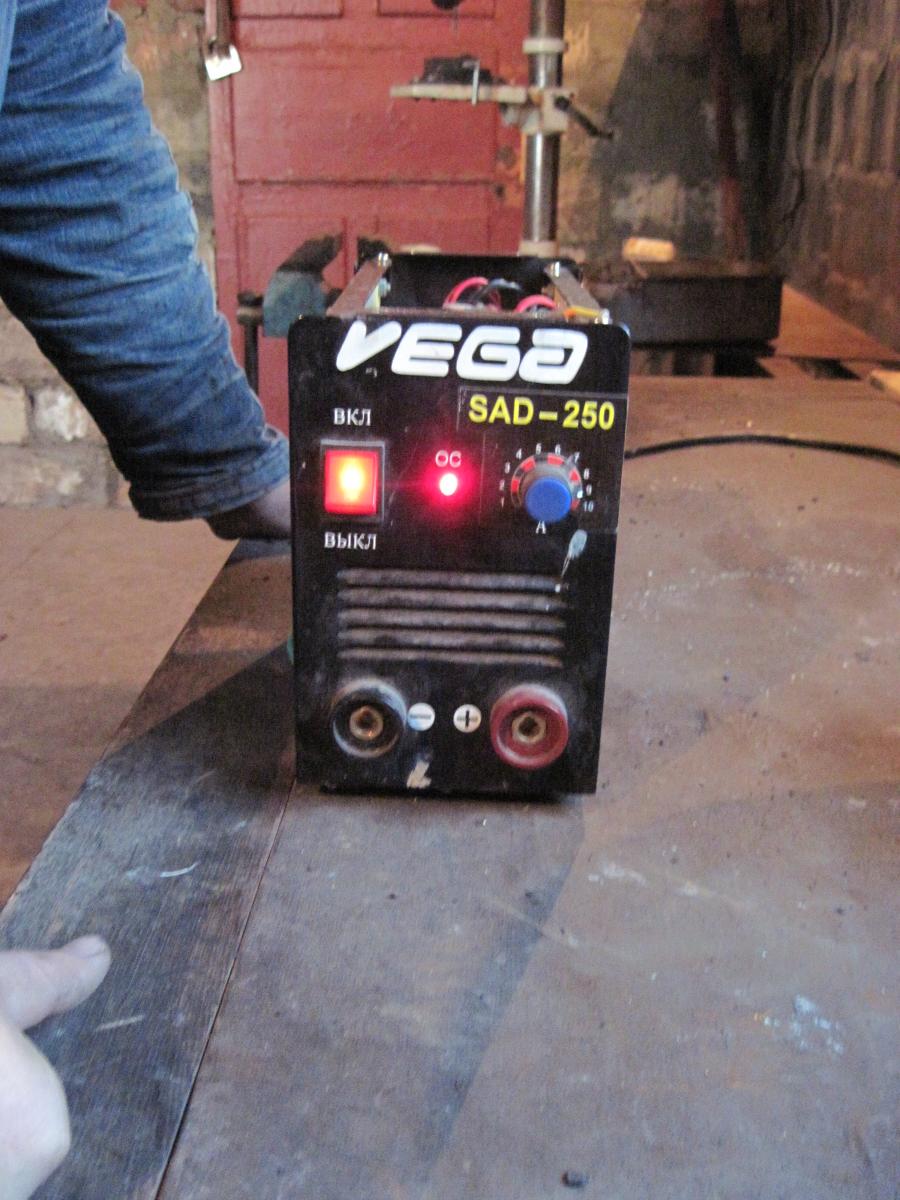

при эксплуатации загорелся светодиод срабатывания тепловой( я так думаю) защиты,при последующих включениях защита не отключается,дуги нет,вентилятор работает.подскажите с чего начинать проверку?Вложение 5470Вложение 5471Вложение 5472Вложение 5473
Вид для печати
при эксплуатации загорелся светодиод срабатывания тепловой( я так думаю) защиты,при последующих включениях защита не отключается,дуги нет,вентилятор работает.подскажите с чего начинать проверку?Вложение 5470Вложение 5471Вложение 5472Вложение 5473
Нужно найти то, что является датчиком температуры. Это должна быть самовосстанавливающаяся штуковина, а в данном случае, похоже поставили одноразовую.
С прозвонки силовых транзисторов надо начать . Возможно какой -то транзистор пробит .
Аппарат хоть и китайцы сделали, но они ж не настолько уже дураки чтоб в сварочник ставить одноразовую термозащиту . Не путайте с тем , что они ставят в железные трансформаторы(в БП компьютерных колонок например) , там да, стоит одноразовая термозащита , но то уже для аварийных случаев, чтоб не было пожара.Цитата:
Сообщение от Master888
Поводил пальцем по схеме, которую здесь выложили в соседней теме. Светодиод будет гореть только при замкнутых контактах термопредохранителя. Всё. Значит, по каким-либо причинам, он не "откинулся" после остывания.
Оставьте Вы этот термопредохранитель в покое . Поводите лучше пальцем по схеме еще от трансформатора тока , и до тиристора . Может тогда поймете , что термозащита скорей всего не при чем. Т.к. светодиод еще будет гореть при замкнутом(открытом) тиристоре .
Сорри, каюсь, был неправ.:rolleyes:
1 Проверь на пробой вых диоды подсоедини щупы от тестера к клеймам вых .там должен показать что как диод. 2 отсоедини штекер силовых трансформаторов. И если все равно горит защита то начни с тр ров и далее
Всем спасибо за ответы
а можно по подробней-силовые тр-ры,это те,что стоят на радиаторах?
т.е. я правильно понял,нужно щупы тестера кинуть на выход сварочного в обоих направлениях?
Да сток исток должен тестер показать диод + к истока - к стоку (по центру вывод) и потом - к истока +к затвору должно показать тестер как стабилитрон
да в одном направлении ни чего не покажет а вдругом диод .Тестер на режим диод поставьЦитата:
Сообщение от Артемий
звонится только в одном направлении-значит силовые диоды целые(я так понимаю)
выпаивать их не обязательно?
проверил не выпаивая все MOSFET-ты,два точно пробиты,один под подозрением,марка TSA18N50M,кроме того,что их менять,может еще что-то проверить?
драйвер еще проверьте,такая платка с круглым тором.если с транзисторами туго,то на крайний случай,только на крайний можна irfp460 поставить.
Скидывай транзюки все оттуда и поставь если есть от 23ампера тр ры я ставлю в такие схемы с 2мя трансами IRL31N50 , хотя стоят с завода 23N50. А такие слабые тр ры по току я не видал в таких схемахЦитата:
Сообщение от Артемий
не понял-менять все восемь штук тр-ов?дороговато однако...
можете два поменять,работать будет,если найдете такие же.да и с irfp460 работать будет,хотя с меншей надежностью.Вам главное драйвер проверить.Осцылографа нет?
да я уже понял,что такие(TSA18N50M) можно только в китае купить,там где я обычно детали беру сходные по параметрам тот,что ты советуешь и ещё есть SIHG20N50C-E3.Но MMATIG советует мощнее ставить,а это по цене в два раза дороже...А что проверять на плате драйвера,там вроде только дроссель и диоды или я не туда смотрю?
дроссель-тгр,он редко выходит из строя,а вот стабилитрончики лучше проверить с диодиками и резисторами.По поводу мощнее,уточните сколько аппарат проработал на родных транзисторах,а потом думайте целесообразно ли делать какие-то умощнения.Если он почти новый,тогда можна и подумать.Лично я так думаю.
да и два трансформатора,больше 160 ампер не дадут,думайте есть ли смысл в умощнении.
я даже слабо представляю что это такое(осциллограф)...Правил но я понял,что в идеале все восемь штук мосфетов должны быть одинаковы?
В идеале да,но полевики немного терпят перекос,но в идеале лучше то конешно все одинаковые.Осцылограф это типа тестер,но он не цифры показывает на экране,а графики напряжения рисует.Ну это образно говоря.
Если для себя то все меняй не пожалееш. Вы имейте виду что не факт и другие работать будут долго под нагрузкой TSA18N50M если уже 2 шт вылетилиЦитата:
Сообщение от Артемий
придётся в китае заказывать,ждать только больше месяца...
какие,заказывать?
IRFP31N50L RFP23N50L по крайней мере они стоя в дешовых сварках с током от 120 до 200 амперЦитата:
Сообщение от Semivosa
глянул на али,например,STW28NK60Z ST(600 В 27А)-70 центов штука плюс доставка,есть и родные Tsa18n50m-они даже дороже,IRFP31N50L-доллар штука
Главное в качестве тр ров не проглядеть выбери не спеша пусть и по дороже будят. я 1 раз в месяц заказываю у одного продавца и приходят каждый раз разное качество тр ров
IRFP31N50L-доллар штука бери только качество смотри особенно на выводы тр ровЦитата:
Сообщение от Артемий
значит рекомендуешь все восемь менять?А что там с выводами нужно смотреть?Не знаю удастся ли все поменять,выпаивал три штуки-из-за криворукости отлетели дорожки,это смертельно или поправимо?
Да паять там нужно хорошим паяльником по мощности и очень быстро , а так и оторвёш и сожгёш но востановить все можно если умееш паять
А тр ры да лучше все замени если для себя и если бабосы распологают
А с выводами так на пальцах не объяснить это с опытом приходит когда их каждый божий день видеш
проверил все полупроводники на плате драйвера-вроде нормально,а что за жёлтые квадратики без маркировки там стоят?
конденсаторы
больше ничего проверять не нужно?ставить мосфеты и всё?
да вроде как нет,в вашем случае.(без осцылографа)
