Добрый вечер. Ищу схему данного аппарата. Варили от бензогенератора и тот начал выдавать 400в, чуток хорошо поварил, и сдох. Резистор 150 оМ, кондёр 470х400в, варистор. Транс низковольтного БП живой, всё поменял, а работать не хочет.
Вид для печати
Добрый вечер. Ищу схему данного аппарата. Варили от бензогенератора и тот начал выдавать 400в, чуток хорошо поварил, и сдох. Резистор 150 оМ, кондёр 470х400в, варистор. Транс низковольтного БП живой, всё поменял, а работать не хочет.
что внутри вашего корунда,фото

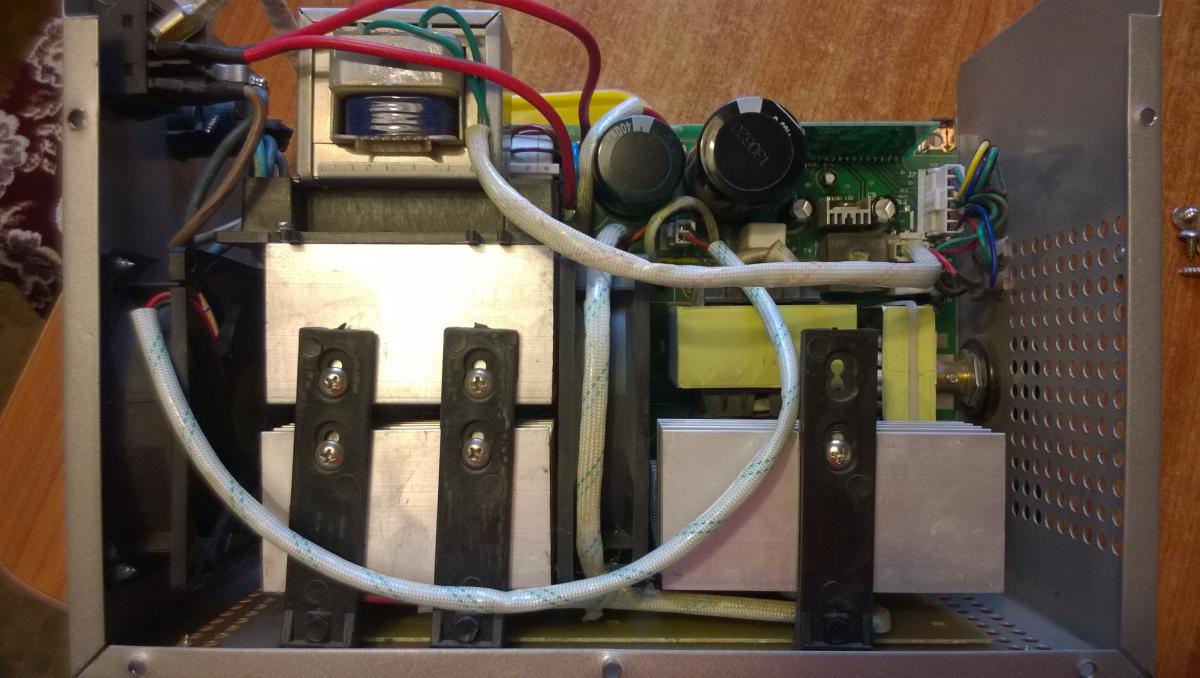

Фото внутренностей. Вложение 5250 Тут, на втором фото выпрямителя нет, а должен ли стоять, пятаки под выводы вроде как не паяны? Хозяин говорит, ни кому не отдавал в ремонт. Зелёным разъём от транса. Вложение 5251Вложение 5252Вложение 5253
Еще состав опишите.микросхемы.
На микросхемах ни чего не видно, мне бы то, на что я указал на втором фото, ответ получить. Должно там что стоять, или нет.Цитата:
Сообщение от Semivosa
не скажу.от трансформатора сколько идет проводов вторички?,возможно перегрелся и отпаялся сам.Без состава пальцем в небо,возможно еще и транзисторы сгорели.
Два, транзисторы проверил целые, отпал от нагрева, думал тоже про это.Цитата:
Сообщение от Semivosa
Там надо сесть и хорошенько разобраться , потому что припаять туда диодный мостик то не мудрено, а вот куда он делся ,или был он вообще это уже более сложный вопрос . Потому что в разных сварочниках на одинаковых платах могут быть варианты, т.е. в одном деталь может быть запаяна, в другом может быть не запаяна, потому что реализован иной вариант скажем питания управы . Поэтому Вы сами должны посмотреть есть там еще откуда взяться питанию или больше неоткуда ему взяться . Если неоткуда, то ставьте туда диодный мостик и не заморачивайтесь особо. Может его оттуда выдрал какой-то вредитель или перед Вами там уже побывал мастер какой, да что угодно может быть . Поэтому следуйте принципу "клиент всегда врет" (не мной придумано, но довольно часто мне упрощает ремонт) . А вообще ремонт сварочников занятие довольно специфическое , поэтому если ремонтировать наобум , то можно сделать намного хуже , чем было до ремонта , скажем пожечь силовые транзисторы .
Вот поэтому и спрашиваю, может есть схема, делал кто.Цитата:
Сообщение от optopara2
Я такой сварочник в первый раз вижу, у нас такие не в ходу . Это Вам надо на чипмейкер, валволодин , мастерсити поспрашивать.
Так же, как и я. Поэтому и ввёл в ступор этот диодный мост, должен, не должен стоять.Цитата:
