Ресанта САИ 220 - мигает желтый индикатор

Добрый день!

Помогите разобраться с проблемой.

В аппарате Ресанта САИ 220 пробило ключи. Заменил на новые. Перед запуском, проверил плату управления - все в норме (выпаивал ее и подключал к лабораторному БП).
Подключил аппарат через лампочку без подачи управляющих сигналов на транзисторы. От внутреннего ИП плата управления тоже работает исправно.
Если перемкнуть выход оптопары, частота импульсов на 3-м выводе ПУ увеличивается, и гаснет желтый индикатор.
Далее, замерил напряжение на затворах транзисторов. Оказалось, что на затворах нижнего плеча отсутствуют запирающие напряжения из-за пробитого стабилитрона D25.
Заменил, стало присутствовать напряжение -8,6 В на затворах. После этого решил подать управляющие импульсы на транзисторы и замерить их (также через лампочку 95Вт и на минимальном выходом токе).
Включил аппарат - начал мигать желтый индикатор. На затворах присутствуют импульсы, но они постоянно прерываются в такт с миганием индикатора. Напряжение на выходе около 40 В.
На трёх транзисторах присутствуют нормальные прямоугольные импульсы, с напряжением в пике порядка 20 В. Но, на одном транзисторы (D32_1) - импульсы не прямоугольные и в пике напряжение
достигает 40 В (рис. 2). Прозвонил еще раз стабилитроны - оказался в обрыве стабилитрон D025. Заменил на аналогичный на 18 В, но ситуация не изменилась после замены.
После включения прозвонил еще раз стабилитроны D025 и D024 - на обоих в прямом направлении падение где-то 800 мВ, в обратном - мультиметр показывает 1, т.е. они исправны.
Резисторы в этой цепи тоже все целые. Подскажите в чем может еще быть загвоздка?

http://images.vfl.ru/ii/1468468559/4...13374157_m.png
http://images.vfl.ru/ii/1468468559/7...13374156_m.bmp

Осцылограф или осцылограммы кривые?Или нормальные уже?Разберитесь с этим вопросом.Лампа на сколько ватт?

Цитата:

---

Сообщение от Semivosa

Осцылограф или осцылограммы кривые?Или нормальные уже?Разберитесь с этим вопросом.Лампа на сколько ватт?

---

Я же говорю, на трех транзисторах нормальные прямоугольные импульсы, на одном - как на осциллограмме выше. Лампа на 95 Вт

и сейчас на одном кривые?проверить пистоны на плате,и прозвонить элементы между собой согласно схеме,и поискать косяки.Лампу на 180вт,или отключите вентиляторы.ифото того что вы там напаяли.

Цитата:

---

Сообщение от Semivosa

и сейчас на одном кривые?проверить пистоны на плате,и прозвонить элементы между собой согласно схеме,и поискать косяки.Лампу на 180вт,или отключите вентиляторы.ифото того что вы там напаяли.

---

Да, и с самого начала на трех было норм, а на одном вот в пике зашкаливает напряжение. Элементы в цепи затвора все проверил, заменил уже оба стабилитрона в этой цепи, резисторы выпаивал - осталось только транзистор поменять.

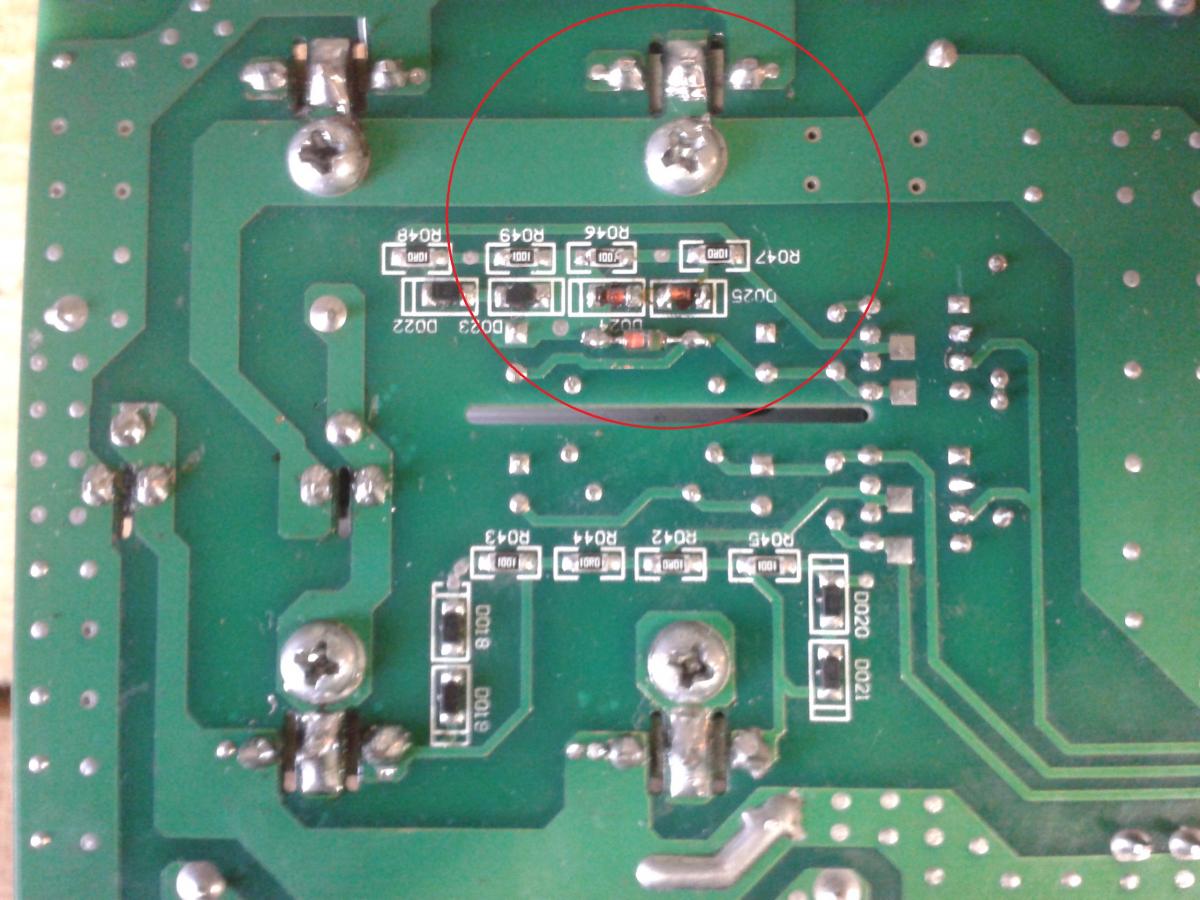

Вот кстати фотки аппарата.
Вложение 4816Вложение 4817

отпаять и нагрузить резистором или конденсатором,возможно вы и правы что он умер тогда( Прозвонил еще раз стабилитроны - оказался в обрыве ст)абилитрон D025. Заменил на аналогичный на 18 В, но ситуация не изменилась после замены

Цитата:

---

Сообщение от Semivosa

отпаять и нагрузить резистором или конденсатором,возможно вы и правы что он умер тогда( Прозвонил еще раз стабилитроны - оказался в обрыве ст)абилитрон D025. Заменил на аналогичный на 18 В, но ситуация не изменилась после замены

---

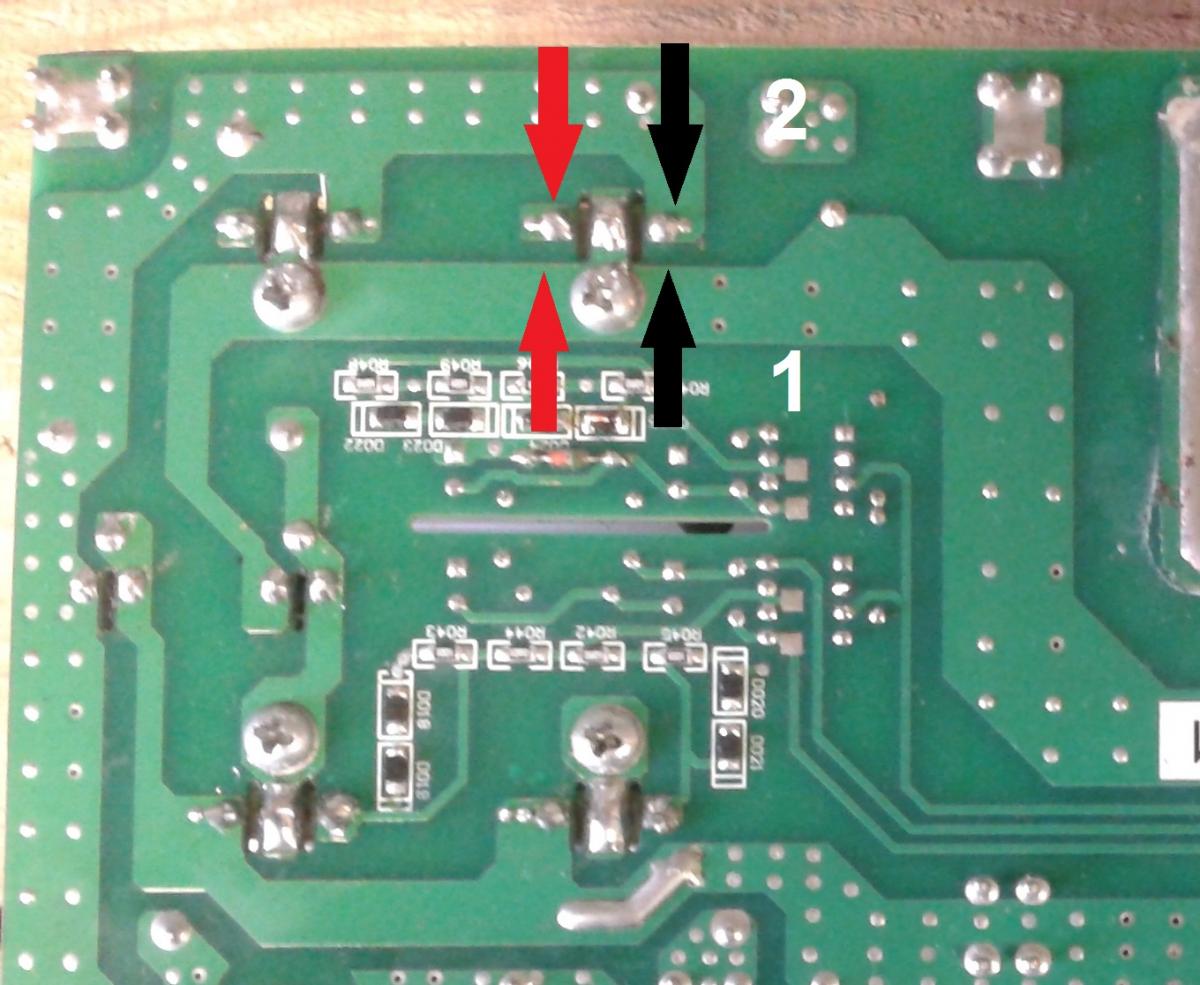

Подключил через лампочку на 200 Вт вместо 95 Вт, которая использовалась временно, взамен вышедшей из строя - мигание индикатора и прерывание импульсов прекратились. Дальше не совсем понимаю, то ли лыжи не едут, то ли еще что-то, но если держать щупы осциллографа в первом положении, импульсы как на осциллограмме. Если их держать во втором положении - импульсы в норме, прямоугольные с нормальной амплитудой. Ничего не понимаю...

Вложение 4818

Пробовал варить - сжег пару электродов, вроде варит на всех токах. На 200 А режет нормально. В общем буду отдавать. Semivosa, спасибо за помощь.

возможно лак,возможно наводки на щупах,рад что у вас получилось.

Всем здравия,треснул алюминевый корпус на регуляторе ампеража сварочного инвертора.
подскажите это Резистор переменный с выключателем В 20 кОм?или 2кОм?

Вложение 5100Вложение 5101Вложение 5102

похож на 20

добрый день сгорел штурм ав97и22н вылетели выходные транзисторы и мелкие диоды и резисторы поменял не работает мигают оба индикатора идергаются куллеры

внутряшки сфоткайте,да и скорее всего не все поменяли,или не все описали.

Добрый вечер форумчане, возник вопрос по сварочным инверторам,(по разным),тобишь имеется одна причина на несколько аппаратов;ремонтирую сварку, запускаю, работает, сжигаю несколько электродов, обычно 5,для проверки, разными токами. Отдаю аппарат, его приносят на следующий день, клиент говорит что сжёг один электрод, потом она сама по себе пыхнула, без нагрузки. Меняю транзисторы, всё проверяю, пробую варить, сжигаю 5 электродов, всё ОК! Через несколько минут, в холостом режиме валит дым(сгорает резистор по сети), ну и соответственно транзисторы. И это уже третий аппарат попадается такой.А бывает работает неделю а потом также в холостом режиме и сгорает.Может есть какой секрет?

Транзисторы в студию.

Слетела половина текста кудато в предыдущем вопросе.?????

Здравствуйте уважаемые.Нужна подсказка.Инвертор Ресанта 220.После замены ШИМ 3845 и операционника МС33074 сварочный запустился напруга на выходе 65 вольт.При попытке сварки электрод искрит и залипает дуга не зажигается.Подскажите пожалуйста гдерыть

http://invertor48.ru/publ/remont_sva...50_gp/2-1-0-23 здесь поищите,таким методом попробуйте найти причину.
