Помогите распознать инвертор и найти схему к нему Solter inverter profesional 195

Помогите распознать инвертор и найти схему к нему Solter inverter profesional 195.
Инвертор сломался методом закорачивания железной крышкой платы, а именно фазы на ИГБТ транзисторы.

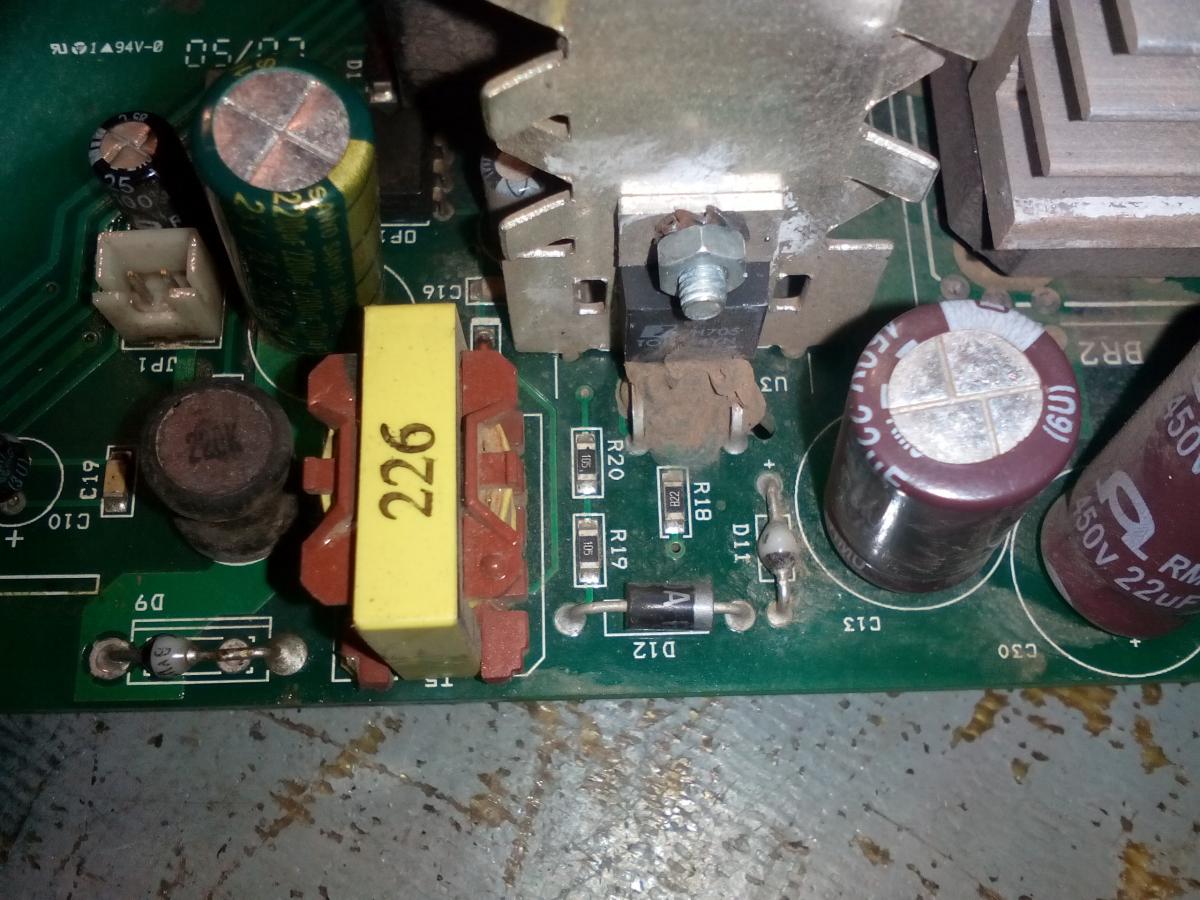

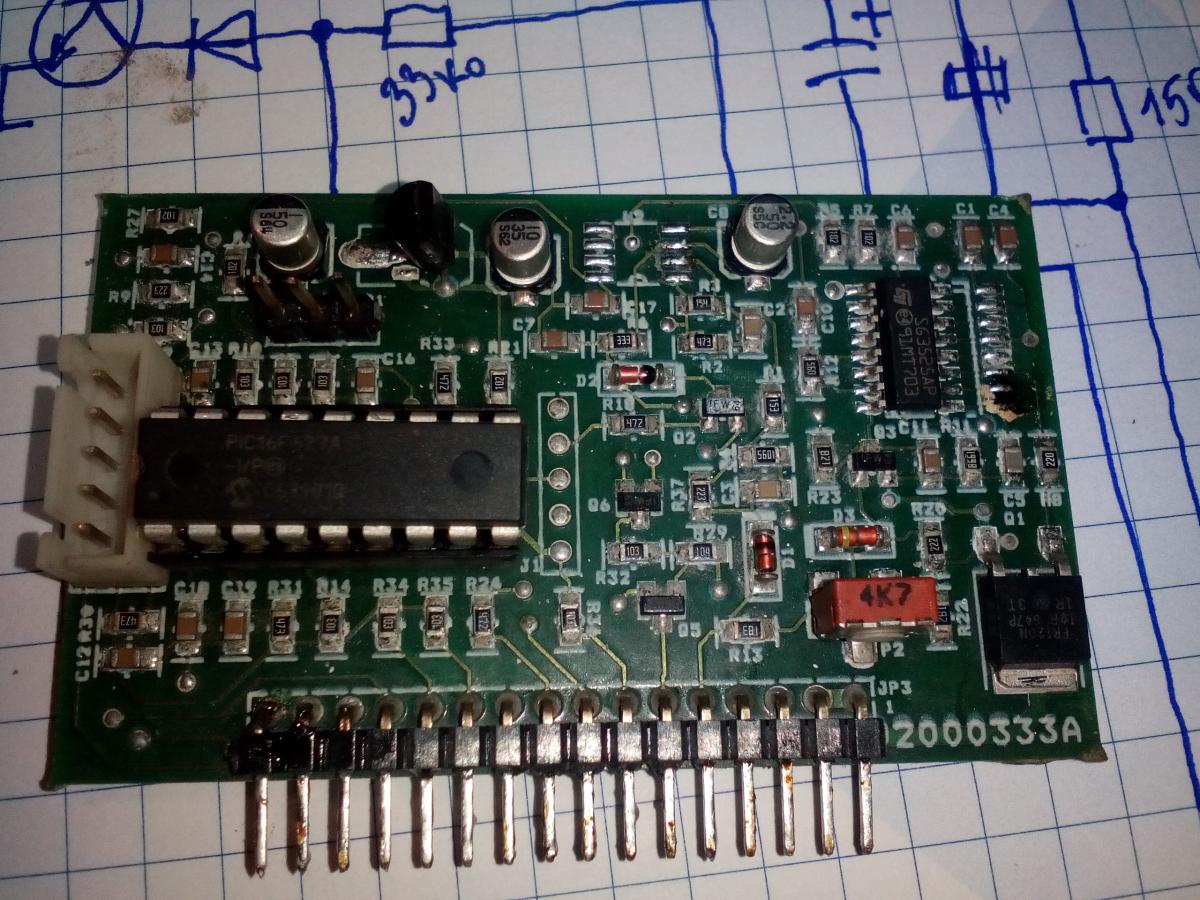

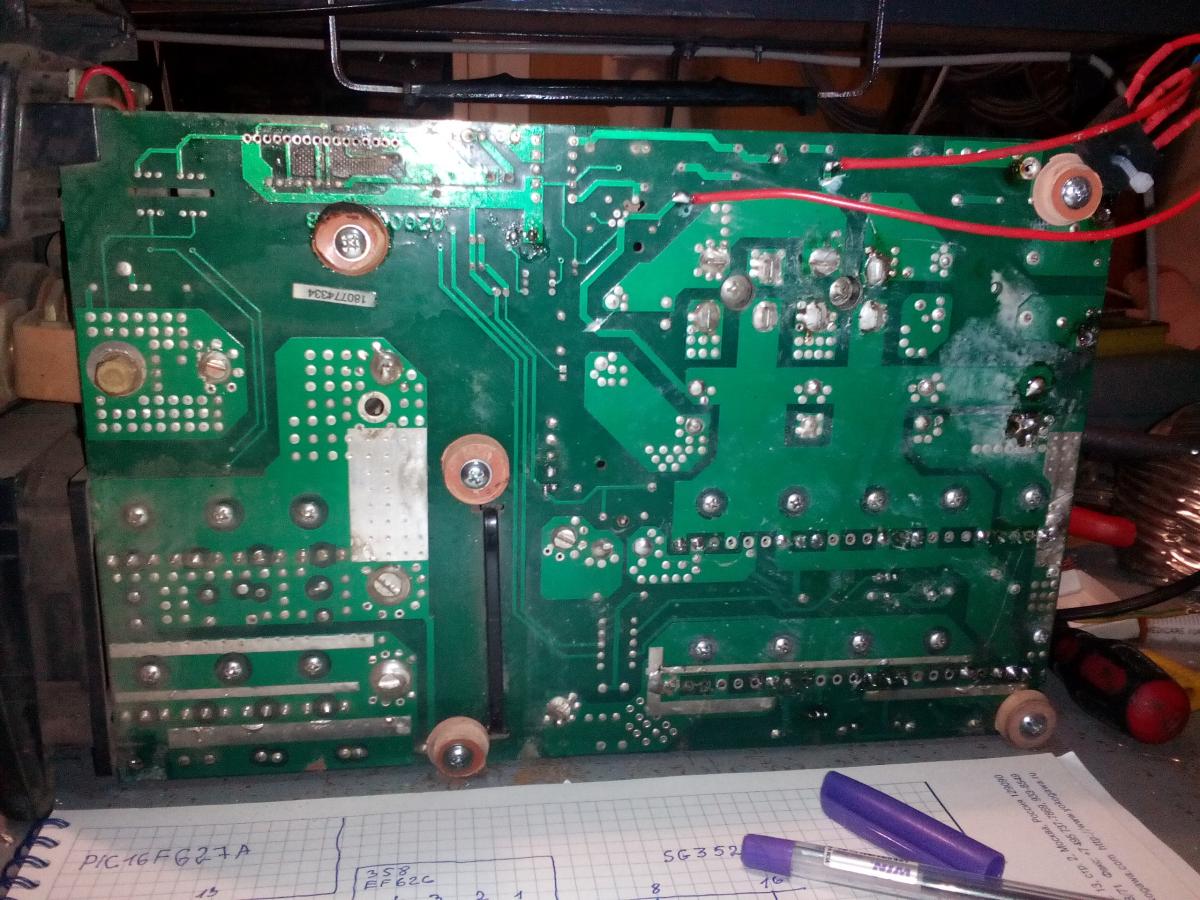

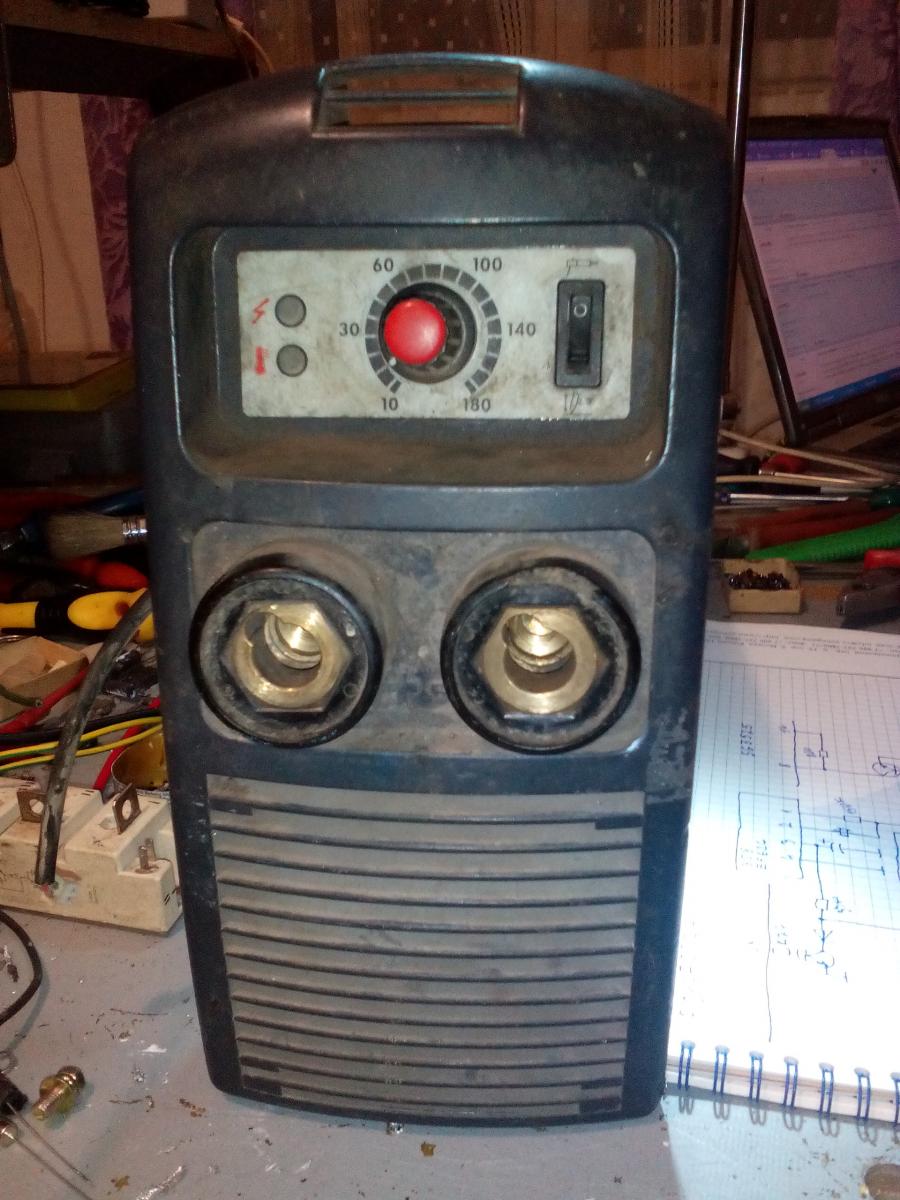

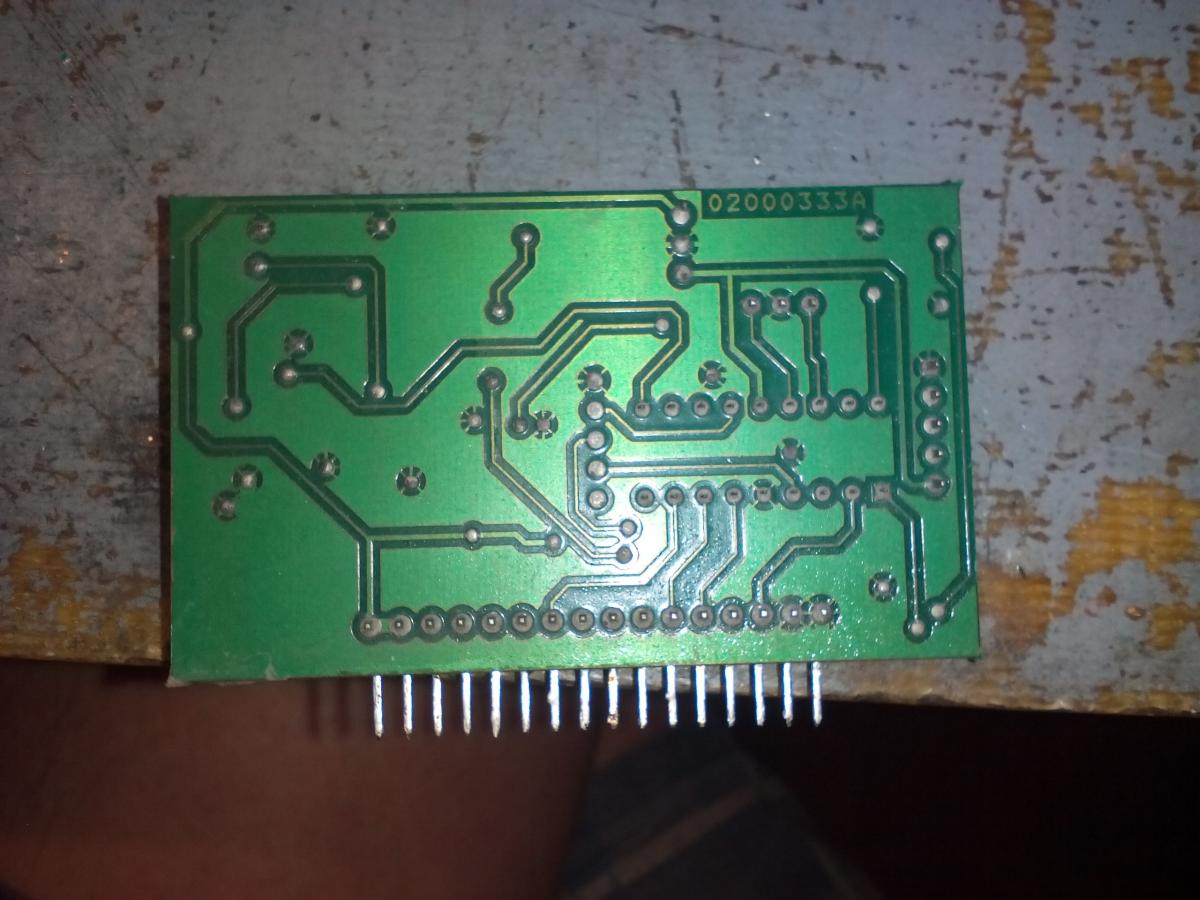

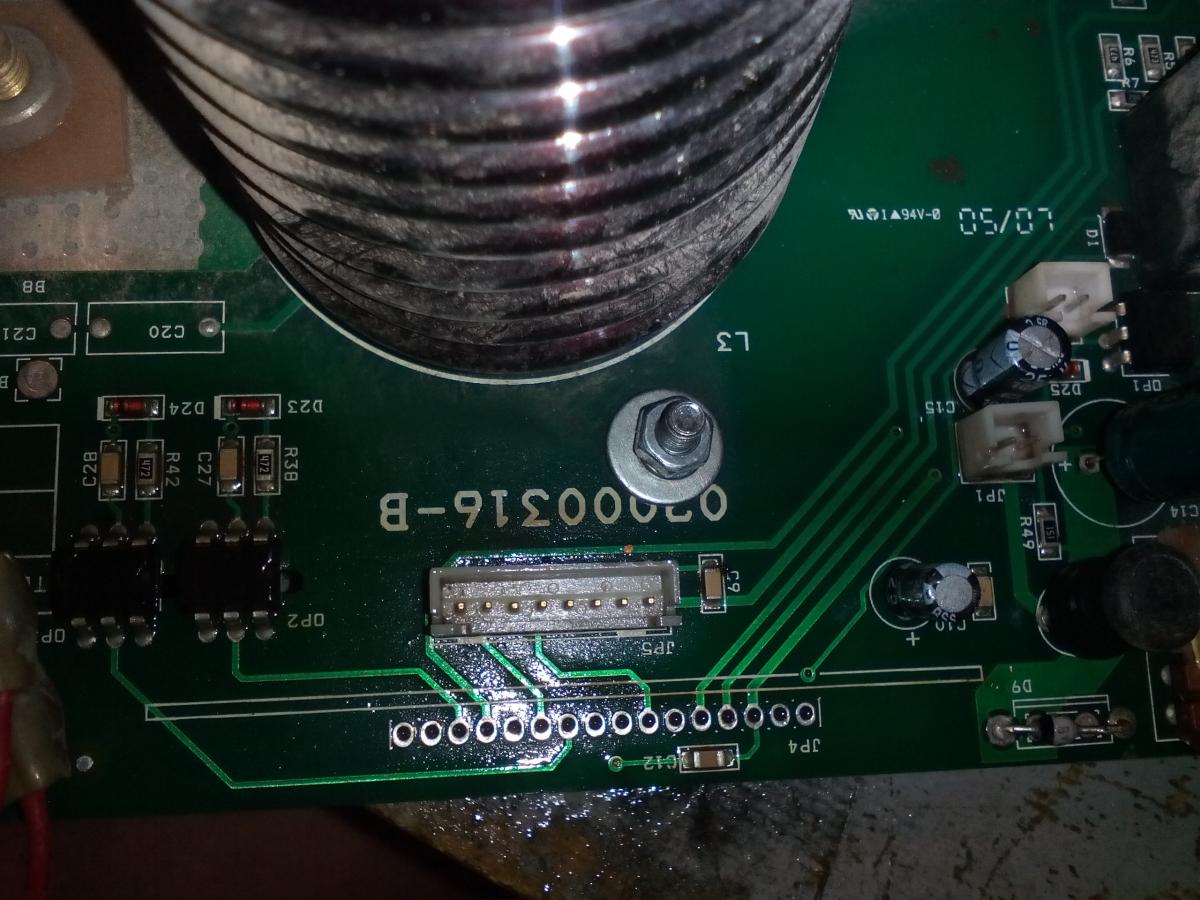

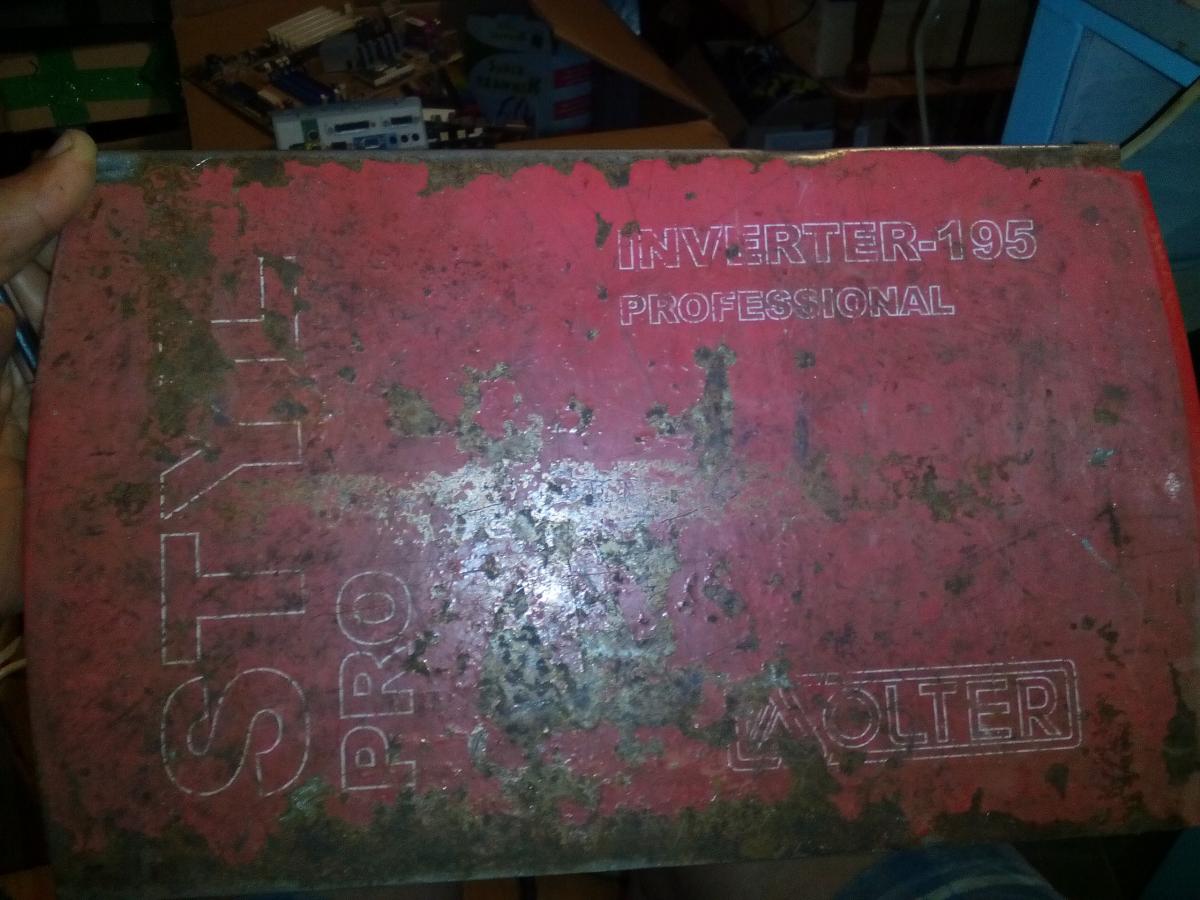

После замены транзисторов инвертор заработал и даже проработал 15 мин, а потом засветился желтый светодиод и аппарат ушел в защиту, при этом ничего не сгорело! Термо датчики в норме. Вид инвертора и внутриностей прилагаю. После анализа состояния нашел причину- процессор РІС16F627 на дает запуск по неизвестной мне причине(.Вложение 4748Вложение 4749Вложение 4750Вложение 4751Вложение 4752Вложение 4753Вложение 4754Вложение 4755

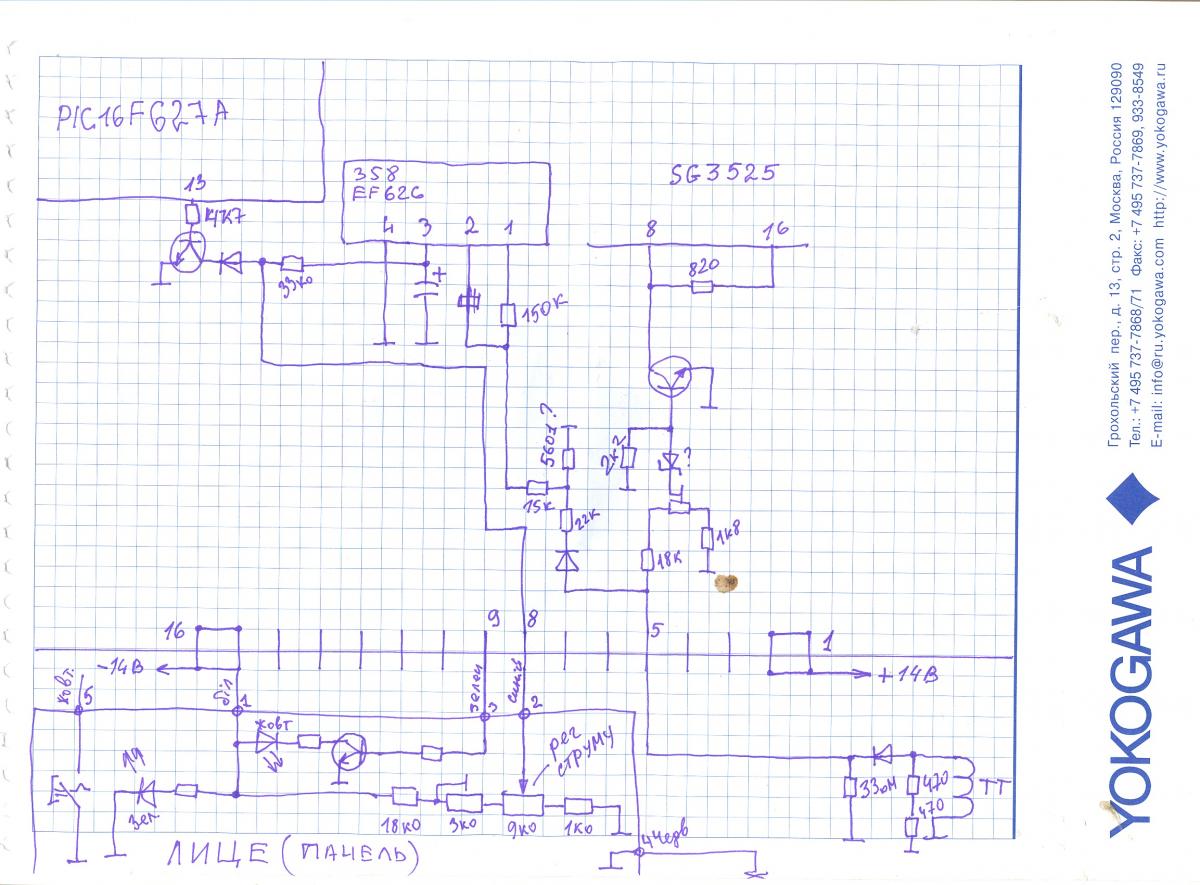

Пока чтоб не сидеть чуточку срисовал с оригинала цепи.Вложение 4756

Какбы получается если вынуть процессор то в лучшем случае ничего не произойдет а в худшем ключи откроются по полной так как обратной связи не будет? Автозапуск через оптопары с выхода также входят в проц.
А упростить апарат этот никто не пробовал? может можно без проца?

начинка микросхемы?все.

На фото платы управления выпаяна только LM358, все остальное на месте.

процессор опознается программатором?живой ли он?я бы отследил все путя за чем он мониторит,питание 310,выход(оптопары проверить),и т.д

Питание 310, а вот питание проца почемуто 13.8В, я подозреваю что должно быть 15В?
Приду с работы проверю оптопары , дежурку шерстить? В дежурке кондеры поменял на новые с проверкой на ESRе.

проц на програматоре не проверял, а прошивку реально найти на него?

На проце должно быть 5в,скорее труп при вашем питании.прошивку к производителю.7805 стоит?Дежурку шерстить если проц смотрит за дежуркой.Сначала определяем исправность проца,(как?)питание его,короткое по ногам,напряжения на ногах.А потом смотрим за какими узлами он следит,то есть откуда ноги ростут.

А хто знає яка напруга холостого ходу і яка напруга під час зварки?

Чуть больше срисовал с оригинала цепи. Може хтось в якійсь програмі перемалює. Вложение 4757Вложение 4758

Цитата:

---

Сообщение от zxvova

А хто знає яка напруга холостого ходу і яка напруга під час зварки?

---

Uxx часто указан на корпусе аппарата (бывает нарисована таблица параметров) . Напряжение (в дуге, а при испытаниях на балласте) при сварке покрытыми электродами расчитывается по формуле : U = 20+0,04хI , т.е при токе 100А напряжение в дуге или на балласте (нужно определённое сопротивление для определённого тока) будет равно: 100х0,04+20=24В.

А баласт має бути 0.25 Ома?

Цитата:

---

Сообщение от Andruha

Uxx часто указан на корпусе аппарата (бывает нарисована таблица параметров) . Напряжение (в дуге, а при испытаниях на балласте) при сварке покрытыми электродами расчитывается по формуле : U = 20+0,04хI , т.е при токе 100А напряжение в дуге или на балласте (нужно определённое сопротивление для определённого тока) будет равно: 100х0,04+20=24В.

---

Тіко шо до дослідив нестаючі кола з плати управління-
-вихід 6 іде на реле яке з*єднює +силових діодів і + конденсаторів силових,
-вивід 4 іде через чотири полідовно включені резистори по 47кОм на +310В зі сторони + конденсаторів після контактів реле.
Ось такі пироги)
Тепер збираю до купи чудо враждебной техники і починаю заміри, правда не знайшов як мінус 310В попадає на плату управління.

Цитата:

---

Сообщение от zxvova

Чуть больше срисовал с оригинала цепи. Може хтось в якійсь програмі перемалює. Вложение 4757Вложение 4758

---

Цитата:

---

Сообщение от zxvova

А баласт має бути 0.25 Ома?

---

Да,это приблизительно для 100А. R=U/I

питання,реле щелкае?

Я знову в строю.
Вибачте за те що пропав.
Значить реле не щолкає так як нема +320в.
А 320В нема так як вилетіли по одному ключу в кожному з плеч і варістор не заряджав конденсатори.
Зраз сиджу і ломаю голову як підібрати пари ключів. може хтось поділиться практикою?
Просто запаяти можу, та не хочеться ставати на граблі знову(

а з чого вибираете?

там було 8 ключів, 4 вилетіли, купив 8 нових, з яких 2 вилетіли. тож тепер в одне плече ставлю уцілівші старі а в друге з 6 шт треба вибрати 4.

Значить вийшов з ситуації так- скачав з нету схемку для перевірки IGBT транзисторів на двох резисторах і переключателі, і по спаду напруги на колекторі-ємітері вибрав найбільш одинакові.
Зібрав, клієнт зварив конструкцію, спаливши 15 електродів, апарат працює, буду надіятися що все буде добре.
