Ни с того ни с сего умер мой сварочник. Просто перестал включаться.
Сгорели все 4 транзистора RJH60F5 и пара 5 ваттников плавного пуска.
Транзисторы купить не проблема, но боюсь, что они опять могут сгореть(очень дорогие).

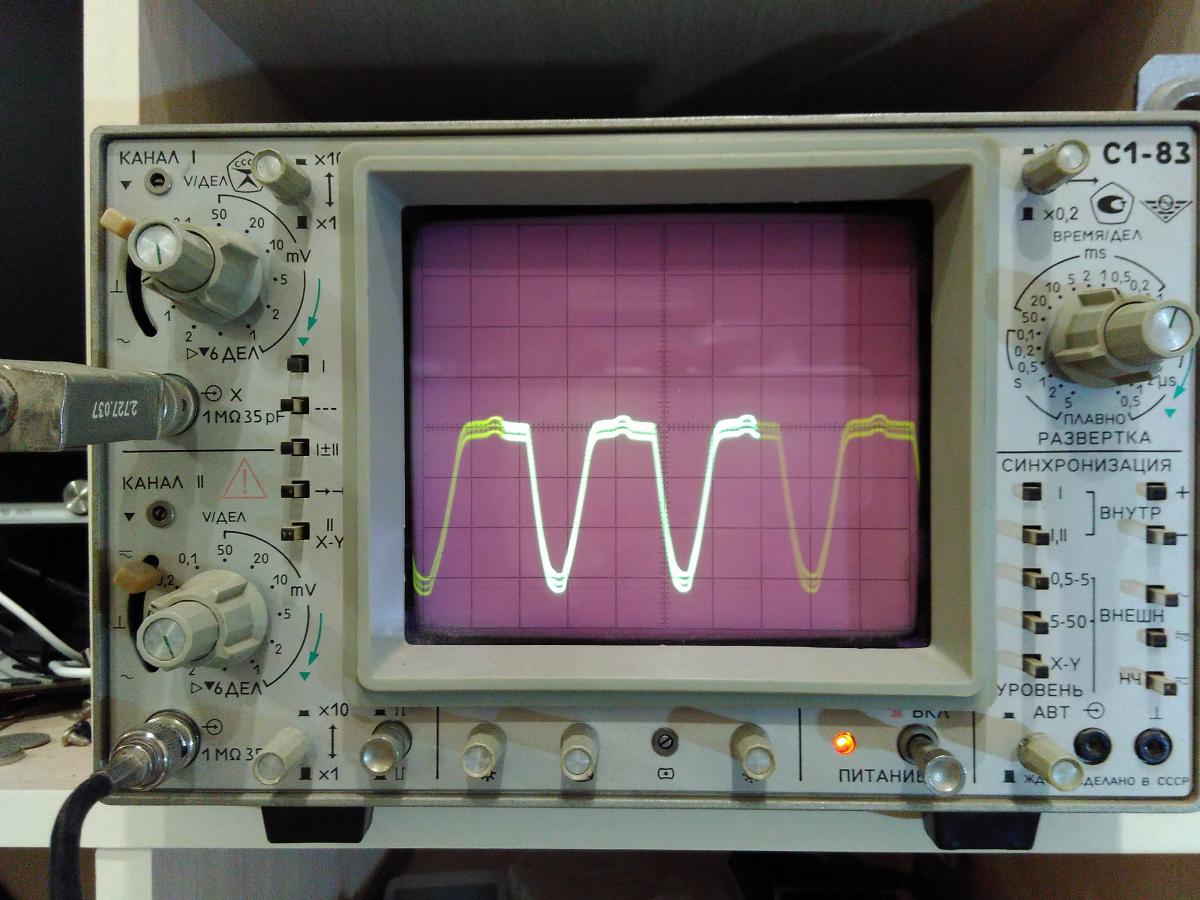

На управлении транзисторов имеем такие осциллограммы:
На двух из них такие
Вложение 4311
На остальных двух такие
Вложение 4312
Замеры снимал без них.
Можно ли ставить новые транзисторы?
Заранее спасибо!
по осцылограмам точно нельзя.
сигналы на 11и 14 ноге 3846 покажите(мерять относительно корпуса 7815)
11
Вложение 4316
14
Вложение 4317

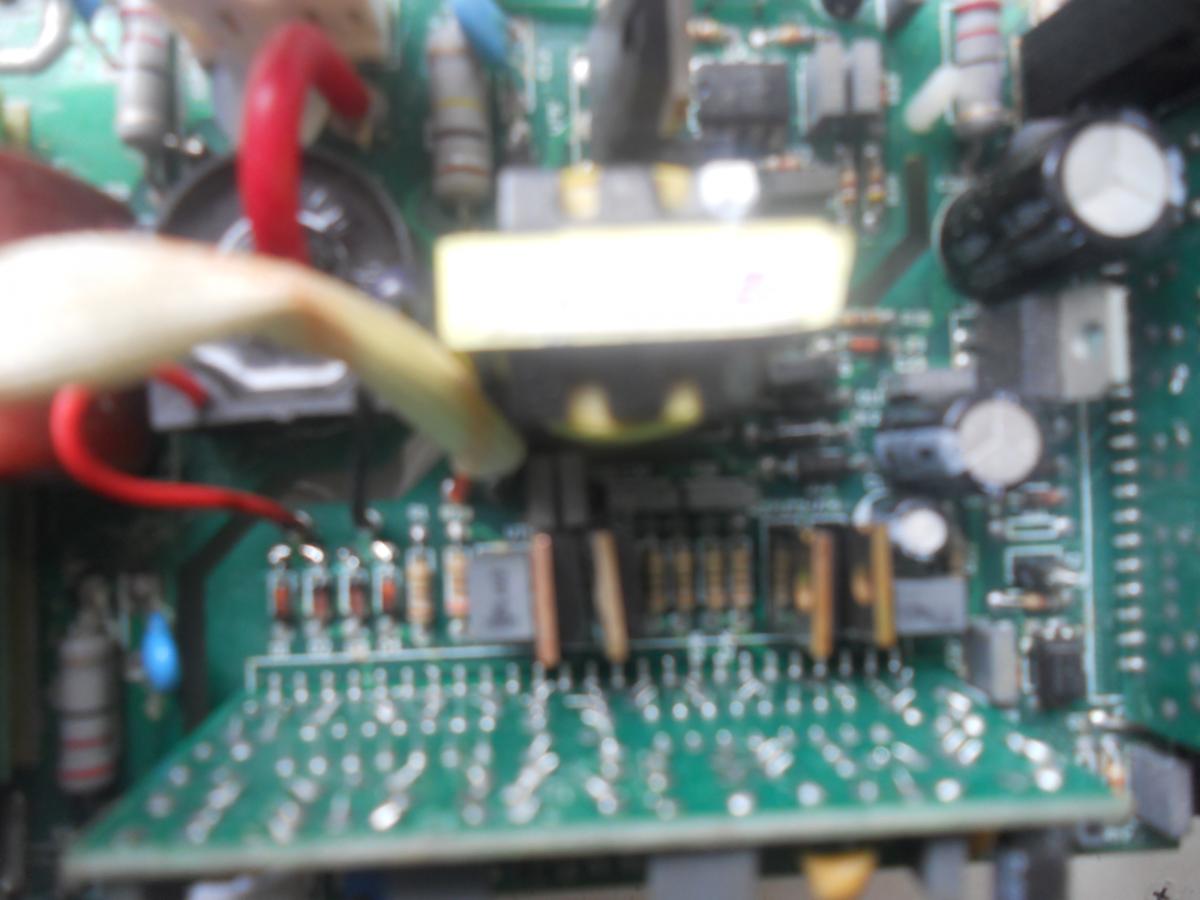

В драйвере неисправность,фото платы с тгр(выложите),будем искать что сгорело.Как меряете сигналы на ключах,затвор эмитер?
Вложение 4318
Извините, а что такое тгр?
Мерил на затворах относительно корпуса.
тгр(трансформатор гальванической развязки) маркировка ЕЕL27 17:17.померяйте нормально,минусовый щуп на правую ногу транзистора,плюсовый на левую.

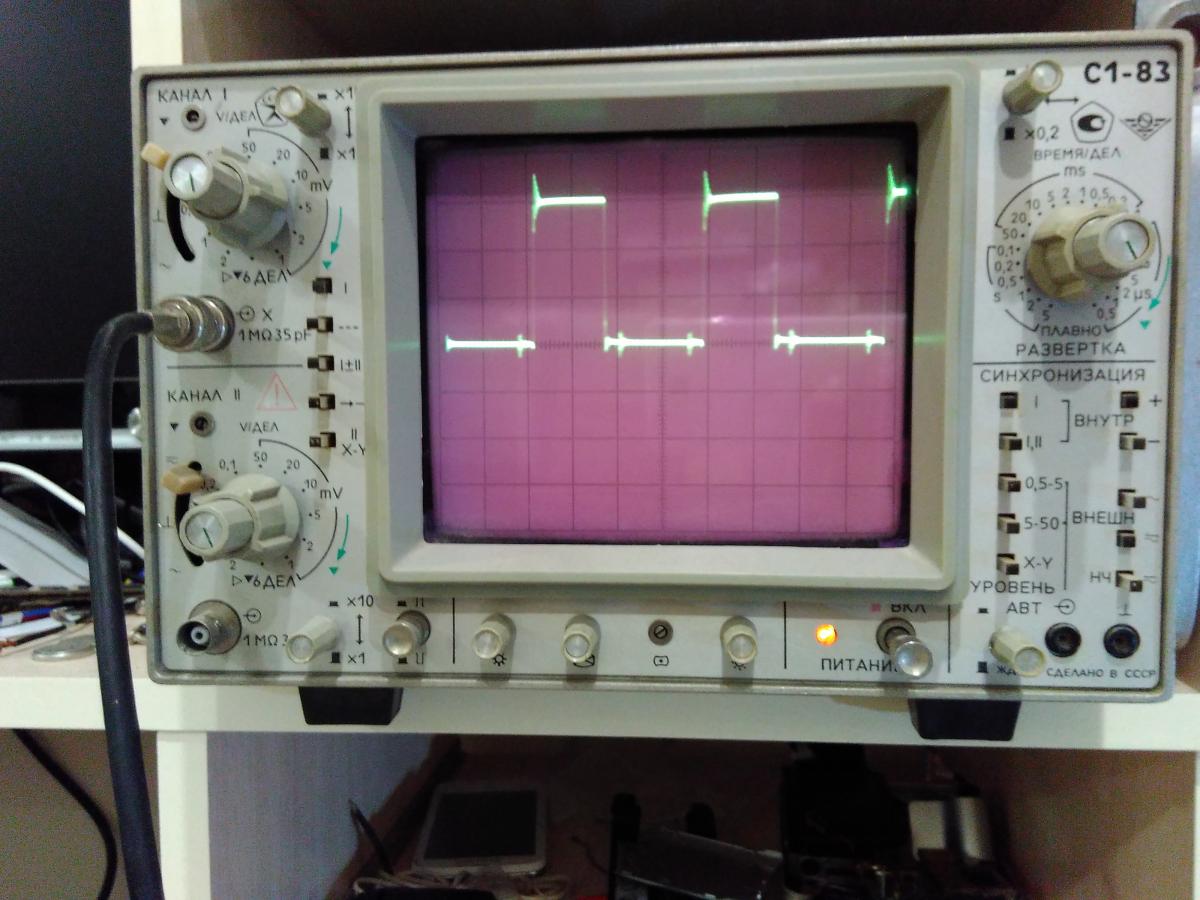

На всех четырех вот такая картина
Вложение 4324
грузим их резисторами по 200 ом,или конденсаттрами по 10нф,делаем фото.
Вешать на затвор-эмиттер? На все сразу?
можна по очереди,затвор эмитер.
Нагрузил резистором - то же самое что и в предыдущем фото, на всех четырех.
Вложение 4345
тогда по осцылограмам все окей.
Вроде пока работает. Спасибо Вам большое.Цитата:
