Зубр ММА-280I - силовой трансформатор

Помогите пожалуйста советом по инвертору MMA-280I.
Аппарат в работе еще не был. Со слов владельца сломался при включении.
После осмотра - пробиты 4 шт RJH60F5. На вид как "живые". Напряжения дежурного в наличии, осциллограммы на выходе драйверов в норме.
Обратил внимание на силовой трансформатор. Очень паршиво намотан. Первичка намотана прямо на сердечник без изоляции. В связи с этим вопросы.
1. Возможен ли выход из строя транзисторов при замыкании первички на магнитопровод?
2. Как проявляется пробой первички на практике при работе инвертора?
2. Как можно проверить это замыкание?
3. Может у кого-то есть данные по индуктивности обмоток силового транса этого инвертора? Я намерял: первичка - 4.1 мГн, вторичка 500 мкГн (трансформатор запаян).

Спасибо.

по индуктивности вроде норма,сердечник не в пластике?

Было пару раз. Такой транс витковал. Но транзиля держали. Хотя эти транзиля я стараюсь вообще не ставить. Нет что то у меня доверия к этим RJH. Часто сами по себе вылетают. Пользуясь FGH,HGTG,IRGP.

В том то и дело, что феррит без изоляции. Провод намотан прямо на феррит.
tehsvar - не помните как проявляется это замыкание?
Недавно ремонтировал точно такой-же аппарат. Стояли те-же RJH60F5. Поставил FGH60N60. Работает. При чем со слов владельца еще лучше. Там так-же вылетели только транзисторы.
На этот также заказал FGH60N60. Посмотрим.
Еще заметил что токислились разъемы и выводы некоторых элементов. Где-то в сырости долго лежал. А это не есть гуд.
Вложение 4032

Искрил, но не варил.

Подскажите еще один вопрос.
Сегодня заметил, что сильно разогревается стабилизатор на 15В (стоит на радиаторе) и резистор 22 Ом 1Вт, включенный до стабилизатора 15В. Через 1 минуту на резисторе 75-80 град, а на стабилизаторе 65-70 град. Стабилизатор на 5В и на -15В холодные. Вентиляторы (2 шт) отключены. Напряжения на выходах всех стабилизаторов в норме.
Потребление по цепи +15 В при этом 0.4А. На резисторе 22 Ом падает 8в. Получается на резисторе падает 3.5 Вт мощности. Вроде многовато.
Напряжение до резистора после выпрямителя - 26В. По минусовому питанию на входе стабилизатора -15В имеется -41В.
Такое ощущение что идет перекос по питанию дежурного источника.

Такие режимы норма для этой сварки?

Что-то я загоняюсь с этим апаратом. В первом Зубре заменил транзисторы и отдал. работает до сих пор...

Основной ток потребляют драйверы. 0,32А из общих 0,4 по шине +24В (без вентиляторов).

Не подскажете параметры (индуктивность) трансформатора ТГР этого аппарата (MMA-280I)?

Сегодня взял на время для сравнения тот Зубр, что ремонтировал ранее. Там все нормально, ничего не греется. Единственное он MMA-200I (типа на 200А). В блоке питания дежурки нет стаб. 7805, а так все похоже. На резисторе 22 Ом (перед стаб 15В) падает 3В. На входе стабилизатора -15В присутствует -26В (в неисправном -41В).
Померял индуктивность трансформатора ТГР:
Неиспарвный - MMA-280I:
первичка и вторики - около 285 мкГн

Исправный - MMA-200I:
первичка и вторики - около 155 мкГн

думаю что не важно,если первичка и вторичка одинаково,и сигналы норма то 0,285 это не отклонение.В основном встречал 0,260 у подобных аппаратов.А вот -41 вместо -26в,тут барабашка,то ли с замерами,то ли с детялями,так как -26 и +26 после диодов у вас нормальное,как я понял.Да и 7805 прилично берет.

отключите индикатор тока и 7805,померяйте без них.

Индикатор тока какой? 7805 не причем. При отключении драйверов (снимал с них управление) все нормализуется. Ток потребления по шине +15в при этом становится 80 Ма. И напряжение после выпрямительного диода по минусовому питанию также падает до -26 В, вместо -41В (при работающих драйверах). К стати обмотки драйверов при проверке нагружал резисторами по 220 Ом.
Может не там копаю. Надо будет проверить дежурный источник. Заметил, что меняется звук работы трансформатора дежурного источника со временем. Как-будто повышается частота.

И снова здравствуйте. Возвратился инвертор с той-же неисправностью. Вылетело одно плечо силовых транзисторов. Ставил FGH60N60SFD.

Помогите пожалуйста советом.

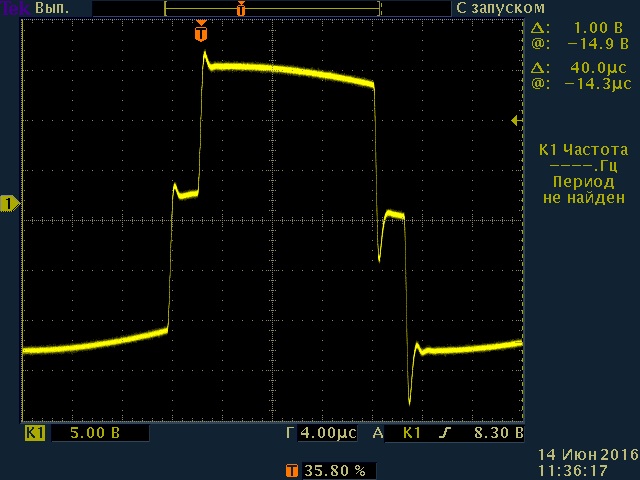

1. Нормальная ли форма импульсов на затворах ИГБТ. Транзисторы выпаяны а все обмотки ТГР нагружены резисторами 220 Ом.Вложение 4762Вложение 4763Вложение 4764Вложение 4765Вложение 4766Вложение 4767
2. Должно ли изменятся напряжение на 5-м выводе шима ERR+ при вращении регулятора сварочного тока.
При вращении регулятора на его среднем выводе напряжение меняется в пределах + 0.3-2.3 В а на 21 выводе платы шима тотрицательное напряжение -0.79-0.13 В. На 1 выводе TL084 платы шима напряжение около +12 В и не меняется.
3. Замерял индуктивности. Значения верные?
ТТ
373,5мГн - выпаяный
175 мкГ - в схеме

ТГР
все по 174 мкГн - в схеме
все по 163 мкГн - выпаяный

Силовой тр-р
первичка 33,4 мГн - в схеме
Вторички по 1 мГн - в схеме

1-фото не видно,2-не должно,все замеры верны,3-тоже в пределах нормы.

Странно. А у меня фото открываются.
Загружк еще раз.
Вложение 4768Вложение 4769Вложение 4770Вложение 4771Вложение 4772Вложение 4773
Уже почти всю плату перелопатил. А транзисторы горят.
Еще есть вопрос по дежурке.
На входе KA7912 напряжение -42В. Не многовато? Напряжение 24 В, 12В и 5В внорме.
Померял частоту импульсника. На базе К2611 импульсы 16кГц. Вложение 4774

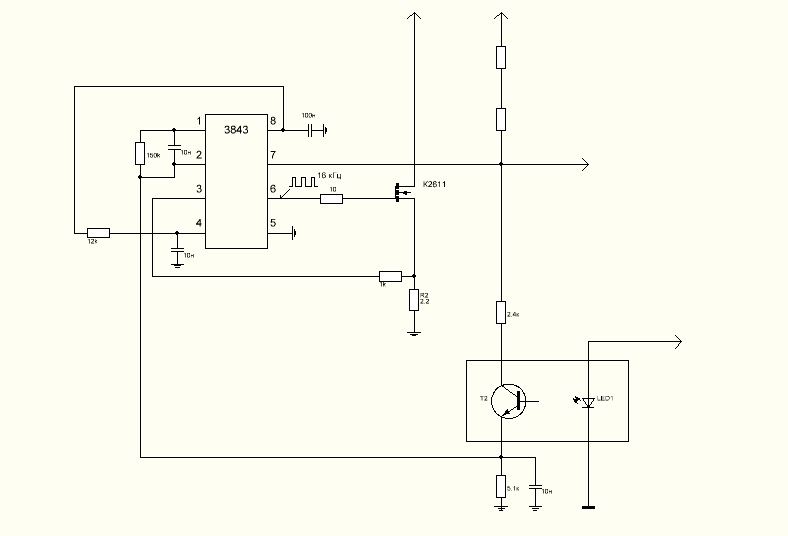

Срисовал часть дежурки с номиналами. Китайцы везде понатыкали конденсаторы 10н.Вложение 4775

это тот же аппарат?там были 15в стабилизаторы.осцылы кривоватые по форме,что являеться виной не скажу.16кгц маловато,оно же пищит в уши.

Так и есть. Пищит.И пищит как-то "неравномерно". Номиналы задающего дежурки (обвязки 3843) не подскажете? Дежурка на какой частоте работает?
по -42 В ничего не скажете? Какое напряжение на входе 7912?
С ув. Юрий.

по -42 померять на самой кренке 7915.10к на 8 ногу 1нф на землю.

- 42 В на самой кренке и замерял.
А у меня 12к на 8 ногу и 10н на землю.
