GERRARD MMA 250
Отгорел средний вывод транзистора VT1 (расплавило дугой)
Чем заменить транзистор (VT1) 1C41BD и какое напряжение стабилизации стабилитрона (рядом с транзистором VT1 )
http://s016.radikal.ru/i335/1508/30/f6733f426fe3.jpg
http://s020.radikal.ru/i700/1508/65/b6de41f14e3d.jpg
http://s019.radikal.ru/i641/1508/11/8c317c31318a.jpg
Заранее всем благодарен.
транзистор 4n90. напряжение 12-20в,оптимальное 18в.
вчера сдал аппарат с такой -же поломкой,было транс200 12 22 22 ,транзистор 4n90 (заменил на 2611 подогнув ножки)2r2, 1k, cтабилитрон 20в, 3843в и 102 кондер на плате с 41,
Огромное спасибо!
Всем добрый день. Аппарат такой же как у автора темы, неисправность такая же. Заменил все дохляки в дежурке, проверил целостность силовых элементов мультиметром,
но запускать аппарат не решаюсь, начитавшись информации о печальных последствиях если чего не доглядел. На форуме много советов по поводу проверки работоспособности
узлов но я уже запутался, так как профи по ремонту СИ не являюсь. Прошу подсказать как правильно начать "запускать" данный аппарат, чтобы избежать бух-бабах.
Ослик, мультик есть. И такой вопрос, в сетевом фильтре тоже отсутствует один из трех электролитов 470х400В, может ли его отсутствие (какова вероятность) быть причиной
такой неисправности? Заранее благодарю за советы и помощь.
в розрыв +310в,лампочку поставьте,и проверьте импульсы на на 4н90(ключ не впаивать,оцылограф развязать от сети)

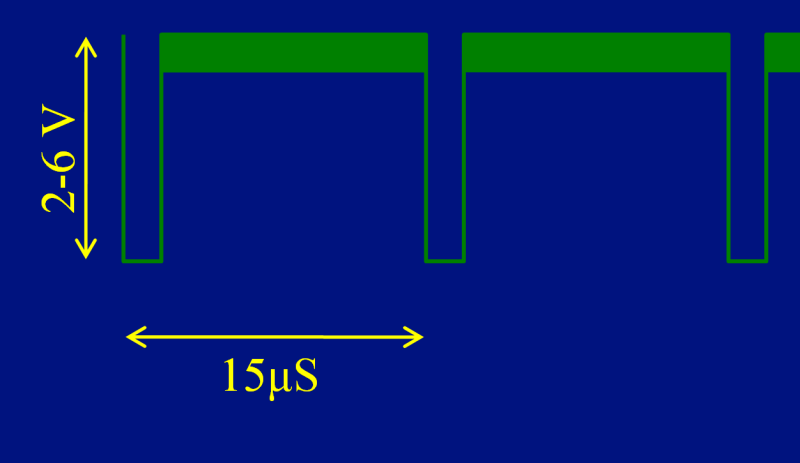

Semivosa, сделал, пришлось и за трансформатором сбегать, обрыв первички (не ожидал и не звонил). На 6 ножке UC3843B, вот такая картинка,
фоткать не стал легче рисонуть быстренько.Вложение 5784. Какие дальнейшие действия?
все собрать и пуск
Semivosa, а там отключить силовую часть проверить +- 15V, ШИМку, далеко за запчастями бегать, может как-то помаленьку шагать? Что-то же его бедолагу так шандарахнуло!
если все сделали аккуратно и правильно,без кислоты паяли и т.д,то ваши побуждения лишние.Вам хватит и лампы.
Semivosa,тогда щаз!
Semivosa, запустился, +-15V, в норме, пульсации около 1 В. На выходе 102 В.
На этом можно заканчивать ремонт, иле нужно еще в чем то убедится?
