Доброго времени суток! Аппарат(ВИС-220) использовался изредка, около года. Что-то щёлкнуло внутри, и полностью заглох. При вскрытии обнаружилось что "щёлкнул" диод, судя по остаткам на ножках и рисунку на плате. Какой там был диод? Параметры, или возможная замена. Фото прилагаю(ссылки). Спасибо! http://s020.radikal.ru/i718/1504/9f/3144a1cfa424.jpg
http://s019.radikal.ru/i602/1504/2f/35cb82fa05f6.jpg
http://s018.radikal.ru/i506/1504/14/220f906711a2.jpg Вложение 3578
стабилитрон 8V2,но только им дело не закончится,если есть опыт ремонта електроники,то нужно все на плате проверить в первую очередь.
Спасибо за информацию! Я тоже так сразу подумал, что одним диодом не закончится. Вот если-бы ещё на схемку посмотреть...Цитата:
Сообщение от Semivosa
фото сделайте получше.
Вот, нафотографировал... Этой веб-камерой наверно лучше не получится... Вложение 3582Вложение 3583Вложение 3584Вложение 3585Вложение 3586Вложение 3587Вложение 3588Вложение 3589Вложение 3590Вложение 3591Вложение 3592Вложение 3593Вложение 3594 Это похоже с 9-й фото(TL084CN) Вложение 3595Цитата:
Сообщение от Semivosa
схема дежурного блока питания,как в трехэтажках.схема управления как в днипро м.думаю востановите дежурку,и шанс будет что заработает.что у вас есть из приборов для ремонта?
схема дежурки в поиск наберите p12005.rar только у вас по ходу минус 24в обмотка подключена,но на ремонт это не повлияет.
Спасибо! "дежурка" это где? Из приборов, имеется только обычный ширпотребный MULTIMETER DT-838(Для "Дома пионеров"-"радиокружок"). Опыт имею такого-же уровня-"паяльник в руках держал".
Спасибо! Будем искать!Цитата:
Сообщение от Semivosa
Прошёл по ссылке. Это часом не ОНО(на фото) Вложение 3600Цитата:
Сообщение от Semivosa

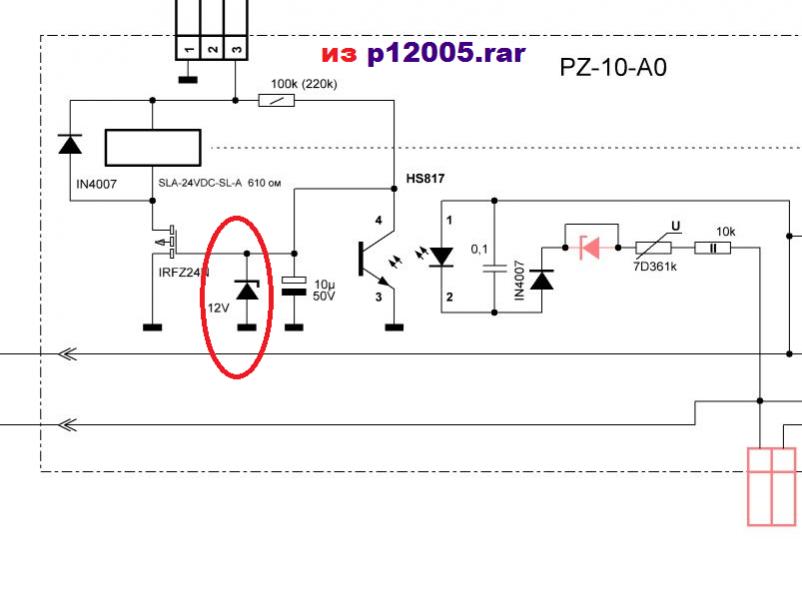

Я вот прошёл по рекомендованной Вами ссылке... Это не ОНО(на фото), что у меня стрельнуло?Вложение 3601
их разные ставят от 7,5в до 9,1в.на вашем фото не оно,на моем по той схеме что я вам дал,он на 7,5в.та что с книжки она просто по другому нарисованая,то там 8,2в.
Я по дорожкам прошёл, от "погибшего" диода, и всё как на схеме идёт... Только название другое(фото) А насчёт параметров стабилитрона, будем пробовать... Возьмём 8V.Вложение 3602 Вот, ещё добавил(фото) Вложение 3603Цитата:
Сообщение от Semivosa
нет,этой части схемы у вас в сварке нет,это участок защиты от повышеного напряжения.
сравните мою схему со скана книги с вашой платой,vd8-dz4,vd7-d6,vt2-q7,(u1.2,u1.1)-u2,vt1-большой транзистор возле трансформатора 200:6.
