Ищу схему сварочного инвертора Искра-Профи ММА-280i
Для того, чтобы вам помогли найти схему, выложите фотографии вашего оборудования. Это можно сделать используя вложения к сообщению.Цитата:
Сообщение от Юра
Вот фотографии:
Вложение 149 Вложение 150 Вложение 151 Вложение 152
Фотки выложил давно, а помощи все НЕТ!!! Люди помогите!!!!!!!!!!
пока ничего не находится. сразу, как будет схема — выложим.
что случилось с аппаратом?
Использовали для проф работ?
Или для дома?
да, может так проще будет — вы опишите, что случилось, а мы постараемся помочь с ремонтом.
схемы хоть и нет в явном виде, но она вполне стандартна.
поиски продвигаются, нашлись белорусские клоны Искры: некие Extel MMA.
что с вашим аппаратом-то? для чего схема? продолжать поиски или всё починили?
Работал сварочный аппарат.
После нескольких минут сработала тепловая защита.
После остывания работа продолжилась несколько минут.
Потом выяснилось, что сгорел один из кулеров, а их два - работа продолжалась, защита срабатывала, за это время сожгли пол электрода.
Работа была прекращена.
Отдали в ремонт по замене кулера.
Вернули в неработающем состоянии: нет выходного напряжения, но все включается, есть 310 вольт.
Помогите мне найти тоже схему етого апарата!!
у меня сработала тепловая защита, после остывания она неотключается...
или может вы можете подсказать какая причина??? и как мне её устранить..?
Схемотехника этого аппарата - это практически 1=1 САИ (3-х этажка), только "рассыпаная" на одной плате, и вместо "баянов" из полевиков - мост на ИЖБТ.Цитата:
Помогите мне найти тоже схему етого апарата!!
На индикатор выведено 2 защиты.Цитата:
у меня сработала тепловая защита, после остывания она неотключается...
1.Тепловая - отключается сама после остывания.
2.Токовая защита силового моста. Она отключается только после "ВЫКЛ-ВКЛ" аппарата.
Если у Вас второй случай - прозвоните силовые транзисторы - при их целости с большой вероятностью пробой первички силового транса по поверхности феррита.
Это неприятная особенность данных (200А и 280А Искр-профи).
подскажите есть такой же аппарат после покупки немного долговато стартовал секунды 3 потом в течении 3-х месяцев работы время все росло и росло и теперь не могу дождаться запуска может кто поможет. Спасибо.
Возле силового реле разъем на 2 контакта и идет 2-проводной шлейф к полевому транзистору.Цитата:
долгий запуск
Это реле задержки старта..С двух сторон от полевика стоят 2 кондера-электролита. Один из них "+" сидит на затворе полевика.
Вот его скорее всего поменять на новый.
Цитата:
Сообщение от Andt61
Спасибо все запустилось.:cool:
Удачи!
...доброго времени суток
имел неосторожность купить такой аппарат
три раза возил по гарантии в ремонт
после этого работал три года без нареканий
в тяжёлых условиях, под дождём, в песке, не выключаясь день...
был перерыв в работе пару месяцев
и сегодня вкл., без проблем запуск около 1 сек.
приварив одну прожилину к забору перестали крутиться кулеры(родные 24 Вольта)
защита не загорелась, проба сварки - варит...
разобрал, кулеры с запахом и не прозваниваются...
при вкл. и замере напряжения на штекерах кулеров - напряжения нет...
может просто поставить свой выпрямитель на 12 вольт и запитать кулеры(подходят один в один от ПК)
или может кто подскажет, может встречалась такая неисправность и как лечится...
...с Уважением !!!
Вложение 4535

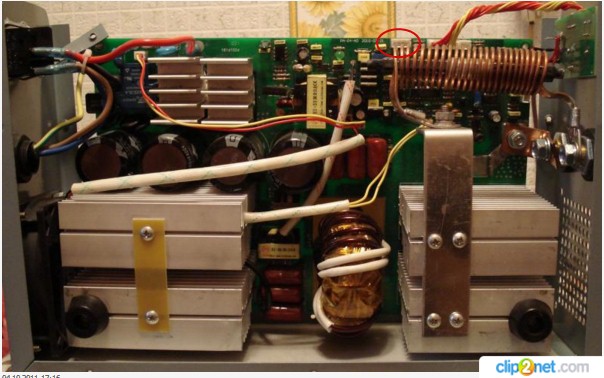

сегодня дошли руки до полного разбора аппарата
обнаружен обгоревший резистор...
...к сожалению номинал не определён, по причине выгорания цветовой маркировки
по фотографиям может у кого можно подсмотреть номинал, может кто недавно сталкивался...
Вложение 4536
или кусочек схемы...
можно ли этим резистором подогнать питание кулеров, что б перейти на 12 Вольтовые от ПК(легче найти)
я так понимаю, стоит резистор в цепи ключа отвечающего за вкл. кулеров
вычислен номинал резистора 10 Ом...
и как оказалось к кулерам он отношения не имеет...
не работает связка UC3843D , IRFP40
нет 25 вольт...
найдены даташиты, но не хватает опыта в ремонте импульсной техники...
...рад буду любой помощи
...засучив рукава, почитав, только потерял вркмя
пропаяв всю "дежурку"
спасибо "братьям" из поднебесной каким оловом и флюсом идёт у них спайка...
после включения стабильно 25 вольт...
родные кулера заменены от ПК и включены последовательно...
...боевой друг опять в строю
при замере холостого - показал 53 вольта
не знаю сколько должно быть ?
проба сварки - не выявила аномалий
...но схемку бы найти не мешало бы...
...всем спасибо за посильную помощь
...Всем правильной дуги
с Уважением !!!
P12005.rar все кроме дежурки совпадает.
и вот теперь заинтересовало
Вложение 4544
на моей плате то же есть разъём под индикатор цифровой...
...интересно до конца реализовано или просто заготовка
и много ли работы внедрить...
с Уважением !
работы немного,но это показометр,то есть в реале вы варите и ток меняеться в зависимости от длины дуги,а на табло всегда стоит сколько накрутитите,так для красоты.
...это понятно, что просто указатель положения регулировки тока, только светящийся
чем больше светиться, тем выше цена изделия...
просто лежит с десяток китайских вольтметров 3-х сегментных цифровых
подумал грешным делом, а не они ли ставятся в эти аппараты для красоты...
...с Уважением !
...и ещё нескромный вопрос
у меня есть свободные места с контактными площадками
под транзисторы, диоды
я понимаю, что это стартовая монтажка
если добавляются отсутствующие элементы
меняется наверное мощность
что бы не делать несколько плат отдельных
надо мощность 120 Ампер поставили например 4
надо 250 поставили всю линейку...
...ссори если флуд и не в тему
...с Уважением !
фото участка,ну а так думаю вы правы.

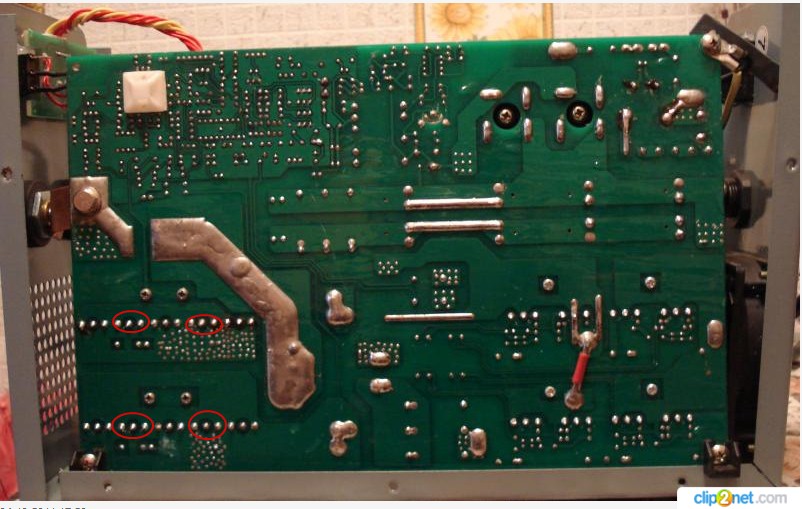

у меня обведённые красным отсутствуют элементы...
Вложение 4550
ну это диоды по выходу,иногда ставят с запасом,иногда вместо десяти слабых ставят шесть помощнее.
...понятно, спасибо...
а вот индикация цифровая заинтересовала
может ткнёте, где можно почитать как правильно реализовать...
...с Уважением !
Вложение 4551
не подскажите какое сопротивление на +24вольт и полевики должно стоять ?
у меня тоже сгоревшее .
kladik вычислил номинал резистора и это 10 Ом.
я просмотрел схемы 3-этажек вроде 2.2 ом
может схема аппарата Искра-Профи ММА-280i у кого есть ?
что посоветуете какой номинал сопротивления запаять ? 2.2 ом или 10 ом как предложил kladik.
Резистор там стоит на 1 ом
Сейчас сам ковыряю такой сварочный, видимых повреждений невидно и нет напряжения на выходе.
Если вас не затруднит замеряйте напряжения на микросхемах
Fantasy22 СПАСИБО ВАМ ОГРОМНОЕ!!! напряжение на обоих микросхемах?
вых. осцилограмма на 11 и 14 ножках вы смотрели?
я замеры напряжений выложу по позже .
вот мои замеры как обещал -на шим
1-(-)
2-5в
3-х
4-х
5-2в
6-3.5в
7-2в
8-в норм сост.-4.8в( в защите-0в)
9-4в
10-(-)
11-выход
12-(-)
13-11.7в
14-выход
15-11.8в
16-5в
но повторюсь только мультиметром трудно найти неисправность.вы спрашивайте помогу чем смогу.
Спасибо за замеры. В данный момент нет осциллографа, а скажите по какой причине выгорело сопротивление
Да Пожалуйста ! но ..... - при касании щупа мультимера кажись на 3 ножку микросхема уходит в защит. просто запутаетесь больше лучше осциллографом.
сопротивление ограничивает ток транзисторов оно и как "предохранитель". Я так думаю перегрелись транзисторы (слабое звено как всегда одно из IRF9Z_ сгорело).
Я заменил сгоревшего IRF9Z_ на другой при прозвонке целый ( я в первые решился поменять только один транзистор -всегда меняю все 4шт пусть себе в убыток)- и опыт не удался начал транзюк греться не сильно град-60 да и сгорел.
потом конечно я заменил все 4шт снял с заведомо исправного аппарата.
правда я не понял как менять лучше и экономнее ?(у нас на рынке 4 шт стоят 3 долара).
И такой вопрос - можно ли комбинировать 2шт IRF9Z34 и 2шт IRFZ24 ?
Здравствуйте.
Подскажите какие оригинальные силовые транзисторы стоят в аппарате.
Или можно заменить на IRG4PC50U
Вряд ли, U без диода, а это двухтакт, нужен UD (с диодом), и то только в случае если частота ниже 40 кГц. , т.к. для этих транзисторов частота 8-40 кГц. ,а так другие нужно.Цитата:
Сообщение от Fantasy22
Можно.Цитата:
Сообщение от lerua
Я для своего склероза отмечу здесь еще один казуистический случай - отломана ножка на одном из затворов ключей - защита горит, нет питания на силу - защита не горит :)Цитата:
Сообщение от Andt61
