Здравствуйте, появилась такая проблема сломался сварочный аппарат Extel MIG-180. Признаки: После включения работает минут 5, после чего обороты вентилятора падают и проволока перестает вылазить, каждый раз при нажатии кнопки,счелкает реле, которое стоит на входе где подключается баллон с кислотой.
Подскажите пожалуйста на что обратить внимание, какова может быть причина данной неисправности???
Заранее благодарен.
внутренности выложите,но если погадать то дежурка скорее всего возможно стабилитрон на 24 вольта.разберите померяйте напряжение вентилятора,если падает то проверте не греется ли какая деталь,исключите сам вентилятор,но вообще желательно фотки внутренности сварки.
Хорошо, сегодня вечером выложуЦитата:
Сообщение от Semivosa

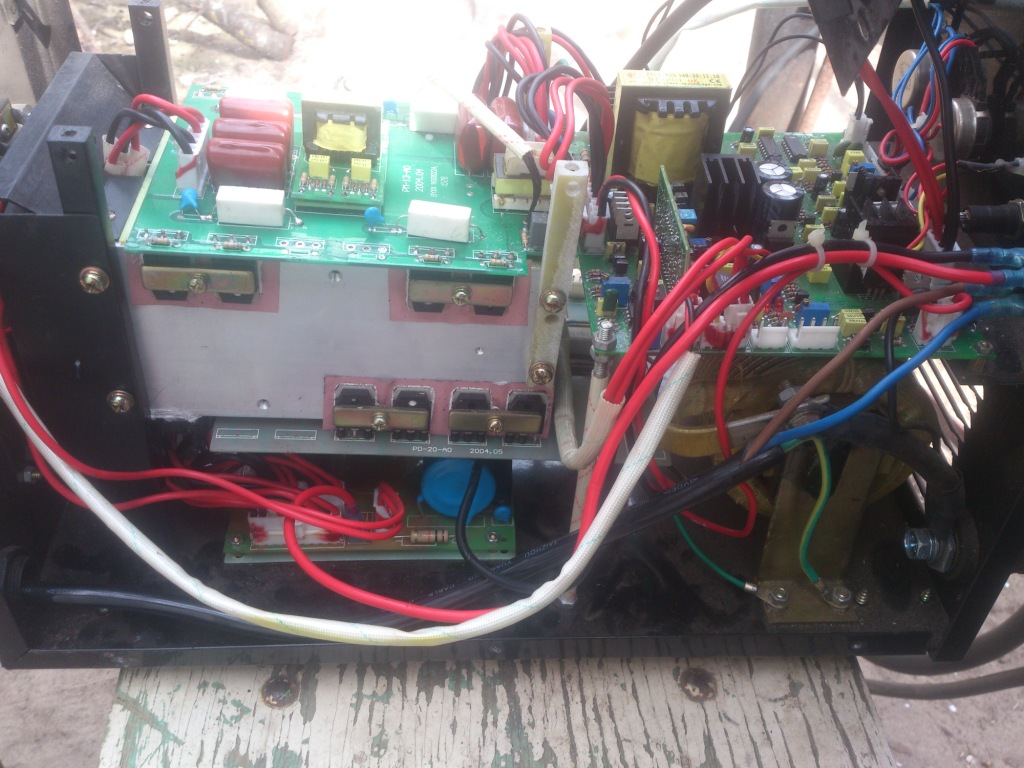

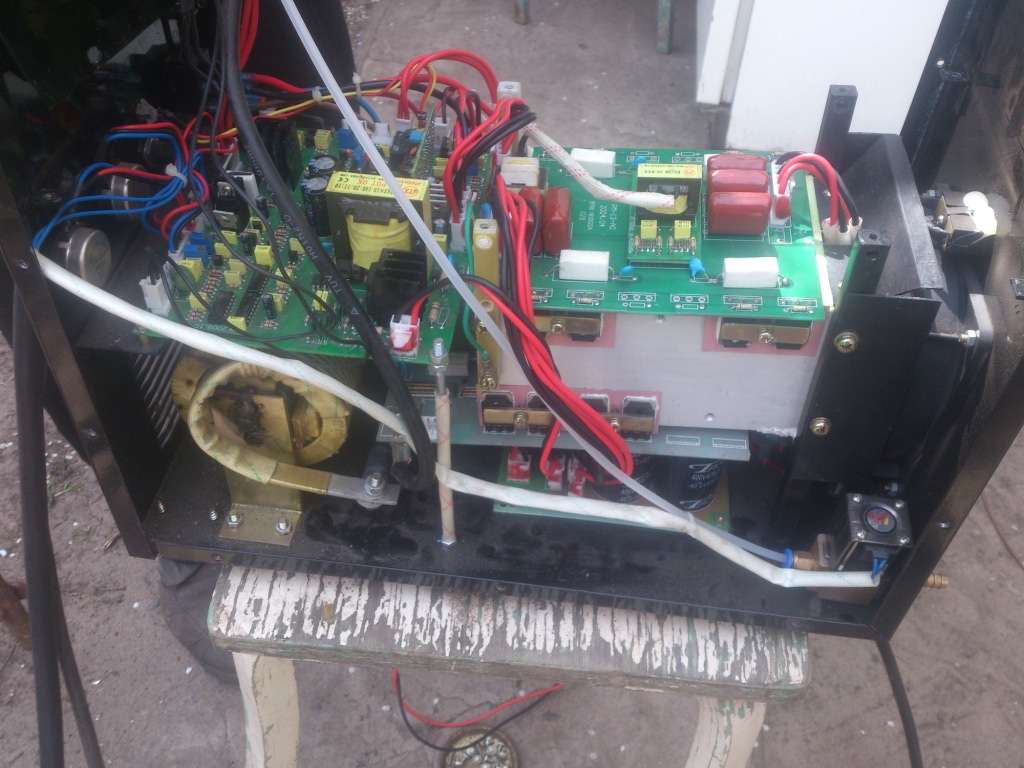

Напряжение на вентиляторе падает с 24В до 15В. Элементы вроде бы не нагреваются. Вот фографии аппарата:
Вложение 2725Вложение 2726Вложение 2727Вложение 2728Вложение 2729
Вентилятор подключается первым разъемом на первой фотографии
там два стабилитрона на 24 и на 26 вольт,вот их и замените для начала.Вложение 2734на етой плате
Хорошо, когда заменю то отпишусьЦитата:
Сообщение от Semivosa

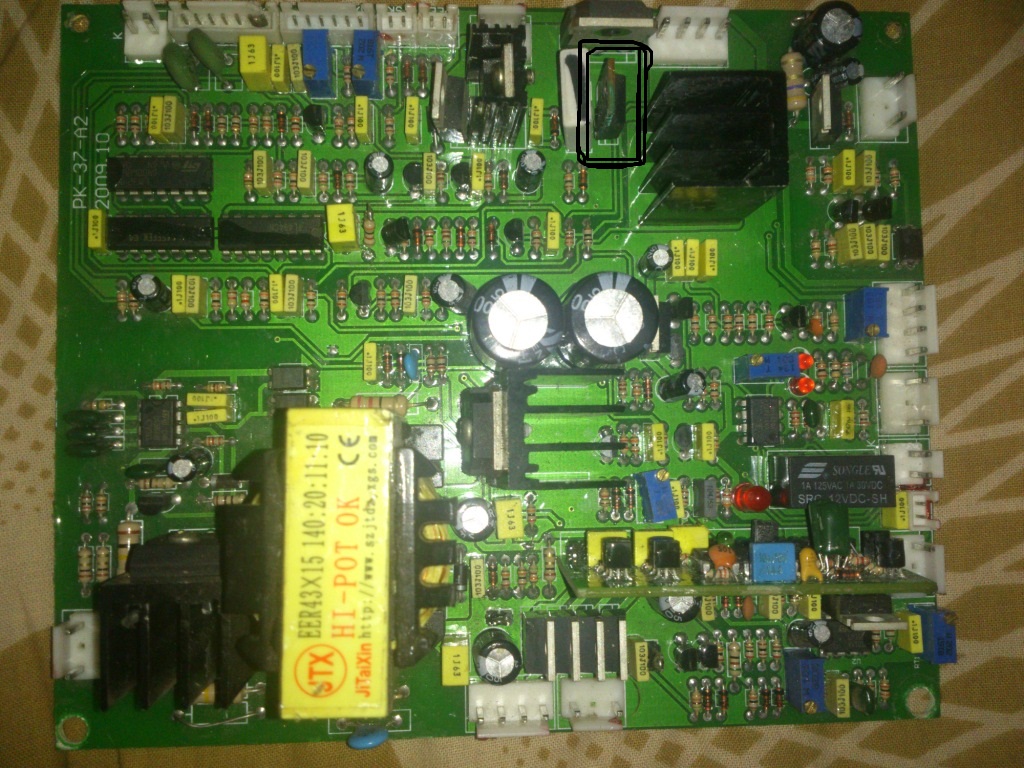

Еще такой вопрос для чего служит этот транзисторВложение 2739Вложение 2740
У него часть которая крепится обычно к радиатору немного затемненная, как будто подгоревшая, может ли в нем быть дело, при работе аппарата он вроде бы не нагревался, но его внешний вид настораживает.
он вместе с транзистором на радиаторе управляет моторчиком,он может немного грется,но если стабилитрон неисправный то сгорает транзистор на радиаторе и тогда может грется ваш транзистор и притом очень сильноВложение 2741
помогите найти причину неисправности полуавтомата криптон 180 универсал, начинаю сварку а ано не варит а толко стрекочить и метал красний нагадило но не сварило а в конец и не стрекочит.Такое впечетлене что не хватает напрежене.
для начала фото внутреностей,и расказ как сломался,что варили.
Варил металь толшина 2мм ,фотоапарата современого у меня нет и билоб я не смогу вложить в интернет. Попробую описать в начале стоить трансформатор от тр. идут 2ва кабеля на электо дуговую сварку и к сдюшиму дале трансформатор по менше намного оба они без следов подгоране и без запахов горене далше више стоит электроное блок управлене но вне апарата прикреплен яшик с электролитическими конденсаторами дале рукав подача проволки нормалная газ подается нормално.
если я правильно понял похож на полукустарный.просмотрите контакты на конденсаторах,и реле на плате,оно часто плавится.если все нормально то возможно в управлении какойто конденсатор неисправный,однозначно тестер в руки и проверять все что проверяется.Цитата:
Сообщение от Шароф
Сегодня начал осмотр внутреностей апарата . Обнаружал при проверки конденсаторов на работоспособност, был плохой котакт на одной из перемичек.Конденсаторов установлено 6шт.25в15000мкф 3 на + и 3на - и между каждим перемичка +,- АПАРАТ ЗАРАБОТАЛ но не долго я услишал треск замикане в середине апарата и механизм подачи проволки перестало работать когда добрался до механизма подачи проволки то оказалос что креплене электродвигателя механизма отдалос от времени и терлас об витки малого трансформатора и перетерла и замкнуло корпус элдвигатель на обмотку, я закрепиль двигатель и собраль но електричество к двигателю не подаётся. Перед мотором стоить танзистор 2n 3055.Semivosa что мне далше делать?
Проверте отдельно двигатель.и скиньте фото есди есть возможность поврежденых узлов.
двигатель работает,провераль на автомобиле а на апарате не работает проверил кнему недоходить знергия,а фотографироват придется поискать когонибуд.
на віходе сварки напряжение появляется когда жмете кнопку?и щелкает ли клапан.если клапан не срабатывает и нет напряжения то нужно проверить напряжение с маленького трансформатора,там переменка,вольт где то 10-20.
вот вам еще схема набросаная от рукиhttp://minitractor.0pk.ru/uploads/00.../23941-3-f.jpg
Сегодня как вы посоветовали я проверил напряжене на выходе маленкого трансформатора 12,4в. при нажате на кнопку на рукаве срабативает клапан газа в момент замиканя згорело дорошка между от транзистора 2n 3055 от точки колектора и к 2 радиодеталей в выде таблеток с одной сторони метал а с другой сторони покрашено к ним подвод от большога трансформатора,НО МНЕ КАЖЕТСЯ что виновен транзистор 2n3055 оно стоить по пути к электродвигателю, от плата один провод к корпусу второй к изолированой ножки и от другой изолированой к электромотору.
проверте его в схеме на замыкание,на моей схеме он обозначен как кт819,если нет замыкания то востановите дорожку.
Да вы прави я сейчас посмотрел так и есть это 2н 3055 замест тр. кт 819г а таблетки это кд213 ядоршку востановиль но двигатель серовно не хочеть работать,сейчас распаяю тр.2н 3055и понесу в радио мастерскую пусть проверять на исправность.
оБА транзистора вышле из строя,купил новые и впаял резултат ноль всё включается когда нажимаю на кнопку в рукаве и газовий клапан и слишу гудене трансформатора ибумкает как вроде электромагнить срабативаеть а электромотор молчит, жду совета.Да если я правилно понял энегия электромотору подходит из большого трансформатора
Вот что хочу сказат,до меня ктото все три блока диодов и родних конденсаторов убрал а набрал на улице в отделном яшике другие конденсатори и поставил два мощних диода на радиаторе диоди в размером в кулак.
поставте на колектор 2н3055 один щуп тестера,а на мотор другой шуп,и вклучите кнопку на рукаве.отпишитесь есть ли напряжение.
Здравствуйте! Сейчас измерил тестером установил на асв 200 показало 04,7 как расшифровать незнаю
мой адрес в скайпе sharof48если что я могбы апарат через скайп показать.
вы меряли переменку,а нужно дсв,постоянкуЦитата:
Сообщение от Шароф
насчет конденсаторов ошибся,действительно 40000
Сварка работает.Но не так как хотелосбы мне кажется чтото с конденсатороми нету стабильной дуги все время преривается стрекочить.
попробуйте набрать дополнительные конденсаторы
Что скжете если я наберу 2 конденсатора последоветельно 25в 15000мкф к тем что стоять 6 шт 25в 15000мкф тоже соединени последовательно.
ну если купить нет возможности то можна и так,но если есть возможность то лучше три штуки в паралель 50 в на 10000мкф.стоимость порядка 100 грн в одессе за три шт.так как разницы вы особо не почуствуете если два по 15000 и 25 в.
купить ест возможность но это надо ехать в одессу туда и назад дорога будет стоить так что луще эксперементировать.я взял 4 1000мкф на 25в ипо 2 последовательно соеденил как соеденени были мои 6 конденсаторови ети 4 стали концевыми я начал варить тут же с последной пари конденсаторов один с пробки начал под давленем витекать электролит не знаю что это может быт. измерил напряжене на выходе тестером в момент включене кнопки на рукаве показало 48в и когда отпустил кнопку начало падать напряжене медлено до 36в.Ваше мнене?
возможно полярность попутали,насчет кондеров можна на имраде заказать по почте вышлют,
Добилса начало варить нормально но била разобраная, собрал ано перестало варить, и я понял надо подо брать все сопли облогородить её как зделаю и отпишу.
semivosa нашол причину плохой контакт в трансформаторе обгорели контакт клеми подающий питане полуавтомату устранил, варить, даже очен хорошо так что с меня магарич, эсли не ваши совети.спосибо за помош.
Нужна помощь,может кто сталкивался,аппарат такой же как в начале поста только на 200А,вылетают силовые ключи(6 шт),только те что у вентилятора с обоих сторон и диод после токового транса 1N4148(стоит на плате управления),на холостом работает,если нагрузить на балласт или начнеш варить почти сразу бах.Вложение 3098Вложение 3099Вложение 3100 Импульсы на фото на затворах ключей,на всех такие же.
Решено,тема закрыта.Цитата:
