IMS-1600 - диагностика контроллера

Поступила эта "радость" с диагнозом - не варит. При детальном осмотре обнаружен треснувший диод на выходе сварочной цепи. Располовинил. Сварка уже неоднократно ремонтировалась. Начал с платы управления. Питающие напряжения 28В и 5В есть при включении вилки в сеть. При включении резистором цепь мягкого пуска отрабатывает, загорается зелёный светодиод. А вот выключить не получается. Поворачиваем ручку, выключается светодиод, а вот на реле питание не снимается. Только если выдернуть из розетки тогда конденсаторы разражаются и всё выключается.
На плате управления маркировка 64171 ind11. Набор микросхем ST7FLITE05, UC3845BDG, L6386ED.
На контроллере ST7FLITE05 питающее напряжение (5В) присутствует, при включении ручкой на 14 выводе появляются пачки импульсов, при выключении исчезают. В данный момент схема работает без L6386, снял при располовинивании. Теперь вопросы.
1. 28В - это в пределах или много?
2. Как проверить работоспособность контроллера? На одном из форумов вычитал, что сейчас он находится в диагностическом режиме.

почитайте про 161 гусь,возможно калибровка.

Спасибо, сейчас поищу. А по поводу 28В?

Цитата:

---

Сообщение от Semivosa

почитайте про 161 гусь,возможно калибровка.

---

И где же про него прочитать? В этой ветке форума ничего не нашёл :(.

http://www.google.com/m?q=калибровка...ni&channel=new

28 многовато.

Спасибо, буду проверять. По поводу Гуся я думал тут на форуме.

Добрый день!Подскажите пожалуста результат,у меня фабуг 131,также вылетел диод на выходе,и после замены она варит на маленьком токе,и не регулируется.Реле тоже не выключаются при выключеном выключателе,в общем теже симтомы.

Результата нет, отдал без ремонта.

Эти сварочники довольно специфичные в ремонте , если нет опыта не советую с ними связываться . После ваших неумелых попыток ремонта только значительно возрастает конечная цена ремонта аппарата. Лично я не люблю (да думаю , что не только я) когда в аппарате до меня кто-то все "перепахал" (да еще пожег еще то , что раньше, до его вмешательства, было живое). Для таких аппаратов или значительно поднимаю стоимость ремонта или вообще отказываюсь делать (бывает так изуродует аппарат какой-нибудь "умелец" , что его можно только выбросить) .

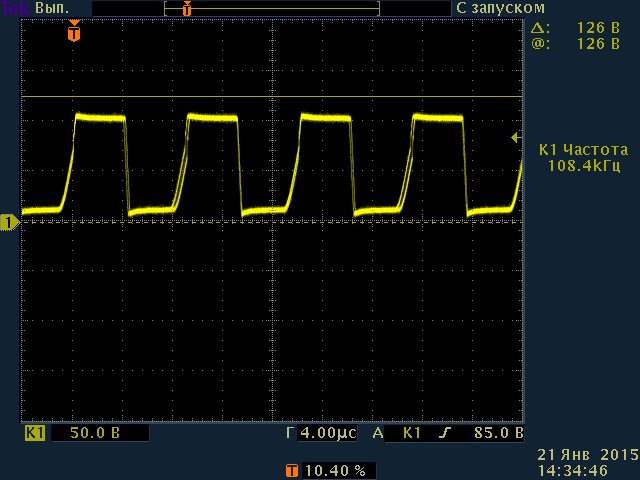

Здраствуйте. Имеется такой же аппарат. Принесли с диагнозом не включается. Заменил шим NCP1055 с обвязкой, заменил ВСЕ по цепи питания + 15V_A_P. Восстановил перегоревшие дорожки. Располовинил. На силовой плате также заменил два транзистора и стабилитрон по цепи управления одного плеча. Заодно пропаял стойки. Собрал. В итоге аппарат запустился. На выходе появилось импульсное напряжение прибл. 100кГц и амплитудой 100В.
Есть несколько вопросов:
1. Должна ли регулироваться скважность импульсов на выводе 14 (PWM) процессора при работе на ХХ? Сейчас на этом выводе при включении около 10 кГц и не регулируется.
2. Какой вообще алгоритм включения и выключения данного инвертора? Сейчас при включении в розетку запускается дежурное питание, отрабатывают по очереди оба реле. При повороте ручки (после щелчка) загорается зеленый светодиод. Выключается также как у автора темы при выключении ручкой "на реле питание не снимается. Только если выдернуть из розетки тогда конденсаторы разражаются и всё выключается".

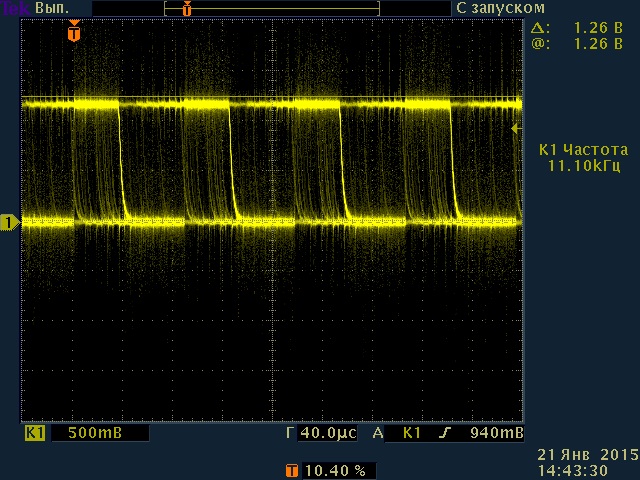

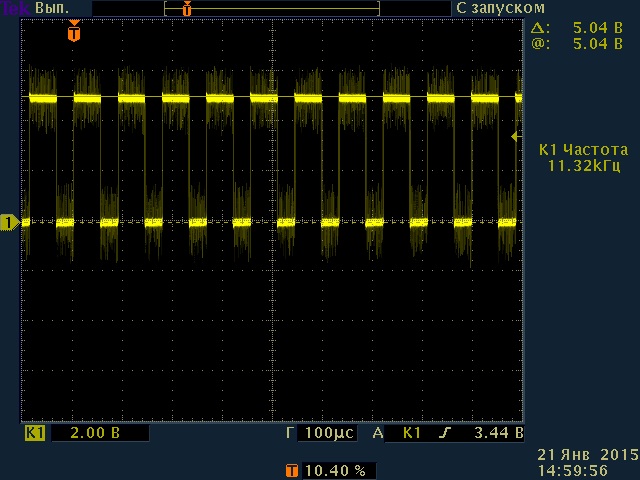

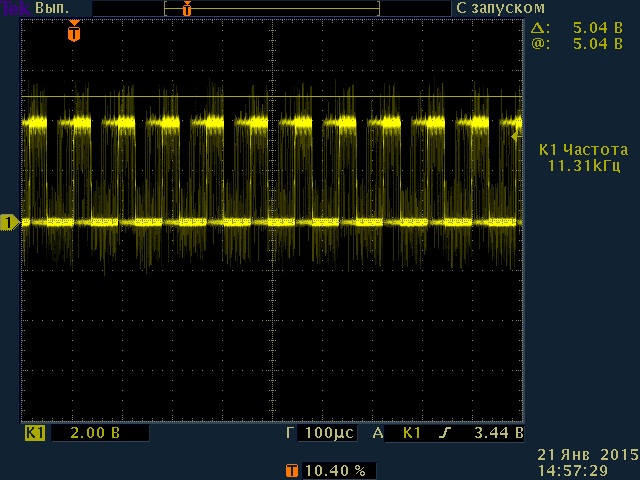

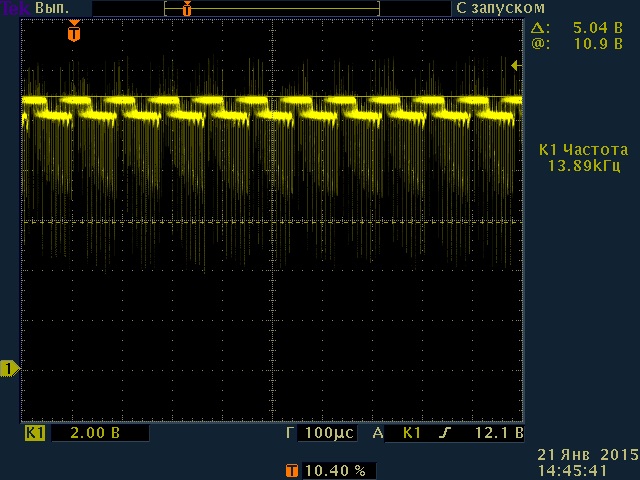

Снял несколько осциллограмм. Не нравятся осциллограммы на оптопаре U12X01. Сильно зашумленные.
Вложение 3365Вложение 3366Вложение 3367Вложение 3368Вложение 3369Вложение 3370

Да. Перерисовал схему силового блока SMI. Если кому надо обращайтесь.
Спасибо.
