протон-дэи вди 200, не запускается, на сетевых банках напряжение есть,
Вид для печати
протон-дэи вди 200, не запускается, на сетевых банках напряжение есть,
Для начала проверь питание платы управления 24в и 12в.Цитата:
Сообщение от elektrocomych
напряжений нет, по ходу косяк в плате управления, схема собрана на lm324,lm311,uc3845
Желательно фото внутренностей выложить.При таком раскладе должно быть питание 24в .15в и 5в.Питание 24в снимается с вторичной обмотки выходного трансформатора. Для 15в должна стоять LM 7815А. Для начального запуска питание 24в берется с 310 вольт через два последовательно включенных пятиватных резистора на первую ножку LM 7815A.

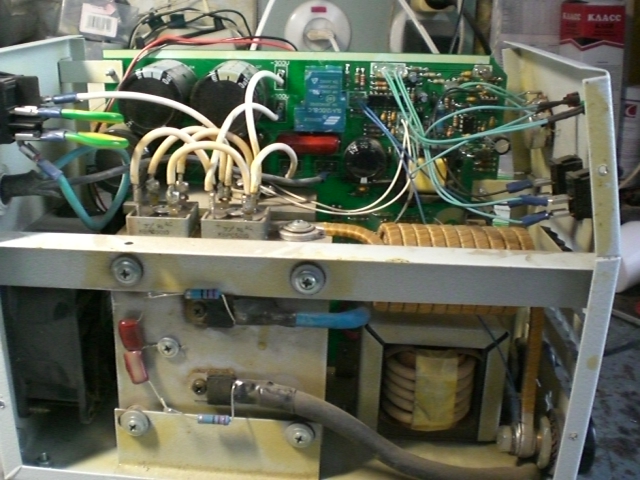

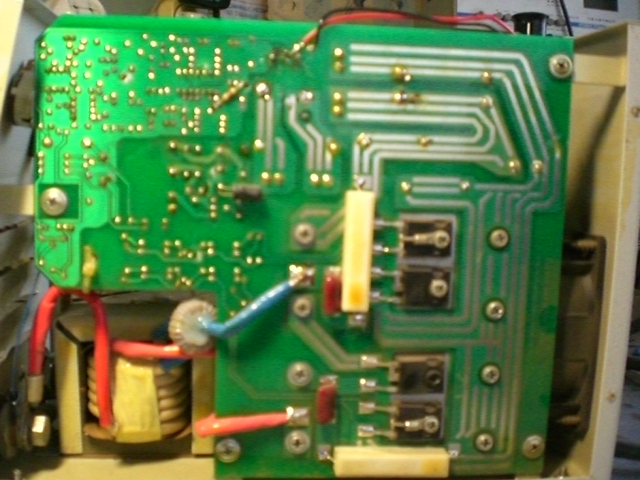

Вложение 2544Вложение 2545Вложение 2546[ATTACH=CONFIG]2547[/A
Написал на почту в эту шарашку в Ростове на Дону, -Неужто такая секретная информация по вашему изделию? Ресанты и другие инвертора в сети в свободном доступе., как будто кто то ваш хлеб отбирает... Они отивечают-
Это политика компании.
Ресанта не боится выкладывать схемы, т.к. ниже чем они цену на продукцию вряд ли кто может дать...
Разве если только мы станем размещать своё производство в Китае, как и они, тогда можно было бы потягаться...
Но качество продукции и рабочие места в России большего стоят.
С таким еще не встречался. Единственное что могу посоветовать найти точки питания 24в,они идут на включение реле и подать туда от другого источника питание.Можно через амперметр замерить потребляемый ток. Должен потреблять в пределах 200 ма.
П:confused:одкинул TOP224Y и диод шотки после вых.транса блок питания начал периодически цыкать но в режим не входит. Подкинул емкости ,оптроны та же песня, пока отложу а то не когда,может завтра придет вдохновение.Цитата:
Сообщение от михаил 2
Если цыкает это идет где то нагрузка и срабатывает защита.Для этого я и писал что подать 24в и не включая инвертор в сеть проверить потребляемый ток питания платы управления. Осцылографом проверь драйвер, импульсы на шестой ножке uc 3845 и на затворах силовых ключей.
Еще добавлю если стоит TOP224Y то питание не с выходного транса а от сети.Это импульсный стабилизатор. Значит там должен стоять маленький импульсный транс.
Запустил я этого зверя, заменил ограничительный диод в цепи TOP224Y и все ожило. Михаил спасибо за участие, успехов тебе !
Вложение 2688Какие номера диодов вы поменяли?
Там схема практически Телвина 164. Только питальник собрали.
