Китайские аппараты под брендом Modern Welding. Есть интересная 250 амперная модель, работающая на напряжении 220 и 380 Вольт (Как 380 - межфазно или с нулевым проводом, пока дистрибютор сказать не может, аппараты появятся к сентябрю). 200т амперный аппарат здесь. Остальные по мере наполнения сайта
Сварочный инвертор Modern Welding MMA-140 видеообзор
Короткий обзор от магазина "ЭлектроХаус" китайского сварочного инвертора Modern Welding MMA-140
Оставляйте Ваши отзывы!
внутри очень похож на днипро
Очередной тест от интернет-магазина "ЭлектроХаус". В качестве испытуемого Сварочный инвертор Модерн Велдинг MMA-200 IGBT (Современная сварка)
Оставляйте Ваши отзывы:)
Тест сварочного инвертора Modern Welding TIG-250 IGBT от интернет-магазина ЭлектроХаус. Мы в первый раз пробовали варить аргоном:)
Не кидайтесь валенками:)
Оставляйте отзывы:)
Просмотрел я ролик на youtube, где Гроздов испытывает инвертор Modern Welding MMA-200. Для меня остался один совершенно туманный вопрос: надписи и функции левого и среднего регуляторов:
левый регулятор имеет надпись "антиприлипание", но согласно боковым маленьким рисункам/графикам, это горячий старт (т.е. регулировка процента избыточного тока в момент поджига);
средний регулятор имеет надпись "горячий старт", но согласно боковым маленьким рисункам/графикам, это форсаж дуги (т.е. регулировка процента избыточного тока при укорочении дуги, т.е. при уменьшении напряжении дуги, иными словами влияние на ВАХ дуги).
На данный момент я рассматриваю данный сварочник как альтернативу Патон 160P, но из-за нерешенных вопросов (google и youtube так и не помогли) боюсь покупать Modern Welding MMA-200 (для меня крайне важна регулировка форсажа тока). Инструкции я так же не нашел. Пожалуйста, если у кого есть, выложите инструкцию по данному инвертору, либо раскройте вопрос по регулировкам.
P.S. Данный вопрос так же актуален и для моделей Modern Welding MMA-250 IGBT и Modern Welding MMA-300 IGBT, только там левый и средний регуляторы имеют названия "горячий старт" "антиприлипание" соответственно, но рисунки рядом с ними так же сбивают с толку. Заранее спасибо.
Гм... Частично отвечаю самому себе. После просмотра роликов на youtube, я понял, что у инверторов Modern Welding MMA-140 и Modern Welding MMA-200 IGBT антиприлипание (т.е. антистик - уменьшение тока на выходе инвертра при залипании электрода для предохранения его от раскаления) не работает. По идее форсаж тока подстраховывает от залипания, но после залипания это не поможет. Конкретно для модели Modern Welding MMA-200 IGBT (согласно ролику из youtube) при установленном токе 59А (электрод 3 мм) при залипании ток поднялся до 100А (средний и левый регулятор были не в нулевых положениях), что однозначно намекает на наличие форсажа тока (неизвестно, регулируемого ли) и на отсутствие классического антистика. В общем, данные китайские модели на момент обзоров имеют данный недостаток, который нежелателен, если приходится варить тонкими электродами. Осмотр внутренностей показал использование мостовой схемы силовой части, что до 200А совсем не обязательно (косой полумост в ремонте будет дешевле). В целом, для дома модель Modern Welding MMA-140 очень даже ничего: цена адекватная, параметры честные; на просаженых сетях работает стабильно; с надписями вопросов не возникает.
Но вопросы по надписям для моделей на 200А и выше до сих пор актуальны.
Спасибо Сергею Гроздову и Станиславу Закомирному за тестирование и обзоры.
этот как и многие другие китайцы, клон АРСа. мостовая схема силы и ТТ по среднему. форсаж стало быть заложен в схему и соответственно не регулируется. регулятор там по ходу горячего старта. а антистик у этих аппаратов снижает ток не до нуля, а примерно до 30 ампер. тонкий электрод при этом раскаливается
Для моделей от 200А включительно имеется 3 регулятора. Если 2 из них регулируют ток и горячий старт, то что тогда регулирует третий регулятор?
На счет антистика уточняю: не работает вовсе (т.е. значение тока не сбрасывается ни сразу, ни через время).
Привет всем еще раз. Сегодня с магазина el.zp.ua (почта shop@el.zp.ua) прислали ответ:
На аппарате не правильно написано , в инструкции описано правильно: Вложение 3628
В общем, вопрос решен, осталось только "созреть". Всем спасибо.
Привет всем. Привезли сегодня мне сварочный инвертор Modern Welding MMA-200 IGBT.Успел немного его протестировать.
По порядку: поигрался настройками. Настройка горячего страрта позволила мне зажигать электрод 2 мм (АНО-21, vistec) “без феерверка”. Т.е. с выкрученным по часовой стрелке решулятором “горячий старт” электрод в начальный момент плавился настолько, что возникали сильные брызги и образовавшийся с избытком расплавленный металл вызывал залипание электрода (это без использования форсажа дуги). По крайней мере варить двойкой с выключенными горячим стартом и форсажем дуги стало более-менее удобно (только осталось набить руку ровно вести электрод, т.к. для более тонкого шва точность ведения должна быть выше).
Теперь о функции форсажа дуги. Испытывал так: на электроде 3 мм (тот же АНО-21, vistec) устанавливал ток 70А и пытался проследить "на глаз" увеличение тока при уменьшении длины дуги. С трудом, но заметил: когда электрод буквально “втапливаешь” в сварную ванну, то ток увеличивается и “залепить электрод” сложнее, чем с выключенным форсажем. Это единственный плюс этой ф-ции (подстраховка от залипания). В остальном диапазоне длины дуги (от короткой до стандартной), наклон ВАХ дуги не меняется (опять таки, "на глаз"). Отсюда вывод: использовать данный инвертор как источник тока для полуавтомата не выйдет. Да и более глубокой проварки шва этот форсаж не даст. Длины кабелей - по 2 метра (хотя был бы непротив, чтоб кабель с электрододержателем был 3 метра).

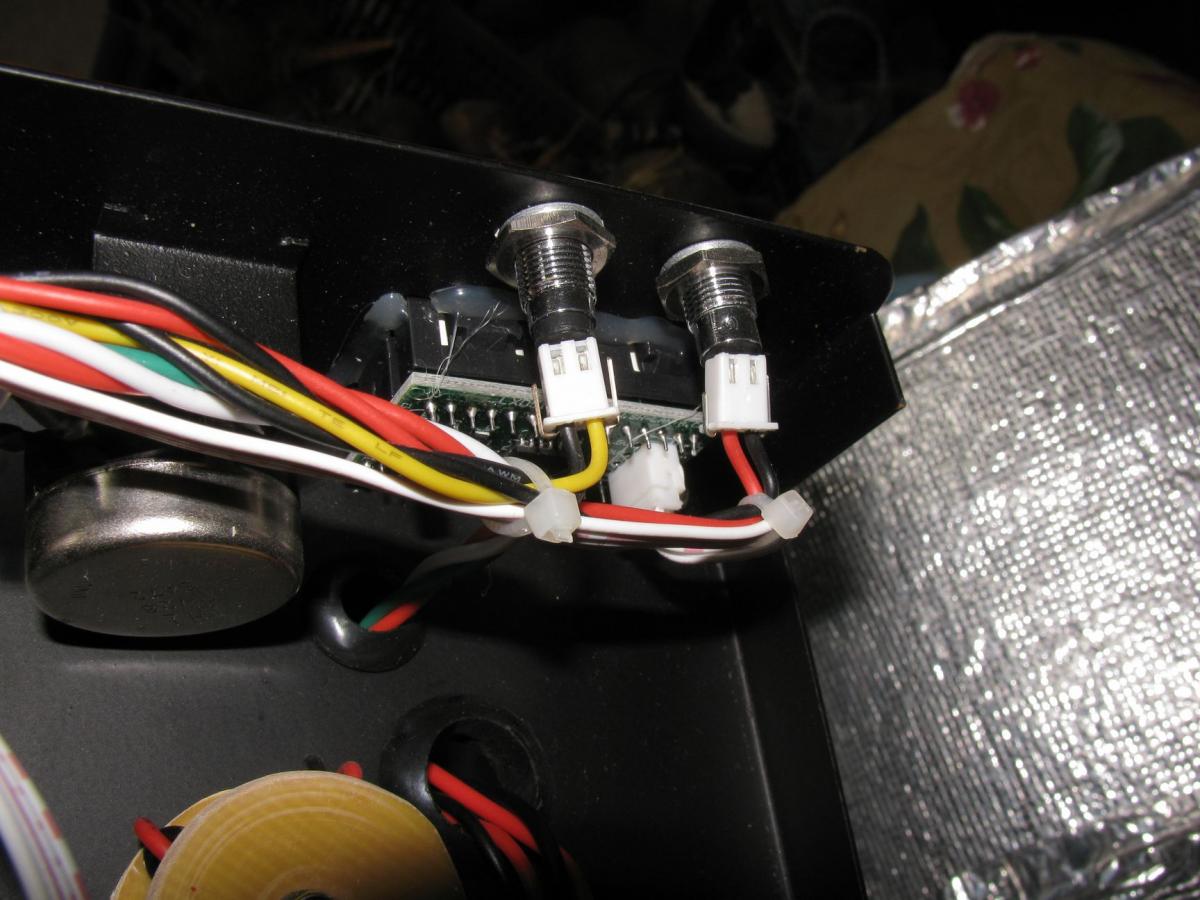

Теперь о приколах. Немного китайчатины: вот так подсоединены индикаторные диоды:
Вложение 3664
Теперь главный прикол: электрододержатель, здоровый, собака:
Вложение 3665
Вопрос, зачем электрододержатель на 500А (не знаю, амперы китайские или нет, но не всегда удобно работать громоздким держателем).
Пытался резать металл на 195А (это максимум по индикатору) с надеждой, что у меня выбьет свет (автоматы вроде на 25А), но не выбило, что странно (придется тестером выяснить что там у меня в сети на переноске, мало ли какая просадка).

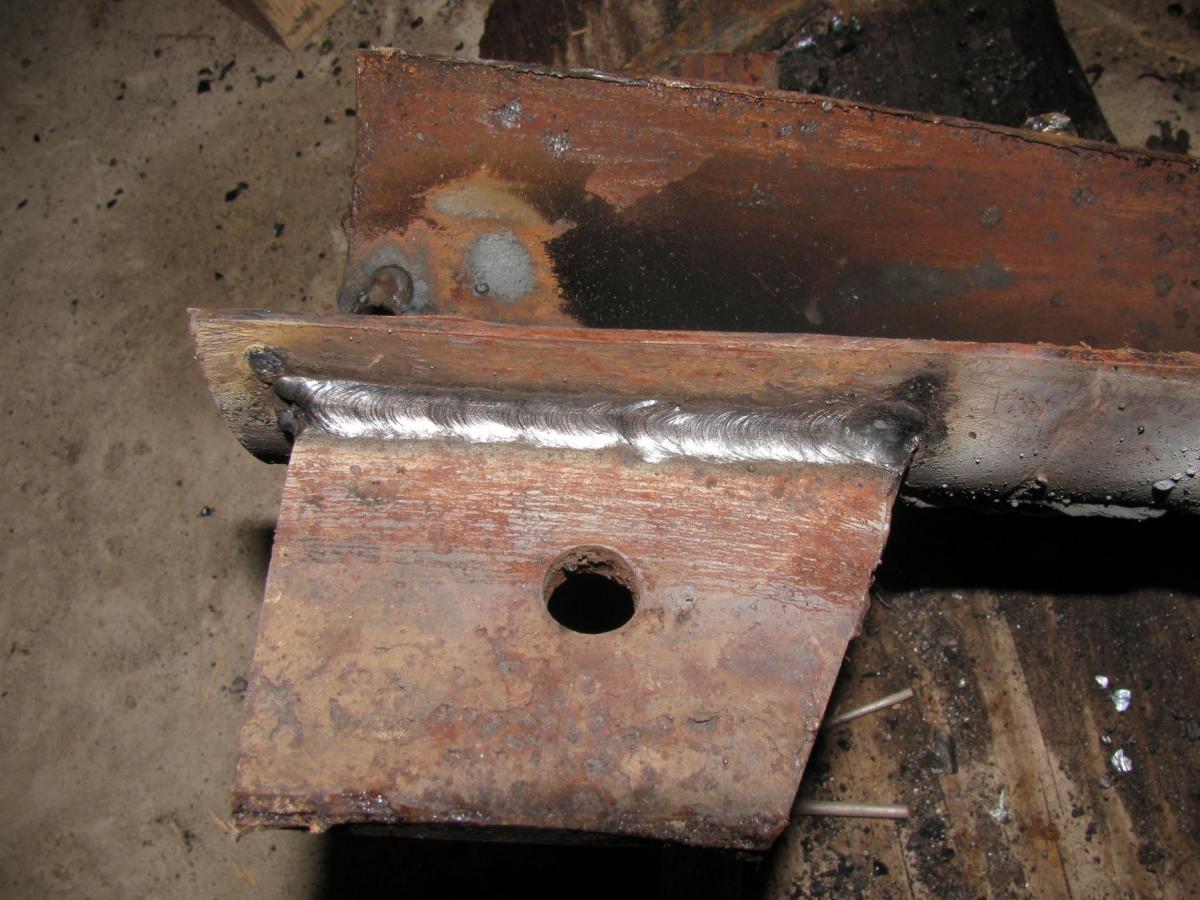

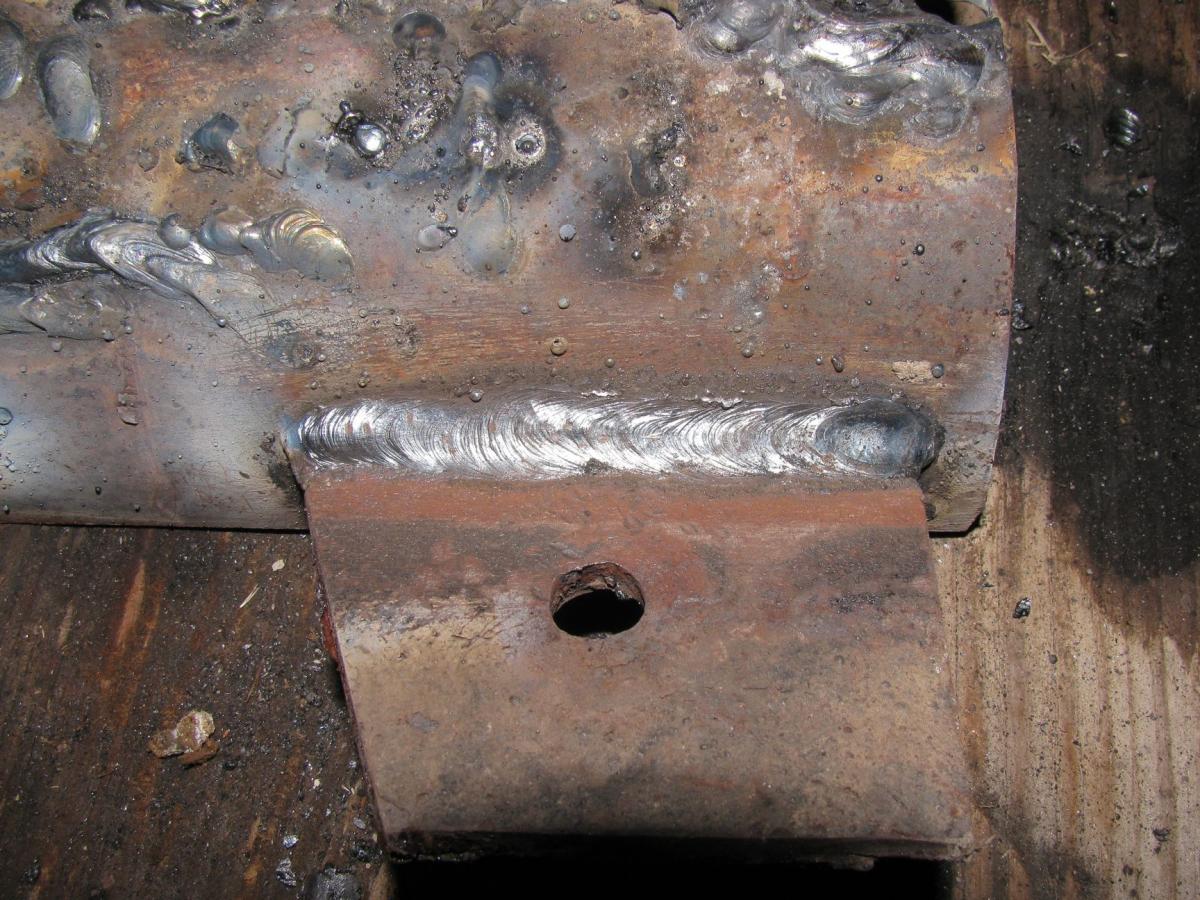

Ну и пару швов на 100А тройкой:
Вложение 3666Вложение 3667
В целом, я инвертором доволен. Но, если бы не пришлось варить электродом 2 мм, то взял бы Modern Welding MMA-140 MOS (сэкономил бы). Остальным для дома я бы рекомендовал ИИСТ-140, все таки сервис под рукой в течении гарантийного срока это плюс.
А разве вторым аппаратом нельзя варить электродом 2мм.? У меня было в пользовании 2 разных по схемотехнике инвертора , оба имели только регулятор тока и ничего более , и обоими я варил электродами 2-кой . Я думаю напрасно вы заморачиваетесь этими наворотами . А то что аппарат мощнее взяли , так это не плохо , а даже наоборот , работая с запасом возможно дольше будет жить .Цитата:
В целом, я инвертором доволен. Но, если бы не пришлось варить электродом 2 мм, то взял бы Modern Welding MMA-140 MOS (сэкономил бы).
Андрюха
Возможно вы правы. Конечно можно варить электродом 2 мм, не считая небольших неудобств при розжиге дуги:Цитата:
напрасно вы заморачиваетесь этими наворотами
Возможно это несколько преувеличено, т.к. имело место только при розжиге холодного (или уже остывшего) электрода. Приспособиться можно, особенно если разжигать холодный электрод на чем-то другом, а разогретым уже проводить сварочные работы на изделии. На всякий случай укажу, что в основном варю вистековскими АНО-21. Возможно с другими электродами (монолит, к примеру) этой проблемы нет.Цитата:
с выкрученным по часовой стрелке регулятором “горячий старт” электрод в начальный момент плавился настолько, что возникали сильные брызги и образовавшийся с избытком расплавленный металл вызывал залипание электрода
Еще причина покупки инвертора с регулируемым форсажем тока - надежда, что эта регулировка будет действовать в широком диапазоне напряжений дуги для возможности использования инвертора как источника тока для полуавтомата (точнее для механизма подачи проволоки, как задел на будующее). Но надежда после испытаний рухнула. В общем, я так понял, что при нужде полуавтомат лучше брать отдельный (пусть даже не из дорогих).
Так же неотключаемый форсаж дуги может отрицательно сказаться при эксплуатации на просаженых сетях. Бывают случаи, что этот форсаж расчитан неверно: при укорочении дуги ток возрастает непропорционально, отсюда возникает рост потребляемой мощности при укорочении дуги. Но для просаженных сетей так же есть проверенные решения:Ну и насчет мощности:Цитата:
для дома я бы рекомендовал ИИСТ-140
Единственное, что я прямо (не кривя душой) хочу сказать, что переплачивать за ненужные (а тем более, за неправильно реализованные) функции совсем не обязательно. Возможно я именно переплатил: сварочник мне обошелся в 5200 грн. Да, я делал ставку, что дополнительные регулировки смогут пригодиться, но я не ожидал, что одна из них (форсаж дуги) сделаны почти "для галочки". Как я писал в предыдущих сообщениях, аппарат выбирал как альтернативу "Патон-160P".Цитата:
А то что аппарат мощнее взяли , так это не плохо , а даже наоборот , работая с запасом возможно дольше будет жить
Я 2-кой пользовался TIGARBO (каменск-шахтинский завод) , есть так же VISTEK , но их ещё не распаковывал , те ещё не кончились . Вообще VISTEK хорошие электроды , ими доволен (только 2-ку ещё не пробовал ихнюю). Форсаж дуги , это вобщем то функция которая срабатывает (увеличивает ток) при снижении напряжения в дуге ниже определённого порога , почти перед КЗ ( в конце характеристики) , либо имеет линейную зависимость , но опять же только в конце характеристики . Эта функция в определённом смысле присутствует и в классическом трансформаторном источнике для ММА сварки , без этого было бы плохо . Полуавтомат в идиале конечно лучше отдельный , самостоятельный .
Т.е. "де-факто" это регурировка тока КЗ. Впринципе и в таком виде может и пригодится, особенно для потолочных швов. Так то и так. По крайней мере, в том же Патоне эта ф-ция работает так же. Просто получить "глубокий провар шва" (как это пишут в характеристиках) на такой короткой дуге... блин, на днях попробую еще раз (дуга то действительно не тухла и электрод не лип при выкрученном вправо регуляторе форсажа). Посмотрю разрез. Может действительно именно так и нужно. В общем, всем спасибо.Цитата:
это вобщем то функция которая срабатывает (увеличивает ток) при снижении напряжения в дуге ниже определённого порога , почти перед КЗ
Не , немножко не так . Форсаж не регулирует ток КЗ . Ток КЗ по идее не должен превышать 1,5 рабочего тока , его ограничением занимается другая система . При крутопадающей характеристике на рабочем участке при изменении напряжения (длины дуги) в определённых пределах , ток поддерживается неизменным . Но когда дуговой промежуток сильно сокращается (например при отделении от электрода большой капли , которая почти закорачивает собой промежуток) , и напряжение снижается ниже к примеру 15 В.(т.е. ниже нормы , предшествующее КЗ) , система получает сигнал и срабатывает форсаж , т.е. происходит кратковременное увеличение тока для интенсивного , форсированного расплавления этой капли . Если за какой то промежуток времени (доли секунды) капля не расплавилась , не перешла в ванну , промежуток оказывается в КЗ , и срабатывает ограничение тока КЗ , или срабатывает антистик . Это касается инверторов . А в трансформаторном источнике происходит примерно похожее , только нет времени задержки перед ограничением тока КЗ для отработки форсажа , как в прочем и самих этих систем , там всё происходит естественным путём и зависит от конструкции и соответственно характеристики самого аппарата . Что делает регулировка форсажа в инверторе точно не знаю , не вникал , возможно регулируется время действия , а может и напряжение при котором он срабатывает (что скорее всего) .
