При включении начинает работать вентилятор и слышны щелчки похожие на реле. При вскрытии корпуса оказалось что сгорел диод SD3D заменил но через промежуток времени 1-4 сек. он тоже сгорел. Визуальный контакт не дал результата. Кто подскажет какие могут быть проблемы.
Вот 200-ка.
Думаю - отличия только в количестве силовых...
Вложение 1575
Большое спасибо буду смотреть. Ну а так от чего может сгореть именно этот диод?
По приведенной мной схеме - где он?
Какое наименование?
На схеме этот диод D9 ES3D.
И очень греться конденсатор С12. Наверно из за большого тока вопрос с откуда он идет? Я грешу на трансформатор но он рабочий.
Вот он-то видимо и умер. (Очень вероятно)Цитата:
И очень греться конденсатор С12.
И 24 В коротятся этим кондером и при этом горит последовательный диод.
Кондер поставьте такой-же емкости но на 63 В.
Andt61 Я побывал прозвонить кондер он заряд держит вообщем как новый но я попробую. Так как все детали в норме горелого или вышедшего из строя больше ничего нет. Просто поставить С12 по мощнее. Спасибо за совет.
Еще может кулер садить БП.
Кулера перед "кончиной" начинают кушать очень большой ток.
Попробуйте стартануть без кулера.
По всем признакам перегруз БП.
Аппарат пытается стартануть по первичной цепи самопитания, а на питалово от вторички транса перейти не может.
Припаял все хорошо но теперь нагревается R3 как проверить БП.
Я просто не хочу вести в сервис но и с этой проблемой первый раз сталкиваюсь. У меня было что кондер выйдет из строя но не такое что ставишь одно ломается другое.
В таких и подобных аппаратах я подаю ( не включая аппарат в сеть !!!) + 24 В на разъем J1 в соотв. полярности.
Далее смотрим есть ли на ее выходе 15 В.
Если они есть - осцилом смотрю , что на ШИМке и далее до затворов ИЖБТ .
При этом контролирую ток по + 24 В.
Та схема которую Вы мне дали спасибо большое. Но я некоторые символы прочитать не могу что они означают я не радиотехник((( А горняк и некоторые символы я не знаю. И не могу найти БП на схеме подскажите пожалуйста. За ранние спасибо))) Решил проверить еще БП так как все остальное рабочие горелого нет.
Питание аппарата происходит так:
При включении в сеть переменка 220 В через резистор R1 попадает на выпрямительный мост PD1 , выпрямляется, фильтруется конденсаторами C4,C5,C8.
После кондеров имеем постоянку 310 В .
Это напряжение через резисторы R5 и R6 гасится и попадает на вход стабилизатора U1, на выходе которого получаем 15 В питания цепей управления .
Получив это питание включается реле, которое коротит R1 и "заводится" преобразователь.
После этого питание U1 происходит от вторичной обмотки силивого трансформатора по цепи разъем J1-D9-D7.
Где-то так.
Вчера при проверке сварочного он заработал работал минуты 3. Поставил все также как и было все такие же диоды и кондеры. Но через 3 минуты вообще потух. Он умер??
Работал на ХХ или под нагрузкой ?Цитата:
Поставил все также как и было все такие же диоды и кондеры. Но через 3 минуты вообще потух. Он умер??
Не попробовать связать ли Вас с харьковчанином, который ремонтит сварочные инвертора ?
Боюсь, что таким образом мы дистанционно его не поднимем.
Работал без нагрузки. И я чувствую что я уже надоел. Но самое интересное я живу в Донецке меня взламывали не раз хоть и пароль хороший был вот и выхожу из ситуации. Я живу в Кировском районе.
Если можно с Вами как не будь связаться я объясню ситуацию. Нет, могу подъехать. Есть еще вариант подскажите сервисный центр я не могу найти не одного в инете.
Ни грамма не надоел, однако.
Глянь личку ))))0
Уважаемые форумчане. Помогите еще одному несчастному советом по ремонту сварочного аппарата инверторного типа Кайзер 250.
Аппарат приобретён летом 2013 и исправно служил в домашнем хозяйстве (по мелочи). Сегодня 22.01.2014 оторвалась петля на воротах и я взял его из гаража (гараж не отапливаемый, температура на улице минус 11 градусов) и решил приварить петлю. Аппарат включил в сеть и включил в тумблер. Тумблер засветился, светодиод на лицевой панели моргнул и потух, вентилятор не заработал (как обычно). Попробовал электродом варить - ничего. Прислушался вентилятор не работает и еле-еле слышатся щелчки с четким периодом повторения. Аппарат занес в дом и дал пол дня отогреться. Вечером включил (без электодов) - ничего, тумблер сзади светится, светодиод на лицевой панели не горит, вентилятор не работает и еле-еле слышатся щелчки с четким периодом повторения. Вскрытие аппарата ничего не дало: горелых деталей не видно, запаха горелого тоже не ощущается, дорожки на печатной плате целые (на первый взгляд). Подскажите с чего можно начать ремонт. Фото внутренностей аппарата прилагаю. Заранее спасибо.

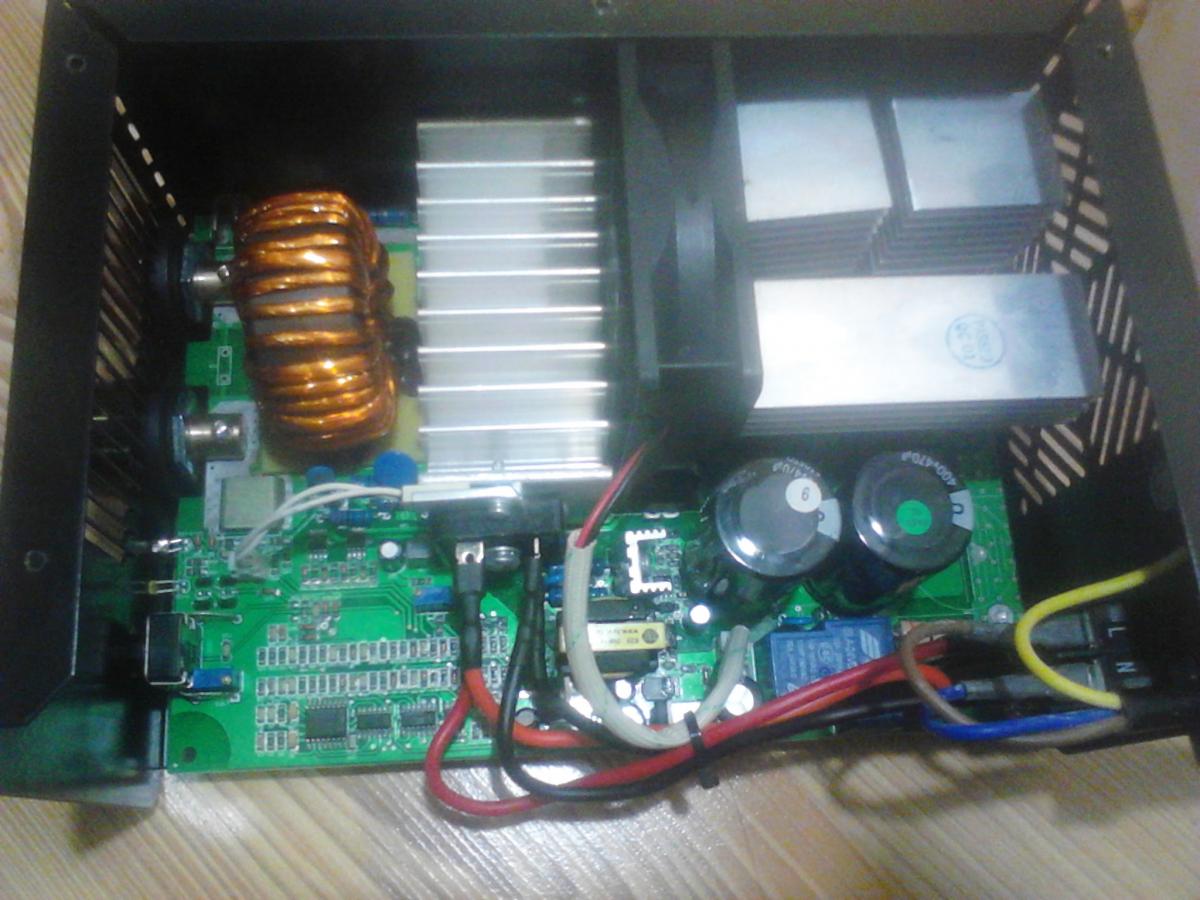

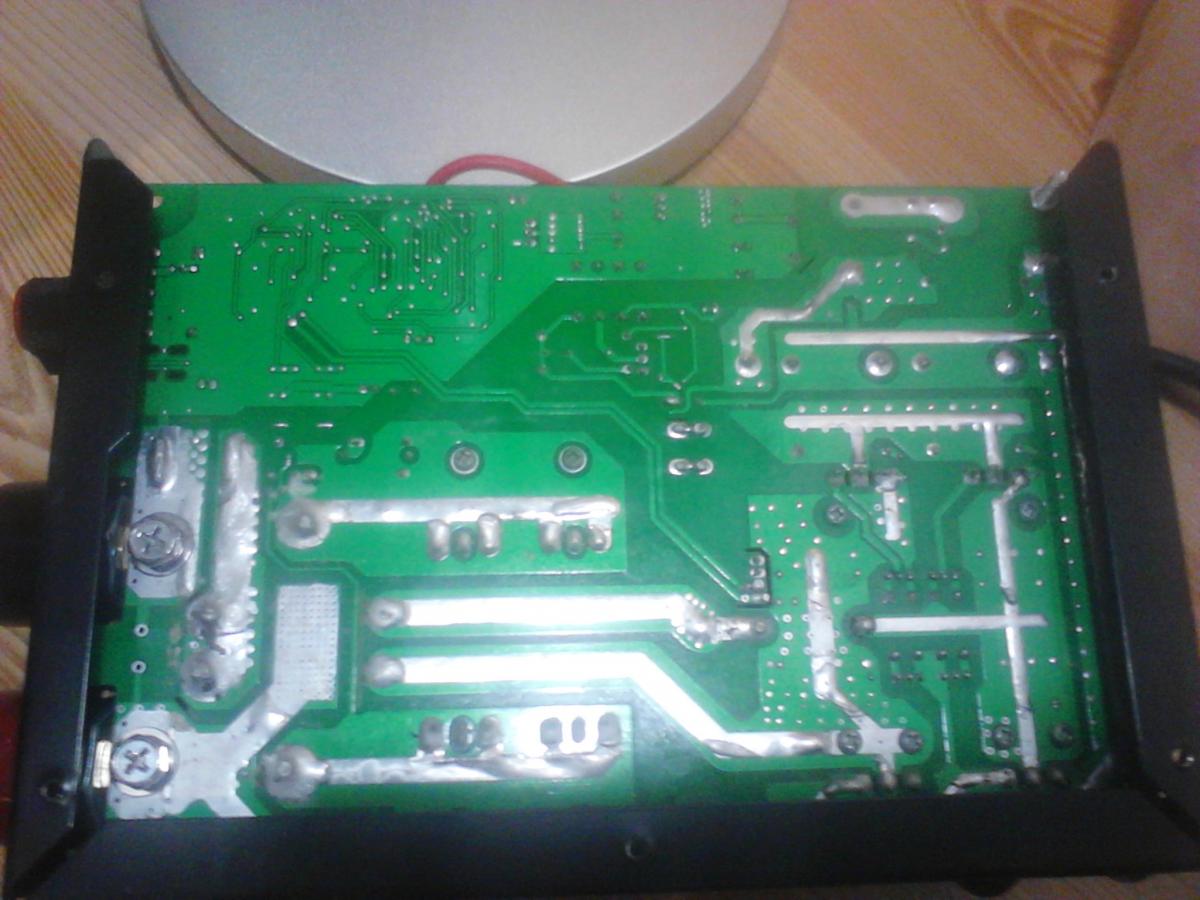

Вложение 2418Вложение 2419
вам,уважаемый,по ходу,нужно в сервис обратится или в рем.мастерскую.гарантии нет?
После внешнего осмотра ремонт нужно начинать с замеров питания.
Это у Вас Кайзер уже нового образца, в том экземпляре , что попадался мне в ремонт был низкого качества трансформатор в блоке питания, там настолько все тесно налеплено , что я просто выбросил родной трансформатор, и прикрутил в районе входного диодного моста свой импульсный самодельный блок питания (он на 2 выходных напряжения). Работает после ремонта нормально уже полгода каждый день (на предприятии ). Его "родной" схемы я не нашел , хотя она и ни к чему мне , аппарат по схемотехнике клон САИ, за исключением блока питания. Так что с блока питания и надо начинать, правильно человек выше советует . Но доступ к блоку питания такой дебильный , я б сказал вообще ограничен сильно, и детали там СМД, если нет навыков ремонта лучше отдайте специалисту, хотя в "глуши" такого нелегко найти, если есть сомнения в квалификации мастера, то лучше ищите другого, а то могут так перепахать аппарат, что его впору будет только выбросить.
Уважаемый optopara 2
Сегодня отдал Кайзер на ремонт более опытному человеку, так как действительно своей квалификации недостаточно. Если можно расскажите по подробней про "я просто выбросил родной трансформатор (где стоит???), и прикрутил в районе входного диодного моста свой импульсный самодельный блок питания (он на 2 выходных напряжения КАКИЕ?)". Что за блок питания, самодельный или готовый из какого либо устройства и особенно про точки подключения в схему сварки. Я бы эту информацию отдал более опытному человеку, а то он сказал: - "Сварки еще не приходилось ремонтировать, приноси, будем смотреть". Быть может жто ускорило бы ремнонт.
Однако всеравно спасибо за намек про блок питания, т.к. светодиод не горит и вентилятор не крутится.
2 недели назад делал еще один такой же аппарат, неисправность аналогичная- вышел со строя БП. По свежей памяти дополню , что блок питания на 2 напряжения +24 и -24 вольта , из которых линейными стабилизаторами типа 7815 и 7915 делается +15 В и -15 В соответственно . +24 В питает вентилятор, +15 вольт управу , -15 вольт требуется операционным усилителям в управе . Без замены(или перемотки) трансформатора БП думаю ремонт нецелесообразен, так как китайцы "криво" их мотают. Мне проще сделать отдельный импульсный БП, чем перематывать китайский трансформатор, и ковыряться на маленьком пятачке платы , огороженным со всех сторон крупными деталями .
