Хочу сделать вот так:
Вложение 36 Вложение 37 Вложение 38

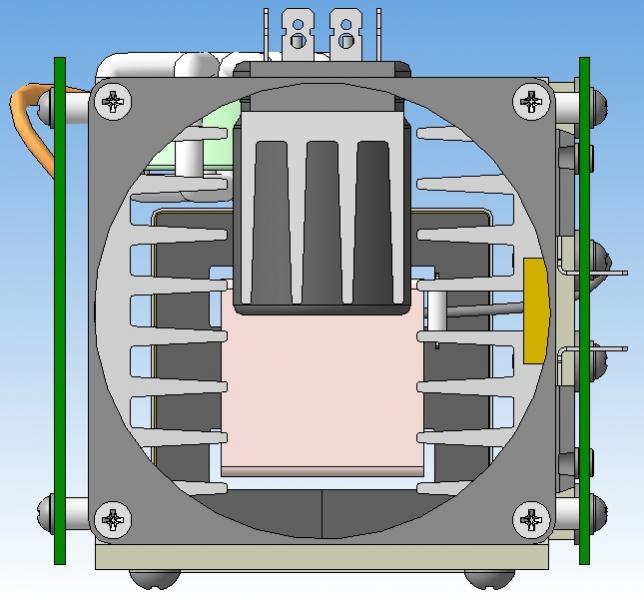

Идея в том, чтобы сделать трубу без утечек воздуха и так,чтобы компоненты не находились внутри неё (кроме моста и конденсаторов). Там не нарисована верхняя плата (управления), трансформатор, дроссель и много чего еще.
Можно ли так делать?
По поводу конденсаторов- идея в том, чтобы после прохождения воздуха через радиатор диодного моста он рассекался о круглый корпус первого конденсатора и направлялся равномерно на радиаторы диодов и транзисторов. Трансформатор или дроссель туда не влезут(расстояние между платами-92мм). Для охлаждения трансформатора оставлено окно снизу.Выложу рисунки расположения трансформатора скоро.

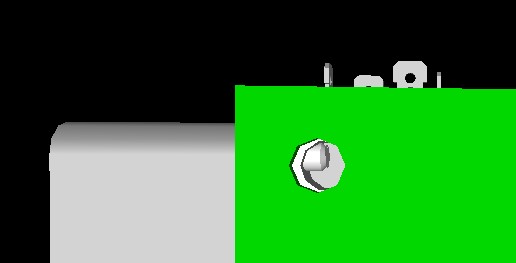

Вот как-то так: Вложение 39. А поскольку сразу за ним стоят и другие конденсаторы, поток всё время будет направляться на боковые радиаторы и только после последнего вернется на верхную часть трансформатора. Для этого,наверное,придется отодвниуть их от диодного моста и уменьшить расстояние между ними.
Два кондёра расположи внизу лёжа,клемами внутрь,третий за ними или за радиаторами перп. корпусу,лёжа.Цитата:
Сообщение от 100500
100500, почти все доступные широко распространённые вентиляторы для охлаждения расчитаны на создание потока воздуха определённой скорости при минимальном аэродинамическом сопротивлении пространства за ними. Т.е. они не предназначены для создавать какое-то заметное давление за собой при повышенном сопротивлении потоку. Иначе снижается их эффективность, насколько сильно - не знаю.
Да,аналитически смоделировать это дело не представляется возможном из-за сложности конфигурации, поэтому будем попробовать...Цитата:
Сообщение от лысый
Долго искал, нашел вот такую штуку - софт из класса CFD (говорят, один из самых адекватных для расчета охдаждения в электронике). Будем теперь искать демо-версию :) http://mentor1.na5.acrobat.com/p50364019/- запись презентации,если кому интересно
Попробуйте увеличить расстояние между радиатором диодного моста и конденсатором. Так как обтекание конденсатора начинается на некотором удалении от конденсатора (на картинке от "12.03.2011 17:27" это видно). А радиатор установленный в плотную будет этому мешать. Из за этого сопротивление протеканию воздуха через радиатор диодного моста возрастет и воздух будет течь мимо него. Это как в электронике распределение количества воздуха по каналам будет пропорционально сопротивлениям в этих каналах.
Да, я вот как раз так и хотел сделать. Понял это уже после того, как выложил картинки.Цитата:
Сообщение от ELSVA

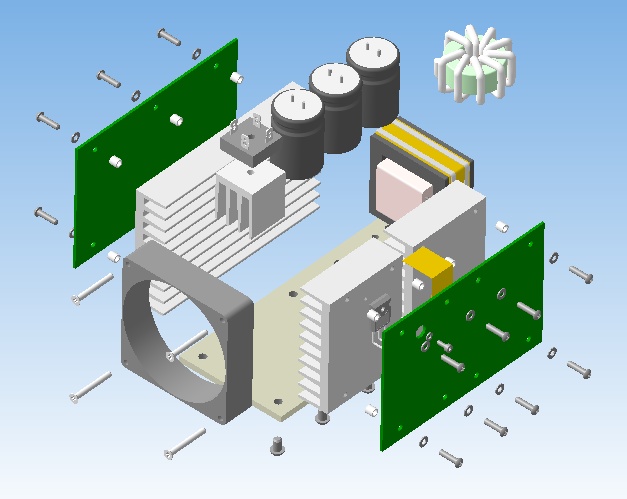

Инвертор получается совсем маленьким,что радует:
Вложение 59 Вложение 58 Вложение 57
Трансформатор на E65 (здесь крепления не показаны). Идея в том, что выводы трансформатора расходятся в разные стороны- на платы транзисторов и диодов. Над трансформатором будет дроссель на торе,наверное.
Стопицот, так сделать аппарат "совсем маленьким" - это не иначе главная дебютная идея? А у вас есть достаточно внятный ответ на вопрос "а зачем собсно совсем маленький"? Простота конструкции и удобство сборки во многих случаях имеют гораздо большее значение (что в вашем случае явно страдает дебютной идее на потребу). А размер и вес достаточно чтобы были просто приемлемыми. Или "сделать ещё меньше" - это для вас типо такой вид спорта?
Нет,что вы,я такой спорт не приветствую.Главное- чтобы хорошо работал. Я хоче сделать его по классической схеме,и только после этого проверять мои собственные идеи. Хотя если говорить про некие "идеи-фикс",которые у всех в определенной мере есть, хочется сделать хорошее и правильное охлаждение.Цитата:
Сообщение от лысый

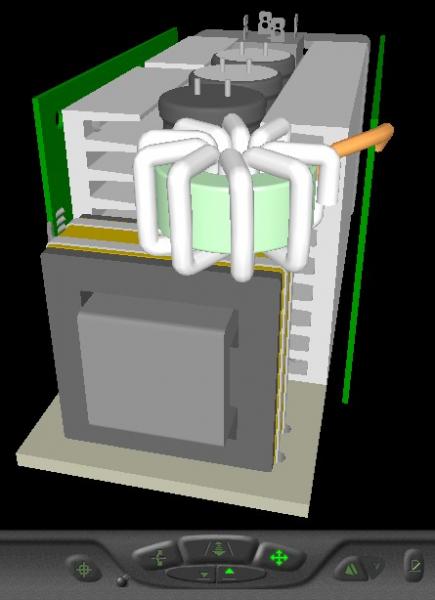

Очередной вариант:основание будет из текстолита или стеклотекстолита. По инвертору можно походить прямо из браузера (надо скачать и установить VRML-плагин,например здесь: http://cic.nist.gov/vrml/cosmoplayer.html#AUTOMATIC). После этого перезапустить броузер и открыть эту ссылку: http://adels.zp.ua/wrl/2011_03_24.wrz (там не очень удобное управление,но при желании можно быстро разобраться: отключить гравитацию и увеличить скорость перемещения). И выбрасывает оно в не очень удобное место - в начало координат, если выбраться оттуда,получится что-то такое: Вложение 61
Пример того,чем может быть полезно 3D: просверлил отверстие,а там уже кто-то есть...

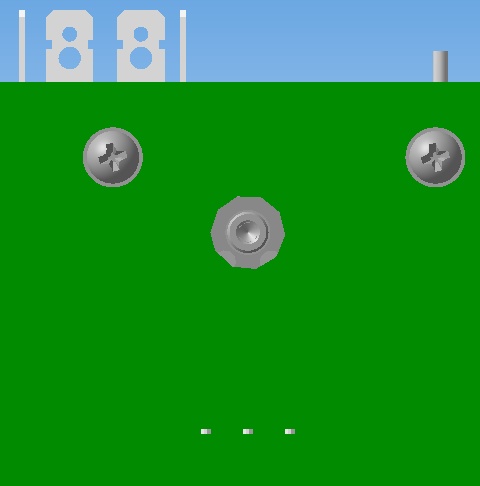

Вложение 62
Ну и новое "полетать": http://adels.zp.ua/wrl/2011_03_26.wrz . Есть примерное расположение выходного дросселя и платы отодвинуты на правильное расстояние от радиаторов.
Вложение 63
Вот такое придумано:
Вложение 64 Вложение 65 Вложение 66

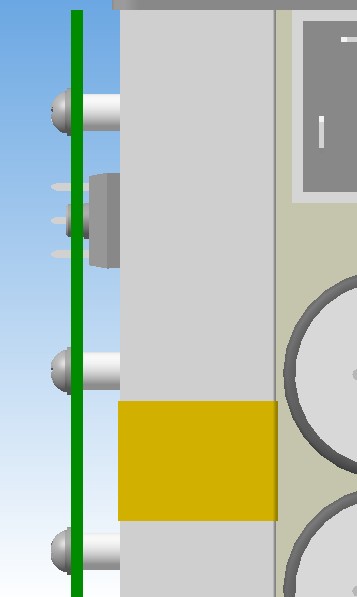

Преимущество в том, что монтаж получается очень легким, нет никакой механической нагрузки на платах и корпус транзистора снизу дополнительно придавливается выводами,которые впаяны в плату на соответствующую длину.

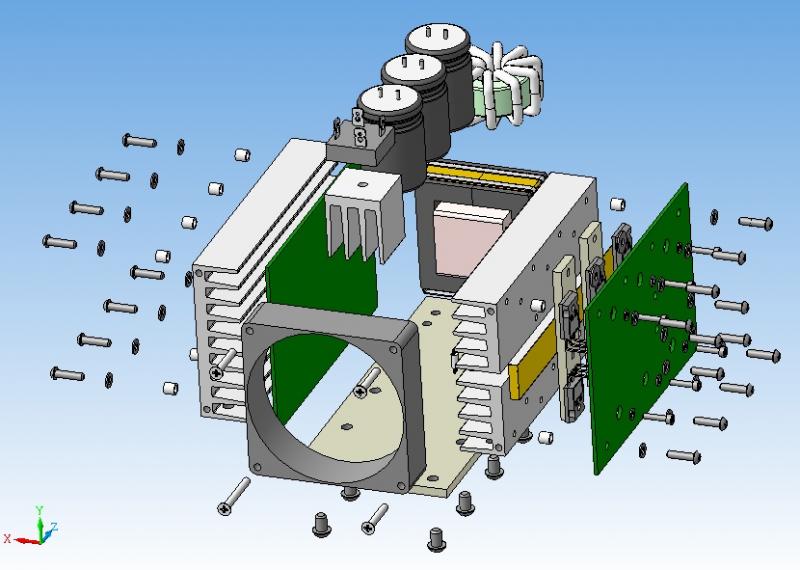

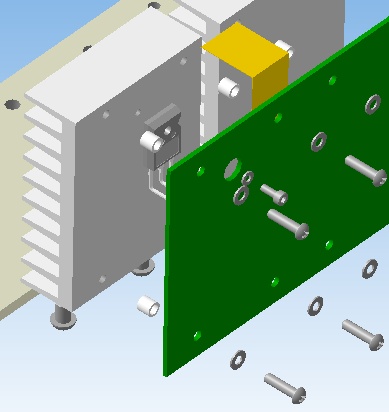

Общий вид в разобранном состоянии: Вложение 68
Вариант для "полетать" в разобранном виде: http://adels.zp.ua/wrl/2011_03_28.wrz
Изменилась конфигурация радиаторов транзисторов- поменяли одни проблемы на другие (но менее значимые):
Вложение 75 Вложение 76 Вложение 77

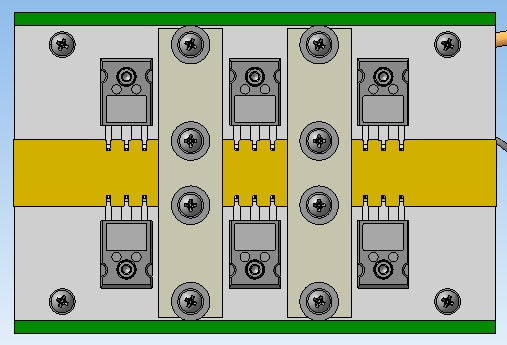

Улучшилась равномерность нагрева транзисторов, плата транзисторов стала симметричной. Но появилась необходимость в дополнительных стойках для крепления верхнего радиатора.
Вот,наконец-то появились первые "наброски карандашом" реального инвертора:
http://img40.imageshack.us/img40/7756/93488351.th.jpg http://img847.imageshack.us/img847/783/90174986.th.jpg
Понятно,что до рабочего устройства это еще очень далеко, но всё-таки радует, что "наброски карандашом" запустились без единого баха и выдали 150А сварочного тока на балласте и еще остался хороший запас. Стало видно, что трансформатор надо развернуть на 90* и, как и ожидалось, повылазили еще некоторые тонкости. Но движемся в правильном направлении :-)
