Пришёл в ремонт с диагнозом " Не включается".
Грешу на БП собраном на SD6834.
Запитал от ЛБП на выходе МС импульсов нет. Обнаружил пробитый стабилитрон включенный между ножками питания МС БП. Заменил МС и стабилитрон - результат тот же. Обвязка МС целая.
У кого есть схема?
Схема не нужна, достаточно дата-шита. Если понятен принцип работы - всё проверяется от лабораторника. Оптрон проверяли? Как смотрите импульсы на выходе? Что на 2,3,4 ногах?
По мере ответов на эти вопросы, ответ где проблема должен всплыть.
Не исключена проблема с трансформатором, или микруха "левая".
SD6834 там от +320 идут резисторы как только на ноге питания напряжение достигнет 15 вольт микруха начинает генерить, а дальше от обмотки самопитания. Схема где то есть на форуме кажись. Или даташит в помощь.
Проверял следующим образом:
1. Подключил ЛБП к ножкам питания.
2. Отключил трансформатор и смотрел осликом на 7,8 ножках.
Импульсов нет.
В сварочнике установил её штатно, на 4 ноге 0В.
Присмотрелся к маркировке, сравнил с оригиналом и увидел разницу в качестве маркировки. Такое ощущение что левая МС. Покупал в PROWELD две штуки.
Кто подскажет надёжного поставщика?
Кто подскажет надёжного поставщика? Я покупаю на Вороне - на прошлой неделе забрал у них последние 3 шт.:)
Вложение 9778
Схему нашёл один в один с Вашей. Сам закупаюсь в Вороне.

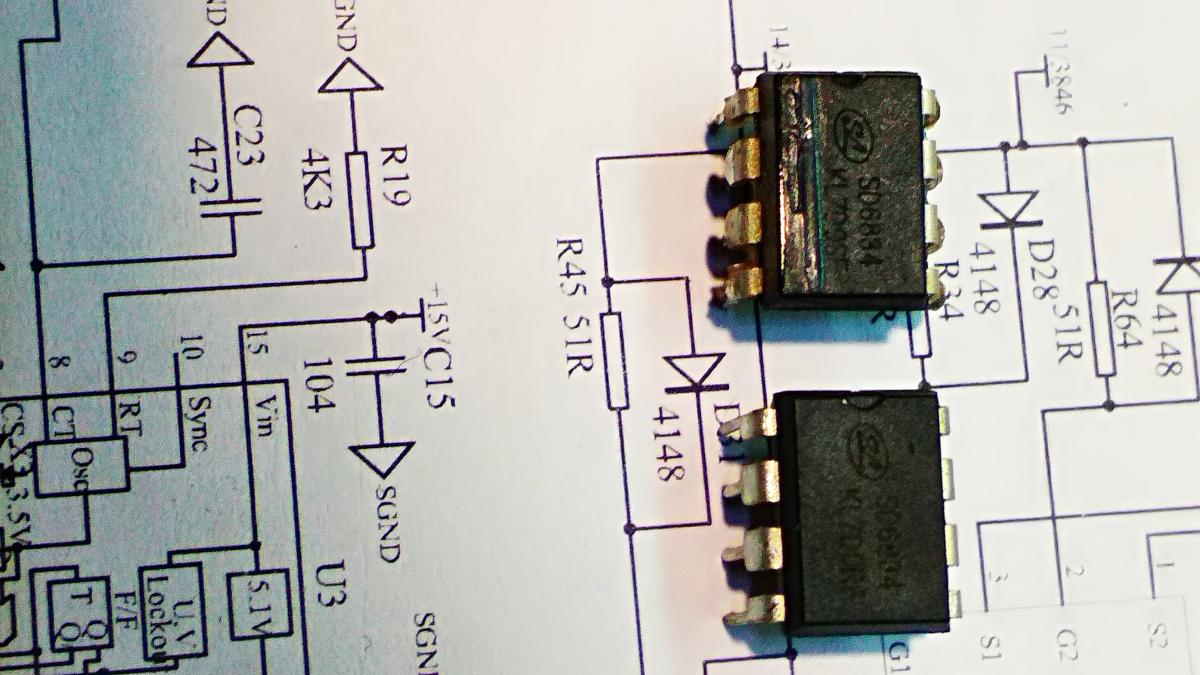

Вот фото оригинал слева, купленный справа.Вложение 9779
вот с Ворона
Вложение 9780
Два вопроса:
на 7,8 ноге относительно чего???
на 4 ноге 0 вольт - не смущает?, запускайте ещё раз от ЛБП, отключите всё от 4 ноги и замерьте.
Ну да - это же не ШИМ с выходом на затвор выходного транзистора - на 7,8 без транса будет - ничего,(то есть без нагрузки). А вот 4 нога - Да - может на корпусе быть через конденсатор или оптопару.
Нагрузил 7,8 ногу резистором 1к, оптопара от 4 ноги отключена, конденсатор 10Н рабочий.
Измерял осликом между 1 и 7,8 ногами - с повышением напряжения питания микросхемы на 7,8 выводах растёт напряжение синхронно с питающим, импульсов нет.
При отключении всего от 4 ножки на ней 0В.
Думаю дальше плясать с бубном вокруг неё нет смысла - или брак или перемаркирована.
