Ресанта САИ 220 - мигает желтый индикатор
Добрый день!
Помогите разобраться с проблемой.

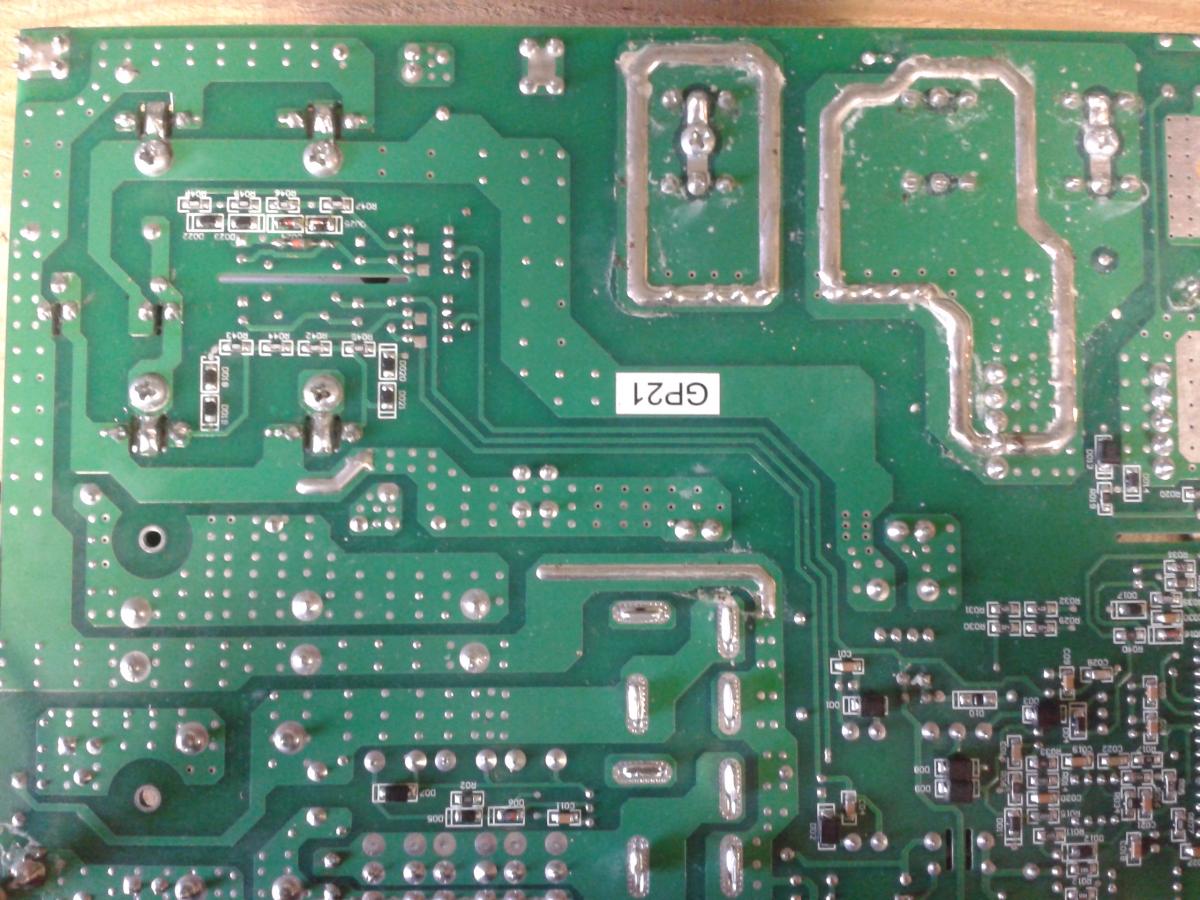

В аппарате Ресанта САИ 220 пробило ключи. Заменил на новые. Перед запуском, проверил плату управления - все в норме (выпаивал ее и подключал к лабораторному БП).
Подключил аппарат через лампочку без подачи управляющих сигналов на транзисторы. От внутреннего ИП плата управления тоже работает исправно.
Если перемкнуть выход оптопары, частота импульсов на 3-м выводе ПУ увеличивается, и гаснет желтый индикатор.
Далее, замерил напряжение на затворах транзисторов. Оказалось, что на затворах нижнего плеча отсутствуют запирающие напряжения из-за пробитого стабилитрона D25.
Заменил, стало присутствовать напряжение -8,6 В на затворах. После этого решил подать управляющие импульсы на транзисторы и замерить их (также через лампочку 95Вт и на минимальном выходом токе).
Включил аппарат - начал мигать желтый индикатор. На затворах присутствуют импульсы, но они постоянно прерываются в такт с миганием индикатора. Напряжение на выходе около 40 В.
На трёх транзисторах присутствуют нормальные прямоугольные импульсы, с напряжением в пике порядка 20 В. Но, на одном транзисторы (D32_1) - импульсы не прямоугольные и в пике напряжение
достигает 40 В (рис. 2). Прозвонил еще раз стабилитроны - оказался в обрыве стабилитрон D025. Заменил на аналогичный на 18 В, но ситуация не изменилась после замены.
После включения прозвонил еще раз стабилитроны D025 и D024 - на обоих в прямом направлении падение где-то 800 мВ, в обратном - мультиметр показывает 1, т.е. они исправны.
Резисторы в этой цепи тоже все целые. Подскажите в чем может еще быть загвоздка?
http://images.vfl.ru/ii/1468468559/4...13374157_m.png
http://images.vfl.ru/ii/1468468559/7...13374156_m.bmp
