Здравствуйте! Прошу поделиться схемкой данного устройства.
Вид для печати
Здравствуйте! Прошу поделиться схемкой данного устройства.
фото.......?

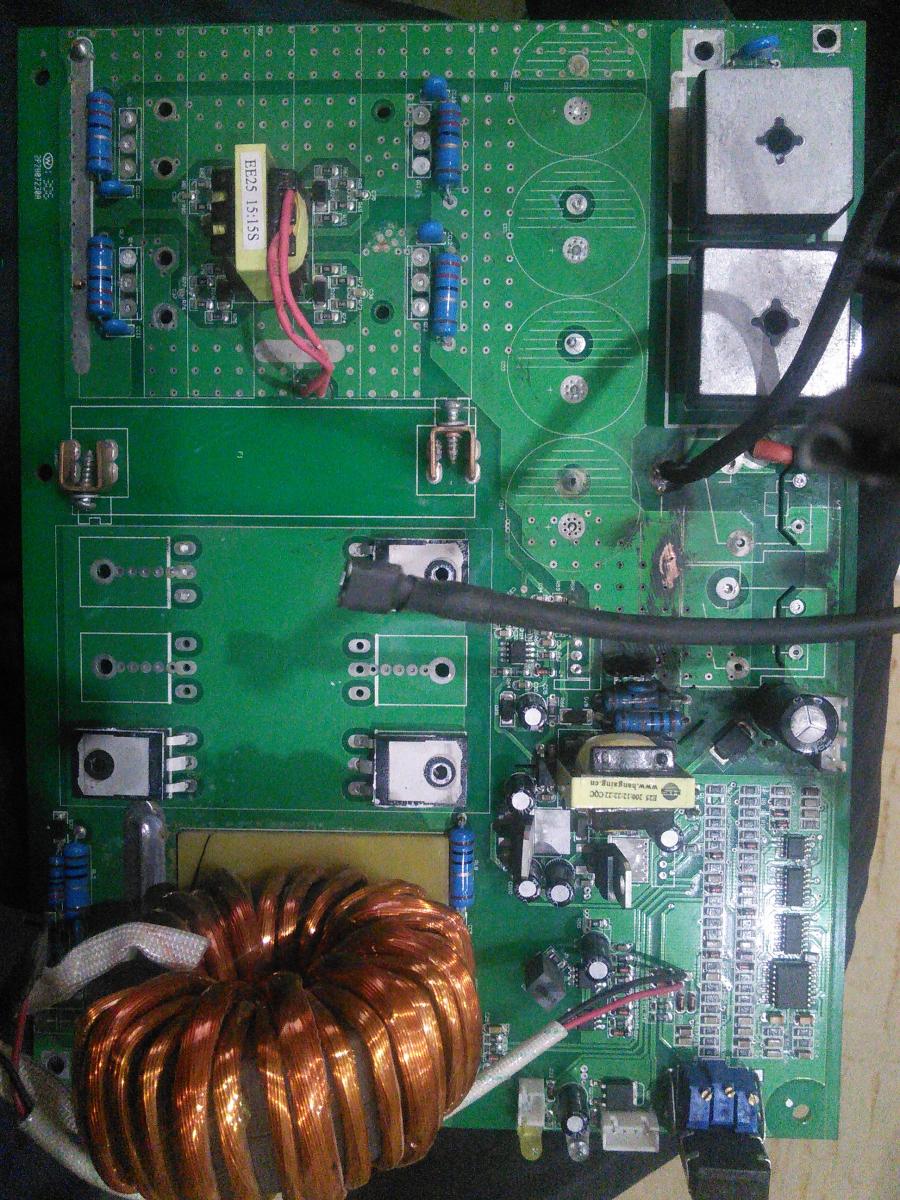

Вложение 3939Вложение 3940Вложение 3941
Сори за заглавные, случайно получилось.
Ничего ни-ни ? :( Или я в игноре ? :)
стопроцен тной схемы я не встречал,у меня в личке,альбом барахло,схема арс205,совпадение процентов 70.
Мне бы для начала обвязку 3843, если там есть этот узел, а то там всё выгорело, не пойму на какой частоте работает задающий, хотелось бы без особых экспериментов. А по транзистору нет инфы ?
тот узел дежурки там точно есть,сравнивайте.Ифото транзистора сделайте,четкое.
Ага да, дежурка, я сначала не вник, первый раз такая конструкция с дежуркой попалась :) Теперь знаю. Управление ключами на 3846 сделано. Ок, транзистор сфоткаю вечером, но там только дырка на пол-корпуса :), правда надпись видно и эмблему производителя.
Не могу загрузить фотку почему-то.... :( Обычный чпег, а пишет , что не является изображением, гиф тоже не берёт....
