помогите с ремонтом Эдон ММА-257 mini

Вложение 1951Вложение 1952Вложение 1953Вложение 1954Вложение 1955Добрый день форумчанам!

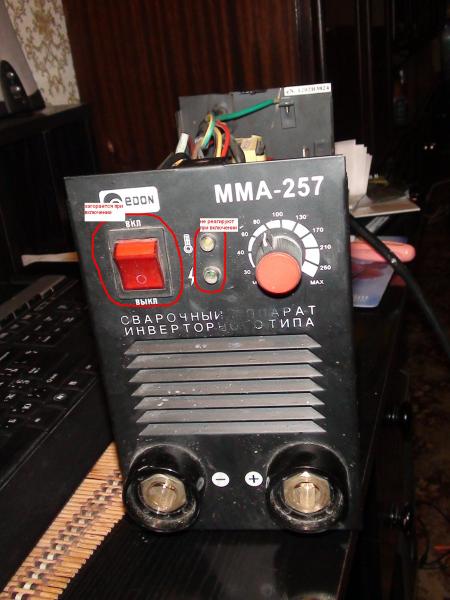

Привела меня Ваш форум беда - сгорел инверторный сварочник Эдон ММА-257 mini, в ремонте которого очень прошу Вас мне помочь.

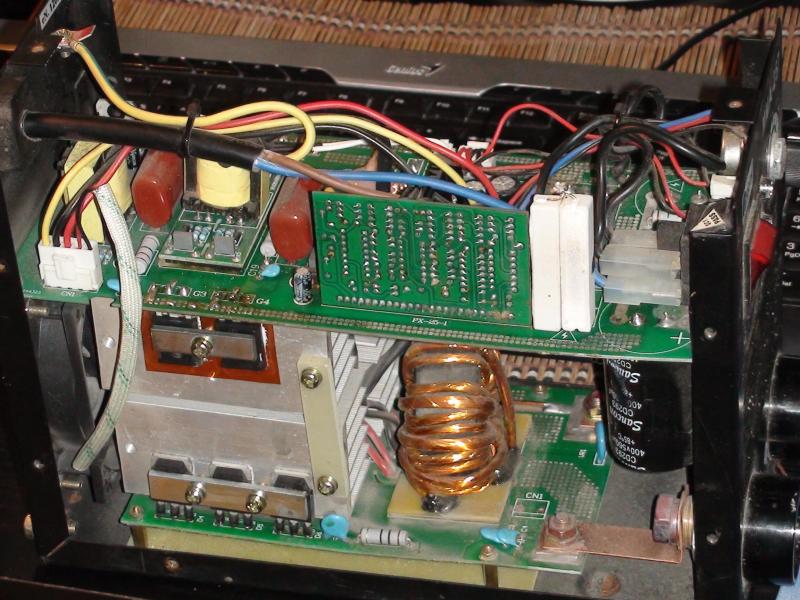

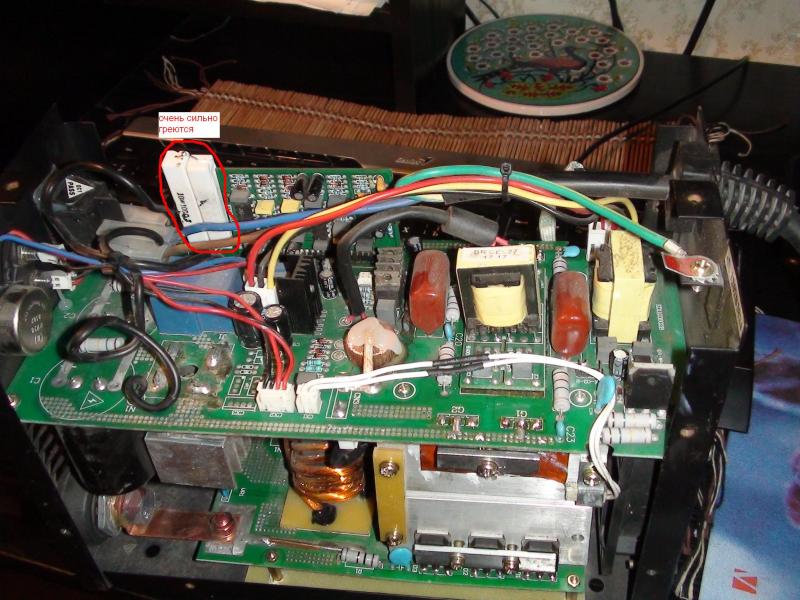

Поскольку я не являюсь специалистом в области сварки, да и аппарат был куплен б/у, то и симптомы некорректной работы заметил не сразу, а именно: варить 3 мм электродом получалось только при установке сварочного тока 200-250А и то частенько электрод прилипал (я списывал это явление на свой недостаточный опыт). И вот, как обычно, в самый неподходящий момент при включении аппарата в сеть он приказал долго жить. На данный момент при включении инвертора в сеть горит индикатор сети и очень сильно нагреваются 10 Вт-ные сопротивления (см. фото). Больше никаких признаков жизни: вентилятор не запускается, индикаторы не горят, на выходе ничего нет.
Буду очень признателен за любые советы по диагностике и восстановлению - расскажите, пожалуйста, хотябы где и что смотреть, что проверить. Заранее благодарен всем откликнувшимся.

Цитата:

---

признателен за любые советы по диагностике и восстановлению -

---

Каков Ваш уровень "дружбы " с электроникой?

1. Вроде как видно, что аппарат был в ремонте....
2.Эти резисторы - ограничители тока заряда электролитов.
3.Раз аппарат еле варил - то возможно изначально было дохлое силовое реле, которое своими контактами шунтирует эти резисторы, когда запускается БП и появляется + 24 В питания управы.
4.Проверьте : силовой мостик - электролиты - реле.
5.Проверьте ИЖБТ силовые транзисторы ( учтите, что цепь затвор-эмитер каждого зашунтитрованы резюками 20 Ом)

Результаты "в студию" плз...

Добрый день! Спасибо за отклик на мою беду!
Уровень дружбы с электроникой , по моей оценке - ниже среднего, но конденсатор от транзистора и т.д. отличаю и паяльник в руках держать умею.
После снятия крышки у меня тоже возникли подозрения, что аппарат был в ремонте, но, видимо, неудачно.
ИЖБТ силовые транзисторы это те, которые по 3 штуки с каждой стороны на радиаторах? Я так понимаю, что их лучше выпаять для проверки?

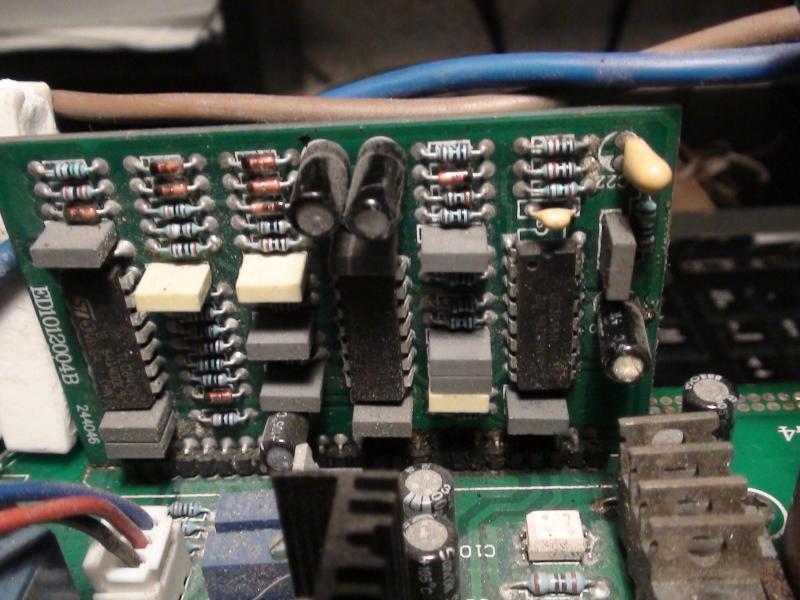

Подскажите, пожалуйста, как проверить силовой мостик (это тот, который на отдельном радиаторе впаян в верхнюю плату вниз головой?)и реле (я так понимаю что оно в моем случае на 4 фото на верхней плате, синего цвета). Электролиты (я так понимаю что большие, которые на 400 В, 560 мкФ) нужно выпаивать или можно проверить в схеме?
Все манипуляции сделаю вечером и обязательно выложу результаты.

ИЖБТ - те которые по два с каждой стороны ногами кверху.
По три ногами вниз - диоды выходные.
У мостика 4 плоских ноги, три параллельные и четвертая перпендикулярно к ним - вот она выход плюса. По диагонали от нее - выход минуса. Две остальные - вход переменки.
Кондеры для начала просто проверьте на КЗ.
Все измерения ( если тестер цифровой ) - на пределе измерения , где значек диода, либо на "пищалке".
ИЖБТ проверяем не выпаивая для начала, плюсовой конец тестера на правую крайнюю ногу (когда они ногами вверх и корпусом к ВАм ) , а минусовым концом на стреднюю ( должны быть показания какие-то сотни милливольт), затем минус на крайнюю левую - должно быть около 20 милливольт.
Потом становимся плюсом на крайнюю левую а минусом на среднюю. Должно быть 380-420 мВ.
Результаты в студию...

Добрый вечер!
Произвел рекомендуемые манипуляции и, признаться, весьма расстроен, хотя этого и ожидал:

Прозвонка конденсаторов на КЗ (результат на всех одинаковый, что неудивительно):
Вложение 1972

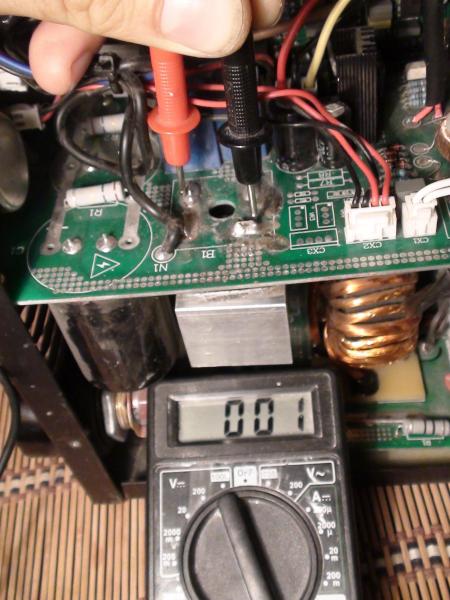

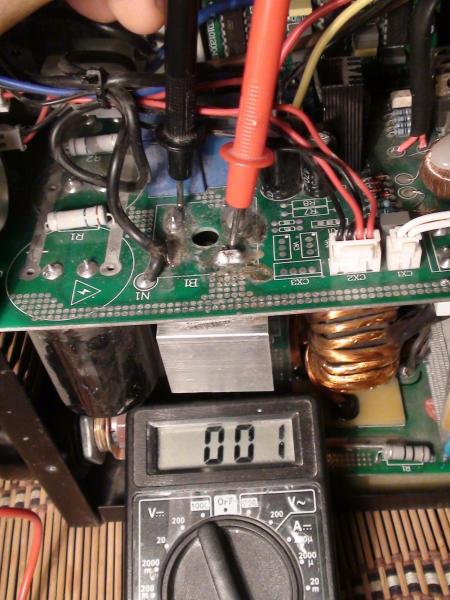

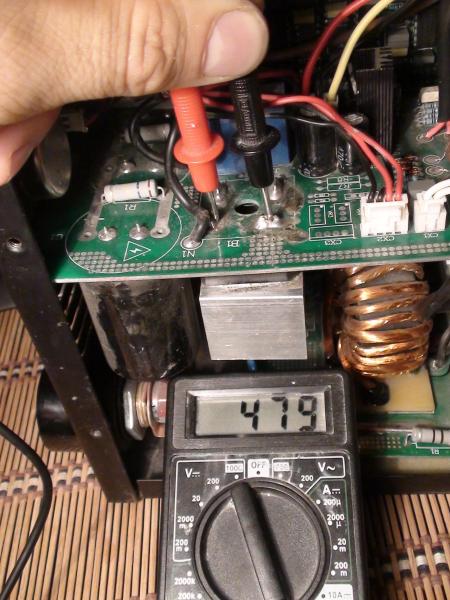

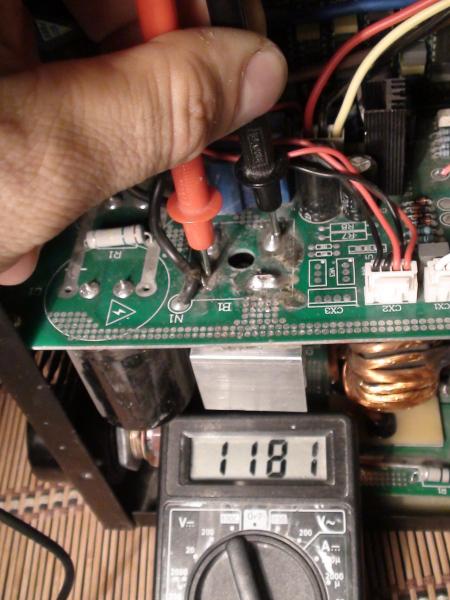

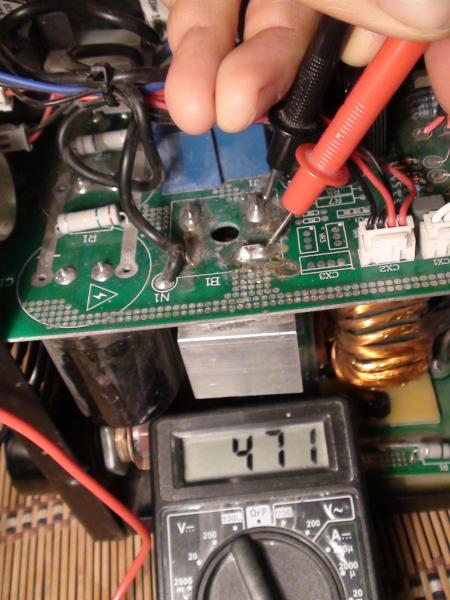

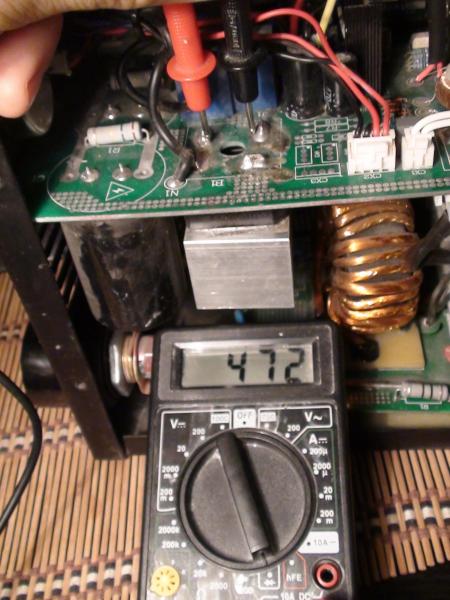

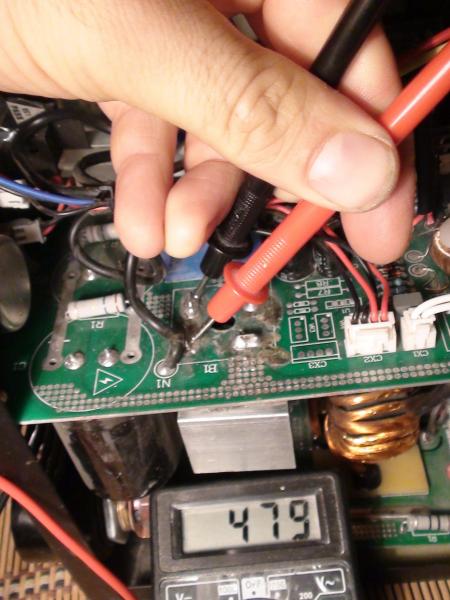

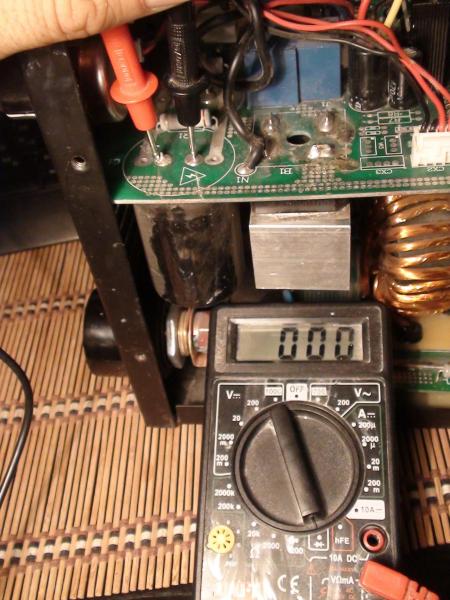

Мост - "+" и "-" выводы звонятся накоротко в обоих направлениях (менял местами щупы), остальные - показания на фото:
Вложение 1973 Вложение 1974 Вложение 1975 Вложение 1977

продолжение следует

Продолжение:

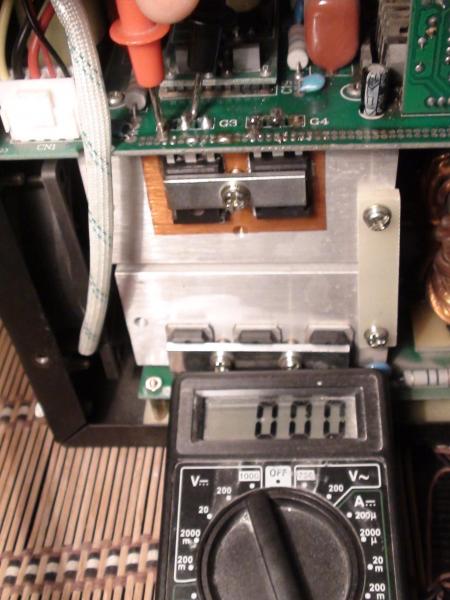

Вложение 1983 Вложение 1984 Вложение 1985

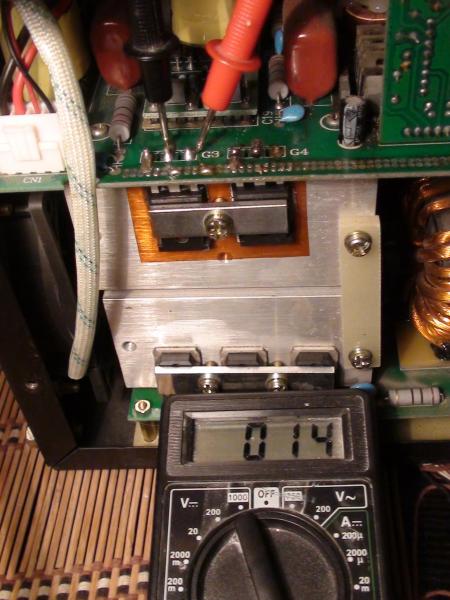

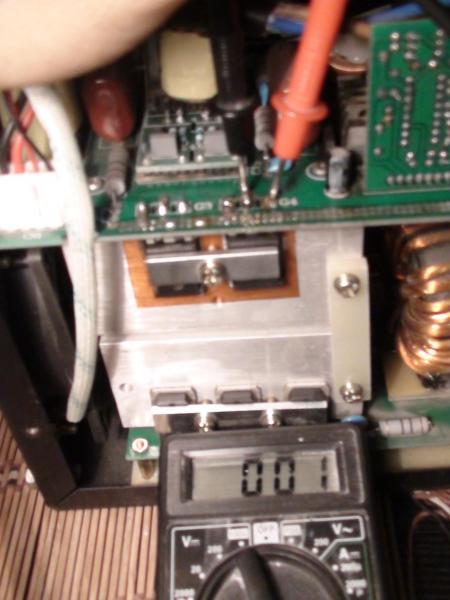

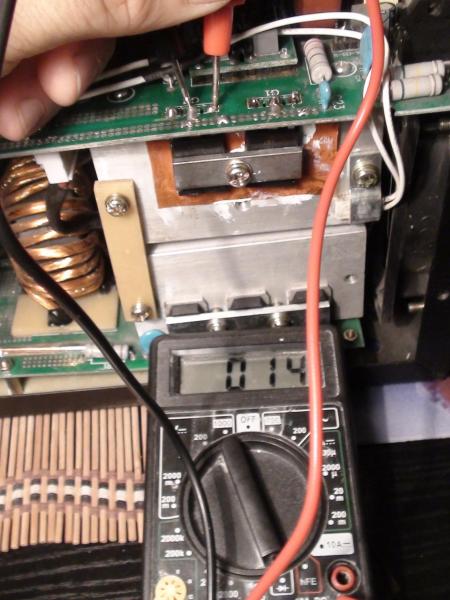

Прозвонка транзисторов:

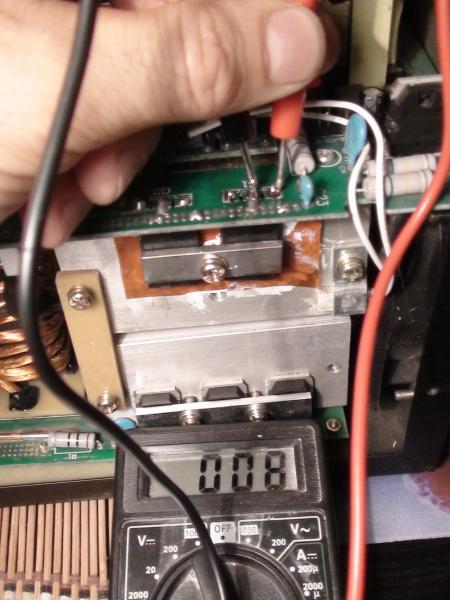

Вложение 1986 Вложение 1987 Вложение 1988 Вложение 1989

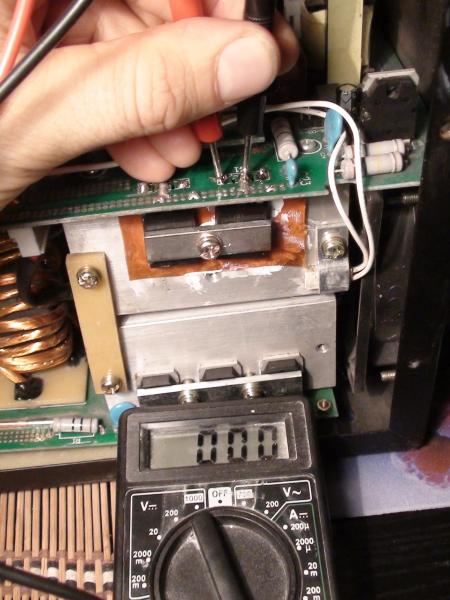

Транзисторы с другой стороны:

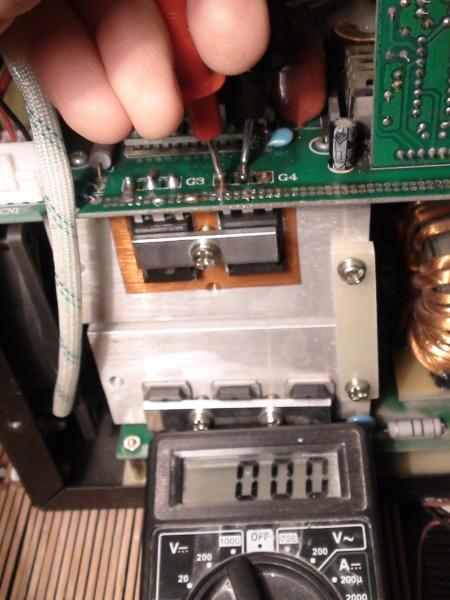

Вложение 1991 Вложение 1992 Вложение 1993 Вложение 1994

Как мне кажется, мост и транзисторы уже меняли. И, похоже, мне предстоит их поменять еще раз?
Что касается конденсаторов, могут ли они звониться через мост?

У Вас всё звонится через пробитые транзисторы. Более там ничего не бывает.

Цитата:

---

У Вас всё звонится через пробитые транзисторы.

---

+1!
Транзисторы пробиты.
