в малыше у меня эти детали на плате управы есть, но ни к чему не подключены. походу плату серийную запихнули и все.Цитата:
Сообщение от Andt61
Вид для печати
в малыше у меня эти детали на плате управы есть, но ни к чему не подключены. походу плату серийную запихнули и все.Цитата:
Сообщение от Andt61
Эту сему тоже знаю.... Отож....Цитата:
Прошу прощения,точно нет,видать в другой схеме где-то промелькнуло
Ни разу еще во всяких АРК-образных, как-бы они не назывались, не пришлось "подсовывать" иммитатор выходного напряжения для запуска управы....
Значит там всё проще. При снижении напряжения происходит "природное" форсирование,а далее( если не помогло) дуга фактически гаснет и на токах граничных к КЗ отрабатывает ограничение:rolleyes: значит все эти переходные процессы на столько быстротечны что ограничение срабатывает раньше гибели диодов:confused:,круто.
"Днипро-Мини" ? Я правильно понял ? Без выходного дросселя ? 4 ИЖБТ-шника, 6 диодов? Управа на 3846 и TL084, а по "материнке" рассыпаны 084-е и 324-е в ДИП-корпусах? Транс на "бублике" - первичка в один провод, вторичка - "литцендрат" в своей изоляции ?Цитата:
в малыше у меня эти детали на плате управы есть, но ни к чему не подключены. походу плату серийную запихнули и все.
он самыйЦитата:
Сообщение от Andt61
Есть инфа, что сердечники этих аппаратов не феррит, а "распыленное железо" (с) ....Цитата:
значит все эти переходные процессы на столько быстротечны
Если глянуть ARC205-3 из моей ссылки - частота 30 с прицепом кГц. ...:(((( (картинка-осцилограмма слева )
А эти сердечники себя иначе ведут, чем феррит.... И полупроводникам на этих частотах легче ощутимо...
именно так и есть. а на слабых сетях дуга под нагрузкой как будто бы гаснет и мгновенно зажигается с ГСом.Цитата:
Сообщение от Андрюха
ну до транса я еще не добрался. а так использую его больше как подопытного кролика для экспериментов. пока пациент жив. варю в основном трансом, если дома и там где есть 3 фазы, качество шва получается заметно лучше любыми электродами.Цитата:
Сообщение от Andt61
ARC-140 . Один-в-один.Цитата:
он самый
Добавь на нижнюю плату реле времени задержки включения силового реле как в САИ, отстрой на 0,7 - 1 сек. , замени резюк огр. заряда (в оригинале 15 Ом) на 36-43 Ом 10 Вт.
Можно еще добавить по "плюсу" дроссель типа как от ИСКРЫ - тоже весьма невредно будет.
Распылённое железо оно случаем не как Мо-пермаллой (типа эквивалентно железу или ферриту с изоляционной проставкой,только как бы "размазанной" по всему сердечнику)?Цитата:
Сообщение от Andt61
Офф. Что за фигня с форумом - нужно давать паузу в несколько минут, чтобы ответ ушел :(((((
по схеме стоит паралельно 2 сопротивления 47 ом 5 ватт. в натуре завтра посмотрюЦитата:
Сообщение от Andt61
Бедные диодики. Как уже писал,2-ечкой варил при 170-ти (обрадовал сам факт работы при таком напряжении). 3-кой при 190-200В.,пригасания вроде были,но быстро восстанавливалось всё,тем паче что дуга у него и так не особо длинная тянется,а при пониженной напруге и подавно,чётко нужно удерживать. Да ничего,ежедневная практика на работе способствует не нервничать по такому поводу:).Цитата:
Сообщение от ty_70
Оно и есть, родное.... :)))))Цитата:
Распылённое железо оно случаем не как Мо-пермаллой (типа эквивалентно железу или ферриту с изоляционной проставкой,только как бы "размазанной" по всему сердечнику)?
Посему и частота достаточно низкая, и пр.
Практически все клоны АРК сейчас на нем.
И отказов трансов практически нет по ним.
А все полумосты строго на феррите. И новые модели аппаратов ( с МК-управой и т.д.) - тоже на феррите.
уж больно мягко он варит по сравнению с трансом и медленно. а дугу таки да, надо держать четкоЦитата:
Сообщение от Андрюха
Ага, видел такое ....Цитата:
по схеме стоит паралельно 2 сопротивления 47 ом 5 ватт.
В реале китаезовские резюки - разброс до 20%....
В жизни - тот, что имеет меньшее сопротивление - сгорает, остается второй....
Кондеры заряжаются как-бы меньшим током (вроде хорошо) - а в реале - БП "заводится" когда кондеи еще недозаряженные - реле включается- токовый удар по контактам реле. диодному мосту . В итоге со временем как-минимум один из диодов моста пробивается, на кондеры приходит отрицательная составляющая напряжения, кондеры "пучит" и они "стреляют". Голая практика ремонтов.
Где-то не давно на форумах проскользнула не очень приятная штука по распылённому железу,вроде как со временем теряет свойства. На сколько правда не знаю.Цитата:
Сообщение от Andt61
Цитата:
тем паче что дуга у него и так не особо длинная тянется,а при пониженной напруге и подавно,чётко нужно удерживать
А вот это результат отсутствия дросселя на выходе.Цитата:
а дугу таки да, надо держать четко
....:))))) Это покажет время ... :))))Цитата:
вроде как со временем теряет свойства. На сколько правда не знаю.
по всему управа заточена строго под определенный режим сварки. под него надо подобрать электроды и руку набить. неплохо было бы иметь регулировку параметров ВАХЦитата:
Сообщение от Andt61
Нет,это скорее управа. В моём П/А Искра MIG-280S разъёмы ММА минуют имеющийся там дроссель,но дуга там тянется длиннее чем в Днепре.Цитата:
Сообщение от Andt61
а в каком режиме используется дроссель? обычно, если я не ошибаюсь, дроссель подключен в режиме ММА и не используется в режиме П/АЦитата:
Сообщение от Андрюха
Несколько не так....Цитата:
по всему управа заточена строго под определенный режим сварки
Аппарат - полномостовой инвертор. Без выходного дросселя.
До определенного вых. тока ( подозреваю, что до 70-90 А) - на выходе имеем практически постоянный ток. С "крутопадающей характеристикой". Что хорошо согласуется с теорией сварки и пр.
Далее - начинаем иметь высокочастотный однополупериодный ток в нагрузке, т.е., если смотреть по осциллографу, на фоне постоянной составляющей тока начинают появляться "провалы" тока, связанные с тем, что нет индуктивного элемента , сглаживающего пульсации тока в нагрузке ( дросселя). Тк как частота довольно высокая - это будет малозаметно на электроде со штатным покрытием, типа АНО-36 и пр. А вот на УОНИ и пр., - разница будет видна. И ощутимая. Будут и "залипания" и пр.
Практика такая - мостовые аппараты типа ZX7 - ЭДОН, БРИГАДИР и пр. "старые, тяжелые" - варят нерж чем попало и как попало...
Аппараты такой-же мощностной категории - полумосты или мосты б/дросселя или "эконом"-варианты - при попытке сварки чего-то отличного от профильной трубы - одна сплошная проблема.
Я ничего и никого не рекламирую , я - ремонтник, я не рекомендую ни одну торговую марку, ни одного продавца , просто хочу сказать, что каждый аппарат способен выполнить свою, конкретную задачу.
"Если аппарат помещается под-мышкой, нечего им резать рельсы "(с).
Где-то так.
Дроссель горизонтально на железе толстый возле вых. клемм поперек корпуса?Цитата:
Нет,это скорее управа. В моём П/А Искра MIG-280S разъёмы ММА минуют имеющийся там дроссель,но дуга там тянется длиннее чем в Днепре.
Силовой блок как в САИ ? 12 транзисторов, 3 транса, 12 диодов ? У задней части корпуса? На Стеклотестолитовых стойках ?
Плата управления одна, стоит горизонтально ? У передней "морды"
Это МИг-160 =- РИТМ, ТЕМП, ИСКРА, ВЕНТА, ТЕСЛА.
На морде переключатель ММА/МИГ, кнопарь заправки проволоки, 2 регулятора и сетевой выключатель?
Здесь в режиме П/А,а выход на разъём ММА минует его,почему ММА оставили без дросселя(который уже есть )сам не понимаю.Цитата:
Сообщение от ty_70
Нет,IGBT,плата вертикально ,над ней отдельно соединена шлейфом плата управы и двигателя.Цитата:
Сообщение от Andt61
А фото силовой можно ( Предполагаю что это ENDU (как-бы РЕСАНТА)....
Нет,сейчас не получится,долго раскручивать его. Но подобную плату недавно где то видел,но не помню что за инвертор. Да,к стати ,посмотрел сейчас пост 172,там фото ресанты,похожа,не в точности но...
здесь на другой ветке есть ролик про инвертор KENDE он эконом класса без выходного дросселя варит УОНИ 4 мм без залипания и проблем у меня такой же пользуюсь 2 год проблем не возьнекало похоже что нужно самому выложить ролик сварки УОНИ или ОЗС что без дросселя варить можно и очень хорошо ,,,,, исходя из теорий то аппорат полномостовой без дросселя то в качестве индуктивного элемента может использовать сам сварочный кабель большей длинны или не так ??? обычно проблема со сваркой электродов с основным покрытием виноват сам юзер который не поменял полярность перед сваркой изделия и как не странно это был инвертор ДНИПРО всеми здесь пинаемый непотно почему я сам видел как человек мучалса пока не сказали поменять полярность !! есть девствитьно плохие аппораты но думаю дросель их не спасет ими нужно сначала попользоватьса а не ставить диагноз посмотрев на дросель ,,,, ведь дросселя нет в дорогих апаратах KIND,,,ERGUS,,, стоймостью 2000 дол это что из за экономий или что бы они хуже варили в нет дроселя !!!!!!Цитата:
Сообщение от Andt61
По поводу мост/полумост и т.д.
1. Где-то тут, на этом форуме с год назад была тема, ТС-женщина, стояла проблема подбора инверторов на реальное производство. В основном УОНИ работать и пр.
Там она реально описывала , что и как происходило с разными типами аппаратов в реальных условиях.
2.Для "юзеров" на пачке электродов, как-минимум, указаны рекомендованые режимы сварки - полярность, ток и пр.Цитата:
обычно проблема со сваркой электродов с основным покрытием виноват сам юзер который не поменял полярность перед сваркой
Свежевыпущенный из учебного заведения сварщик ( ни разу не державший УОНИ в руках) на старом мосте "Бригадир-250" за 3 электрода научился ложить вполне приличный шов . Он же тут-же был переведен на ТИТАН-2300 (Ресанта) - результат - отвратительный.
Никто не спорит, что можно "приловчиться" на многих типах аппаратов "дружить" с УОНИ и аналог.
Суть обсуждения не в этом.
По поводу дросселя выходного.
Да, кабеля являются в этом случае дросселем, но учтем, что при этом изменение их геометрии (изгиб, лежит кольцом, близость ферромагнетика-железяки и пр.) или изменение длины - эту индуктивность изменяют.
Так-что не все так просто...

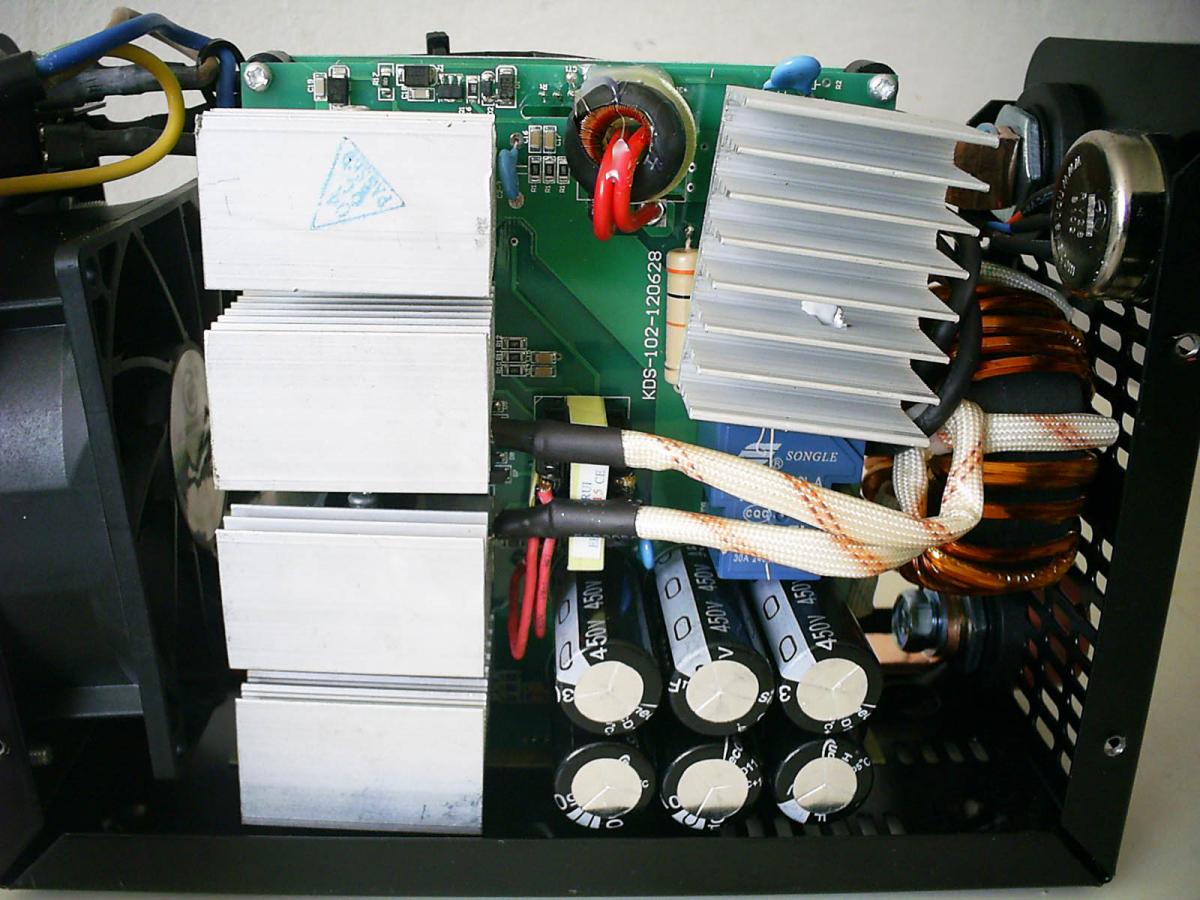

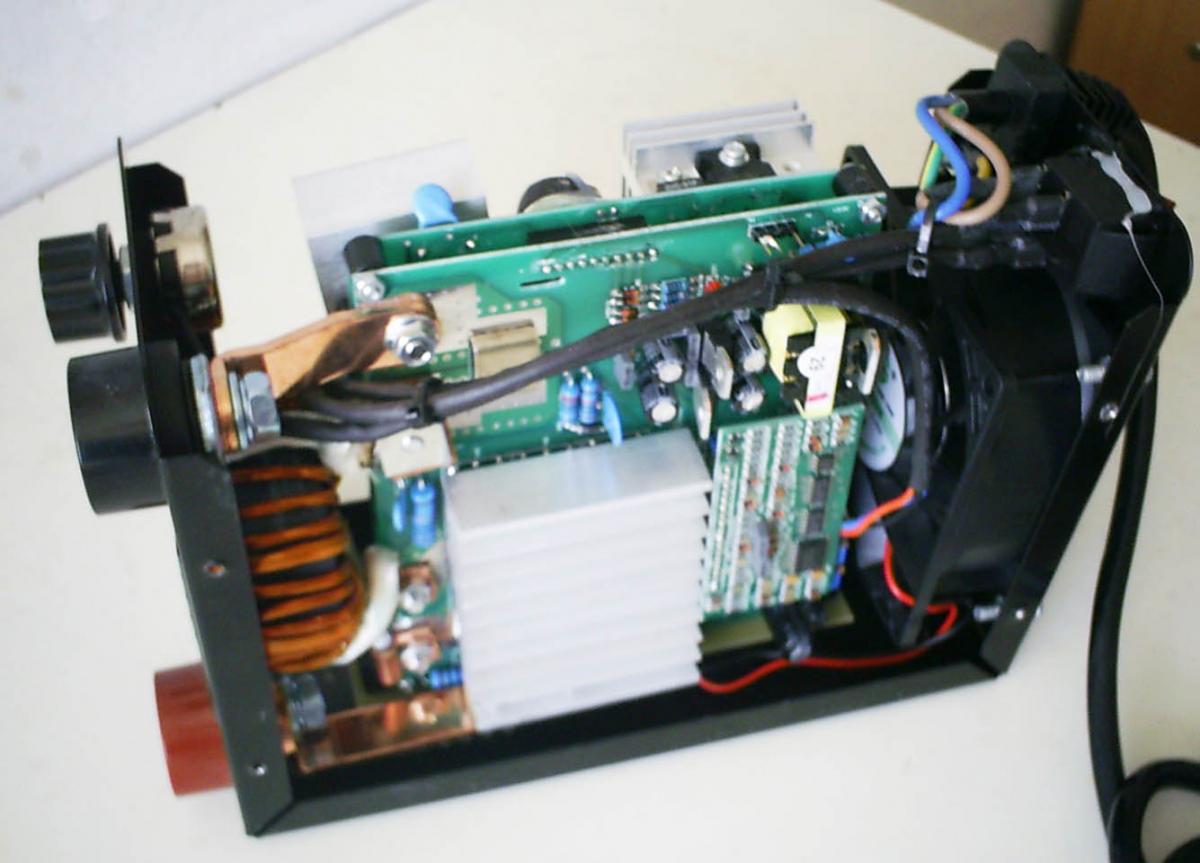

Выкладываю фотографии.
Что понравилось:
Охлаждения радиаторов выполнена тунелем - это очень хорошо.
По всей видимости из-за отсутствия резонансного дросселя схема выполнена баластная.
Силовая часть выполнена полным мостом на IGBT FGH60N60 (60A) - это очень хорошо.
Исполнение моноплатное. Меньше шлейфов и прочих проводков - это хорошо.
Наличие обратной связи - это хорошо.
Сумарная емкость электролитов достаточна для работы на пониженной напруги - это хорошо.
Отсутствие всяких лишних прибамбасов ( мягкий поджиг, антизалип, форсаж) - зто хорошо (на мой взгляд) проще схема для ремонта.
Что не понравилось:
Выпрямление на выходе выполнено на восьми спаренных диодах ESAD92 - 02 (20A).
Лучше мне кажется на двух подобранных.
Варит, вроде-бы не плохо (чисто субьективное мнение). Ток на выходе есть для сварки и резки. Долго большим током не нагружал, очко трохи играло.
В целом за свою цену я считаю аппарат достойный.
Хотел вложить фотографии, но управление вложениями почемуто зависает, к сожелению.
Мне кажется - на двух не лучше.Цитата:
Выпрямление на выходе выполнено на восьми спаренных диодах ESAD92 - 02 (20A).
Лучше мне кажется на двух подобранных.
Хуже будет отвод температуры суммарный.
То-ли с пары корпусов - то-ли с восьми.
Как пример - ВДИ-160 -Крепыш - изначально стоит пара 150 EBU02.
Горят. Заменяем на 6 шт STTH6003 - все, живет длительно.
Тогда, как я понимаю, и недостатков особых у аппарата нет. ПРОШУ ПОВЕРИТЬ ЭТО НЕ РЕКЛАМА. Все-таки цена - качество не плохое.
Правда есть ложка дегдя - это наличие одного термостата на радиаторе ключей. Не мешало-бы поставить и на радиатор диодов. Стоит мелочь, но было-бы конечно надежнее. Обмотки трансформатора хорошо открыты и продуваются качественно.
Так поставьте - и на транс заодно.Цитата:
наличие одного термостата
Градусов на 75...
Хотя с другой стороны - гарантия....
а можно уточнить модель?Цитата:
Сообщение от Сомак
Друзья, есть у кого фото или спецификация вентилятора (кулера) для ims 1600?
Питалово там какое 12 или 24 В?
На данное питание с током потребления не менее 0,25 А и пошустрее...
ЗЫ. В моих краях кулеров скоростных на 24 В не сышешь... ставлю 12В 0,27 А со стабилизатором на 12 В на 7812.
Ходят нормально.

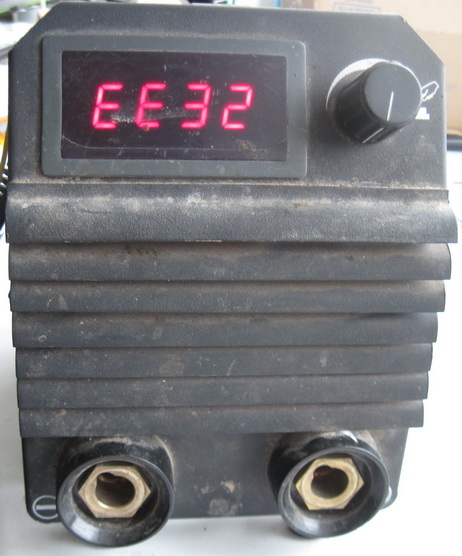

Кто знает, что за агрегат? Принесли в ремонт.Вложение 2293Вложение 2292Вложение 2294

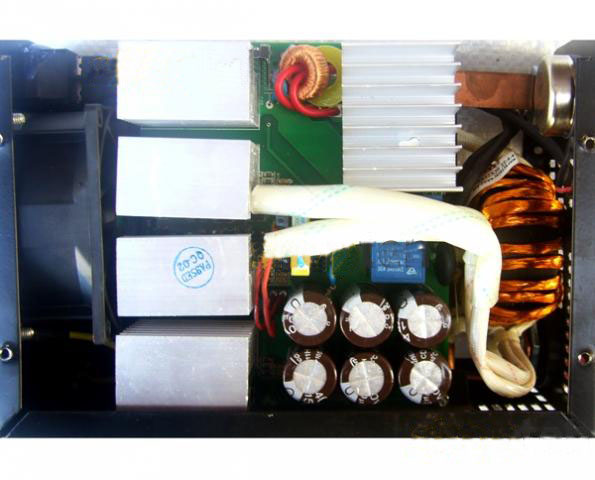

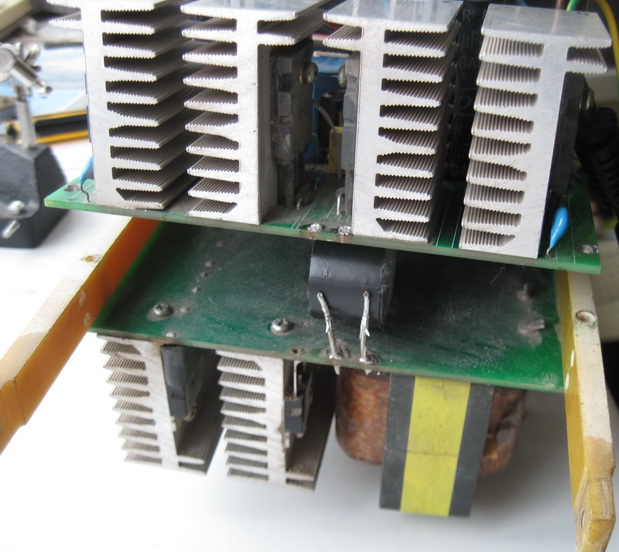

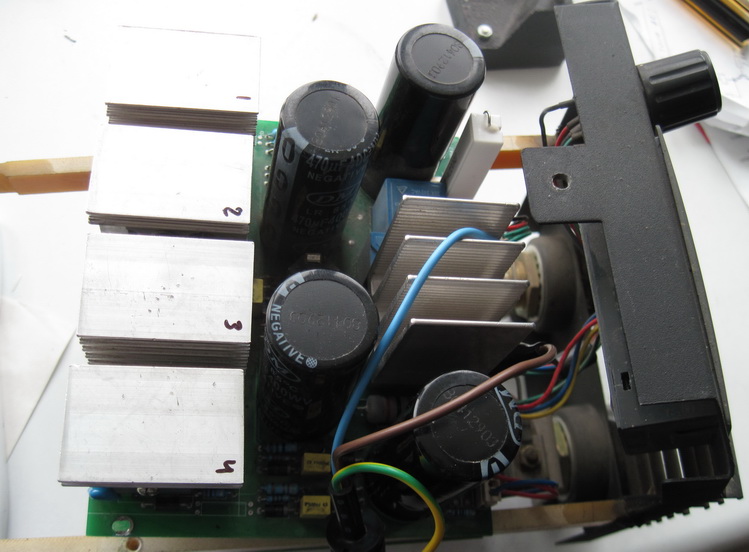

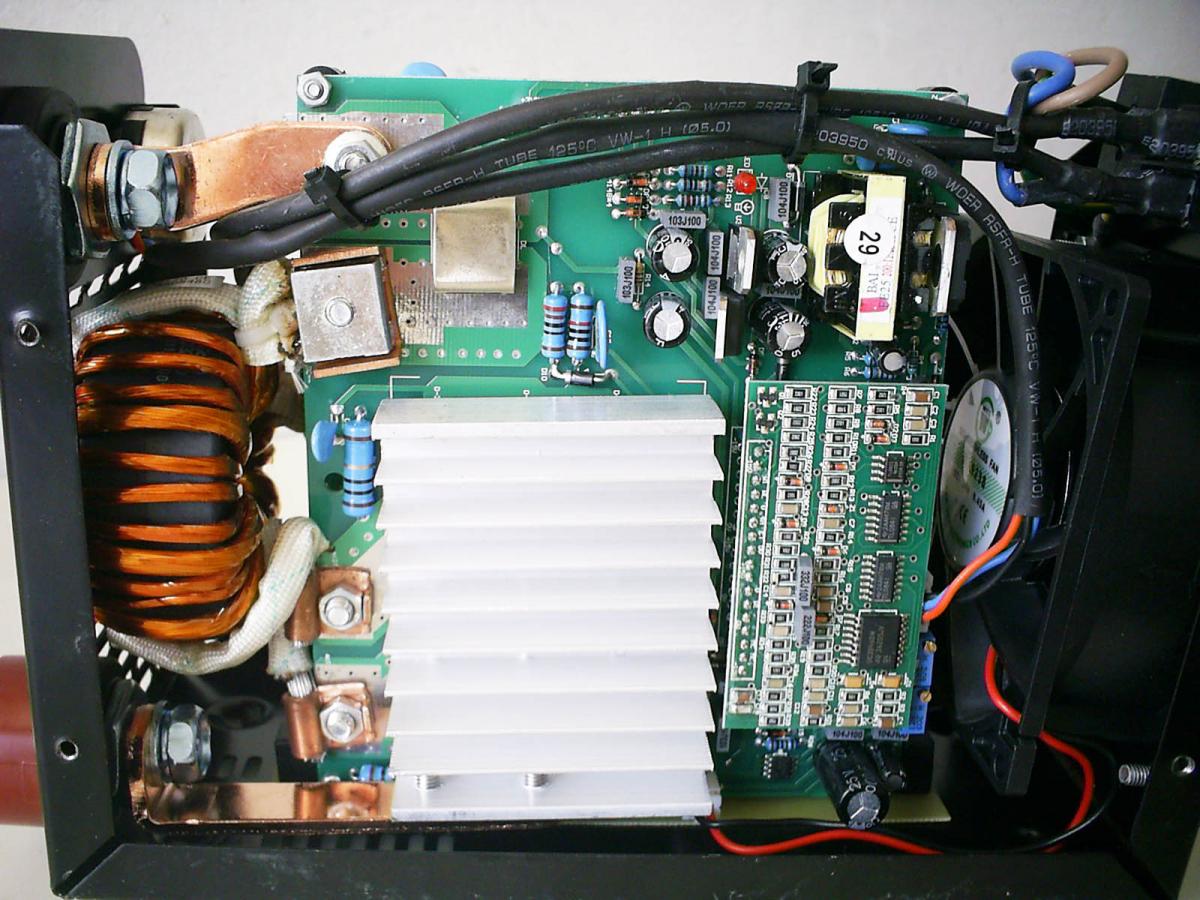

Вложение 2363Вложение 2368Вложение 2367Вложение 2366Вложение 2369Выкладываю фото внутреностей.Вложение 2363

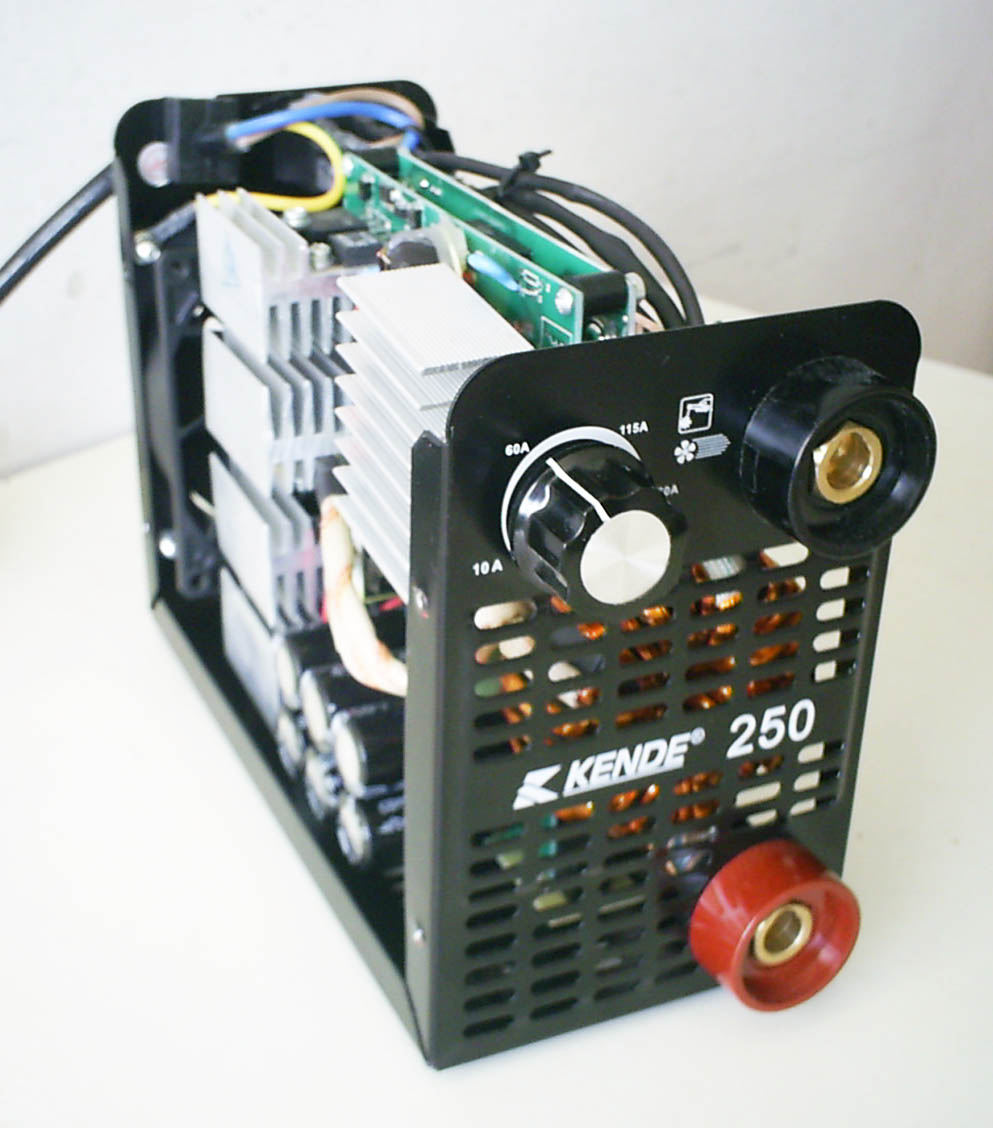

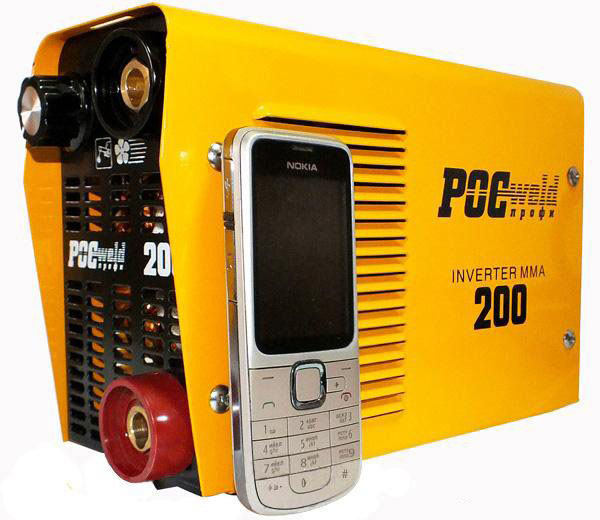

Вложение 2370Вложение 2371У Kende MMA250 есть клон POCweld MMA-200 наверное схемы их одинаковые.
