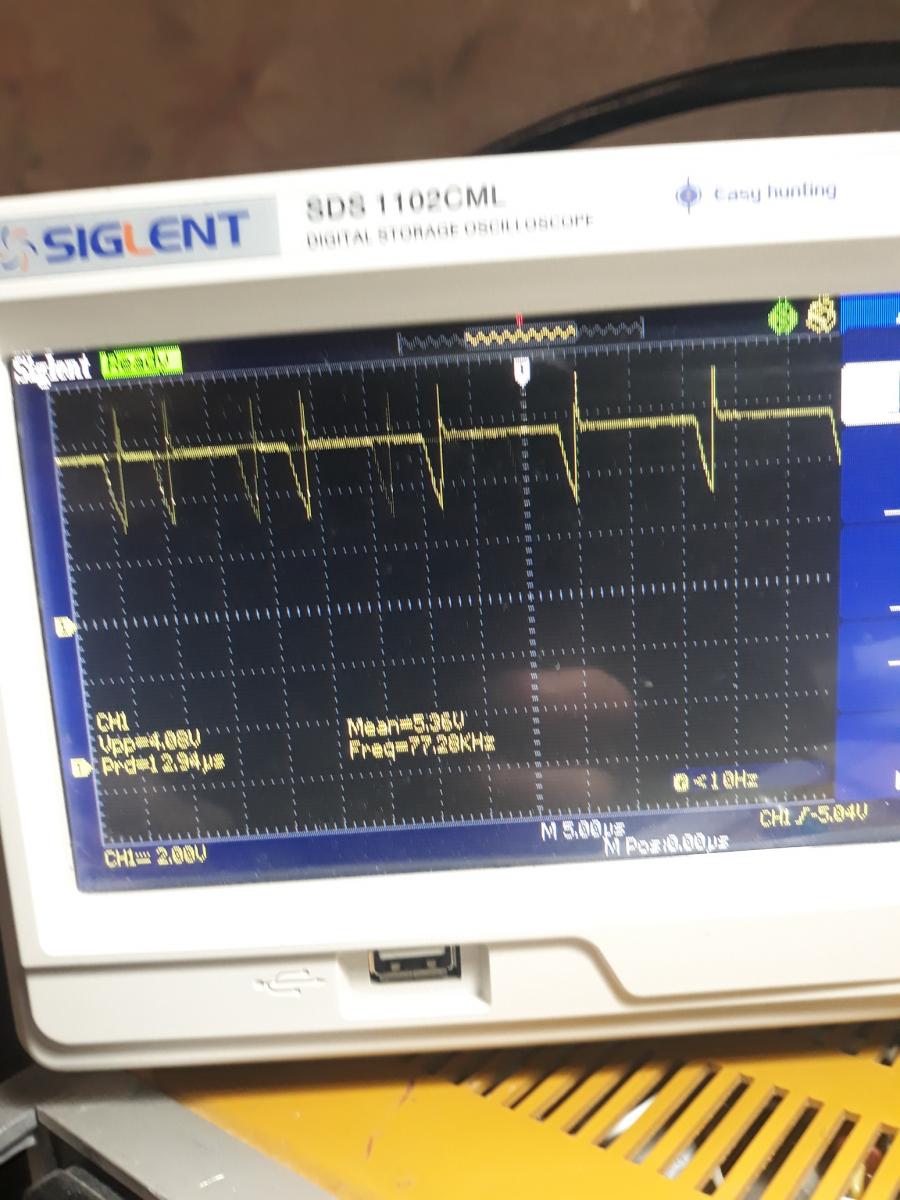

Вложение 11369Фото К-Э (коллектор -эммитер ) З-Э (затвор -эммитер) на ключах.Цитата:
Сообщение от Xort01
Транзисторы через 20мин - 54градуса оба плеча, надо было через слюду термопару ставить..
Так что надо искать причину ограничения тока на 150а, тупик.
фото на выходе без сглаживающего дросселя ,на лампу 100вт. Делитель на 10.
Нет, ограничение не 150а, поднимается до 190а, это ограничение по мощности в 2.5кВт. А это по ТТ. Или цепь обратной связи от трансформатора тока, или преобразователь не в режиме. Это не тупик. Будьте добры, включите по возможности в сеть через лампу, может на холостом чрезмерно кушает. Тогда и вопросы по обратной связи сразу отпадут..... Останется только силовая часть.
Кстати, Xort01 о транзисторах спрашивал. Менялись? Из одной партии?
При вкл в сеть через лампу 100вт - накал еле светится. Могу фото сделать. Транзисторы заменил на 50JR22 c одной партии- не влияет.
Еще из возможного при потере мощности... посмотрите входные электролиты. Недостаток емкости также подойдет к симптомам. Заодно и мост. Небыло ли гудения дуги на электроде?
И еще, сеть 220 хорошая? Если не сильно ошибаюсь, полумосты не сильно просадки любят.
Мысли вслух... Аппарат все-таки имеет жесткую характеристику. Да, не хватает мощности. Но из-за этого он не может с газом жечь хуже чем под воздухом....
Подкидывал параллельно дополнительные сетевые литы ранее- не влияет. На этой же сети проверял Вегу 200:
58а -19.78в
72а--19.77в
104а -19.75в
163а--19.72в
190а ---19.6в
220а ---18.8в
Да, другая картина. И оттолкнуться не от чего. Если аппараты одинаковые, можно сравнить импульсы на емкости после ТТ, на балласте при более менее близких значениях UI. Недостаток емкости приведет также к таким последствиям. Всплеск на переднем фронте вырастет. Более адекватных идей пока нет...
Нагрев одинаковый - это хорошо, забудьте про ключи.
Вы не разобрались куда подключен сигнал с ТТ, а разобраться надо, он должен куда-то подключаться, иначе Вы бы не успевали ключи менять.
Говорил Вам, что может быть в обрыве фильтрующий конденсатор (с R59 на "общий") - тишина... Покажите осцилку на этом конденсаторе при нажатии на кнопку рукава в холостую и при нагрузке в 150 ампер.
Готового решения не будет, надо самому вникать.
Не в тему по этому полуавтомату. Делал на днях ММА аппаратик - карманный вариант - позиционируется или рекламируется с макс. током аж 300 Ампер !!!! Реально выдаёт 110 Ампер, так в нём нету даже ТТ, только шунт. Конденсатор в фильтре одна штука аж на 680 мкФ.:D
А топология силовой? Зарядной цепи небойсь нет?
Топология полумост. Конечно зарядной цепи нет.
