А питания на тл 084 озвучте
Вид для печати
А питания на тл 084 озвучте
3846 ну очень редко выходит из строя,на первой ноге что было когда вы включали через лампочку,и что сейчас показывает тестер в режиме прозвонки диодов,при этом сварку не включайте.
Питаниє TL084 ( та что на плате управления)
15v - замерял 4нога (+Vcc) , 12нога(-) 3846
Первый вывод к сожалению, не измерил когда работал через лампочку.
Сейчас показывает 12v относительно 12нога(-) 3846
Режима прозвонки діодов у меня нет ( тестер Ц4342-М1 ) в режиме измерения сопротивления показиваєт 1.7кОм.
может кто подскажет.Есть такая проблема.Сварочный мма 250 р начинаешь варить всё нормально ,но через 30 секунд полностью отключается .В чем проблема?
А если не варить а просто включить и подождать?
на схеме Zx7 я не нашел LM317, у Вас другая схема? Не выложите?
Если ничего не перегревается,
1) попробуй замерить напряжения на всех ножках ШИМа и TL084 в момент, когда работает (может за несколько раз) и сравни с напряжениями, когда не работает.
2) Встречал такое - виновником оказался стабилитрон между 1 и 2 ногами TL084
Купил пару месяцев назад Днипро мини 210. На смену трансформаторнику старому своему. Работал ОК, но не долго (часа 3-4 в общей сложности). Вчера в холостом режиме что-то громко треснуло (слишно было даже сквозь работу болгарки), и - все. Вентилятор не шумит. Открыл крышку, визуальный осмотр ничего не дал. Выключатель ток пропускает. Пахнуть гарью - особо не пахнет.
Люди подсказывают, что окалина от УШМ могла залететь на холостом ходу в инвертор и вызвать замыкание.
Может быть: работал болгаркой как раз сзади невыключенного инвертора.

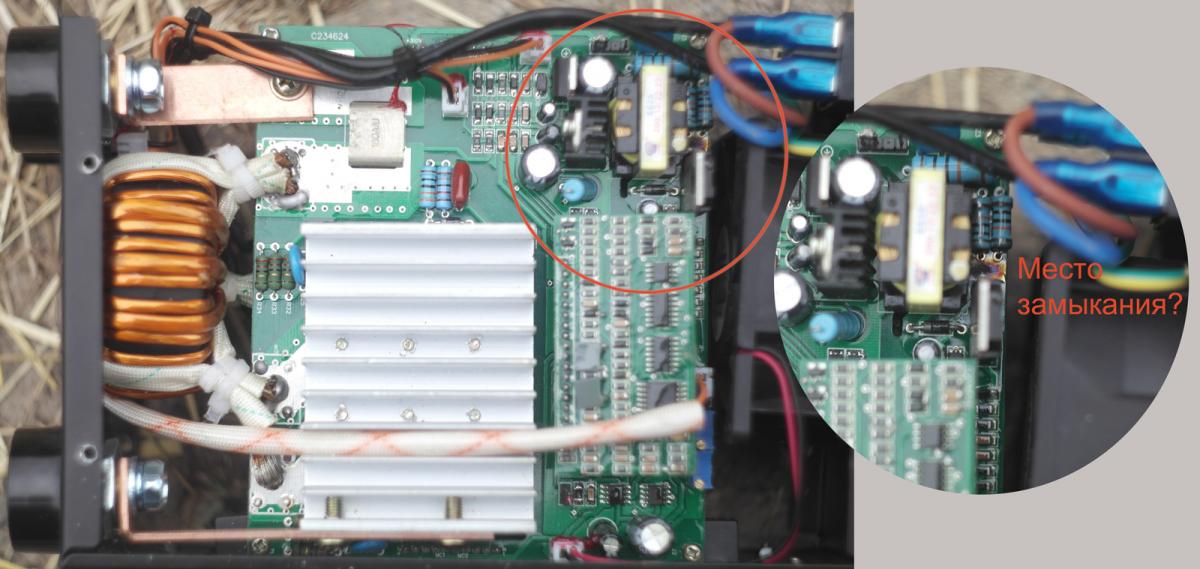

Вот на фото место, где на плате видны разводы похожие на следы КЗ.
Случай явно не гарантийный (инструкцию читать таки надо!).Вложение 3761
Но есть ли смысл чинить? Не погорело ли там все на свете?
смысл есть,точнее шансы что ключи выжили процентов 80.
похоже на полыхнувшую обмотку дежурки.
