Нужна помощь , Аппарат Росвелд на выходе Шима 3646 чистота 34,4кГц и на транзисторах 34.4кГц и в итоге на выходе на ХХ 25в вместо 62в , я так понимаю чистота на транзисторах должна быть 63-68кГц , вопрос проблема в частото задающей цепи 3846 ? или на другом участке платы
В другом участке схемы. Какая связь между частотой и выходным напряжением? Вы бы лучше фото осцилограммы на выходе ШИМ приложили, может ШИМ в режиме ограничения или пропуска работает. Было бы понятней.

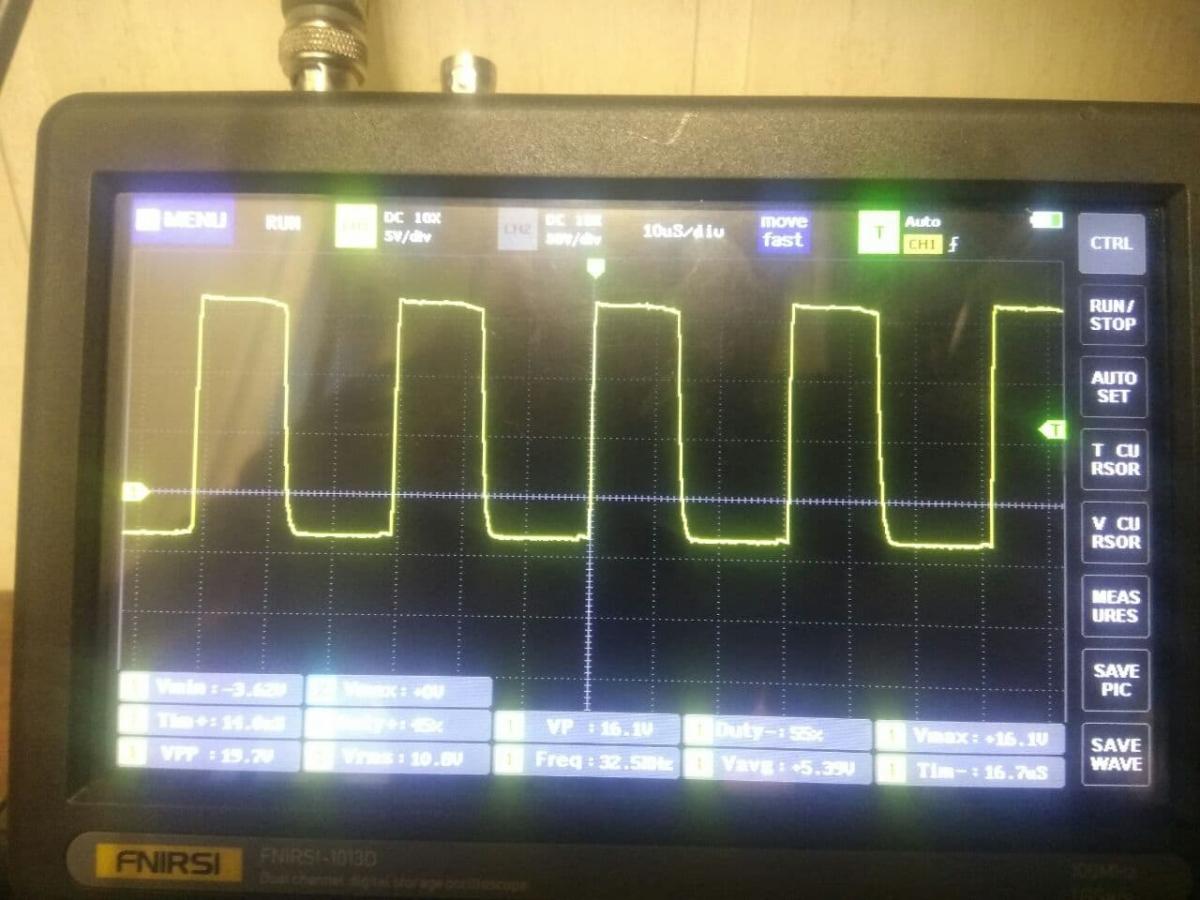

Вложение 12245 вот сигнал на транзисторах
я шим смотрел без запитки силовой части , с силовой частью нет шима на транзисторах , по какому выводу 3846 блокирует шим , по 5 ноге ?
По 5 ноге в том числе ШИМ может быть заблокирована. Для этого на предыдущей странице есть схема, качаем даташит на ШИМ соответственно делаем измерение напряжений на выводах ШИМ и тогда понимаем по какому выводу заблокирована ШИМ, соответственно смотрим по схеме откуда приходит это блокирующее напряжение.
Не знаю как вы ремонтируете - методом тыка что ли. 1.В вашем первом сообщении вас смущает частота, при этом на выходе есть напряжение 25 вольт. 2. Ваше последнее сообщение - с силой ШИМ заблокирована, без силы сигнал есть. 3. Как по вашему может быть напряжение на выходе если у вас с подключенной силой ШИМ заблокирована. Мои мозги отказываются это понимать.
