Внутренности инверторов

Цитата:

---

Правильно сделанные трансы на подобные аппараты - мотаются литцендратом.

---

Это да.Володин описывал Colt 1300,так там тоже одножильный по первичке(тоже видать не влазиет литцендрат),мне достался на запчасти Темп если не ошибаюсь,ИСА-180,там первичка фольгой намотана,а вот в Odwerk mma-200(трёхэтажка)всё литцендратом,но 3 небольших транса в параллель(а в общем тёзка что я вам рассказываю,вы это всё и без меня знаете).Просто из за скин эффекта используется не полное сечение сплошного провода(в отличие от литцендрата),или может вернее сказать не эффективно,что эквивалентно уменьшению сечения,а это в свою очередь к лишнему нагреву обмотки... Но если аппарат работает под нагрузкой не долго,да ещё и на 2/3,а то и на1/2 мощности,то наверное сможет дожить даже до глубокой старости:-)

Цитата:

---

Темп если не ошибаюсь,ИСА-180,там первичка фольгой намотана

---

Вторичка, скорее всего ...

Цитата:

---

из за скин эффекта используется не полное сечение сплошного провода(в отличие от литцендрата)

---

На этих частотах одножилка неэффективна и несколько вредна. Именно из-за скин-эффекта. Я в свое время лепил 8 кВт преобразеры ( не сварняки, под непрерывную работу) - пришлось подбирать именно конфигурацию литцендрата (самодельного) пока добился устойчивой работы.
По сверкальникам - мое ИМХО - если транс (бублик) не мотан литцем- это ЛЕПУХА.
Примеров тому в наличии много.

Цитата:

---

Вторичка, скорее всего ...

---

Нет тёзка,по моему первичка,а вторичка шиной витков наверное 5(совсем недавно крутил рассматривал,и уже забыл.Склероз нельзя вылечить,но о нём можно забыть!;)).

Цитата:

---

если транс (бублик) не мотан литцем- это ЛЕПУХА.

---

Здесь наверное конфигурация сердечника значения не имеет,литцендрат на таких частотах в любом случае выигрывает.

Цитата:

---

Нет тёзка,по моему первичка

---

Если ТЕМП по схемотехнике RANGER-образных - то да, первичка тонкой лентой, а вторичка толстой.
А если же пласитиковые "мыльницы" РИТМ-180 или ТЕМП-180 - то в них, насколько помню, первичка не лента. (Хотя могли быть модификации ...)

Цитата:

---

конфигурация сердечника значения не имеет

---

Естественно.

Цитата:

---

если транс (бублик)

---

Я ото и подумал что речь конкретно о торе.;)

Цитата:

---

А если же пласитиковые "мыльницы" РИТМ-180 или ТЕМП-180 - то в них, насколько помню, первичка не лента. (Хотя могли быть модификации ...)

---

Корпус был пластиковый,схема RANGER-образных по всей видимости(косой мост,irfp460).

Цитата:

---

Корпус был пластиковый,схема RANGER-образных по всей видимости(косой мост,irfp460).

---

Это ТЕМП-180 или РИТМ-180 - схема, таки да - на основе РЕЙНЖЕР, но есть отлиичия - питалово задатчика тока и пр.
Так вот в них трансы бывали разные - первичка или литц или лента.
Эпизодически геморные апппараты - модификации по операционнику - марка затерта - 393-й не танцевал и пр.
РИТМы промелькнули и канули в небытие, а ТЕМПы выпускались, а затем преобразились в ЭЛЕКТРОНМАШи и пр.
А суть одна.
ИСА она и в Африке ИСА.

Да-а тёзка,имеете богатейший опыт.При нынешней распространённости этой техники будете всегда при работе!

"Скромно шаркает ножкой ... (с)"

;). Тёзка,скажите,Искра и Искра профи отличаются схематически или конструктивно(конфигураци� � трансов...)? А то когда разговор в основном о Искре профи,начинает закрадываться мысль что обычная Искра это старая,добрая "трёхэтажка".

Искра 291 - оранжевая- САИ 3-х этажка, с хреновато выполненными трансформаторами.
Искры Профи - 200-ка и 250-ка - рассыпанные на одну плату САИ, с заменой баяна половиков на ИЖБТ и с одним ОЧЕНЬ ПЛОХО выполненным трансом на бублике.
Кроме того, в Искрах профи выволочен на выключатель узел Arc Force, кот . в САИ присутствует по умолчанию, а здесь якобы "новшество" ...
Также (их было 2 типа по схемотехнике) совершенно неграмотно выполнен топологически силовой мост ( длинные тонкие дорожки упр. затворами где вдоль, где поперек силовых перемычек.
Крепление нижней части платы в одном из выпусков отвратное - много случаев замыкания силовых дорожек и/или проводников на саморез крепления кожуха.
Ну и кучка иных "мелочей"...

Спасибо тёзка за исчерпывающий ответ!

Цитата:

---

рассыпанные на одну плату САИ, с заменой баяна половиков на ИЖБТ и с одним ОЧЕНЬ ПЛОХО выполненным трансом на бублике

---

Напоминает Днипро М mini и ему подобные(Venta 210...)

Цитата:

---

выволочен на выключатель узел Arc Force

---

А зачем отключать? Регулировать(мягче-жёстче) понимаю,а отключать... Хотя может для аргона(видел как-то на голубой Искре переключатель TIG-MMA),возможно чтоб вольфрамовый электрод меньше прихватывало (при контактном поджиге):confused:

Вложение 1008 Вложение 1009 Вложение 1010 Хотел собрать, по Негуляеву, потом прикинул время-деньги и купил Днипро 250 мини. Варил и на максимуме (долго) и на минимуме- варит. Было бы интересно посмотреть схему. Включил на выход дроссель- стал варить УОНями более стабильно. И еще- складывается такое впечатление, что на больших токах, сварочный ток периодически, пропадает на долю секунды.
Образцовому моему сварочнику (ВДУЧ-16) этот проигрывает (совсем немного) в стабильности дуги...

Цитата:

---

Днипро 250 мини.

---

А я себе взял Днипро 200 мини,не знаю отличаются ли они транзисторами(типом),а вот диодов в моём 6шт. против 8шт. в вашем.

Цитата:

---

Включил на выход дроссель- стал варить УОНями более стабильно.

---

Уже варил уони,всё нормально,только дуга у этого аппаратца короткая,но меня это никак не смущает(а для уони так вообще нормальный режим-короткая дуга,обратная полярность).Схемку бы конечно не мешало бы,она явно отличается от "трёхэтажек"(контроллер другой,нет мелких транзисторов(8050,8550),обратна я связь организована иначе...).

купил тоже днипро-м 250 мини(для дома, дачи, гаража - подварить, как говорят, побаловаться)
по картинкам внутренностей и по кабелю выглядит, я так думаю, как на 160 А.
кабель 16мм, но на нем написано 25мм(фото не загружается)
кто знает, подтвердите, что он на 160 А или другое.
фото внутренностей не выкладываю - уже выложил Zmey: пост №133


спасибо

Цитата:

---

кабель 16мм, но на нем написано 25мм

---

В нём наверное и 16-ти нет.

Цитата:

---

кто знает, подтвердите, что он на 160 А или другое.

---

Смотрите пост №103

Все они "дети" Протон 160/Т.
Для 3-ки вполне удобоваримые аппараты.
Только учесть - что если он без вых. дросселя - то "баловаться" с длиной сварочных кабелей не стоит.
А кабеля нынче слабенькие в комплекте, плюс часто и густо обмедненный алюминий.

Цитата:

---

Только учесть - что если он без вых. дросселя - то "баловаться" с длиной сварочных кабелей не стоит.

---

Тут вопрос интересный! Сам длинный кабель являясь индуктивностью может выступить в роли дросселя(сглаживая пульсации),а вот с выбросами этого виртуального дросселя сможет "договориться" варистор 14D151K,стоящий на выходе аппарата.Хотя может я чего нибудь и не учёл:confused:.

... вобщем я уже сжег пару пачек препаршивейших каких-то уоней с кабелями по 5 метров. С дросселем уони горят более устойчивей. Хотел его внутрь воткнуть- но не влезает...

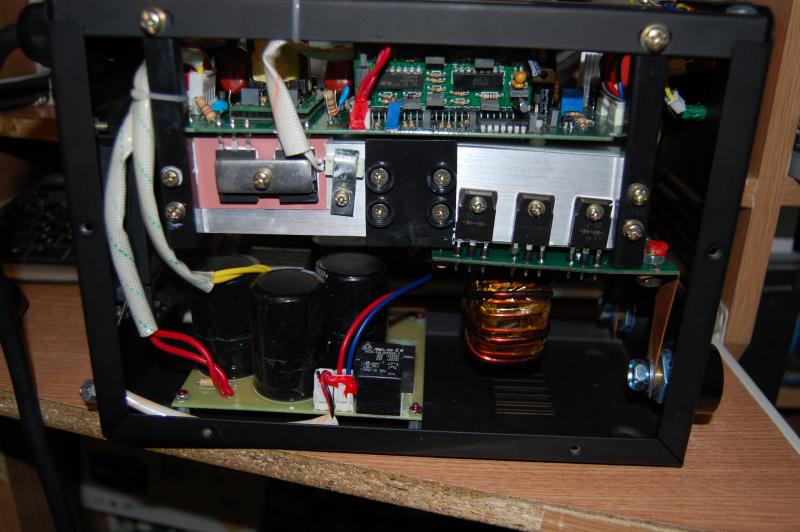

Фото серийного сварочного инвертора ВДС-180 Шмель.

Вложение 1027 Вложение 1025 Вложение 1026 Вложение 1028 Вложение 1029

Остальные фото инвертора ВДС-180 Шмель

Вот Гусеводы есть,Искроводы-есть,ИИСТ-оводы-есть,SSVA-воды есть...............а где же Шмелеводы?????Кто даст отчёт по Шмелю-180???Хоть один отчет после покупки???

Цитата:

---

а где же Шмелеводы?????

---

На первый взгляд - модификация РЕСАНТА, только вых. дроссель выполнен иначе.
Интересно, он надежно закреплен/скреплен? Визуально как-то не очень ...

День добрый! Подскажите аппарат Днипро М 250DB что из себя представляет!?

Цитата:

---

Сообщение от Andt61

На первый взгляд - модификация РЕСАНТА, только вых. дроссель выполнен иначе.
Интересно, он надежно закреплен/скреплен? Визуально как-то не очень ...

---

Да там Ресантой и не пахнет.Шмель-основа -контроллер. А дроссель-за счет жесткости самого материала будет в куче держаться,лишь бы замкнуло на что-то.

Тот же Протон,тот же Искра(красная).Трехплатное исполнение.Остальное- вариации на тему Jasik

Цитата:

---

Да там Ресантой и не пахнет

---

Визуально компоновка силы весьма похожа ...

Цитата:

---

Шмель-основа -контроллер.

---

Звиняйте, не увидел на фото его.
Кстати, если так, что за функции он выполняет в девайсе?

Цитата:

---

Сообщение от Andt61

Визуально компоновка силы весьма похожа ...

Звиняйте, не увидел на фото его.
Кстати, если так, что за функции он выполняет в девайсе?

---

Контроллер-управление вентилятором,сварочной ВАХ-точнее сказать затрудняюсь,надо спецам дать сказать.

День добрый!
Две недели мучаемся с отцом в выборе сварочного инвертора для бытовых целей. Если у местных гуру сварочного оборудования найдется минута, не будете ли Вы любезны охарактеризовать правильность нашего выбора Awelco BIT 180. Фирма итальянская, качество сборки вроде бы неплохое, я даже с ними вел переписку, уточнял их ли это модель, т.к. на сайте еще не успели вывесить описание, инструкции и прочее.
Младшая модель BIT 180 стоит порядка 1600 грн с кейсом и по характеристикам должна быть рассчитана на 160А, ее и хотим взять. Но в инете нашел внутренности только по BIT 200, думаю это не столь существенно.
Что скажете, господа?
Заранее благодарю за помощь.

Вложение 1103
Вложение 1104
Вложение 1105
Вложение 1106
Вложение 1107

Последний снимок не влез из-за ограничения по кол-ву файлов. Поэтому прошу прощения за раздельные сообщения

Вложение 1108

Цитата:

---

Сообщение от 4elovek

День добрый!
Две недели мучаемся с отцом в выборе сварочного инвертора для бытовых целей. Если у местных гуру сварочного оборудования найдется минута, не будете ли Вы любезны охарактеризовать правильность нашего выбора Awelco BIT 180. Фирма итальянская, качество сборки вроде бы неплохое, я даже с ними вел переписку, уточнял их ли это модель, т.к. на сайте еще не успели вывесить описание, инструкции и прочее.
Младшая модель BIT 180 стоит порядка 1600 грн с кейсом и по характеристикам должна быть рассчитана на 160А, ее и хотим взять. Но в инете нашел внутренности только по BIT 200, думаю это не столь существенно.
Что скажете, господа?
Заранее благодарю за помощь.

Вложение 1103
Вложение 1104
Вложение 1105
Вложение 1106
Вложение 1107

---

Недавно пробовал варить данным аппаратом. Максимальный сварочный ток был в районе 160А. Во время сварки сеть падала до 180В и при этом вентилятор начал заметно медленнее крутится, а дуга пульсировать. Сложилось такое впечатление что блок питания не дает достаточного напряжения для схемы управления аппарата. Также хотел поинтересоваться у спецов ремонтников, как можно выпаять планарные транзисторы, диоды которые установлены на плате прикленной к радиатору? Как можно прогреть место пайки силовых элементов?

ПРОИЗВОДИТЕЛЬ / БРЕНД: "ВИТЯЗЬ"
МОДЕЛЬ: ВИТЯЗЬ ИСА-300М
ЦЕНА (на момент покупки): 1100грн
ДАТА ВЫПУСКА / ДАТА ПОКУПКИ: Дата покупки 13.12.2012
ДОСТОИНСТВА:
НЕДОСТАТКИ: Короткие силовые кабеля на массу и держатель электрода.
КОММЕНТАРИИ / МНЕНИЕ: На сегодняшний день впечатление положительное.
ФОТОГРАФИИ:
Вложение 1259
Вложение 1260
Вложение 1261
Вложение 1262
Вложение 1263

Сегоня стал обладателем аппаратика ВИТЯЗЬ ИСА-300М. Пока протестировал совсем немного, спалил пару "патронов" (электроов) 3-ки.
Проверял в гараже, сечас сеть слабенькая (зима) - 3-ку тянет на максимуме шкалы (в сети до 200В, точнее было от 186В до 203В).
Зажег дугу - посмотрел на напругу в сети - 140В, при горящей дуге, даже лампы дневного света потухли, а дуга горела.
Единственное, что 300А заявленных никогда не выдаст, я это прекрасно понимаю и понимал при покупке, нужен для быта, в основном работа 3-кой электродом.
Хочу в ближайшее время попробовать "поварить" на стабильной сети - 220-230В.
А, да, также пробовал "зажигать" электроды УОНИ, зажигаются с некоторым трудом, но мне кажеться на Витязе дуга зажигаеться несколько "проще" по сравнению с РЕСАНТОЙ 160, которой недавно варил даже на более стабильной сети.
Как-то так...

Цитата:

---

Сообщение от bergamot500

ФОТОГРАФИИ:
Вложение 1259
Вложение 1260
Вложение 1261
Вложение 1262
Вложение 1263

---

Некорректно залиты изображения...Попрбуйте отредактировать сообщение (заново залить изображения)!

Перезалил фото. Не нашел возможности на данном форуме отредактировать свое сообщение. (Модераторы- отредактируйте, плз)
Вложение 1266Вложение 1267Вложение 1268Вложение 1269Вложение 1270

Такое впечатление,что градуировка шкалы тока на выходе идет в миллиметрах сварочного электрода,а не в Амперах,только запятую подставить.

Цитата:

---

Сообщение от Анатолий

Такое впечатление,что градуировка шкалы тока на выходе идет в миллиметрах сварочного электрода,а не в Амперах,только запятую подставить.

---

Похоже, что так))
Насчет 300А - производитель коненчо аццки заврался) (т.к. внутри всего 6 диодов на 20А, итого 120А).
На отметке шкалы "200" - ток как раз для 3-ки при сетевом напряжении 204 вольта.
4-ку УОНИ не зажигает. Но 3-ка УОНИ на конце шкалы - просто поёт).

Днипро-Луч-Витязь- близнецы, что ль? Или удачная схемотехника? Спецы- дайте комент...

Цитата:

---

Сообщение от Zmey

Днипро-Луч-Витязь- близнецы, что ль? Или удачная схемотехника? Спецы- дайте комент...

---

Китайцы они. Все на одно лицо поэтому.
А схемотехника действительно неплохая. Просто и эффективно. 100кГц частота преобразования, сердечник из аморфной ленты.
Это у меня (Зенит ЗСИ - 300). Может другие аналогичные и отличаются.

Цитата:

---

Сообщение от Zmey

Днипро-Луч-Витязь- близнецы, что ль? Или удачная схемотехника? Спецы- дайте комент...

---

А что тут комментировать?!Схема, скорее всего, Джасика,либо ZX-7, трехплатка обычная. Дело не в схеме, а в электронных комплектующих.

ВДИ-180.МА "Эксперт" какие отзывы по эксплуатации

Цитата:

---

Сообщение от demolol

ВДИ-180.МА "Эксперт" какие отзывы по эксплуатации

---

Наверное еще никто не брал???Хотя,сомневаюсь.Аппа� �ат то вроде не плохой!!
