Сгорел - накрылся медным тазом. Там по ходу что то в горячей стороне. Его бы запускать от отдельного источника и через лампу и нагрузить Ом 50-100 и смотреть что там и как, а то такой дежуркой можно и аппарат спалить.

Спасибо за помощь, но вы меня не правильно поняли. Про номинал я спросил потому что он не обозначен на схеме. Стабилитрон сам исправен (проверял с помощью БП лабораторного).
Перерисовал схему и обозначил диоды. На устройстве кстати 0.1мкф нету , что в связке с стабилитроном 24в. Аппарат не включается - 300 вольт присутствует , светодиоды что на майне
не светятся . В дежурке проверены мосфет , маломощный транзистор , заменена оптопара , проверен трансформатор и остальная мелочь. Выяснилось что D3 звонится в обе стороны , заменен,
После включения с треском отгорает нога D1 (при этом он цел) . Сейчас заменил все диоды D1.2.3.5 . Пока не включал , жду совета.

:)Та какая уже разница поняли или не поняли. Главное дали информации. Так как там аппарат живёт уже или пока на реанимационном столе? 0,1 может и не быть.

При распайке героически пропал под столом стабилитрон 7,5в . Подобного в наличии нет. Буду покупать, только вот является это окончанием ремонта ? Может что еще проверить , стабилитрон будет только в субботу ((

(только вот является это окончанием ремонта ?) - так это от вас зависит. Я выше писал - делать дежурку отдельно от аппарата - отдельно её запитать, отключить выход от аппарата и нагрузить резистором. Там то деталей три штуки в два ряда. Тут в соседней ветке народ до экспериментировался и спалили аппарат на дрова - по итогу на 130 зелёных влетели.

Отгорает D1 - ищите или соплю, или проблема может быть с трансформатором, по схеме он не может сам по себе отгорать, должен что-то ещё зацепить.

Здравствуйте!

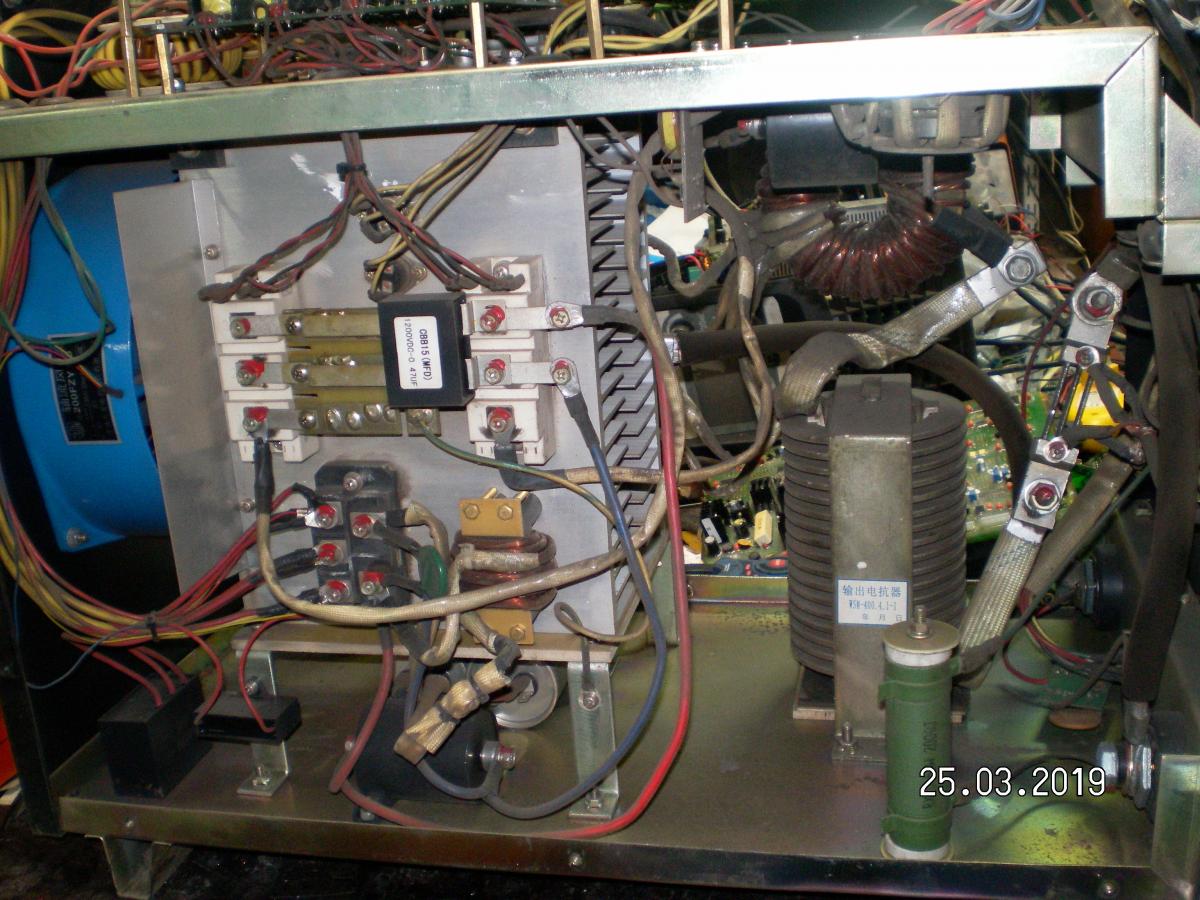

Регулярно поступают в ремонт промышленные сварочники китайского производства. Никак не могу найти схемы на них. Собраны почти одинаково.
Если у кого есть \, поделитесь, пожалуйста. Фото прилагаю.Вложение 8954Вложение 8955Вложение 8956Вложение 8957Вложение 8958Вложение 8959Вложение 8960Вложение 8961Вложение 8962

Есть такое
Вложение 8969
Вложение 8970
Вложение 8971
Вложение 8972
Вложение 8973
Вложение 8974
Это с сайта сварка.Барнаул - может это и есть у вас - чем могу. А китайцы герметика не жалеют - добротно заливают. У меня он как MIG 500F.

Герметик для меня не проблема - сам сбегает с плат. А в основном как раз 500-е и 350-е в ремонт таскают. А в последних уже нет герметика. Зато иногда есть клиенты, которым наоборот, заливаю платы таким же герметиком. Там, где аппарат выдерживал полгода, теперь второй год не вылетают. Но заливать надо только новые.

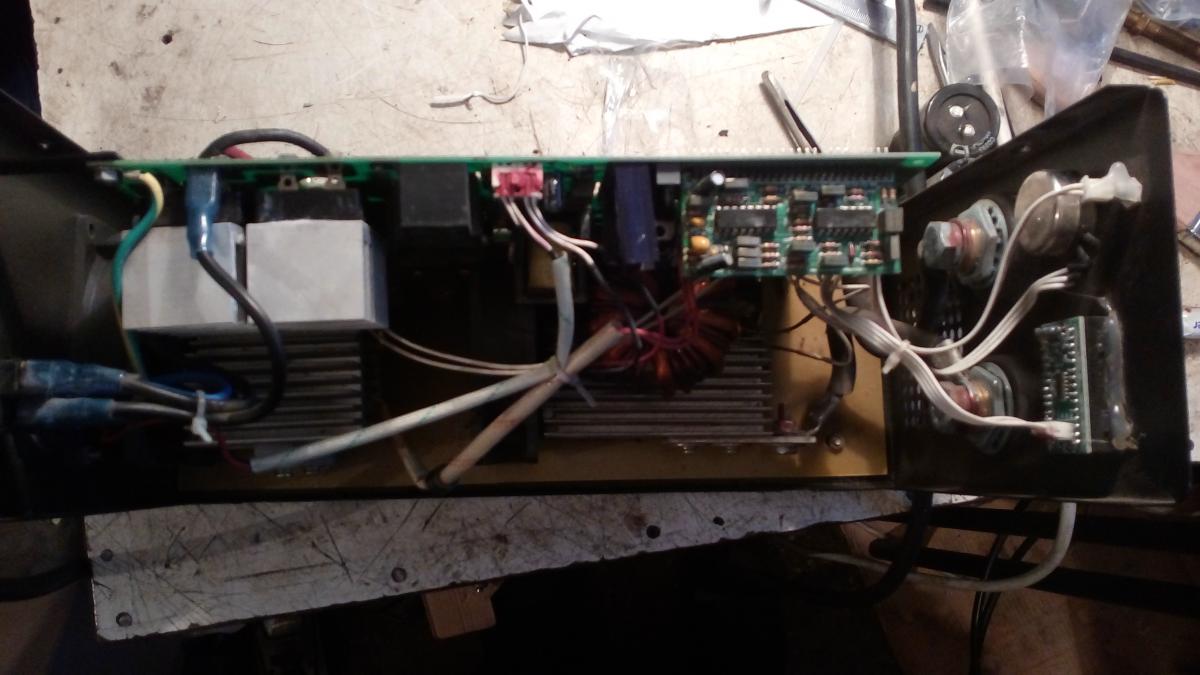

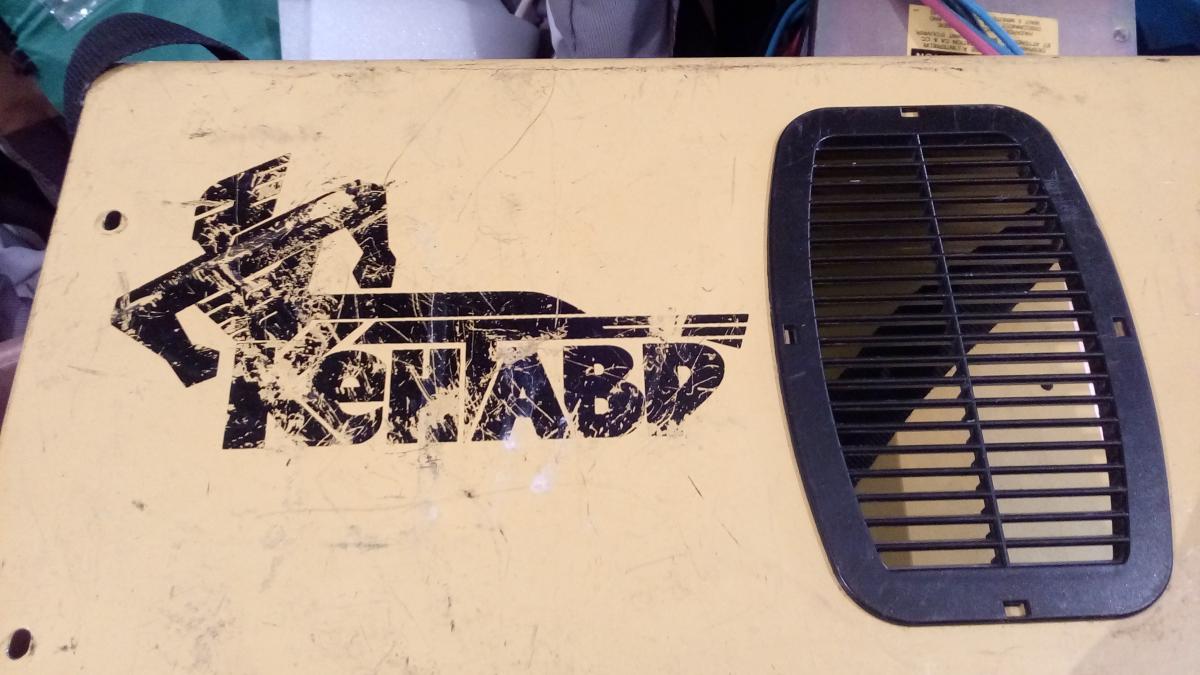

Добрый день, подскажите кто знает на кого похож, Кентавр СВ 230В, схему не найти, не работает дежурка.

Вложение 9021
Вложение 9017Вложение 9018Вложение 9019Вложение 9020
