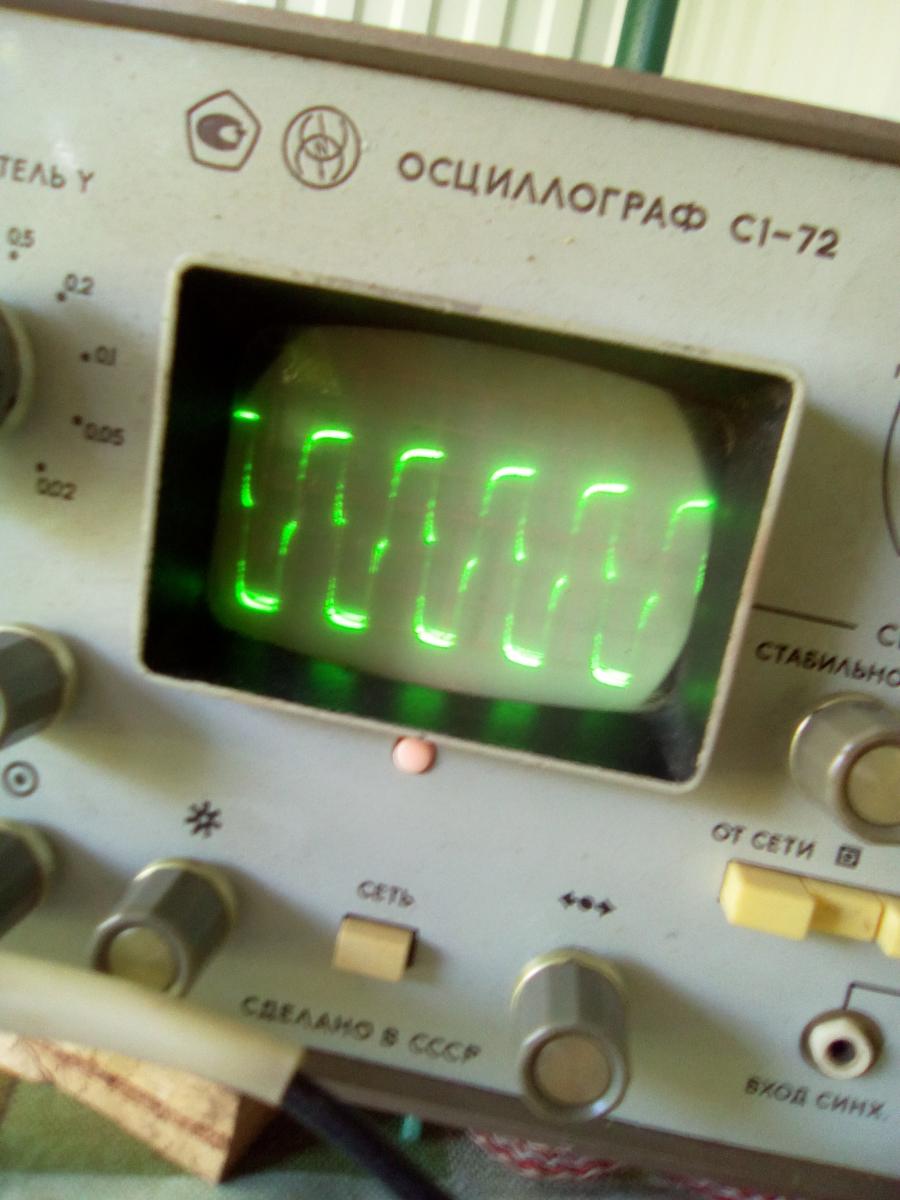

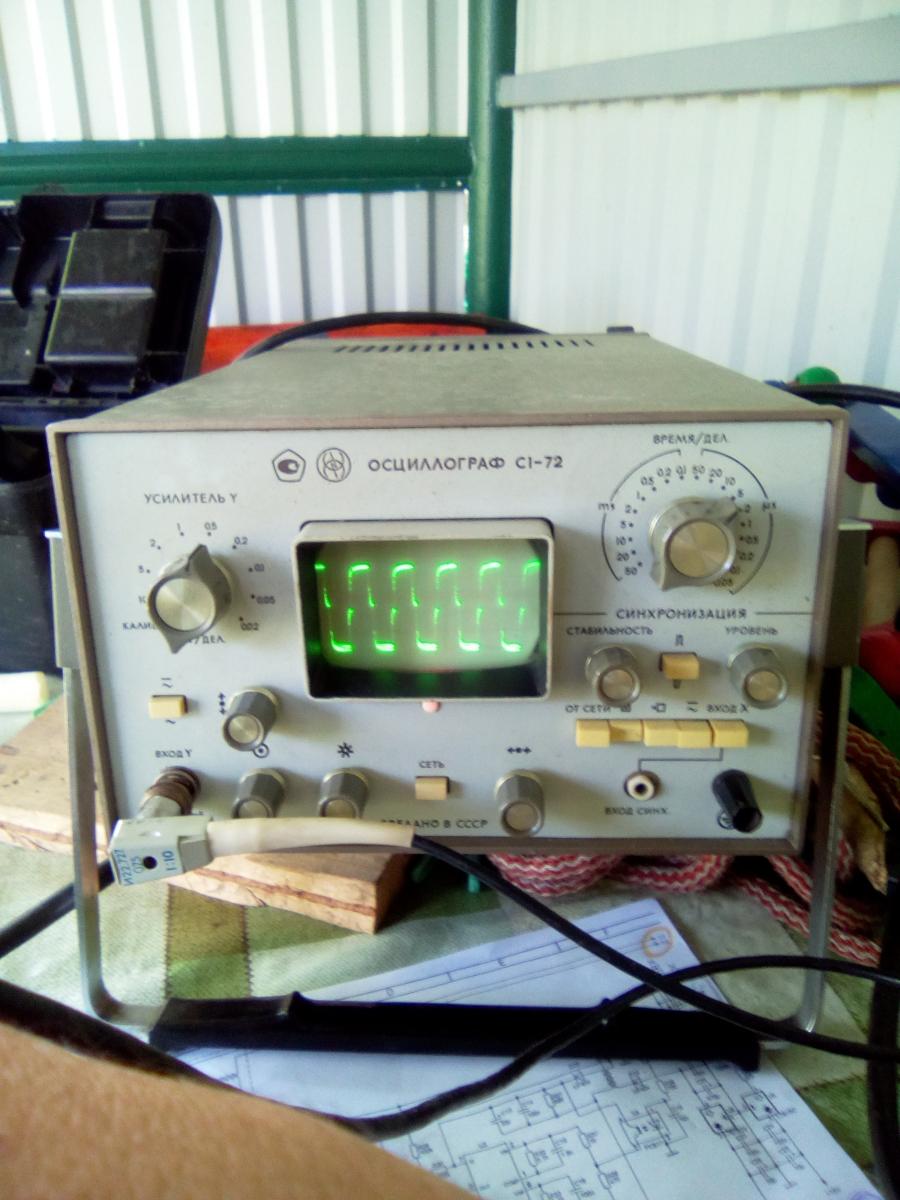

Итак, разобрал я свой инвертор. После входного выпрямителя 320В. На регулировочных резиторах все в норме по схеме. +15 вольт есть. -15 немного занижено до 13,5, но думаю это в рамках нормы. Снял осцилограммы своим стареньким осликом, немного смазаны фронты, но может так и должно быть. Фото прилагаю
В общем все вроде должно работать, а получается что иногда аппарат начинает выпендриватся. Куда дальше копать не знаю...
Ну нормальные фронты . Чего вообще то туда лезть осциллографом ? Он Вам тут не поможет . Схема управления у вас выделывается . Где то что то усохло или отвалилось в области операционников . Такие периодически проявляющиеся неисправности хуже всего ремонтировать .Цитата:
Сообщение от ТИПТОНИК
Не могу найти схему управления драйверами на 3525 транзисторы irfd 120 и irfd 9120 оу lm 339
Нужна помощь. инвертор edison 301 maxi.напряж. хх было 60в. поработал немного на даче,сейчас хх-85в. ток регулируется в самом начале потенциометра.появилось переменное на держателе-200в.частоту переменки не проверял.У кого какие мысли?е
Фото для начала.
Уважаемый,Bamby.Напишите,пожа луйста,удалось Вам найти схему на ВДИ-200 .Мне также пришлось столкнуться с такой проблемой, инвертор VDI-250 EVO Патон, нигде не могу отыскать схему на этот аппарат или,хотя-бы, на блоки БПК 03.32 и БУР 03.11.Спасибо.Цитата:
Сообщение от Bamby
давайте фото блоков,желательно макро,и будем думать как вам помочь.
