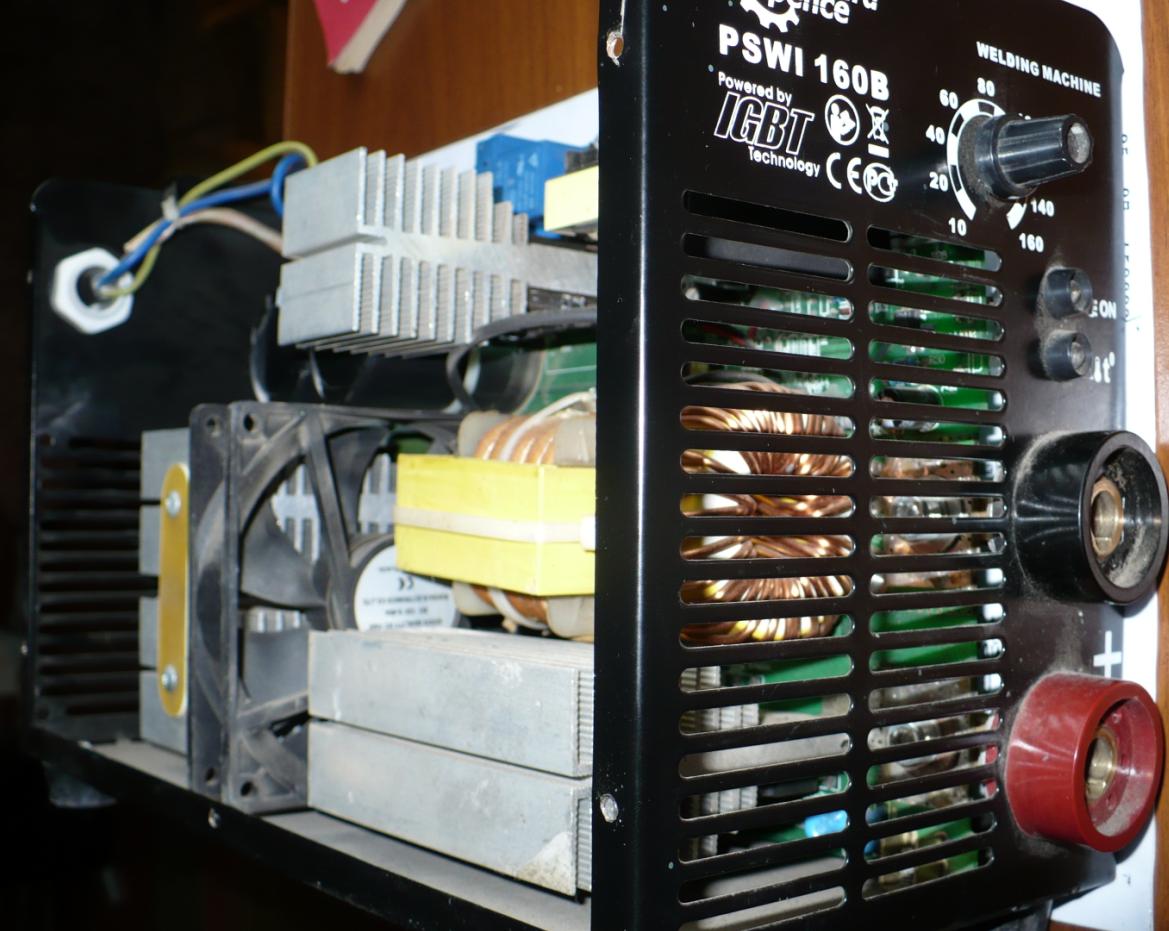

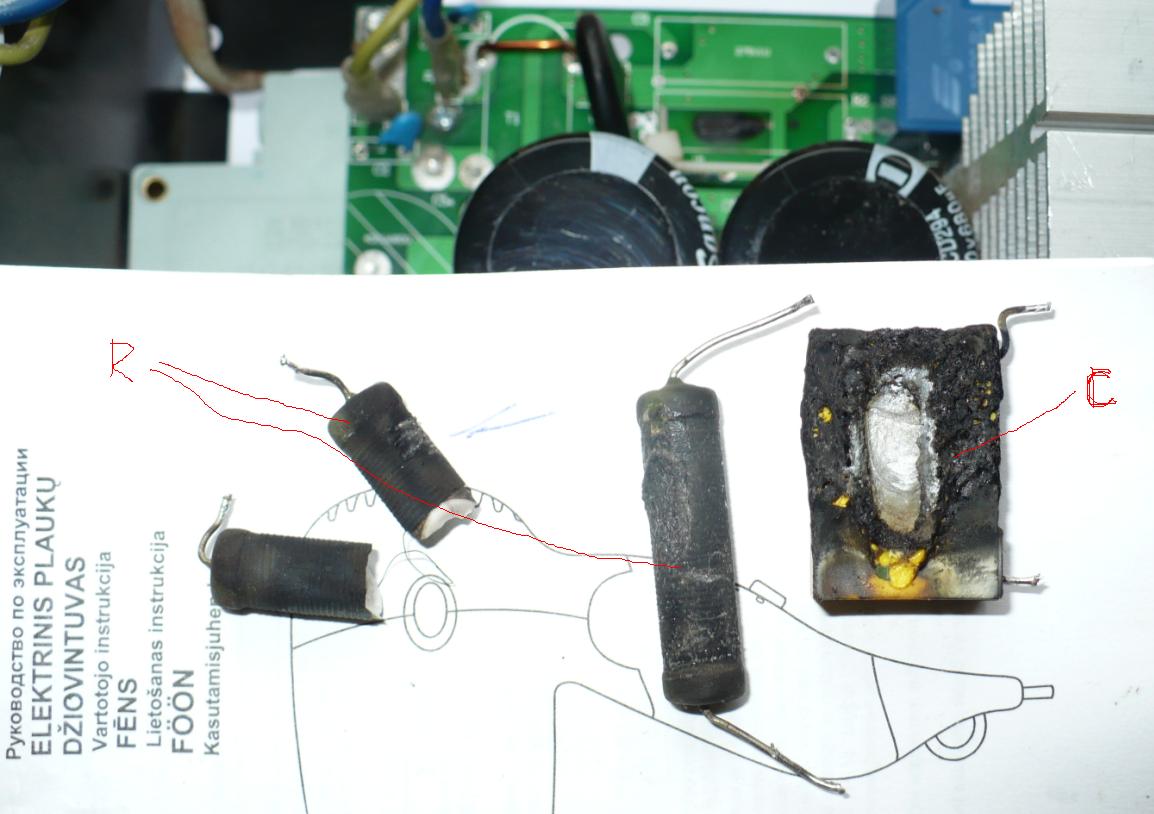

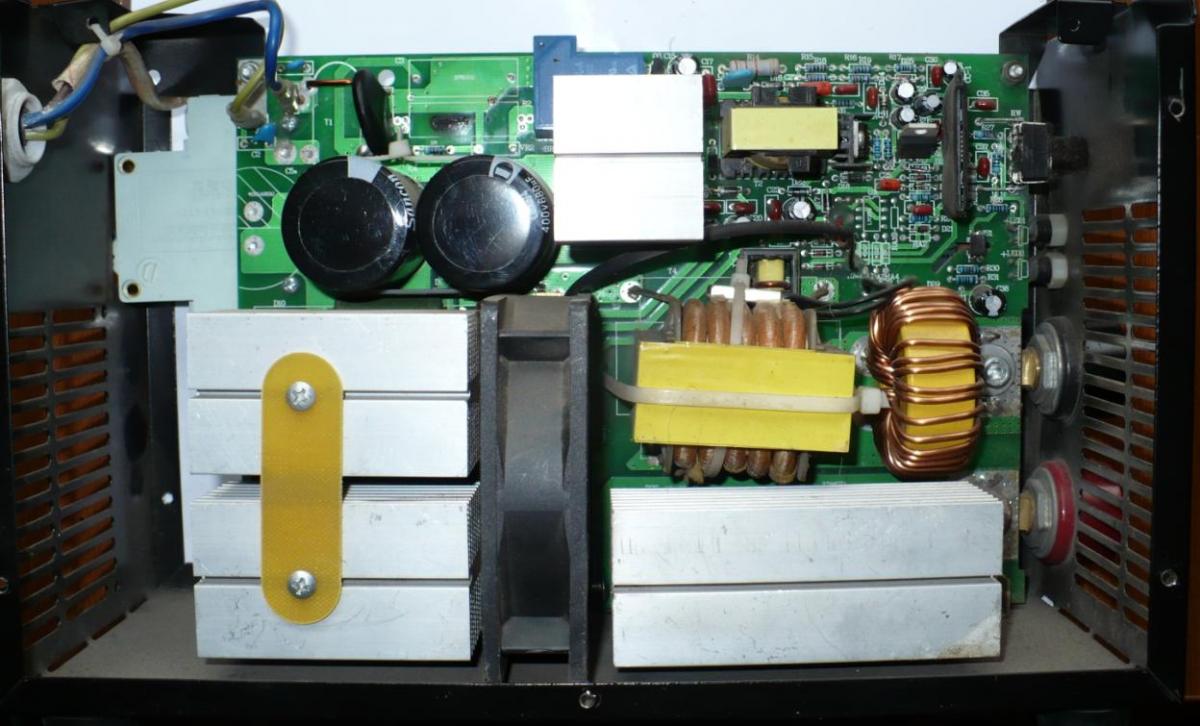

Вложение 3017Вложение 3018Вложение 3019Вложение 3020Packard Spence PSWI-160
Аппарат проработал безотказно 3 года,потом сделал БУМ,БУМ.
Никакой документации,схем и прочего на просторах инета нема.
Вид для печати
Вложение 3017Вложение 3018Вложение 3019Вложение 3020Packard Spence PSWI-160
Аппарат проработал безотказно 3 года,потом сделал БУМ,БУМ.
Никакой документации,схем и прочего на просторах инета нема.
Клон ресантоподобный
Фото печатной платы со стороны проводников плз

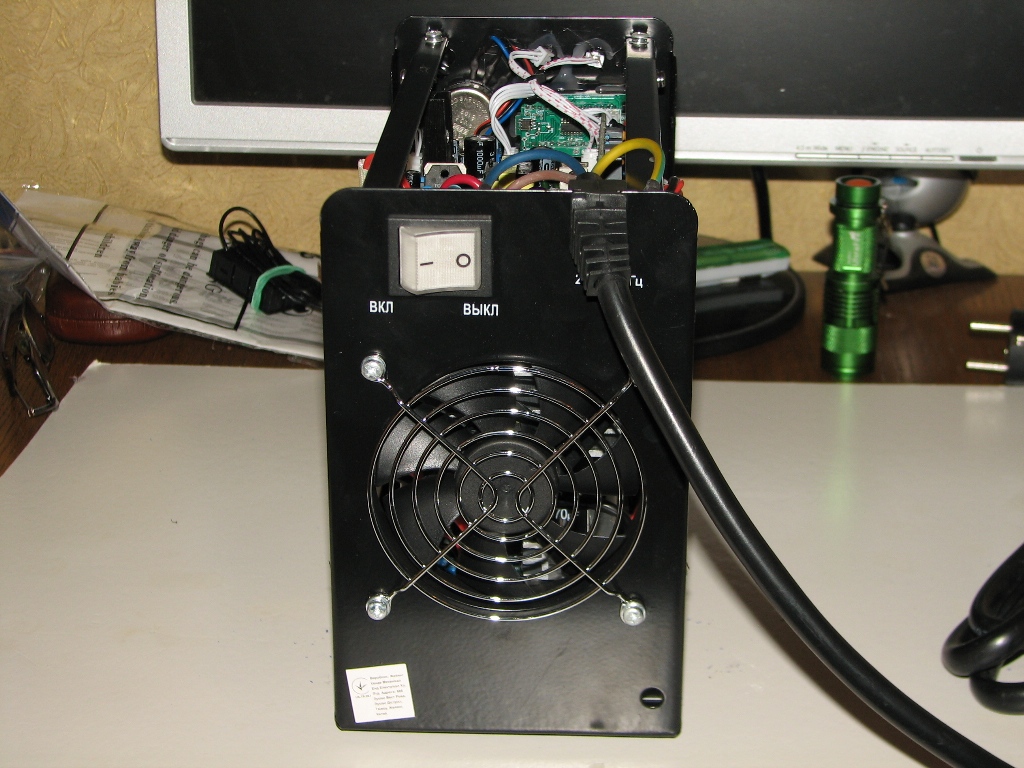

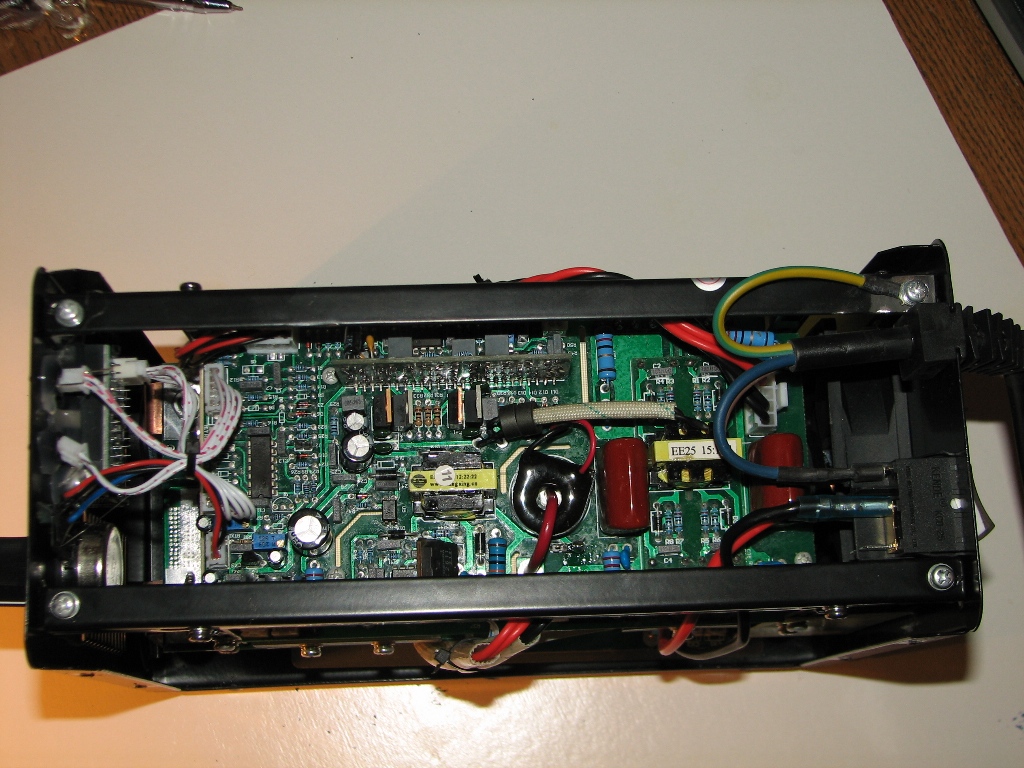

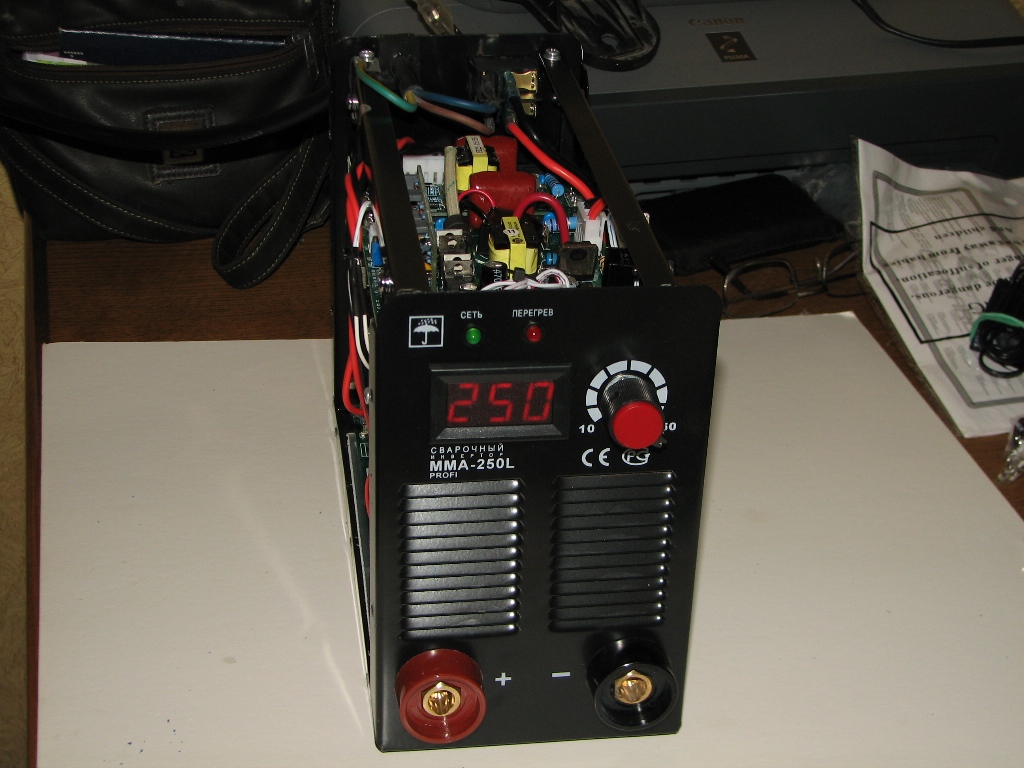

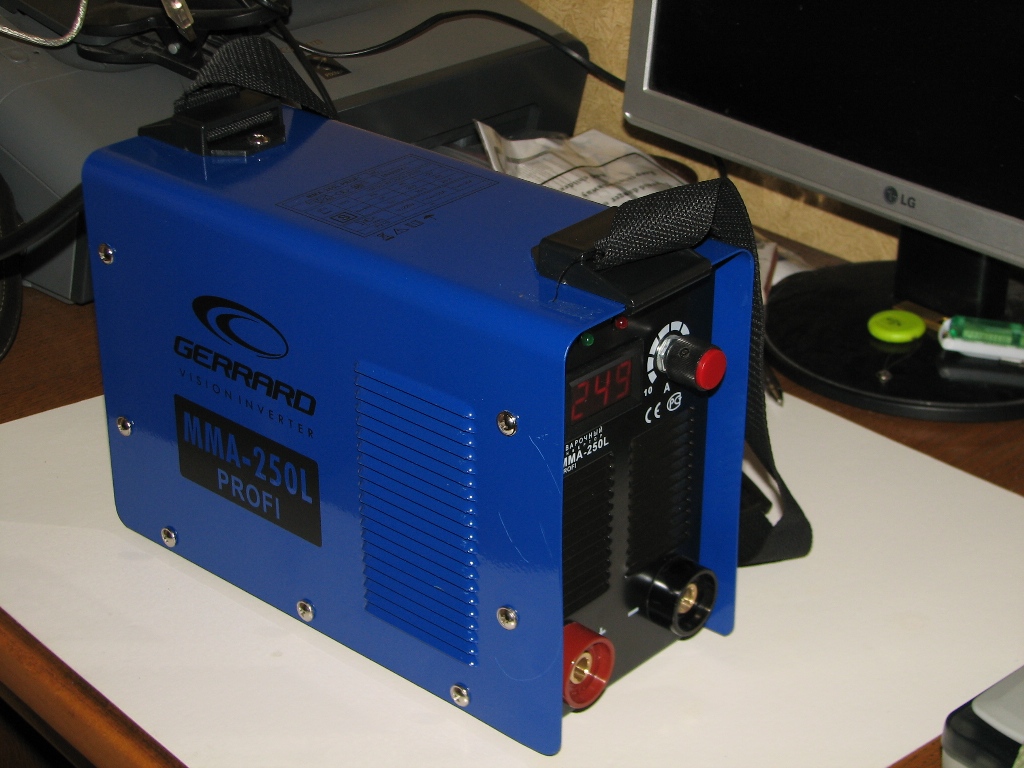

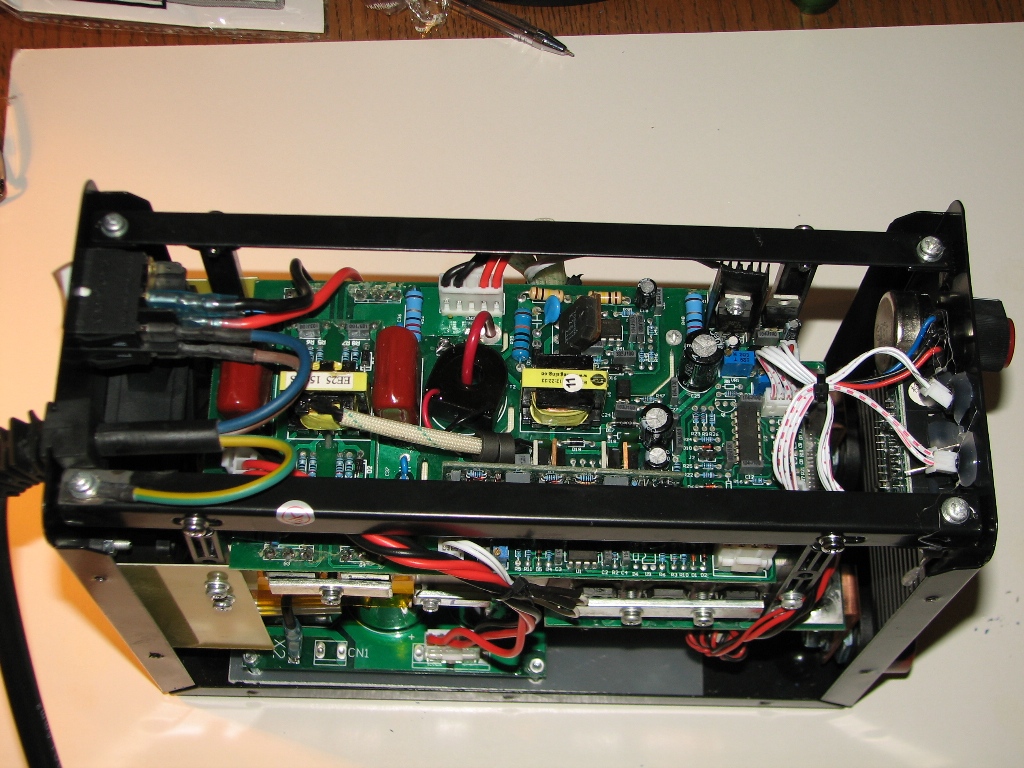

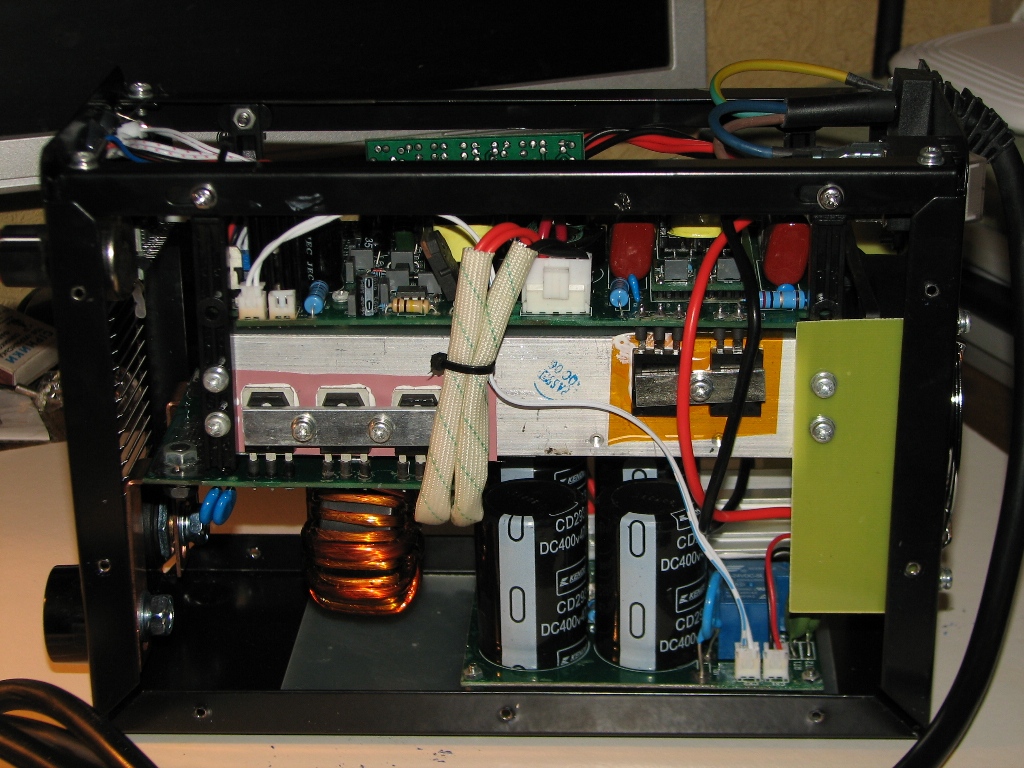

Вміст нового GERRARD MMA-250L PROFI.
Вложение 3246Вложение 3247Вложение 3248Вложение 3249Вложение 3250Вложение 3251Вложение 3252
По паспорту на кожному плечі по 3 діода (всього 6) та по два IGBT транзистора. З виду пайка, збірка, кріплення без зауважень. Все якісно закручено. Чотири конденсатори фільтра по 470 микф. Зверху транзистор бренду Toshiba. Випробувати ще не вспів. Що скажете по апарату шановні спеціалісти. Гідний вибір? Дякую.

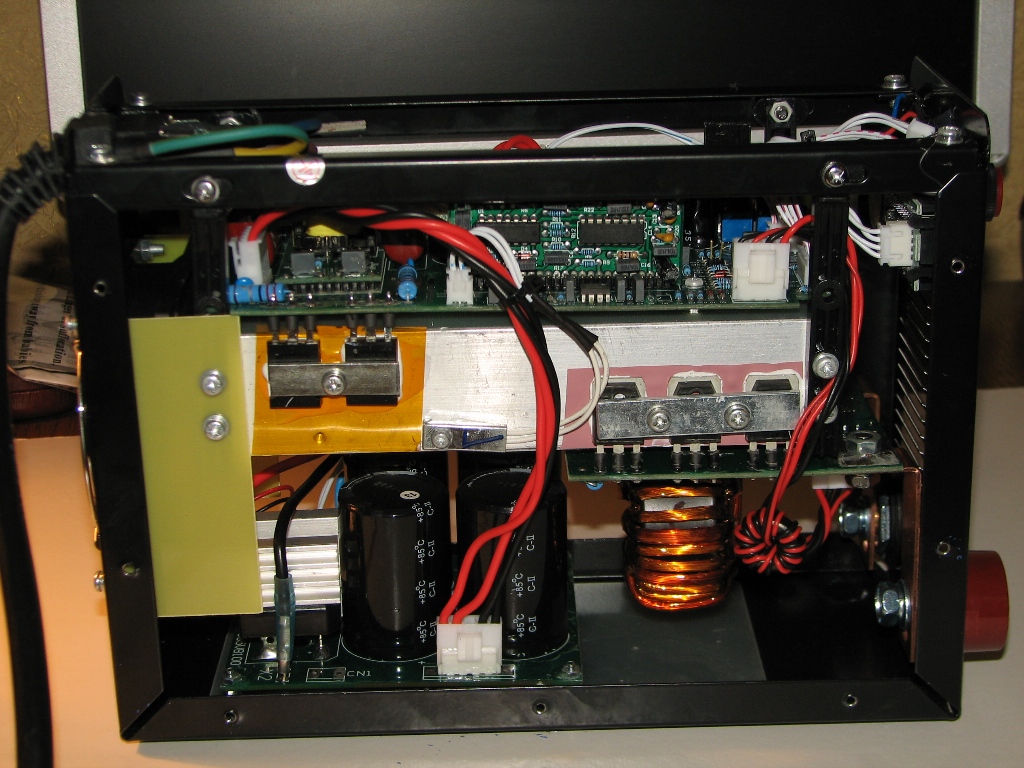

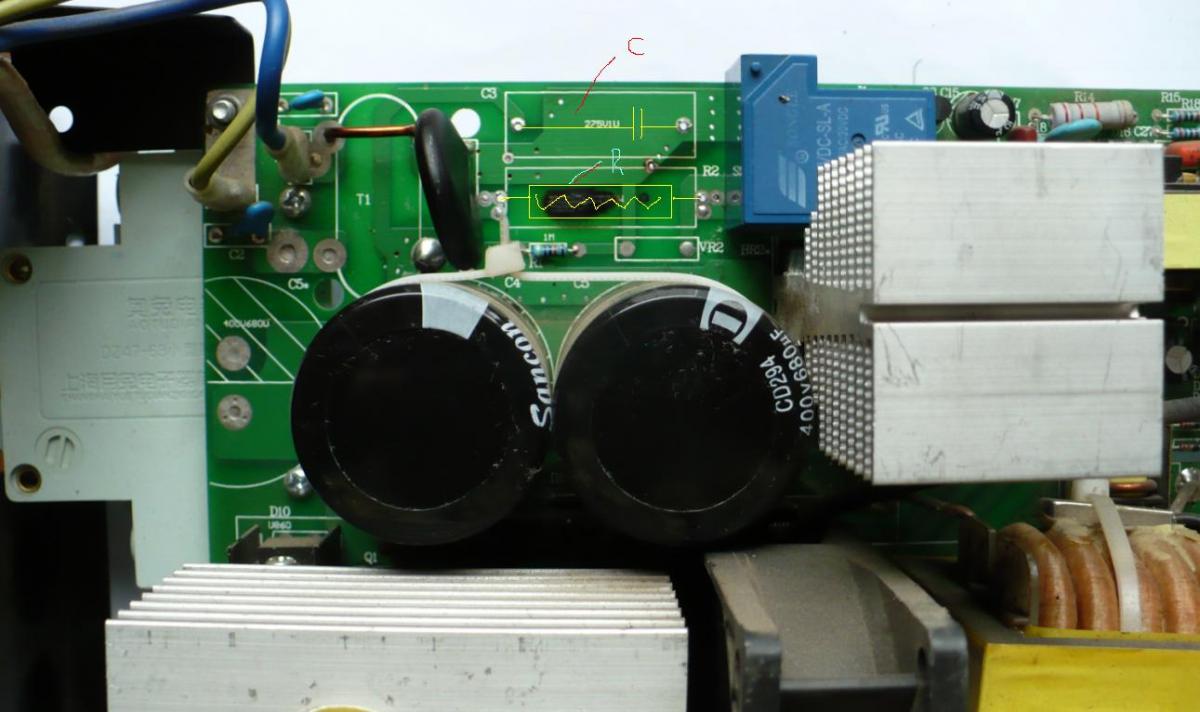

PS. Пишуть тут на форумі про необхідність дроселя. По фото на моєму він є? На пятому фото в правому куті на феритовому кільці, це він? Що ще з особливостей можна сказати? Ще раз дякую.
клон днипро м,едон,протон,пульс,рига
,и ещще много похожих.бажано не варити на токах менше 90 ампер,можуть згоріти транзистори,дроселя там немає,те що ви назвали дроселем,являеться трансформатором.дросель можна поставити,легше буде запалювати дугу.реальний ток при 24 вольтах 135 ампер.
А почему при ниже 90А могут сгореть транзисторы? Заполнение то ведь меньше .
Вибачте за дилетантство, але тоді питання щодо паспортних рекомендацій: 1,6мм - 50-75А; 2,0мм - 60-100А; 2,5мм - 70-120А; 3,25мм - 110-160А ... З Вашої рекомендації випливає, що електродами 1,6-3,0 мм варити не можна? Сьогодні на заготовці нашвидкоруч зробив тестовий зварювальний шов. Інвертором варю вперше. Зліва, до середини (до бризки) на 113А, і дальше почав на струмі 134А. На 113А дуга запалювалась трудновато, і на відриві дала маленку бризку. На 134А з першого разу запалилась та легко продовжила шов з відривом у кінці справа. Вложение 3253Цитата:
Сообщение от Semivosa
Новачок на форумі, просив би поради як саме виготовити дросель, і в якому місці його впаяти. Маю деякий аматорський досвід в радіотехніці, запас радіодеталей. Думаю з Вашою порадою та Божою поміччю справлюсь з завданням:-). Дякую.
а ето статистика по данным аппаратам,к сожалению,со слов клиентов и собственного опыта.Цитата:
Сообщение от Андрюха
почитайтеhttp://weld.in.ua/forum/showthread.p...D1%80%D0%B0...Цитата:
Сообщение от Docer
Понятно , не приятная статистика конечно . У меня Днипро м 200 мини (аналогичный вобщем) , когда было в сети 170В , варил 2-кой на 70-80А. (по брехливой шкале задатчика тока 100-110А.) , тьфу-тьфу , бог миловал , всё прошло нормально.Цитата:
а ето статистика по данным аппаратам,к сожалению,со слов клиентов и собственного опыта.
