Shyuan TIG/MMA 250 Помогите с ремонтом

Цитата:

---

буду пробовать влючать на минимальную нагрузку, но по прежнему через лампочку между конденсаторами и транзисторами.

---

Вот Вы опять совершаете ту же ошибку. Так НЕ ДЕЛАЕТСЯ!
На лампе будет падение напряжения! И от того, что останется - для хоть какой нибудь работы аппарата НЕ ОСТАНЕТСЯ!
А так как потребление через лампу высокочастотное, то на ключах вообще останется ноль целых ноль десятых...
Как Вы думаете, почему дорожку от емкости до ключей делают как можно короче? Да еще и емкостью блокировочной на стороне ключей иногда не жадничают?

Цитата:

---

может посоветуете, какую популярную, без непонятных формул литературу

---

Для начала любые статьи в инэте о ИСТОЧНИКАХ СТАБИЛЬНОГО ТОКА будут в самый раз.

https://forum.cxem.net/index.php?/to...�вертор/
Вот, более 400 страниц. Думаю, для начала сойдет. Тут многое можно узнать, если внимательно прочитать. И никаких формул, кажется :)

А что советовать, нужно иметь желание. Вот мой труд, который помогает мне в ремонтах. Зарегистрирован не только на этом форуме, не задал нигде ни единого вопроса. Подсказывать, подсказывал.
Вложение 11661

Зря Вы так, Николаевич, свои сокровища показываете. Ваша жизнь с этого дня может быть в опасности :D
Теперь фамилию нужно менять, город, страну....

Теперь фамилию нужно менять, город, страну.... Та нееееее, для этого нужно быть депутатом;)

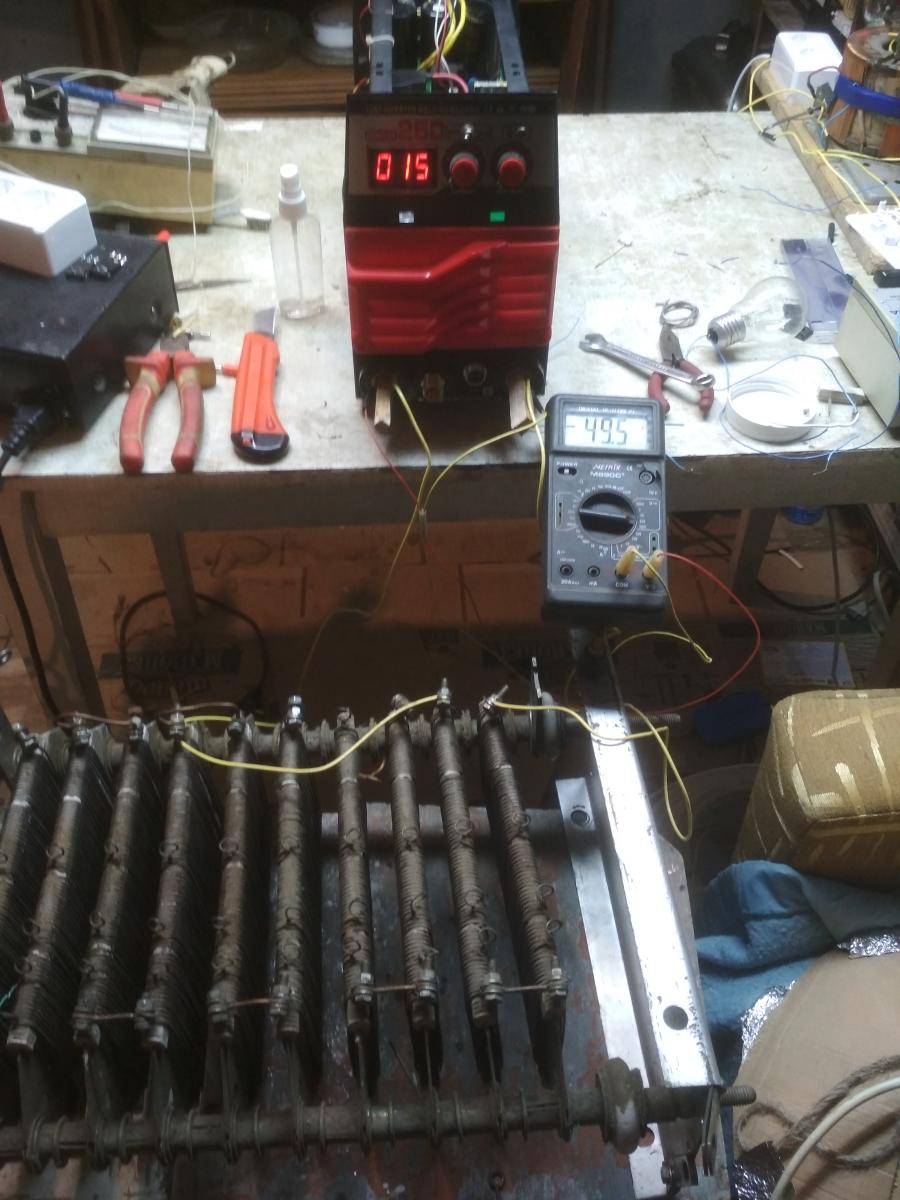

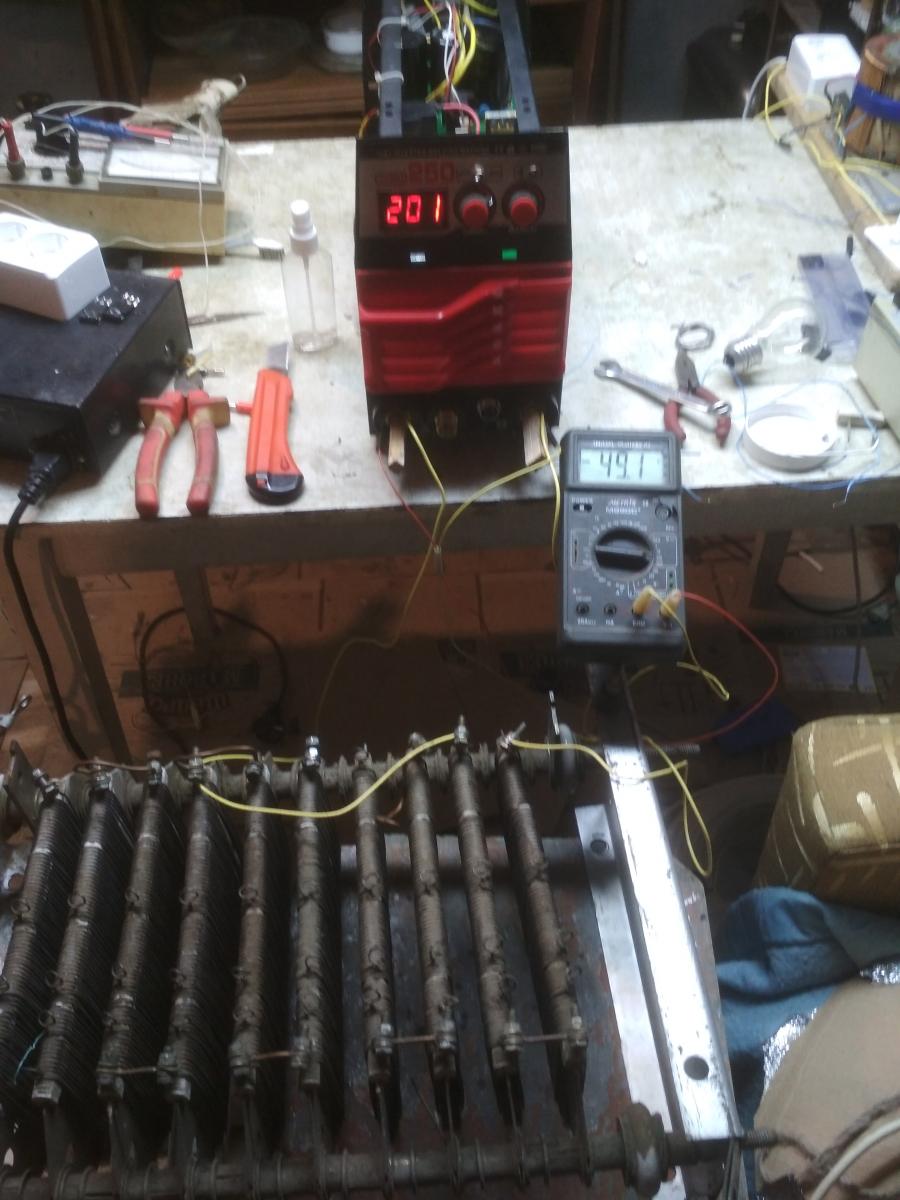

Огромное спасибо за советы. Включил по полной схеме. Все вроди работает. Подарили мне нагрузку, но не подарили кабеля и шунт с амперметром. Завтра принесу. А пока подключил через тем, что было под руками--кабелем 2,5мм2. Нагрузка 6 Ом. Теперь меня смущает напряжение на выходе 50в. Возможно это потому, что большое сопротивление нагрузки. Про ток ничего сказать не могу. Завтра принесу родные кабеля, шунт с амперметром и посмотрим на результат. Может что подскажете по поводу 50В на выходе. Николаевич, Вам огромное спасибо за ссылку наваш труд, будем изучать.Вложение 11664Вложение 11665Вложение 11666Вложение 11667

6 Ом это вообще ни о чём. Навскидку, это не более 10А в нагрузке. Даже в минимуме регулятора тока на выходе напряжение не упадет, так как аппарат еще не начинает ограничивать ток. Источник сварочного тока ММА, это, грубо говоря, источник стабильного тока.

Спасибо за ответ.Завтра будут кабеля и амперметр, посмотрим.

Кабеля были, но без амперметра с шунтом. Нагрузка 6 по 3 Ом . Поджиг нормальный, дугу держит нормально, напряжение на нагрузке держит 44В ???. Пробовал на электроде 3мм, все нормально. Пришел однокласник, чей аппарат, попробовал ММА, сказал что все ОК. Всем, кто мне помогал ремонтировать мою первую сварку огромное спасибо. Но все таки есть вопрос-- почему держит 44В, должно же быть меньше. Я запомнил и врубился "Источник сварочного тока ММА, это, грубо говоря, источник стабильного тока."Но Во всех ЮТУБАХ-- 30в+-. Есле завтра принесут амперметр обязательно пойду и попробую померять какой он выдает ток, без фанатизма конечно, но попробовать интересно, хотя это уже и не нужно. И еще, Николаевич, спасибо за скрин с Вашего монитора, я сначала не разобрался, поздно было и подумал ,что Это ссылки.

Цитата:

---

почему держит 44В

---

Небось, цифровым вольтметром измеряете?
А может и сопротивление шунта велико... регулятор тока выкручен на максимум. Кто знает.
44 вольта на электроде (дуге)... аппарат бы умер сразу.

Цитата:

---

Но Во всех ЮТУБАХ-- 30в+-

---

Ютуб надо поменьше смотреть. Такое напряжение, разве что рельсы резать... пятеркой. Это для токов под 250ампер такое напряжение

Для того что бы было 30 вольт нужно правильно устанавливать транзисторы - https://www.youtube.com/watch?v=VwbXRITxqK8
