Хотел бы добавить к температуре нагрева - тёплые или горячие это всё относительно - нужно измерить температуру нагрева, а потом уже говорить перегревается транзистор или нет - перепад в 5-10 градусов по отношению к тому же корпусу можно и пальцем почувствовать. Холодными они однозначно не будут. Нагрузить драйвера силовых транзисторов и смотреть сигналы - если всё нормально впаивать силовые, а то домодернизируемся аппарат и получим гиперболоид.
Так отож. Чиркнул сюда, а теперь хочется, чтобы человек довёл аппарат до ума. Блин, оно по подсказкам диагностируется и ремонтируется за час, если конечно самодельные платки не делать...
Впаял назад транзисторы, переделал все как было)
Все 4 транзистора стали теплыми.
Сигнал снимаю прямо где впаиваются силовые транзисторы (G,E - боковые ножки транзистора)
После переделки и подключении затворов силовых транзисторов сигнал немного ровнее (на рисунке)
Мерил на каждом транзисторе - везде одинаковый.
Вложение 7464
Вот что еще хотел спросить. На эти транзисторы (9z24) подается напряжение +15В с микросхемы 7815 через 2-х ватный резистор (22 Ома).
При длительном включении он такой горячий что дотронутся невозможно - это тоже в пределах нормы или нет?
Все 4 транзистора стали теплыми.- Правильно так и должно быть. Осциллограмма нормальная. Пора бы и напругу подать на выходной каскад. Если страшно напрямую подать - подайте на выходной каскад +320 вольт через лампу ватт 200 - на выходе будет напряжение. Я так понимаю это не проф ремонт, а себе и латра, баласта и амперметра нет.
Он реально 22 Ома или исходя из его маркировки? Держу в руках плату - резистор этот 2,2 Ома 0,25 ватта.
По маркировке и проверил
Извините конечно, но по Вашим картинкам о напруге на клетку можно только догадываться!
Если на осциллограмме 5 вольт на клетку, то напряжение на затворе маловато, норма 14-18 вольт. 22 Ома много, или ошибка, или подгулявший, или кто-то менял до Вас.
Если вместо него поставить 2,2 Ома , то и импульсы на затворах поднимутся. Выложите фото платы.

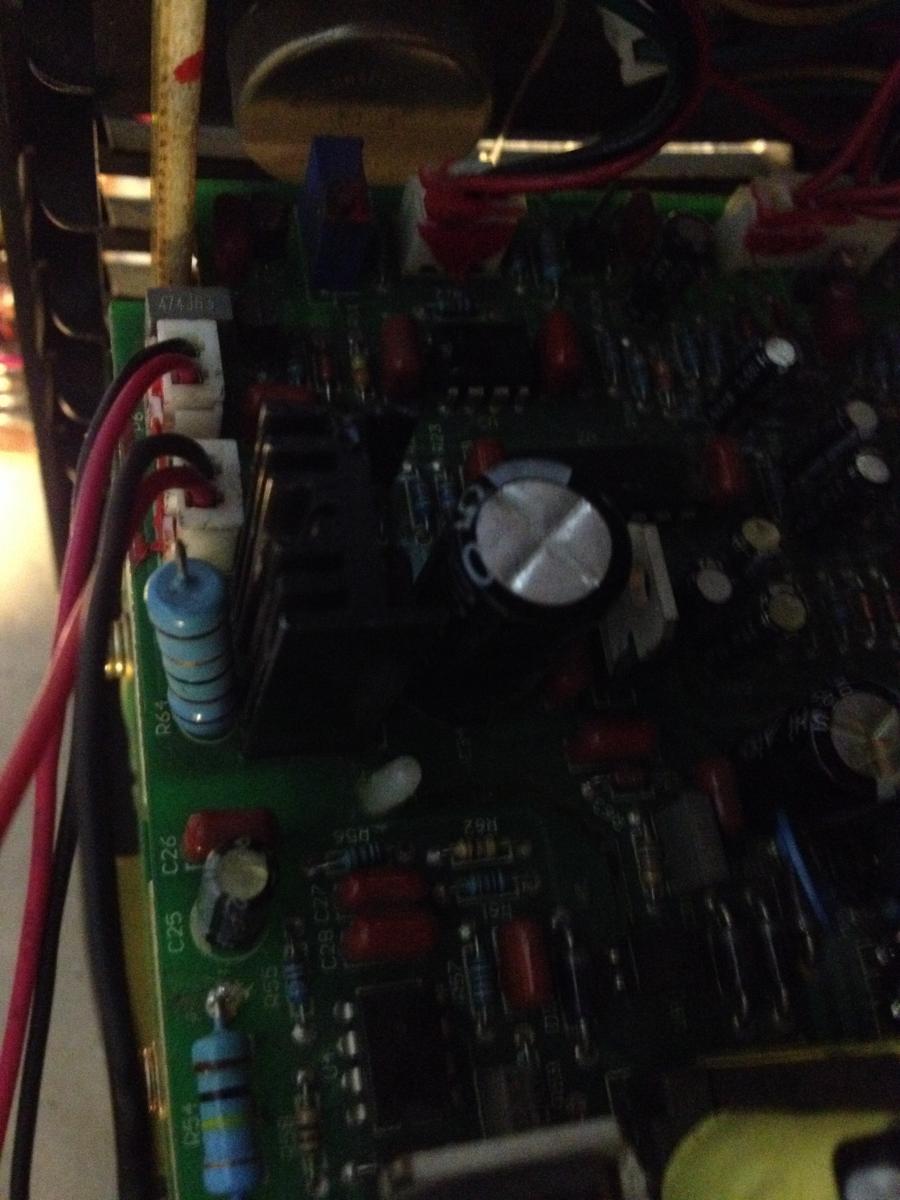

Вот возле радиатора микросхемы
Вложение 7465
Чуть глаза не выпали, ничего не рассмотреть. Если красный,красный,чёрный,зол тистый - то и в правду 22 Ом. Понятно только одно - импульсы после драйверов маловаты по напряжению. И скорее всего именно из-за такого номинала резистора. Попробуйте заменить на 2-3 Ома. Может китайцы ошиблись, а может намеренно - вот транзисторам и кирдык со временем.
