добрый день.
может кто-то сталкивался с Unitor UWI-150 Autoline и осталась схема?
стоял на полке в кладовке, как оказалось от дядька-моряка достался.
не влючился. разобрал, вся плата залита силиконом. нет одного дросселя, кулер не рабочий, на обратной стороне платы видно подгорания ног некоторых компонентов. детальнее - надо снимать радиаторы и смотреть.
перед этим решил спросить, если смысл заморачиваться с ним?
А можно фото сварки и внутренностей и по подробней
На месте с подгоранием стоял выпрямительный диод, одна нога отгорела.Цитата:
Сообщение от MMATIG
Как и почему перестал работать - инфо нет конкретной. "Варил-варил, да и перестал".
Видел на просторах инета, что у одессита одного был подобный аппарат. Но там все свелось к разбору-сборке и заработало впоследствии. У него на фото с трансформатором был еще один дроссель.
Очень плохо видно на фото. Если владееш мультиметров в обращении то начни с празвонки от входа сети до конденсаторов, БП ,транзисторов.Укажи что за микрухи там применяются и номера транзисторов.
там и так видно что проц стоит,если поломка простая,типа транзистор поменять,да обвязку драйвера,то можна и заморочится,а если в управлении что случилось,то лучше на полку.
Начал прозванивать. Сразу на схеме LEM HX20-P ( на первых фото - коробочка синего цвета) прозвонились накоротко ноги подачи питания.Цитата:
Сообщение от MMATIG
Далее, диод выпрямительный apt 30d60bhb - оторвана нога. Установлены транзисторы gp35b60pd. Один закорочен, все ноги звонятся. Также есть один транзистор у которого звонился накоротко сток-исток. Выпал, оказывается звонился плата по посадочным отверстиям транзистора. Так должно быть?
Осцылограф есть,нету-тогда в сервис или к мастеру,у вас сложный ремонт,если есть,выпаиваем все транзисторы и проверяем все.
Может кто-то подскажет какие ключи стоят в итальянском инверторе DECA MOS 210 Gen?
Схема, думаю, аналогична MOS 168 (в седьмом сообщении этой темы), но силовые ключи мощнее?

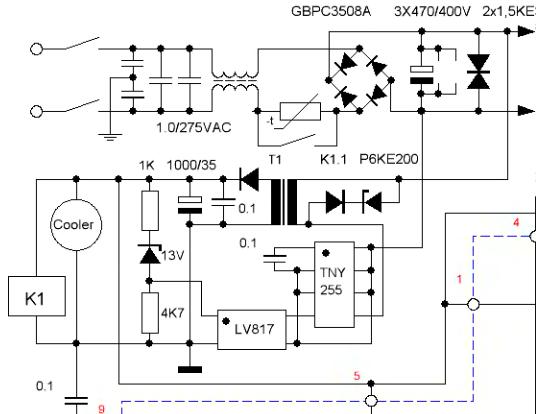

Также интересуют параметры импульсного трансформатора дежурки на TNY255PN. У трансформатора Т1 на схеме не звонится первичка.

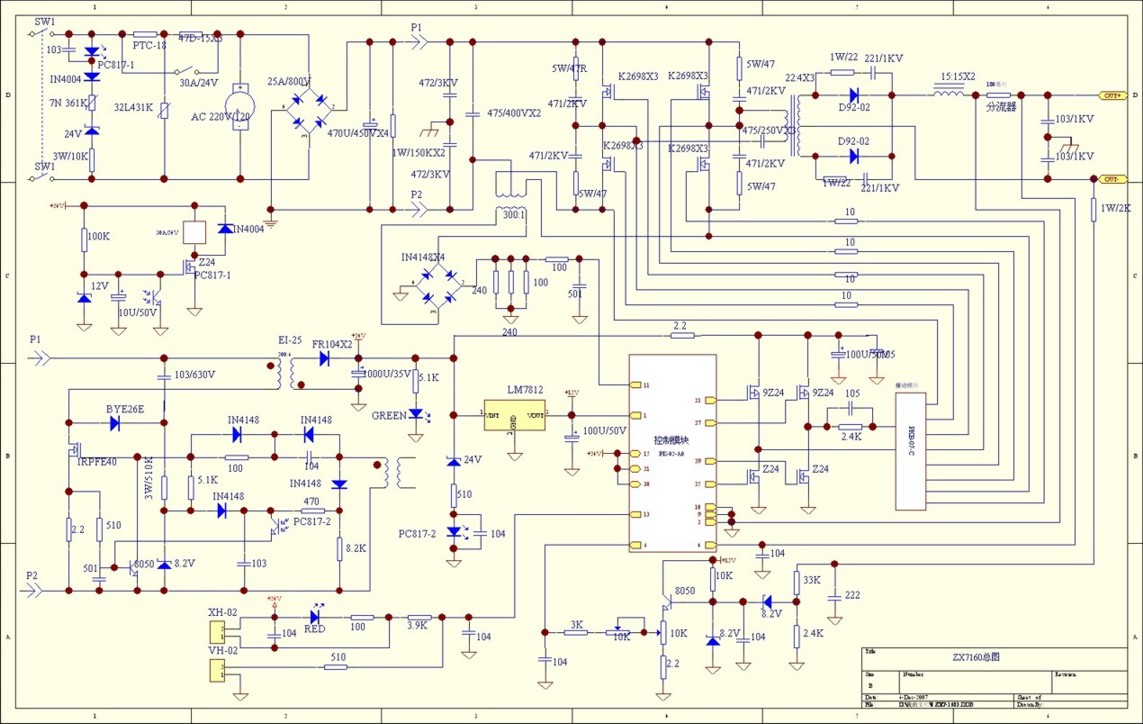

Вложение 5666
