Не стабильная дуга при сварке электродами с основным покрытием.Напряжение сети в норме.В чем причины?Аппарат новый.Вложение 618Вложение 619Вложение 620Вложение 621Вложение 622
Вид для печати
Не стабильная дуга при сварке электродами с основным покрытием.Напряжение сети в норме.В чем причины?Аппарат новый.Вложение 618Вложение 619Вложение 620Вложение 621Вложение 622
То Альянса
1.Не вижу выходного дросселя (может фото малоинформативны???)
2.Что под радиаторами ( <<Аппарат новый >>)
Если сеть в норме, не используется длинный слабый удлинитель, то скреее всего аппарат типа "косого полумоста" и как следствие будет то , о чем Вы пишите Не стабильная дуга при сварке электродами с основным покрытием.
Скорее всего Вам придется подбирать тип электрода для работы на данном аппарате.
Как пример - РИТМ-180 (ИСА) - хорошо варит МР-3 , неплохо АНО-36, но отвратительно АНО-21 (Луганск).
В то же время "Бригадир-180" (САИ) чудненько варит АНО-21. И на всех вышеуказанных электродах. Он- полный мост.
Где-то так.
Но это мое ИМХО.
Под радиаторами транзисторы.Тип и обозначение не видно,плата на заклепках,аппарат на гарантии.Удлинитель не использовал,потери исключены.Покупался как инвертор способный на сварку любыми типами электродов.LB52U3 не стабильно,рвет дугу.УОНИИ13\55 тоже,ЭА400/10У3 также.Переменка нормально.Высокие токи без проблем.В остальном,если не брак,то разочарован.
1.Попробуйте УОНИ на обратной полярности.Цитата:
Сообщение от Альянса
2.Если нет выходного дросселя - то Покупался как инвертор способный на сварку любыми типами электродов. - скорее всего не покатит.
Есть ли приблизительно сходство с китайскими собратьями или это отечественное д-мо?Цитата:
Сообщение от Andt61
Визуально в некоторых узлах ( насколько видно по фото) есть, естественно некие схожие решения.Цитата:
Сообщение от Альянса
НО!
1.Дросселя нет. Это плохо .
2.Силовой транс явно "рукодельный".
3.По всем признакам - СНГ-овое рукоделие, явно не доведенное "до ума".
Как аппарат для хотя-бы мелкопроизводственных цедей я бы его не рассматривал.
Это мое ИМХО.
Возможно ли при разумном подходе воткнуть выходной дроссель или лучше вернуть продавцам?
Если есть возможность - верните.
Дроссель просто-так не ставится, определенные действия и расчеты нужно сделать, однако.
Всем Здрасьте !!!Цитата:
Сообщение от Альянса
А "воткнуть" дросселёк проблем нет ни малейших ваще. :-)
ПРОИЗВОДИТЕЛЬ / БРЕНД: ТМ Днепровелдинг

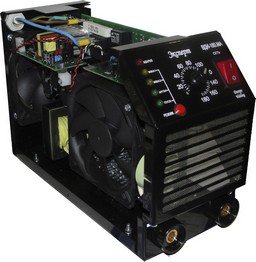

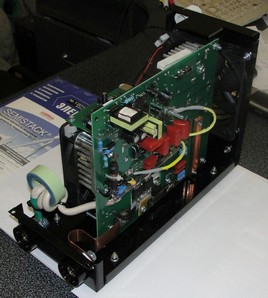

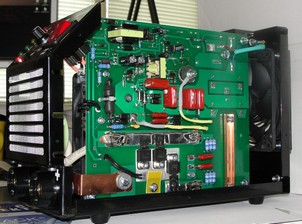

МОДЕЛЬ:ВДИ-180.МА Эксперт
ЦЕНА (на момент покупки):2500,00 грн
ДАТА ВЫПУСКА март, 2012
ДОСТОИНСТВА:интересно узнать от наших покупателей
НЕДОСТАТКИ:не менее интересно узнать от наших покупателей
КОММЕНТАРИИ / МНЕНИЕ:
ФОТОГРАФИИ:Вложение 701Вложение 702Вложение 703Вложение 704Вложение 705
Продолжение фотогалереи ВДИ-180.МА Эксперт.Вложение 706Вложение 707Вложение 708Вложение 709Вложение 710
Продолжение фотогалереи ВДИ-180.МА Эксперт.Вложение 711Вложение 712Вложение 713Вложение 714Вложение 715
Продолжение фотогалереи ВДИ-180.МА Эксперт.Вложение 716Вложение 717Вложение 718Вложение 719Вложение 720
Продолжение фотогалереи ВДИ-180.МА Эксперт.Вложение 721Вложение 722Вложение 723Вложение 724Вложение 725
Продолжение фотогалереи ВДИ-180.МА Эксперт.Вложение 726Вложение 727Вложение 728Вложение 729Вложение 730
Не сочтите за спам, как это уже сделали на одном из форумов! Смотрите, обсуждайте, задавайте вопросы!
Немного провода сетевого шнура в натяжку??!!Цитата:
Сообщение от Dneprowelding
Сварочный инвертор GERRARD MMA-180
ПРОИЗВОДИТЕЛЬ / БРЕНД: GERRARD (Китай)
МОДЕЛЬ: MMA-180
ЦЕНА (на момент покупки): 800 грн.
ДАТА ВЫПУСКА / ДАТА ПОКУПКИ: 2012 июль
КОММЕНТАРИИ : на верхнем радиаторе удалось разглядеть маркировку транзистора. Это IRGP4062DPBF. Запаяны 2шт и два посадочных места в резерве - видимо для модели MMA-200 или MMA-250. На нижнем радиаторе одно место в резерве,маркировку не рассмотрел.
По качеству сварки ничего сказать не могу,не спец в этом деле.Покупал для домашнего пользования.Если есть схема - выложите плиз.Также интересно посмотреть на фото моделей MMA-200 , MMA-250
ФОТОГРАФИИ:
Вложение 847Вложение 848Вложение 849Вложение 850
В ремонт такие пока не попадали.
В выходные пройдусь по нашим торг. точкам - погляжу, если есть такие - фото вывалю.
Судя по фото NBC-250 имеем те же внутренности что и GERRARD MMA-180 , только дополнительно запаяны два транзистора для увеличения тока.Скорее всего эта схема применяется во многих современных инверторах. Кстати,вчера проверил свой аппарат - варит отлично!Уже немного усовершенствовал схему :-) - добавил сетевых электролитов,теперь общая ёмкость 2500мкф. Со временем может докуплю транзисторы, они примерно по 45 грн
Только одно Вам пожелание=когда будете допаивать транзисторы-у них должна быть "обвязка"-не просто так,впаял и всё.Цитата:
Сообщение от alex1
А транс силовой выдюжит увеличение мощности аппарата?Цитата:
добавил сетевых электролитов,теперь общая ёмкость 2500мкф. Со временем может докуплю транзисторы, они примерно по 45 грн
А так при неизменении эксплуатационных параметров - запас это хорошо ...
ЗЫ.И диод добавить невредно.
ЗЫ1.Транзисторы , кондеры и диоды очень желательно, что-бы были из одного типа и одной партии.
Иначе приближаем "музыку БАХа" , однако. Проверено многократно.
В моём случае обвязка транзисторов есть.Вот фото крупнее:Вложение 857Цитата:
Сообщение от Анатолий
Возможно придётся дополнительно настраивать подстроечный резистор.
По моему разумению, этот резистор задает макс. выходной ток.
Я бы его не трогал.
А на сколько стояли родные ? На фото не видно . А то планирую брать на днях gerrard 200 или Днiпро 200 и еще до конца не решил какой.Цитата:
Сообщение от alex1
И может кто ,что посоветует сразу сделать в плане доработки немного для повышения надежности .
Родные были две по 470мкф.Над кулером есть место,туда можно пару ёмкостей закрепить на герметик.И ещё пару над заводскими ёмкостями.Хотелось бы увидеть Днiпро 200 изнутри...Цитата:
Сообщение от Hpater
Выше написал. "Кондеры, транзисторы и диоды" - ДОЛЖНЫ БЫТЬ ИЗ ОДНОЙ ПАРТИИ (СЕРИИ).Цитата:
И может кто ,что посоветует сразу сделать в плане доработки немного для повышения надежности .
Это чистая практика 3-х летнего опыта ремонта сварочных инверторов.
Не балуйтесь с добавлением данных элементов просто так.
ЗЫ.Сегодня "лечил" аппарат , где "заводом"- изготовителем были использованы RJH5F6 разных серий. Результат - весь мост под замену.
Транзисторы согласен , а неужели попадались варианты с конденсаторами , электролиты или пленочные уже так влияли ?Цитата:
Сообщение от Andt61
Думаю если добавить хотя бы один электролит и пленочный по сети, хуже же быть не должно .
Раз 5 или 6 ...Цитата:
а неужели попадались варианты с конденсаторами
В полумостах ...
РИТМ-180 пару раз, остальные - ресантообразные , все после чьей-то замены одного эл-лита....
При ремонтах, если один из кондеров сдох - меняю все. Причем не всяких производителей.
Вечером вылолжу фото кондеров, кот. у нас сейчас боль-мень путевые.
Кондёры беру с плат от мониторов ЭЛТ и телевизоров известных производителей,многие избавляются от старой техники.На практике,если запаять хотя бы один дешёвый китайский кондёр то он замкнёт и мост за собой утянет.
Мост очень редко уходит.Цитата:
На практике,если запаять хотя бы один дешёвый китайский кондёр то он замкнёт и мост за собой утянет.
Чаще всего мосты летят, если провода на них с клеммами, а не пайка. Идет нагрев ноги и капут...
Ставлю "NIPPON CHEMI KON" - KMR 105 C - 470 mF(М)x450V, диам. 36 мм, высота 50мм, жесткие выводы.
Партия А7088.
У нас розница 17 грн, опт - до 13 грн.
Пока ни одного нарекания.
GERRARD - MMA 200 ,
Из всех элементов , не запаян только один под радиатором где выходные диоды, наверное на MMA-250 будут стоять все .

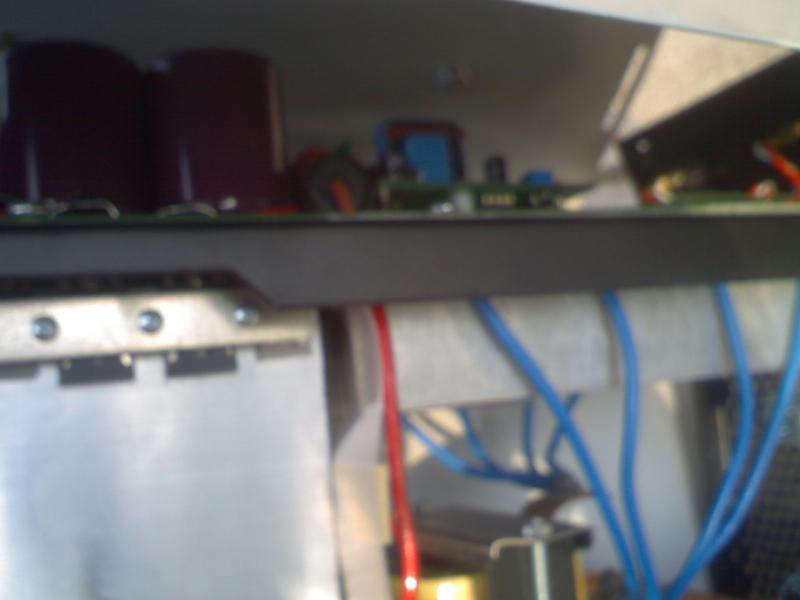

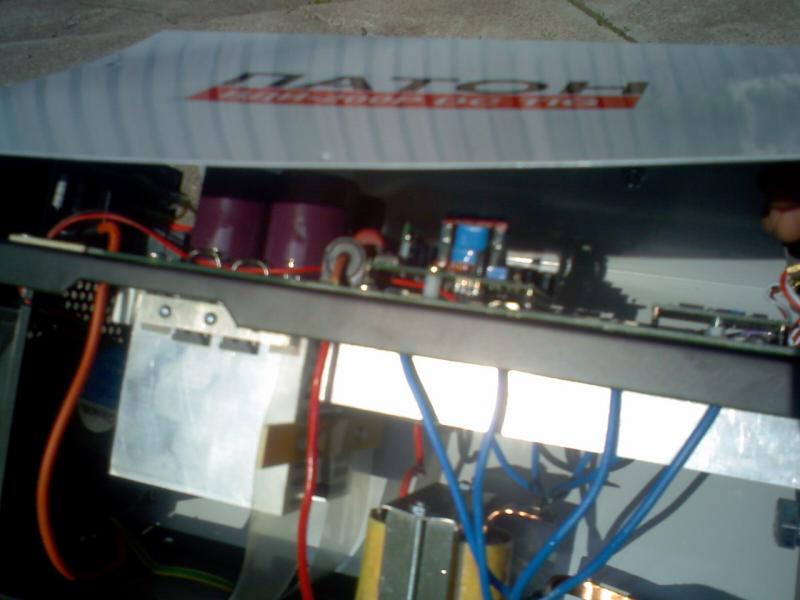

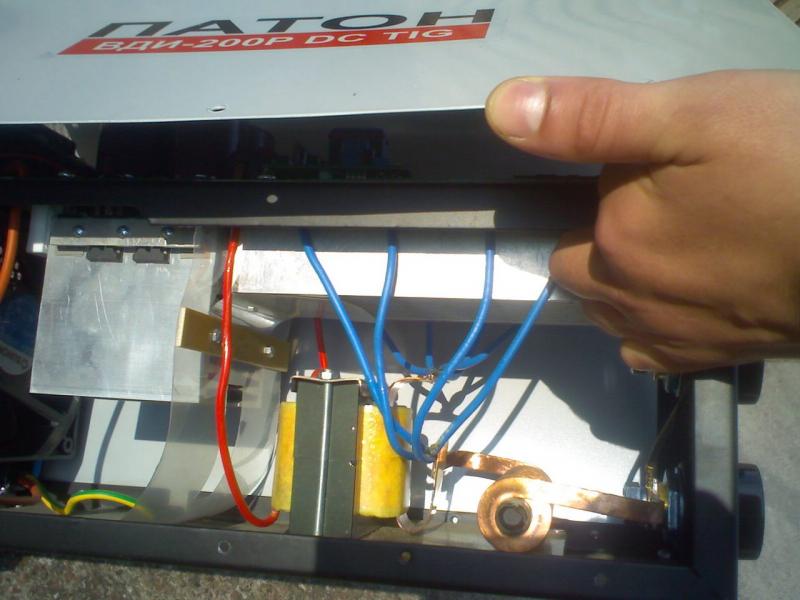

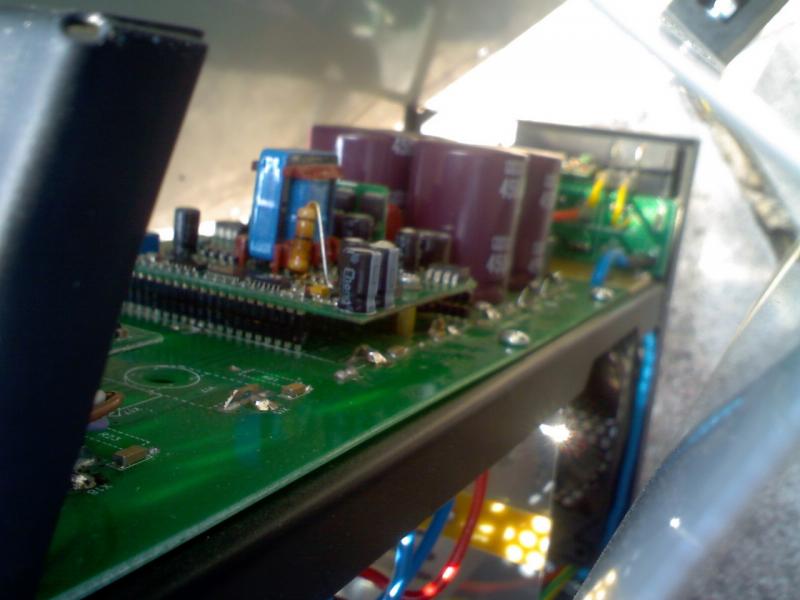

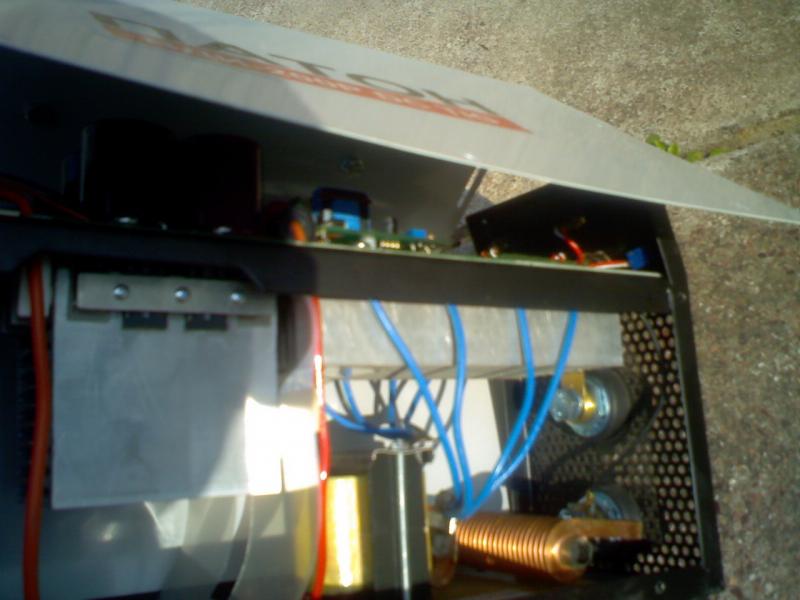

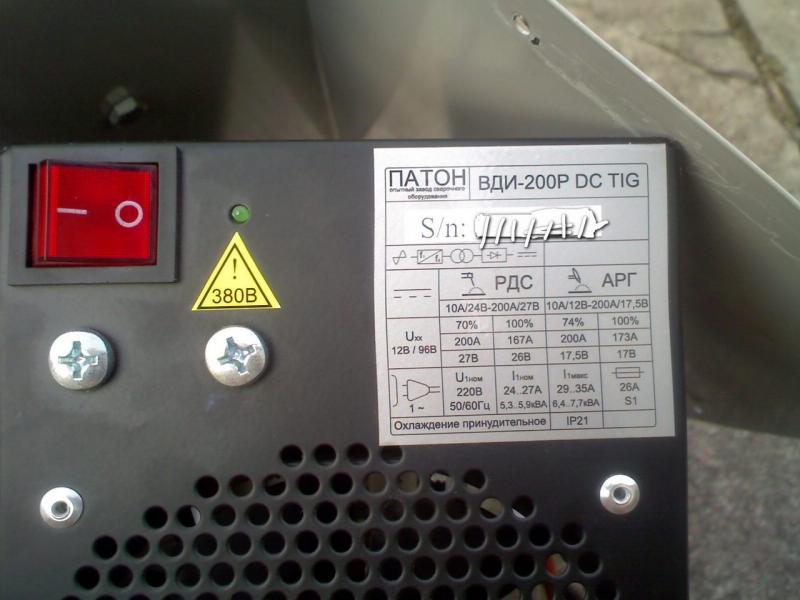

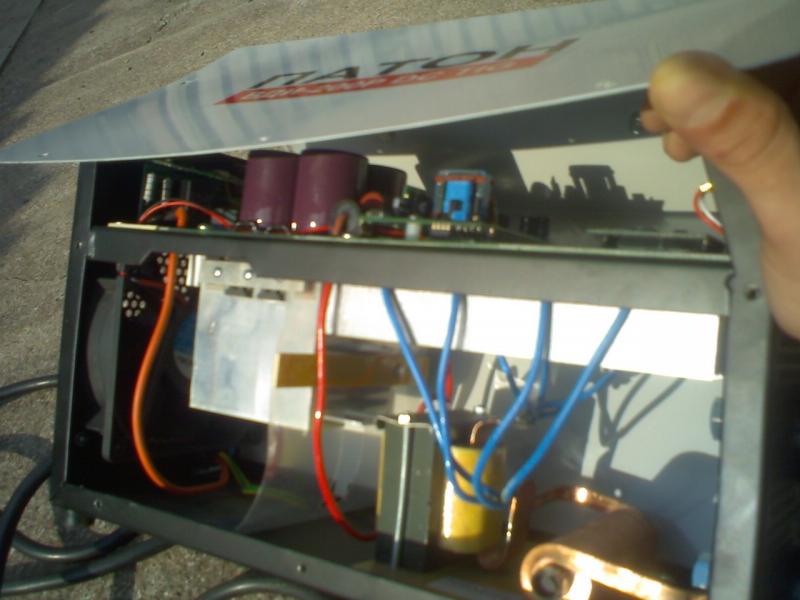

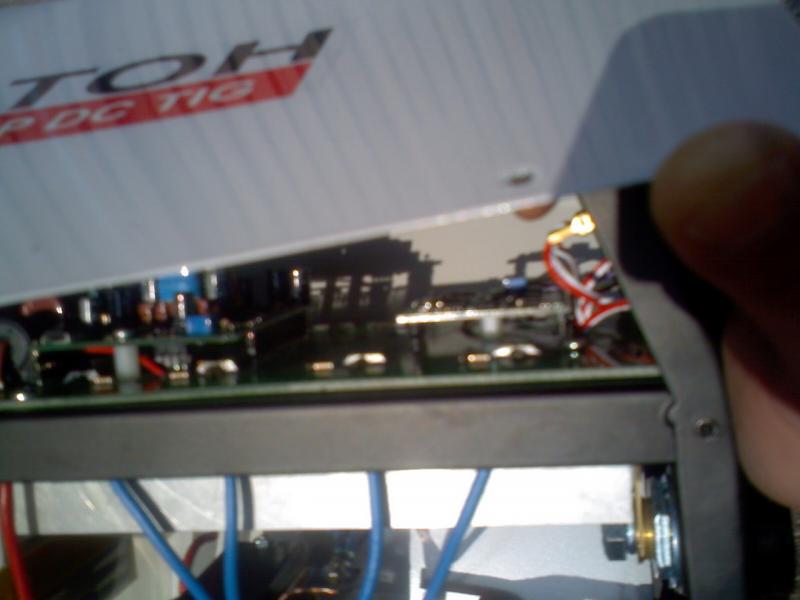

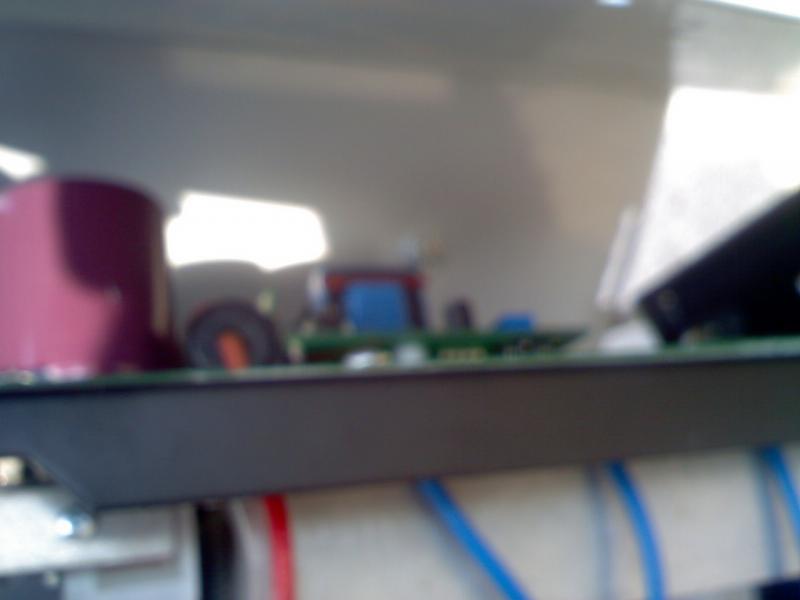

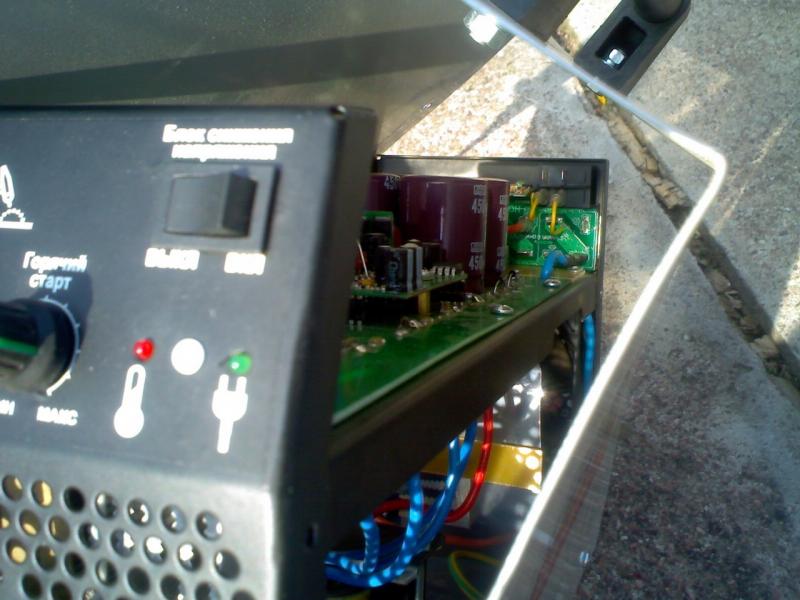

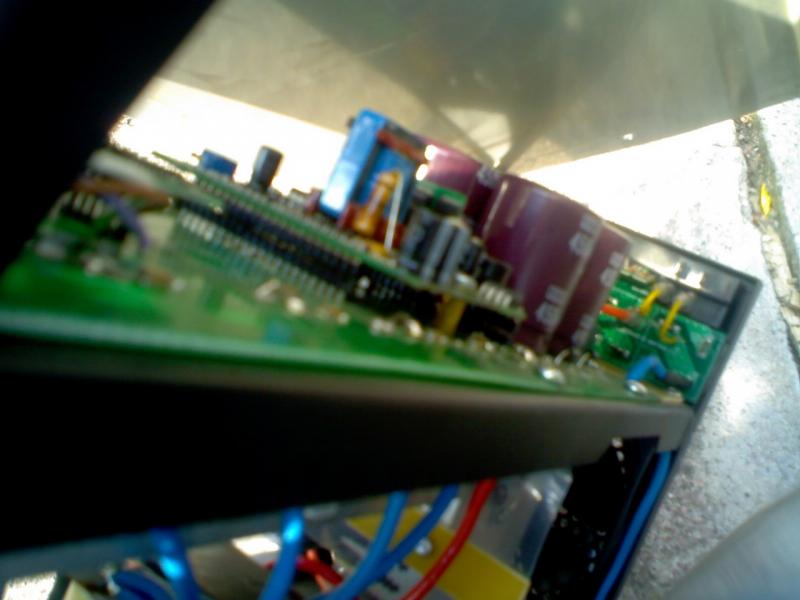

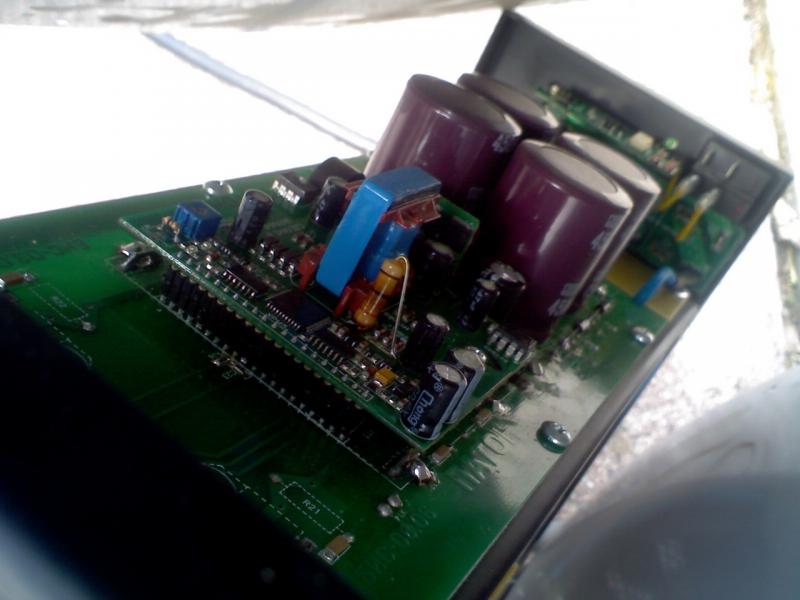

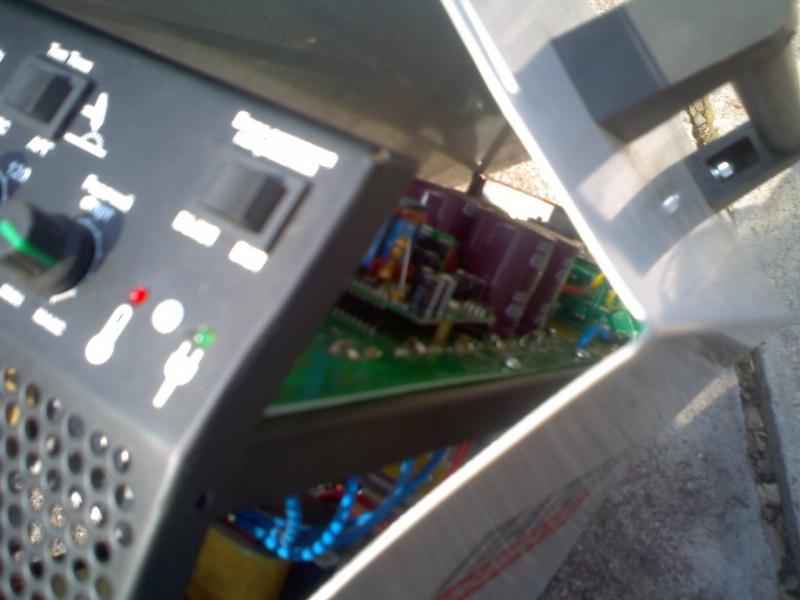

Патон ВДИ 200Р Вложение 919Вложение 920Вложение 921Вложение 922Вложение 923
Патон ВДИ 200Р Вложение 924Вложение 925Вложение 926Вложение 927Вложение 928
Патон ВДИ 200Р Вложение 929Вложение 930Вложение 931Вложение 932Вложение 933
Патон ВДИ 200Р Вложение 934Вложение 935Вложение 936

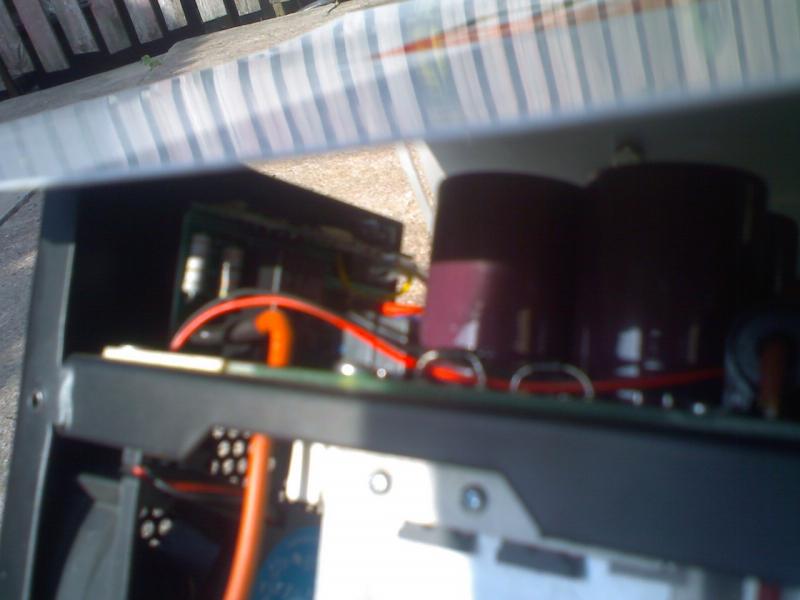

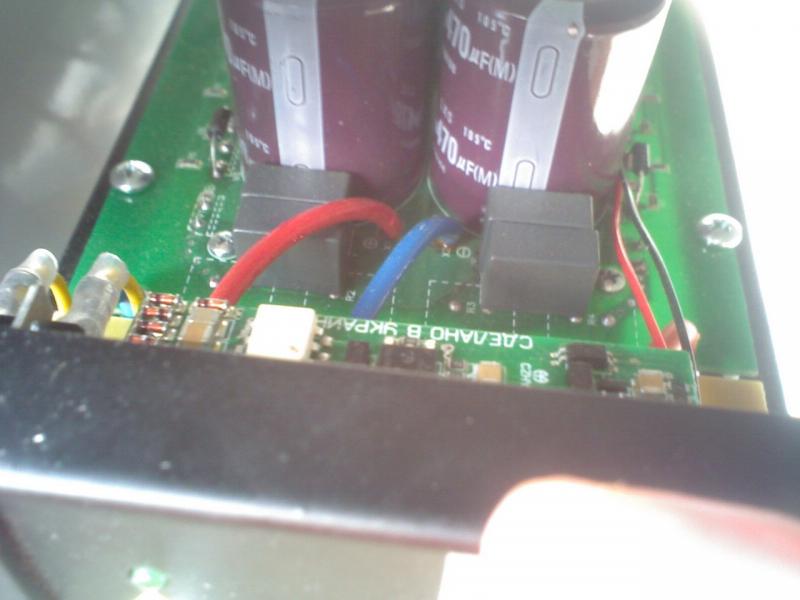

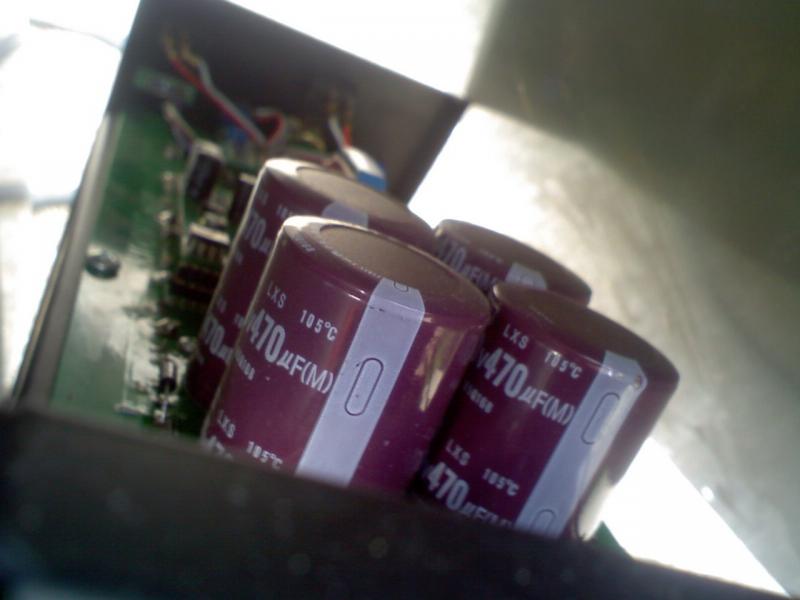

Патон ВДИ 200Р - на фото 4 кондёра по 470мкф это хорошо.А так вообщем ничего особенного.Тем более что на видеороликах в интернете Патон ВДИ 200S имеет два трансформатора,а здесь почему-то один... И цена от 3500грн - не стоит он этих денег
Покупал за 3845 гривен...Цитата:
Сообщение от alex1
За 3845 гривень можно было и ССВА взять.Крутая цена.
