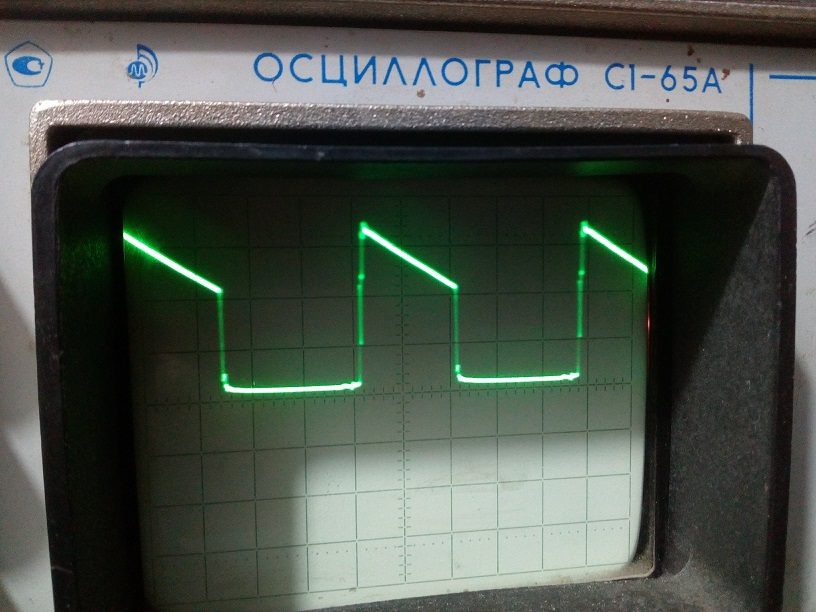

Я подключил общий осцыла к началу первички ТГР, а щуп к концу обмотки первички и увидел полный сигнал на первичке ТГР. Он имеет вид как на фото выше,только симметрично по вертикали
еще один перевернутый и тоже со скосом после полки.
Если измерять относительно минуса то видно абсолютно одинаковые две осцылограммы как на фото выше.
Дикая мысль посетила после изучения вот этой схемы,может подкинуть одному драйверу цепочку с 200ом и 0,1мкф как в этой схеме.
По большому счету эти полевики разной структуры присутствуют в моих драйверах.(TC4220)
А почему бы и нет. Там не 0,1 мкф , а 1 мкф - неполярный. Может там что то не так происходит с перемагничиванием сердечника:confused: В общем нужно пробовать.
Спасибо вам за помощь, сделаю отпишусь
Такого не попадалось дефекта. Обычно после БАХа транзисторов драйвера выходят из строя, было что и вывод обмотки в ТГР отгорал, но это восстанавливал без замены ТГР. Интересно из за чего получается такой сигнал.:confused:
А как изменяется форма при изменении частоты ?
Ну и винегрет тут... Гадание на кофейной гуще ещё надо попробовать!
Ну а если серьёзно, то фото сигналов на выводах ШИМ-ки, фото сигналов на затворах раскачки. И многое проясниться! Скорее всего на один из затворов раскачки ТГР сигнал не доходит. Фото сэкономит кучу времени.
Выложил доп. фото по теме.Вложение 11103Вложение 11104Вложение 11105Вложение 11106Вложение 11107Вложение 11108
Все осцылограммы сныты при 5в на дел и 5мкс
Сейчас ТГР стоит родной только перемотан, с 7витками в первичке и 8 в каждой вторичке.те 7к 8.
[QUOTE=Xort01;44406]Ну и винегрет тут...
По вашей просьбе выложил фото.
Схема выложенная в перв.посте немного не подходит.
В реале сигналы с шима идут прямиком на входа драйверов TC4220. С выхода драйверов через резисторы 0,1ома на начало и конец перв.обмотки ТГР.
С вторичных обмоток ТГР на один из четырех транзисторов розкачки и на затворы ключей
