Weldmaster ИСА-160

Шунтовой резистор по истоку не мерялся,не менялся?

Резистор не менялся,проверял всё правильно,проверил всё что есть вокруг транзистора, диоды и стабилитроны прибором, режим Х100.

после подкида 1 нф,сколько напряжения стало на вентиляторе,а до подкида сколько было?R013 сколько показал на тестере?вентилятор стоял один с завода или 2?сделайте еще раз осцылограму на ключах,странная какая то она.

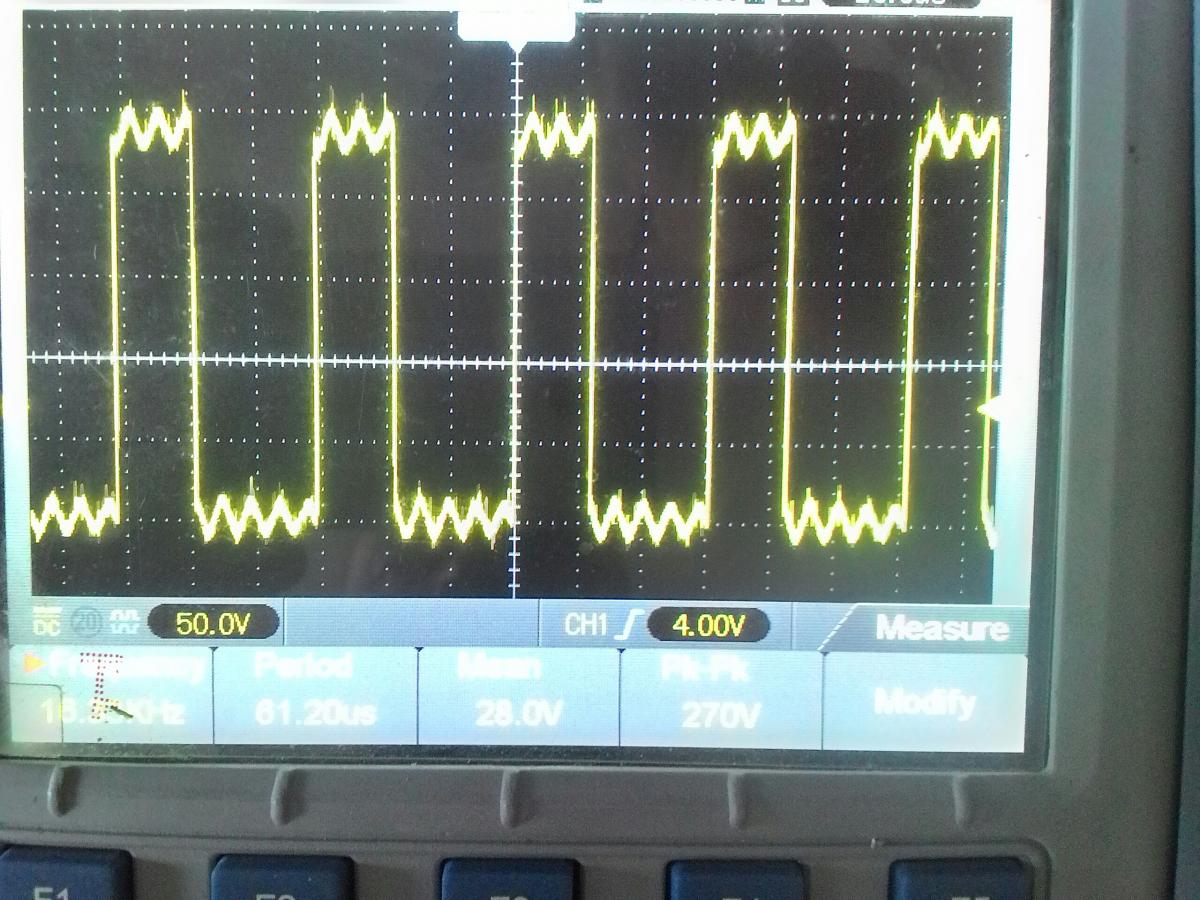

Напряжение без добавленного кандёра 10В, а с кандёром 14.5В. Вентилятора было два, один сгорел, ток вентилятора 0.15А, мерял все параметры Ц4315.Вложение 6640 Вот что на ключах. И вот сейчас выпаял сопротивление R013, тестер показал 3 Ома, хотя по схеме и по цветовой маркеровке 1.21,тестер проверил - показывает правильно.Попробую впаять другой.

на затворах такой сигнал?или это на эмитер-коллектор?нужен на затворах.По диодам fr207 медленноватые,прилепите те что были назад,если они целые.

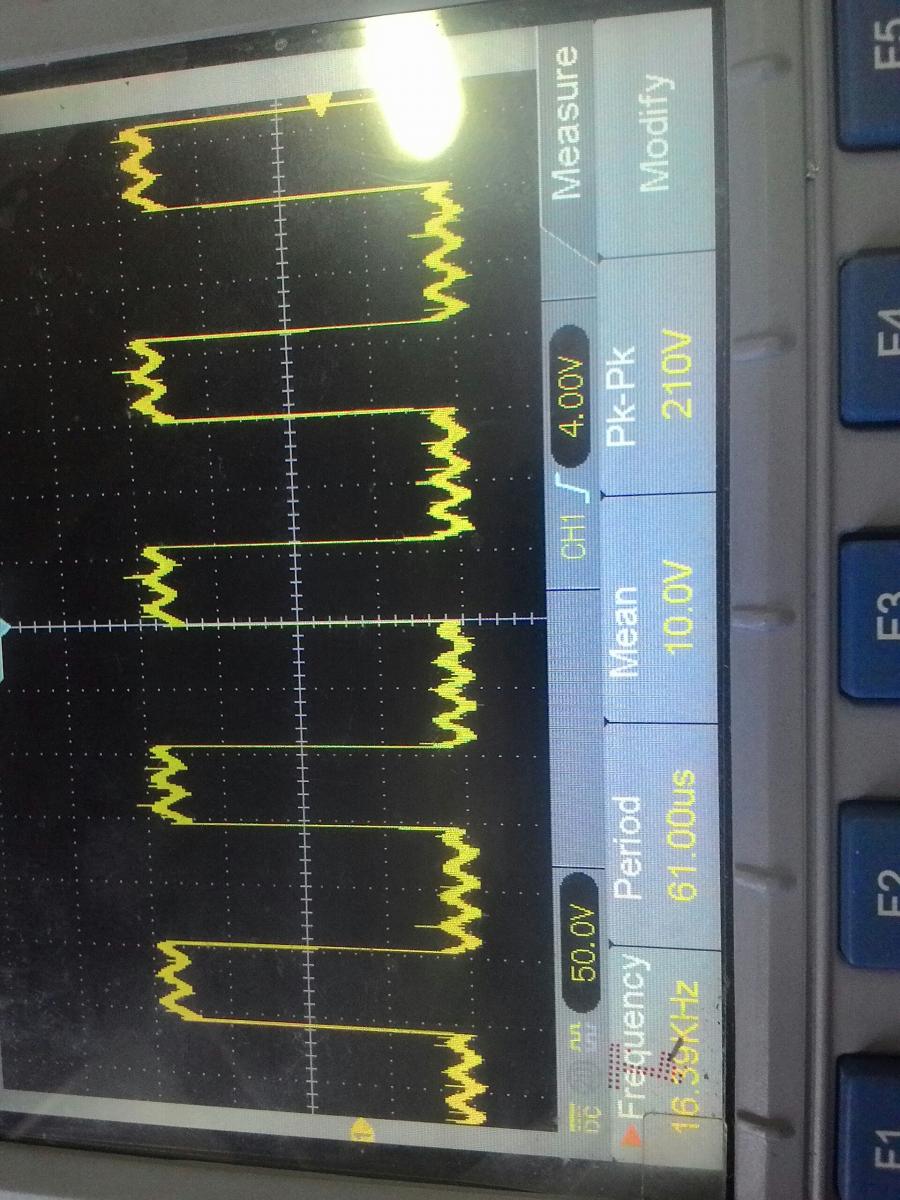

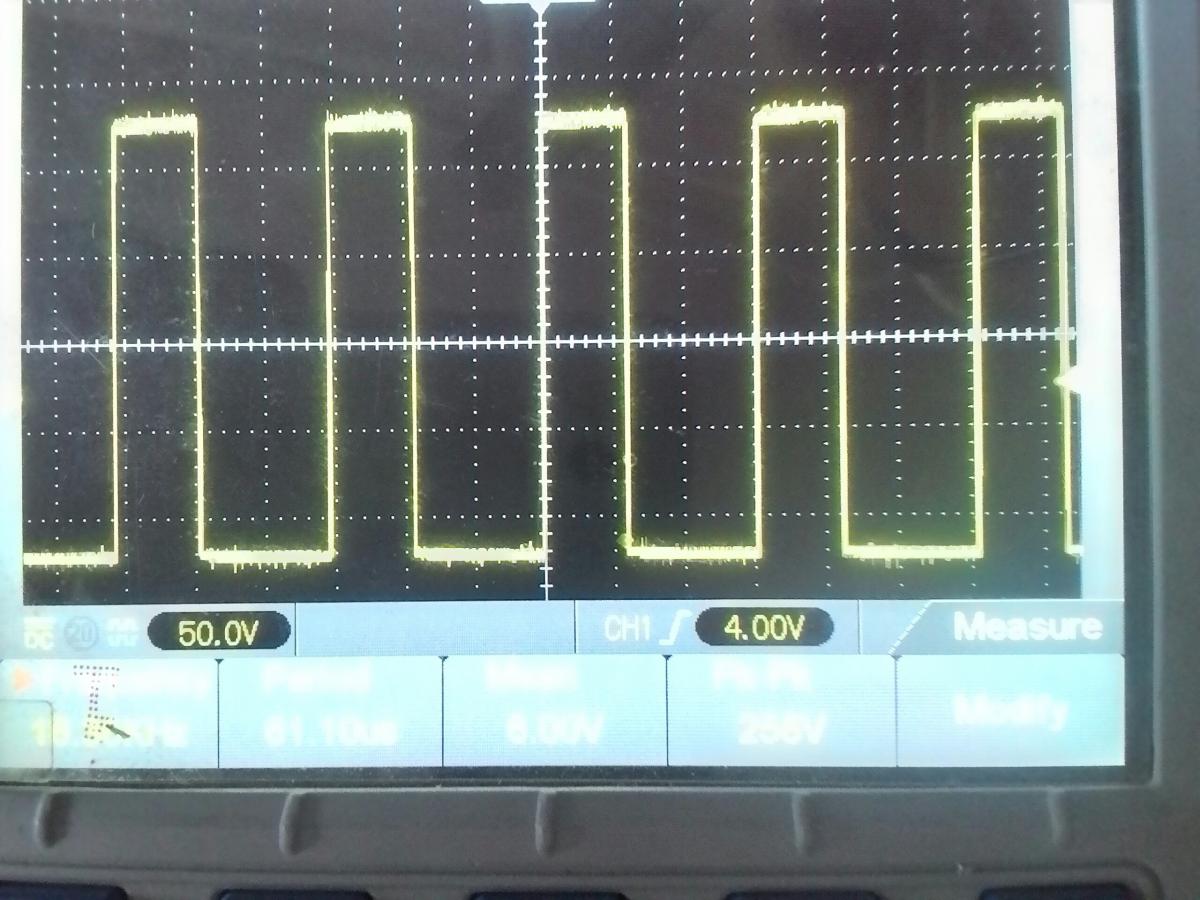

Поставил сопротивление 1 Ом, (1.21 не нашёл),напряжение на вентиляторе выросло от 10 до 14.5 В, это без добавочного конденсатора, осцилограмму мерял на затворах,только транзисторов там нету.Вложение 6641 это на одной паре,Вложение 6642 а это на другой паре

один вентилятор или 2 сейчас?короче нужно добится гдето 13,5в методом подбора токового резистора.По осцылограмме вопрос,осцылограф развязан от сети?на подобных аппаратах осцылограммы подобные были?

Сейчас один вентилятор,второй новый который перестал вращаться до того как заменил резистор,наверное брак.Насчёт ослика,нету развязки по земле,это я знаю точно, только пришёл с ремонта.При ремонте сварки прошлый раз,решил сохранить осцилограммы на ноутбуке, соединил всё шнурами, ноут был подключён к сети через блок питания,ослик минусовым крокодилом к массе сварки и при включении сварки всё пыхнуло _ материнка ноута, основная плата ослика и блок питания ноутбука.Полный попадос.Ещё померяю на входе драйверов что творится.И Спасибо Вам большое за помощь,очень бгодарен.

а развязать не хотите,или вы над этим работаете?тогда будет видно что за сигналы,а так непонятно.

Я думаю развязка по сети есть, а по земле нету, а с сигналом подумаю ещё.Ещё вечерок посижу,может что-то наковыряю,напишу потом.
