сварку сделали?
нет ищу резистоы , элемент Z это фильтр -?пробит , и не уверен в трансформаторе целый ли он? по сопротивлению обмоток можно что т то сказть?Цитата:
Сообщение от Semivosa
Если обмотка оборвана-то прозвонкой, а если замкнута-тут надо с нормальным сравниватьЦитата:
Сообщение от kasper0007

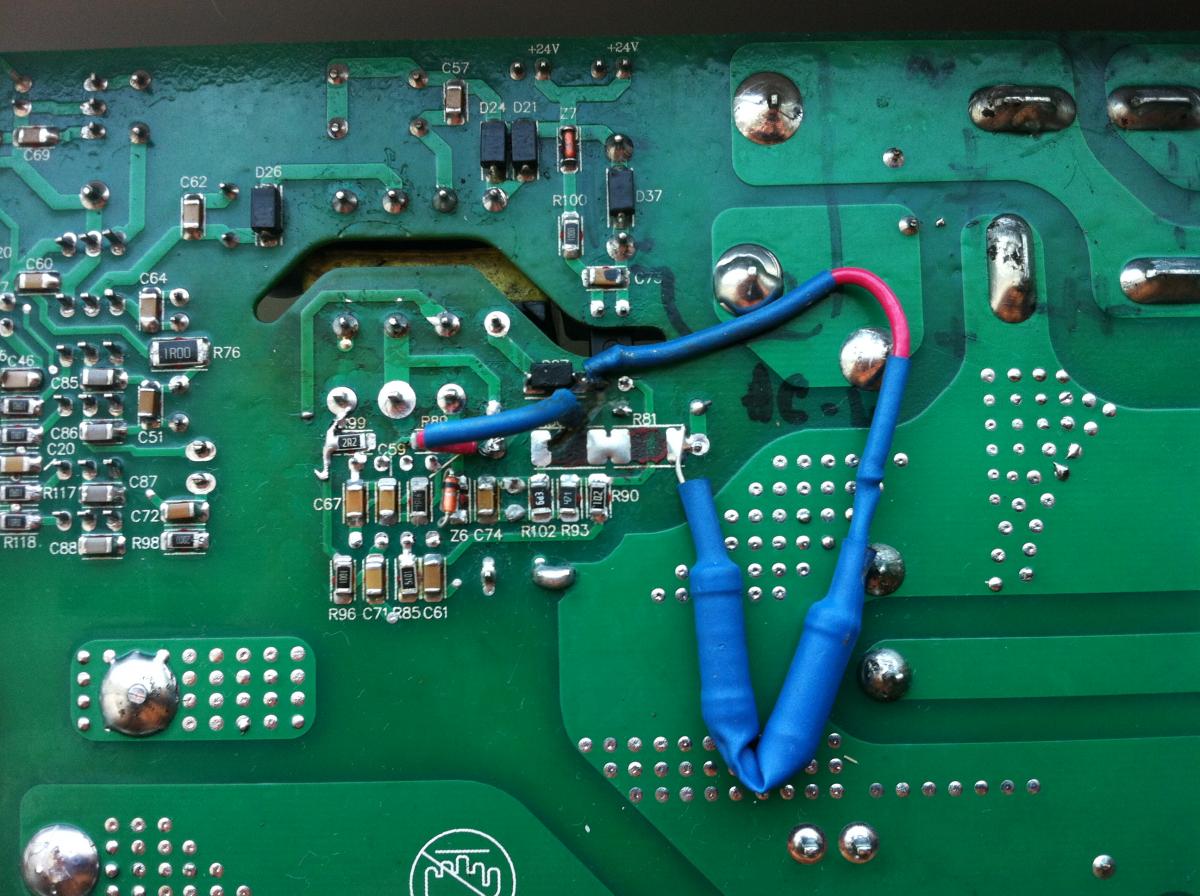

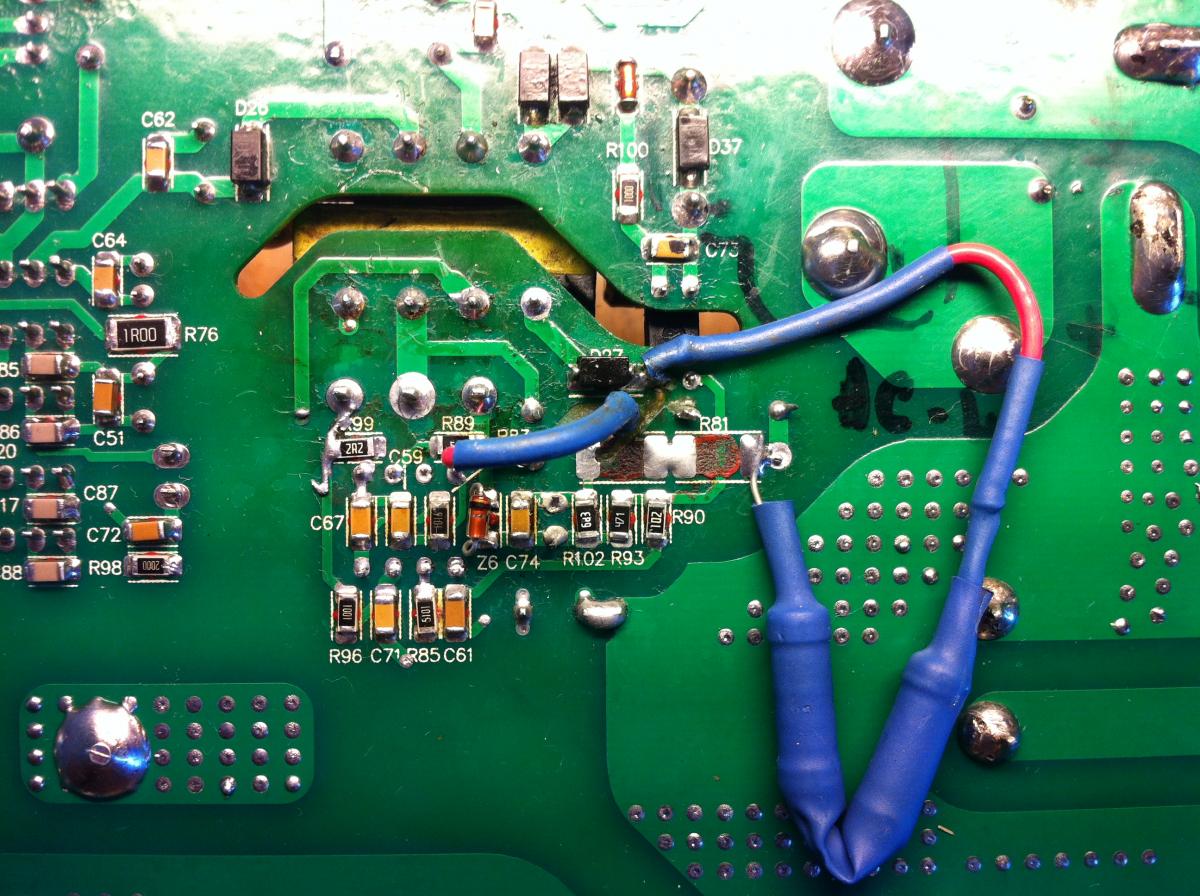

вообщем заменил что сгорело стабилитрон Z1 20v . 2 smd 1003 - заменил на обычные по 2 ватта 100ком последовательно .... некоторые резисторы smd заменил 2R2 ШУНТ
И 470 ОМ дорожки проводами заменил но ушло ли кз можно как то мультимером проверить ? , думаю включить через лампу страшновато ,транзисторы вроде целые силовые
там их 8 шт мощные не пробиты, мультимер дешевый 300р не может проверитть их на открывания закрывание ,,или их все таки выпаять
Вложение 6299Вложение 6300Вложение 6301
включил через лампу накаливания , она чуть вспыхнула и погасла ....но аппарат не запустилься ни каких признаков жизни молчит ...( на диодном мосте выход постоянки есть 310 в
да забыл сказать поменял шим уже по совету на uc3845 может вернуть старый3843b? или резисторы R36 R37 (обычные с выводами ) не справляются? там должны быть два smd по 1003(100kom)
да и стабидитрон z1 поставил не smd а обычный на 20 v который идет к затвору полевика

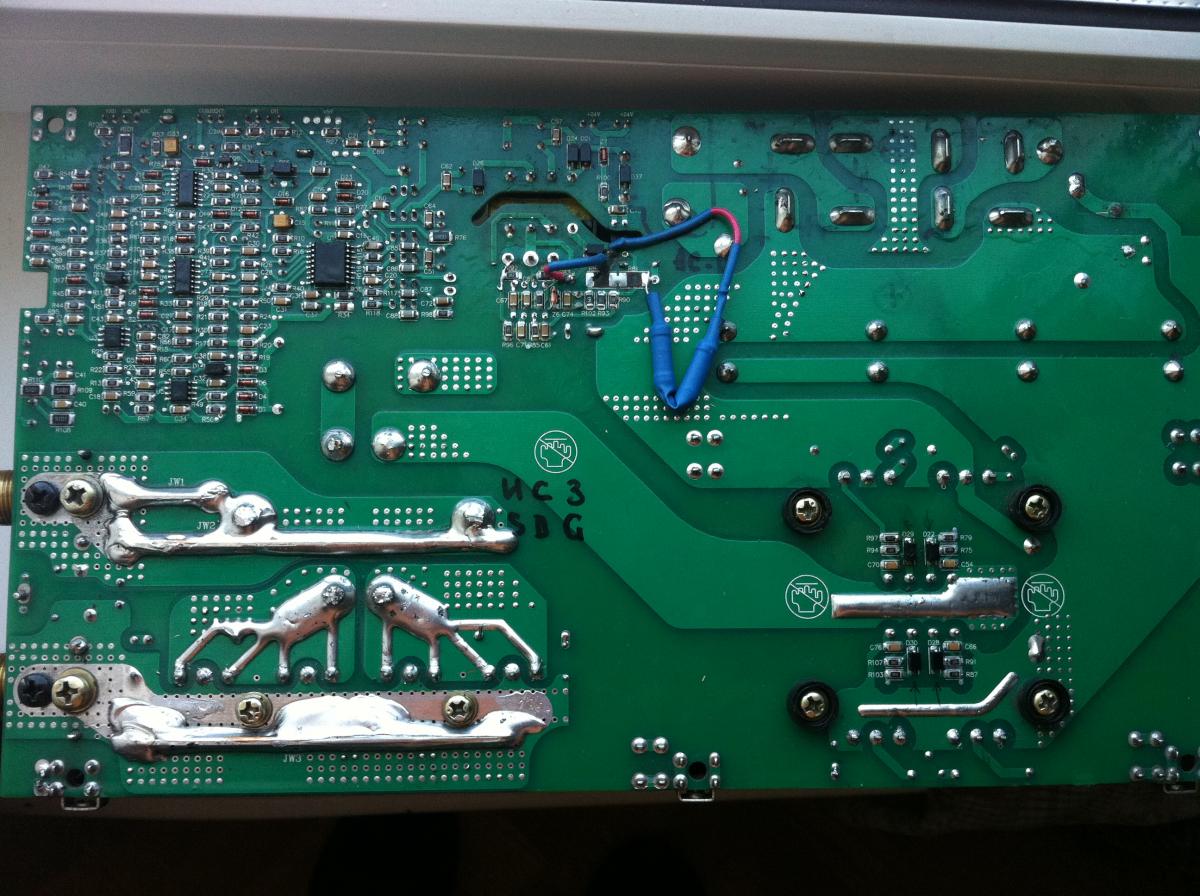

вторую сторону сфоткайте,обмотка что к ключу подключена,должна 2-3 ома показывать.
между 7 и 5 ногой какое напряжение?
1.все почистил цепь собрал , верно был разрыв в 7 ноге , и в 1 ..был обрыв в сквозном отверстии между сторонами платы ......Цитата:
Сообщение от Semivosa
2. подключил через лампу....(кз нет вспыхнула и погасла)заработало ...ЗЕЛЕНЫЙ светдиод ON горит ,в бп небольшой треск сверчек(не искрит) это он так работает видимо работа транса(рядом полевик холодный сам транс холодный).... но выдает он на вентиляторв всего 14 вольт , а когда без лампы накаливания подключил и того 6 всего) а написано на плате 24 ,винты вращаються в пол силы
3.и на выходах аппарата где электроды подключаються никакого напряжения(
4.это в трансе значит дело , и плата управления не работает и не выдает нужный ток на электроды верно?
сейчас фото сделаю
нет это не транс,это гдето по 1,2,3 нога.
т.е есть проверят элементы в этих дорожкам от ног 1,2.,3 кондеры не умею проверять нет маркировки керамическое smd , их возможно проверить мультимером не выпаивая?Цитата:
