забыл как без осцылографа мерять,но вроде так,на тех четырех меряем тестером напряжение по очереди относительно минуса,отписываемся.Мерять на центральных выводах.если не справитесь лучше отдайте мастеру,или наберите попробую на пальцах обьяснить.
Вид для печати
забыл как без осцылографа мерять,но вроде так,на тех четырех меряем тестером напряжение по очереди относительно минуса,отписываемся.Мерять на центральных выводах.если не справитесь лучше отдайте мастеру,или наберите попробую на пальцах обьяснить.
Как минимум, тестером проверить отсутствие сопротивоения между сетевой вилкой и выходными клеммами. В идеале это нужно. делать мегомметром.Цитата:
Сообщение от Jivchic
Ещё можно втыкнуть аппарат в розетку и померять напряжение между одной из выходных клемм и заземлением. Там не должно быть 220 вольт.
на них "0В" (на выводе (D)), на выводах (S) напряжение "-24В"Цитата:
Сообщение от Semivosa

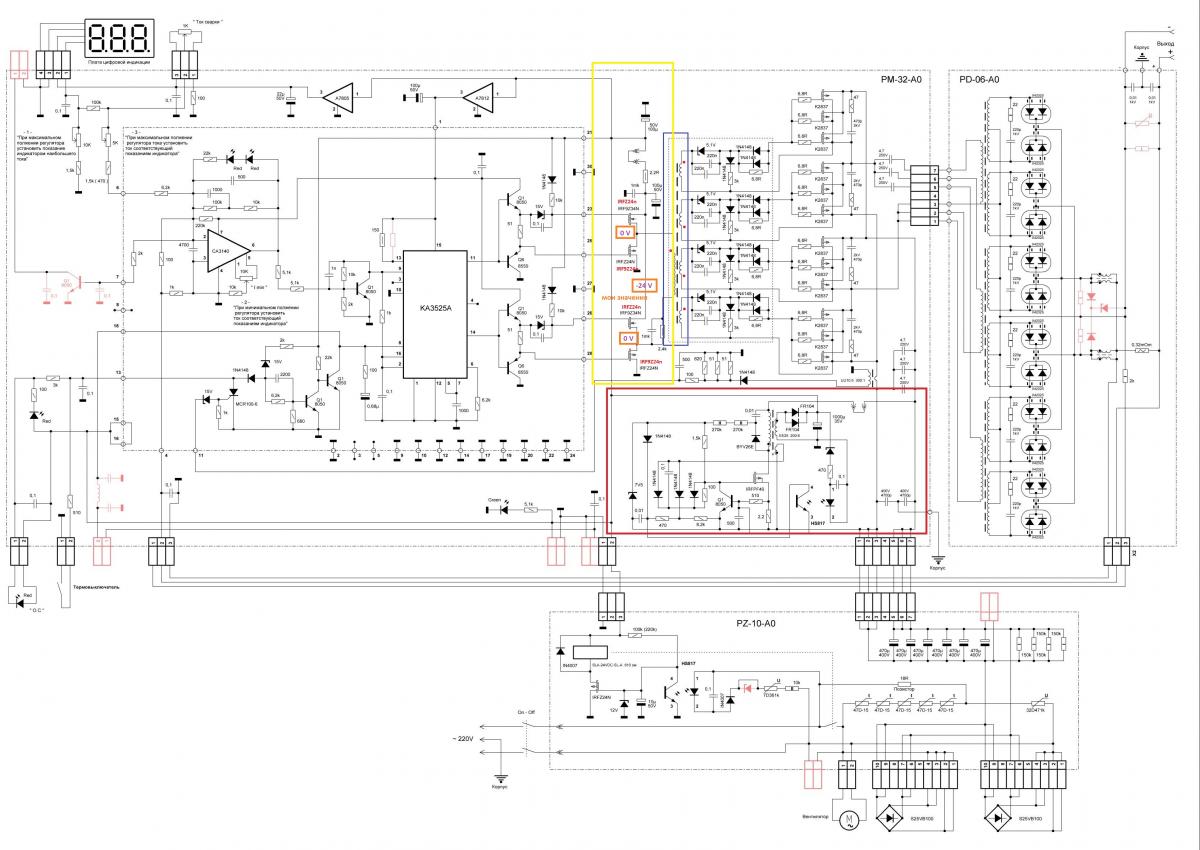

я надеюсь схему правильную нашел, но как я понял на ней ошибка в обозначении этих полевиков, маркировка N и P канальных перепутана местами (исправил красным)
кусок схемы выделен желтым прямоугольником
Вложение 5230
Вложение 5232
у вас как они на плате идут,очередность?
вотЦитата:
Сообщение от Semivosa
Вложение 5233
стабилитроны проверьте 15в 2шт.напряжение можете на них померять.
подскажите пожалуйста, где конкретнее они расположены :-)Цитата:
Сообщение от Semivosa
На плате управы под транзисторами 8550 и 8050
на обоих по 17.6 Вольт, если верить мультимеруЦитата:
Сообщение от Semivosa
2.2 ома резистор меняли перед транзисторами?
