Минус на 7812 и плюсом по колекторам 9z24 ,z24 на всех +6,5в. Обмотки прозвонил целые. На фото я указал что на первичку драйвера приходит 30в переменного а на вторичках по +13в.
Вид для печати
Минус на 7812 и плюсом по колекторам 9z24 ,z24 на всех +6,5в. Обмотки прозвонил целые. На фото я указал что на первичку драйвера приходит 30в переменного а на вторичках по +13в.
На всякий случай прозвонил силовые трансформаторы все обмотки звонятся.
неисправность в районе четырех транзисторов,или они или их раскачка,проверьте их,и сделайте фото четкое,платы управления,правую часть.

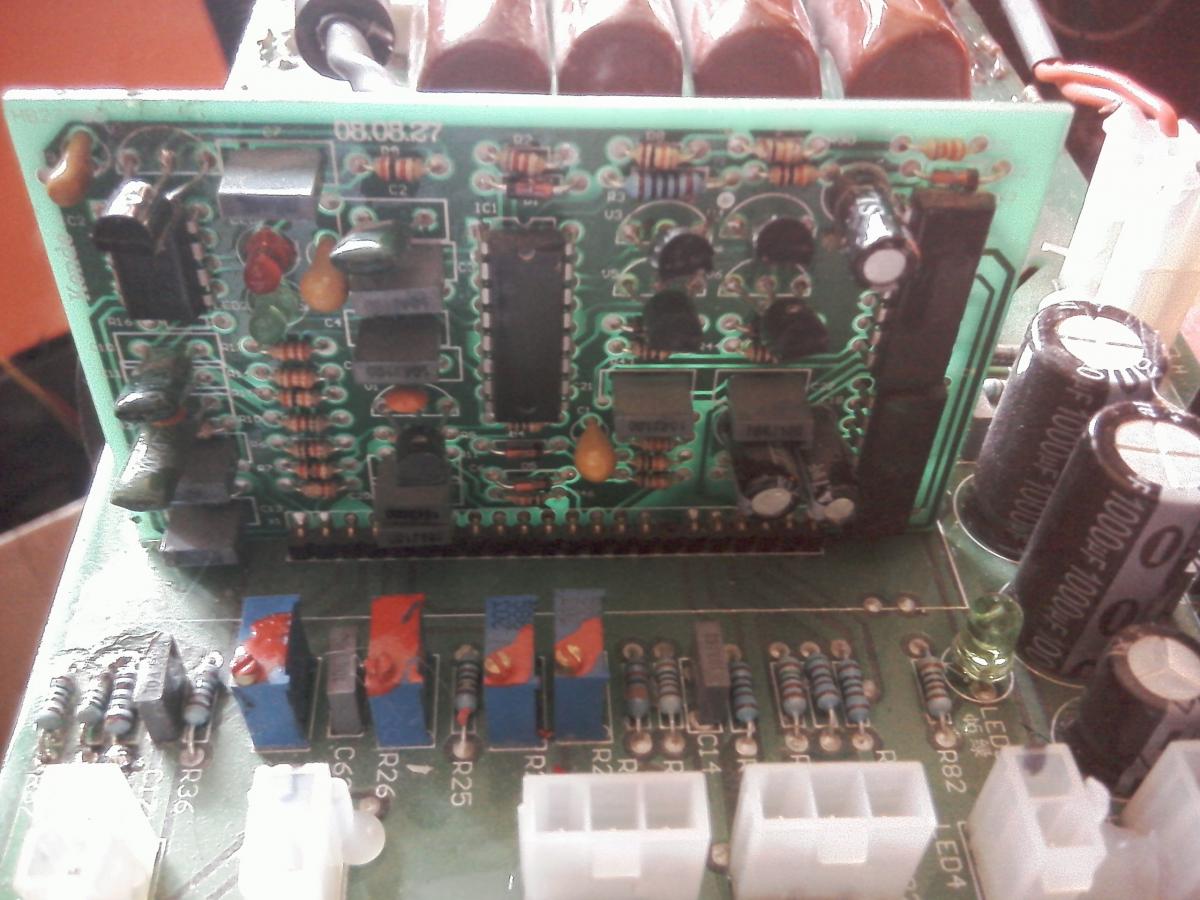

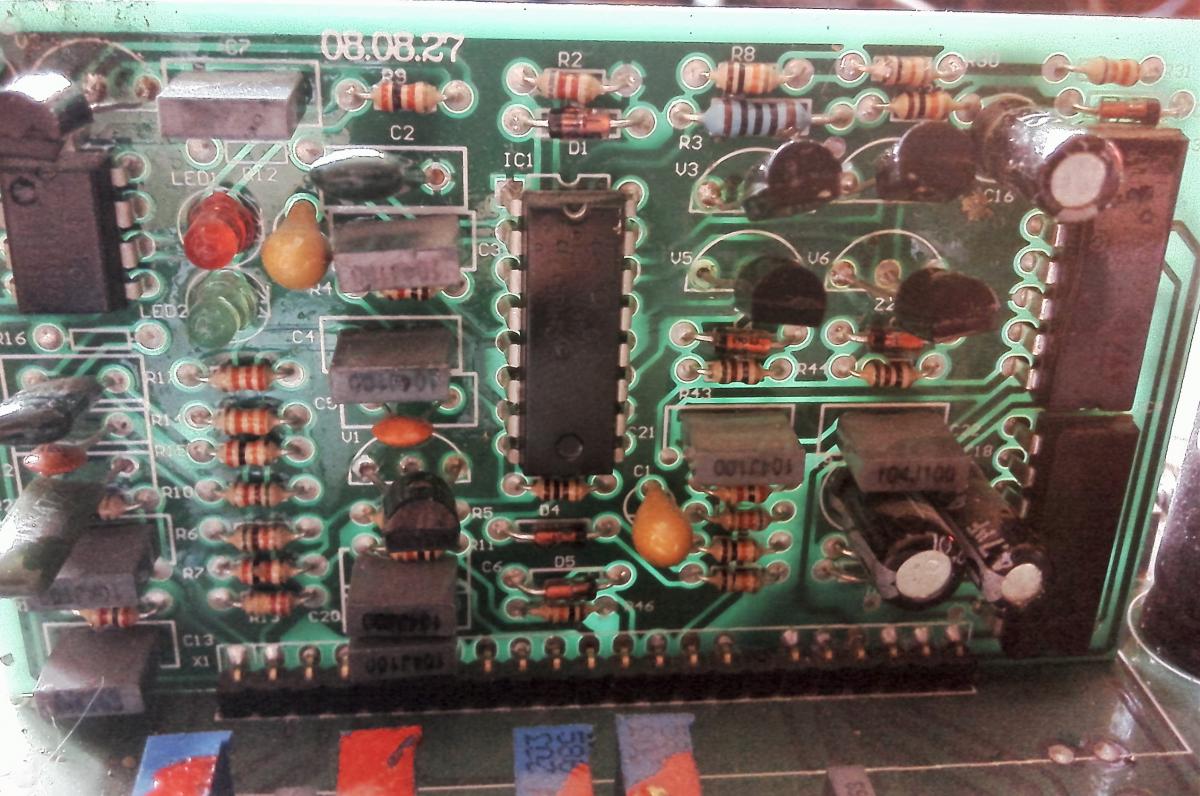

фото платы управления Вложение 4183Вложение 4184
еще вот схему нашел на этот аппарат может кому пригодится Вложение 4185
8050 8550 все четыре проверить,z1,z2тоже.
схему через это прилепите,ваша маленькая вышла http://m.vfl.ru/

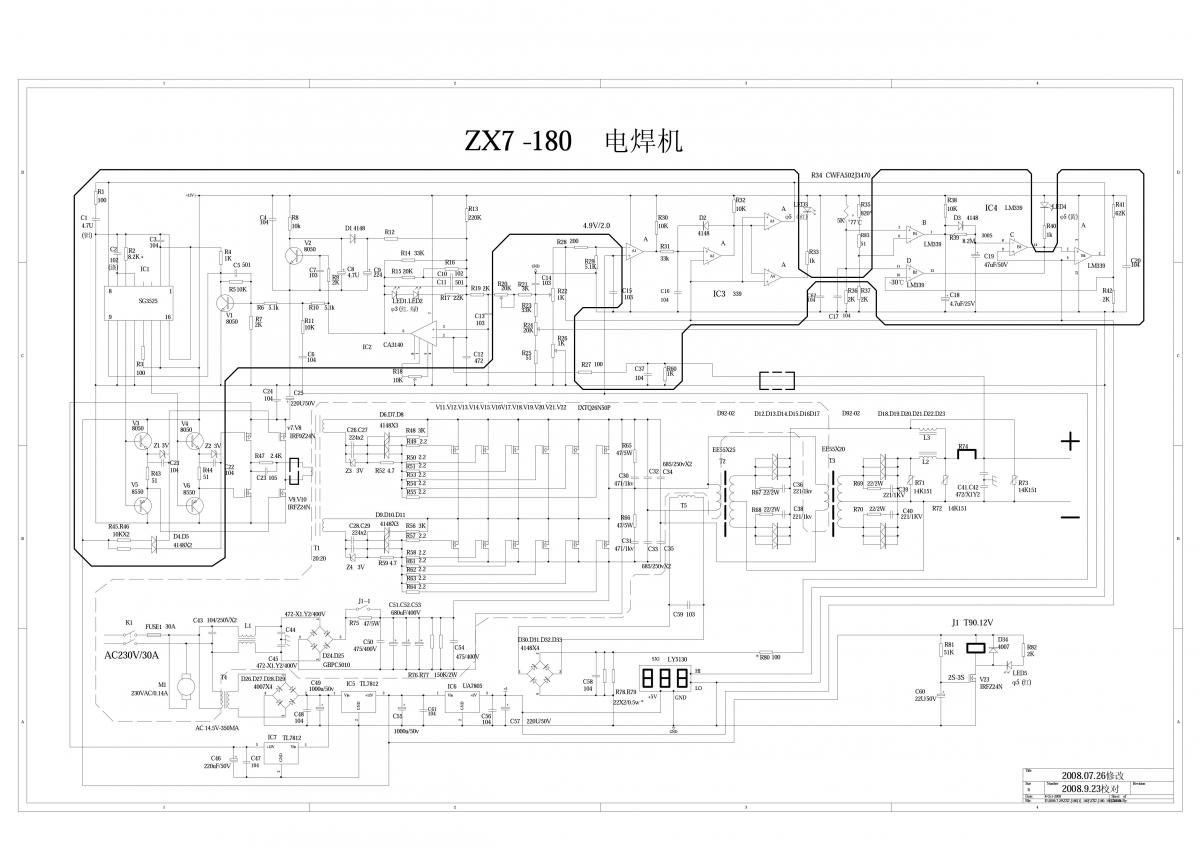

судя по схеме,все таки нужен осцылограф,она немного отличается от стандартной трехэтажки.Сможете достать?
Схему добавил http://images.vfl.ru/ii/1454328804/1...11283603_m.jpg
Осциллограф уже ищу но пока безрезультатно.
по полярным транзисторам z24n оба отпираються и закрываються в закрытом показывает 390 в открытом показывает 016 пищит. по 9z24n в открытом пищит в закрытом ничего не показывает.
C34,35 целые?
