Индикатор тока какой? 7805 не причем. При отключении драйверов (снимал с них управление) все нормализуется. Ток потребления по шине +15в при этом становится 80 Ма. И напряжение после выпрямительного диода по минусовому питанию также падает до -26 В, вместо -41В (при работающих драйверах). К стати обмотки драйверов при проверке нагружал резисторами по 220 Ом.
Может не там копаю. Надо будет проверить дежурный источник. Заметил, что меняется звук работы трансформатора дежурного источника со временем. Как-будто повышается частота.
-
И снова здравствуйте. Возвратился инвертор с той-же неисправностью. Вылетело одно плечо силовых транзисторов. Ставил FGH60N60SFD.
Помогите пожалуйста советом.

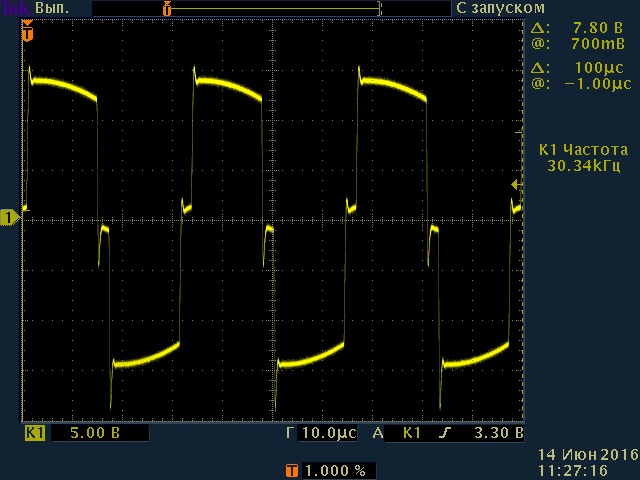

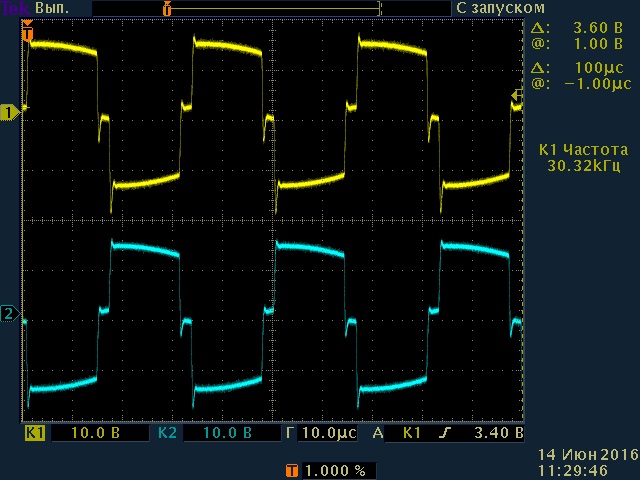

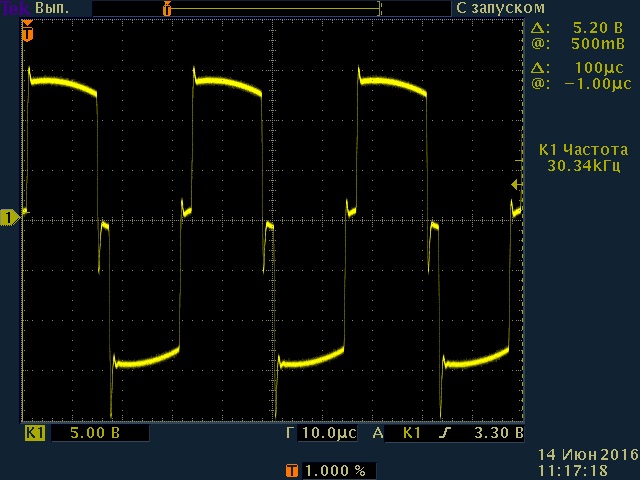

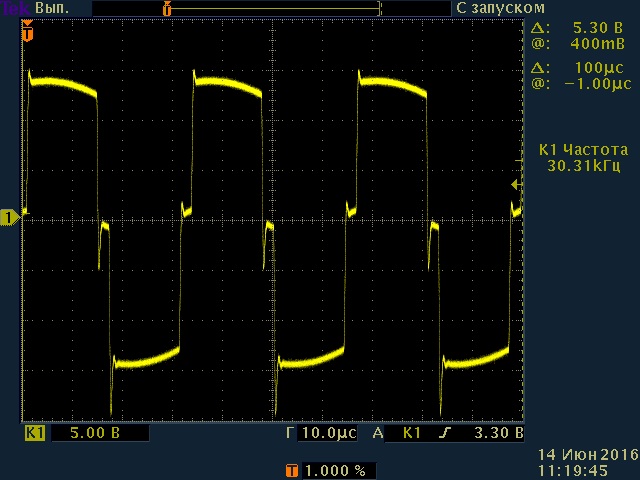

1. Нормальная ли форма импульсов на затворах ИГБТ. Транзисторы выпаяны а все обмотки ТГР нагружены резисторами 220 Ом.Вложение 4762Вложение 4763Вложение 4764Вложение 4765Вложение 4766Вложение 4767
2. Должно ли изменятся напряжение на 5-м выводе шима ERR+ при вращении регулятора сварочного тока.
При вращении регулятора на его среднем выводе напряжение меняется в пределах + 0.3-2.3 В а на 21 выводе платы шима тотрицательное напряжение -0.79-0.13 В. На 1 выводе TL084 платы шима напряжение около +12 В и не меняется.
3. Замерял индуктивности. Значения верные?
ТТ
373,5мГн - выпаяный
175 мкГ - в схеме
ТГР
все по 174 мкГн - в схеме
все по 163 мкГн - выпаяный
Силовой тр-р
первичка 33,4 мГн - в схеме
Вторички по 1 мГн - в схеме
-
1-фото не видно,2-не должно,все замеры верны,3-тоже в пределах нормы.
-
Вложений: 8
Странно. А у меня фото открываются.
Загружк еще раз.
Вложение 4768Вложение 4769Вложение 4770Вложение 4771Вложение 4772Вложение 4773
Уже почти всю плату перелопатил. А транзисторы горят.
Еще есть вопрос по дежурке.
На входе KA7912 напряжение -42В. Не многовато? Напряжение 24 В, 12В и 5В внорме.

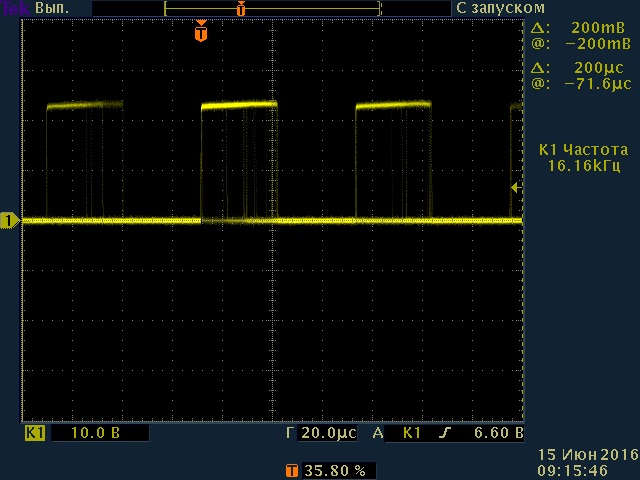

Померял частоту импульсника. На базе К2611 импульсы 16кГц. Вложение 4774
Срисовал часть дежурки с номиналами. Китайцы везде понатыкали конденсаторы 10н.Вложение 4775
-
это тот же аппарат?там были 15в стабилизаторы.осцылы кривоватые по форме,что являеться виной не скажу.16кгц маловато,оно же пищит в уши.
-
Так и есть. Пищит.И пищит как-то "неравномерно". Номиналы задающего дежурки (обвязки 3843) не подскажете? Дежурка на какой частоте работает?
по -42 В ничего не скажете? Какое напряжение на входе 7912?
С ув. Юрий.
-
по -42 померять на самой кренке 7915.10к на 8 ногу 1нф на землю.
-
- 42 В на самой кренке и замерял.
А у меня 12к на 8 ногу и 10н на землю.
