на схеме подписал. на UC3845 питание 7,8 Вольт - это не нормально?Вложение 3958
Вид для печати
на схеме подписал. на UC3845 питание 7,8 Вольт - это не нормально?Вложение 3958
в рабочем режиме нет,или при запуске?
в рабочем. трансформатор свистит. на 6 выводе мс импульсы есть. когда прикладываю щуп осцилографа слышно как частота меняется
ну на трансформатор не похоже.проверить частоту,не занижена?откинуть нагрузки с выхода.проверить стабилитрон 24в.проверить диод снабера ключа.промерять остальные ноги,и отписатся.
спасибо. проверю все, отпишу.

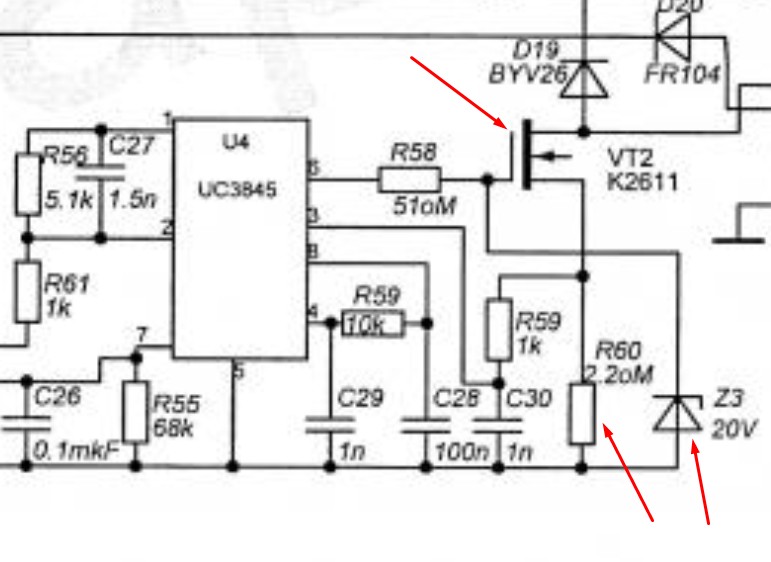

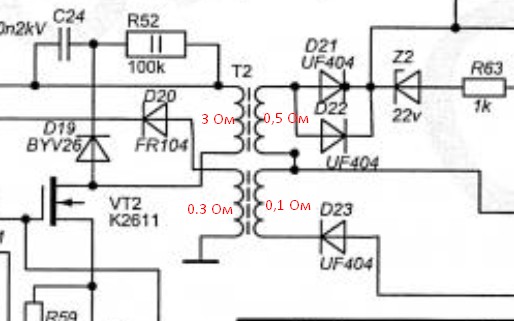

Здравствуйте. Сегодня получил UC3843B и транзистор. Перед тем как поставить, померил всю обвязку и вторичку. Все нормально. Поставил мс и транзистор, аппарат завелся. Но.... Померить добром ничего не успел.... Секунд через 20 взорвался резистор 2.2 ом (они были уже менены два паралельно по 10 ом 0.125), сответственно транзистор, стабилитрон. На скрине стрелки. Подозреваю, сто 43 тоже накрылась.... Когда пробовал включать через лампочку, аппарат начинал заводиться, но как то странно - лампочка вспыхивала - гасла, трансформатор слышно как работал, на вторичке мерил 15в, потом лампочка постепенно тухла, наверно из за терморезистора который рядом с реле стоит.Вложение 3976
если все целое,то баха быть не должно,запустить без ключа,подав отдельно питание на шим,и посмотреть сигнал,и обмерять шим по ногам режимы по напруге.
или паяли и флюс не смыли,или трансформатор все таки,или чтото пропустили.
Спасибо! Буду дальше ковырять. Флюса вроде нет, но плату все равно помою....

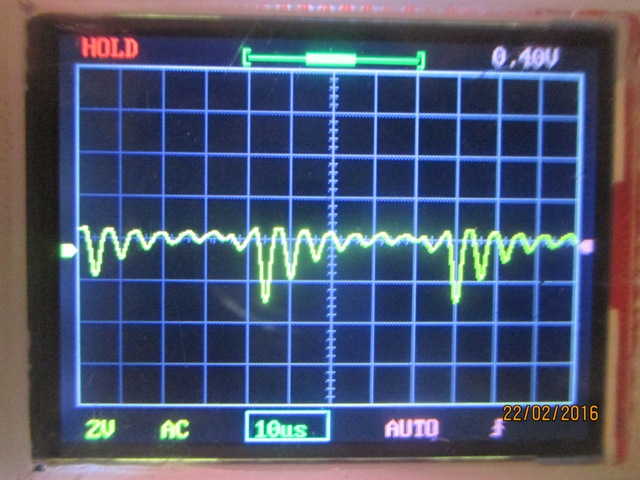

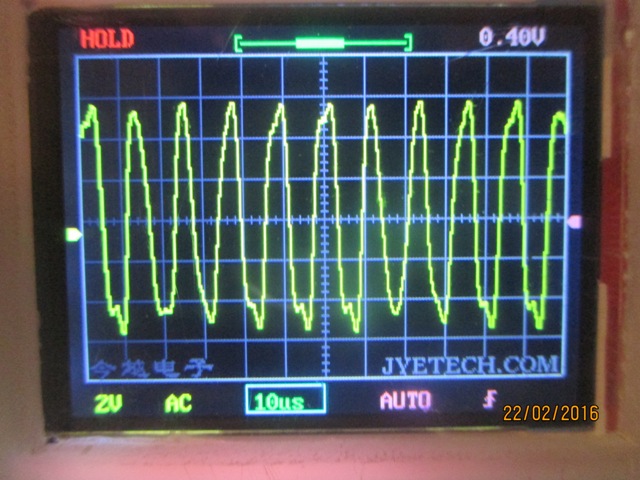

Здравствуйте! Давно небыл тут, командировка. Вот теперь дальше ковыряю сварку. Поставил все сгоревшие детали на место, теперь запускаю шим отдельным источником. Ставлю UC3843 на выходе 6 ноги вот такая картинаВложение 4209 Ставлю UC3845 на выходе вот так Вложение 4210 Если смотреть по даташиту, то на выходе должны быть прямоугольник. На 4 ноге померил емкость, была 1.3n поставил по даташиту 1n, на ваходе все равно такая картина....
