По сути оно должно размыкаться сразу после заряда банок.Цитата:
Сообщение от Semivosa
Вид для печати
По сути оно должно размыкаться сразу после заряда банок.Цитата:
Сообщение от Semivosa
С какой такой радости реле должно размыкаться после заряда электролитов? Как раз наоборот, включаете сварочник -реле разомкнуто, через секунду зарядило конденсаторы, реле замкнуло собой зарядный резистор , иначе этот самый резистор у Вас будет дымится и гореть при попытках варить.
или вот так будетЦитата:
Сообщение от TraunSE
Я понял,автор думал что реле заряда конденсаторов,должно зарядить кондесаторы,а потом отключится,что немного не так.
Если честно до так и думал. "Он, должен стоять параллельно НО контактам реле, которые после заряда банок его шунтируют. Контакы похоже сгорели"((Это касательно термистора)ответ на другом форуме))Цитата:
Сообщение от Semivosa
Ниже привожу рисунок печатной платы (зелёные дорожки это лицевая сторона, желтые обратная) как я понял реле термистор вообще не шунтирует хоть так хоть этак.

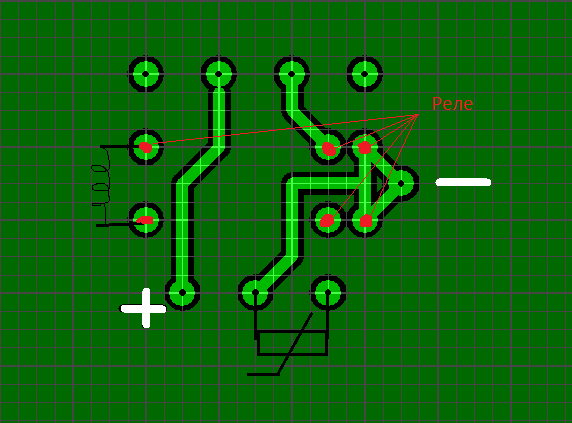

Лицевая
Вложение 3751

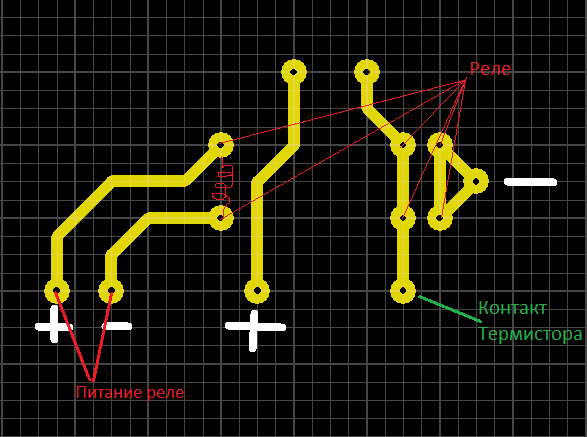

Обратная
Вложение 3752
Вот видео с высокоскоростной камеры ка ведёт себя реле https://youtu.be/UIFTwISEOvY
судя вашего рисунка,реле шунтирует после заряда банок контактами позистор,посмотрите внимательнона втором рисунке отсутствует вторая нога позистора,которая находится левее.
если в редакторе наложить фото на фото то получится что контакты паралельно позистору,меняйте реле,или ищите почему нет запитки его когда сварка работает,дайте фото самой сварки.
Если так, реле работает исправно. Тогда почему позистор продолжает греться, и только при достижении определённой температуры позистора, аппарат уходит в циклический релог.?Цитата:
Сообщение от Semivosa
Т.е. мне надо перепаять реле так чтобы оно не размыкало контакты после включения а наоборот замыкало их на всё время работы?Цитата:
Сообщение от Semivosa
Р.S. Фото сварки в полный размер http://s017.radikal.ru/i444/1506/87/73c292a5c54f.jpg
