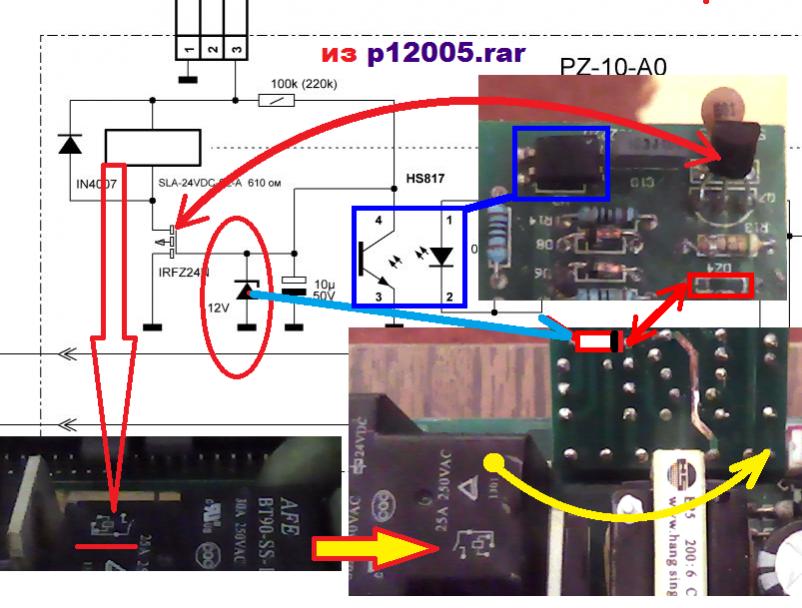

Я вот прошёл по рекомендованной Вами ссылке... Это не ОНО(на фото), что у меня стрельнуло?Вложение 3601
их разные ставят от 7,5в до 9,1в.на вашем фото не оно,на моем по той схеме что я вам дал,он на 7,5в.та что с книжки она просто по другому нарисованая,то там 8,2в.

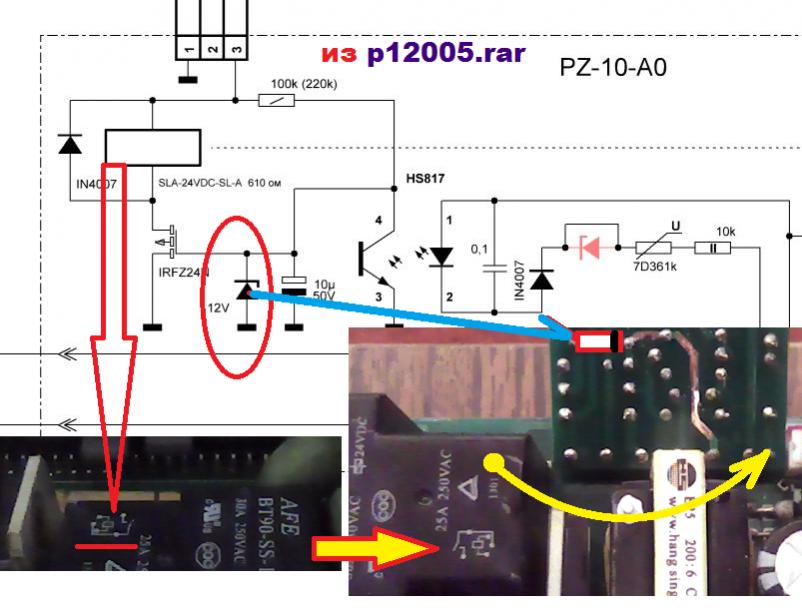

Я по дорожкам прошёл, от "погибшего" диода, и всё как на схеме идёт... Только название другое(фото) А насчёт параметров стабилитрона, будем пробовать... Возьмём 8V.Вложение 3602 Вот, ещё добавил(фото) Вложение 3603Цитата:
Сообщение от Semivosa
нет,этой части схемы у вас в сварке нет,это участок защиты от повышеного напряжения.
сравните мою схему со скана книги с вашой платой,vd8-dz4,vd7-d6,vt2-q7,(u1.2,u1.1)-u2,vt1-большой транзистор возле трансформатора 200:6.
