схема подходит или нет,или вам нужно совпадение на 100 процентов.
Еще раз о силовом реле, 24В подавал - оно щелкает. Но контакты постоянно замкнуты. Я правильно понял, что контакты залипли и реле под замену?
випаяйте,и проверьте выпаяное.
Вложение 3884
Реле работает. БП на 24В заработал - поменял транс 3878 и кондер 103j630. Включил, а на выходе инвертора 0В... На разьеме выхода на силовую плату соответственно тоже ноль.

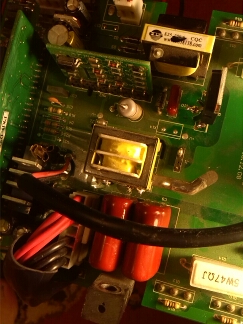

На фото видно два больших кондера, так вот я их еще раньше выпаивал и при этом возле ножек повредил корпус, но не сильно.
Еще слева на 4 транса идет перемычка - я ее разомкнул на время ремонта, и когда проверял временно поставил клему.
Может это все повлиять, и куда сейчас копать?
24 вольта у вас есть?12в?что повредили не видно.померяйте потребление по +24в на перемычке.
Есть 24в и 12в, и 24в на перемычке тоже есть.
осциллографом владеете?
отмеряйте напряжения
Осцила нет, но есть мультиметр с измерением частоты. Направьте куда ткнуть?
И где теперь необходимо отмерять напряжение?
отмеряйте напряжения здесь пока http://kazus.ru/forums/attachment.ph...2&d=1349442174
