Знаю как минимум одно место, где будет КЗ, и установлен резистор. Иногда ставят резистор до диодов трансформатора тока, и там будет звониться КЗ.
Знаю как минимум одно место, где будет КЗ, и установлен резистор. Иногда ставят резистор до диодов трансформатора тока, и там будет звониться КЗ.
Відрізав 4 ногу від плати так щоб можна було її назад припаяти з верху кз зникло на самій платі, але той маленький кусочок що йшов до конденсатора 140j100 все ще на кз. конденсатора вже немає і дорога на плату обрізана, я не розумію де там цей контакт з 2 ногою береться.
Все стало зрозуміло, там біля конденсатора 104j100 є перехід на загальний 0 що іде з центрального трансформатора, але як так виходить що Всі ці елемети стоять у цій мережі де все одним проводом зматано я зрозуміти всеодно не можу. РІзати я напевно нічого не буду тому що не розумію суті того що там відбувається, доведться усе збирати назад як було, шукати заміну на транзистор V8 і можливо шукати який конденсатор стояв в парі з ним.
140j100 это новые китайские конденсаторы с буквой "j" они при замере тестером показывают КЗ, а под напряжением работают нормально - китайцы однако
Пора уже ТГР выпаивать и проверять обмотки.
Поки "справи рухаються" вирішив пошукати схеми на цих елементах і впринципі знайшов щось схоже
https://s7d5.turboimg.net/t1/44049733_dfgdfg.jpg https://s7d4.turboimg.net/t1/44048682_Untitled-4.jpg
Але знову щось ніякого аналогу транзистора V8 R6G Я на ній не знаходжу. Кружком обвів однаковий сусідній транзистор до v8 на фото і на схемі. Номінали резисторів повністю співпадають зі схемою.
Знатный троляка попался , жирный такой ))
Нихрена это не транзистор , это черная хреновина с тремя ножками и маркировкой R6G .
А шо воно таке я хз . Но это точно не транзистор . Возможно это лоудроп стабилизатор на 5в 1.5А
тут є стабілізатор на платі в парі з двома ємностями на 47 мф так він звониться тестером. і позначення у нього VT5, а не V.Цитата:
Сообщение от Qwazar
Буду зараз назад запаювати усі дрібниці що були з R1, хай воно буде усе як є, але на майбутнє я в принципі знаю де треба дорогу перерізати щоб ток пішов одною стороною і цей резистор який там стоїть на 1 ком і конденсатор поруч з ним включилися в роботу. Просто у китайців там усе зроблено капітально і не схоже на те що просто хтось замкнув ці доріжки по за схемою, тому не хочеться щоб вийшло як з оптопарою що щось своє зробив, а воно не вийшло, хоча тут здається що все ж щось не так у цих всіх елеметах і тому як вони там з'єднані. Просто зараз різати там дорогу в неробочому апараті наврядчи до чогось приведе. Треба робити щось розраховане на конкретний результат, а потім якщо все раптом буде працювати можна пробувати різати дорогу і чекати якийсь ефект. Чіркнути там дорогу хвилина справи навіть коли вже все буде зібрано.
Транзистор V8 на місце ставити поки не буду. Буду пробувати замінити його на щось нове і ще можливо конденсатор якого там немає спробую десь до нього знайти.
Плата явно не китайская, имеет инопланетное происхождение - китайцы ведь в космос летали, вот марсеане и презентовали китайцам плат полный корабль - теперь китайцы их ставят в сварочники и прут всё в украину:D для модернизации:D
Транзистор V8 на місце ставити поки не буду. Буду пробувати замінити його на щось нове Можно поставить МП40 или что то из этого ряда на радиаторе. Ну или радиолампу 3,14Зda - и должно заработать.
Отож хреново, что Вы не читаете сообщения. Потому, как я Вам писал, что R6G - это тиристор MCR100, а не транзистор. На схеме обозначен как MCR100-6.Цитата:
Сообщение от hizerqqq
https://s7d5.turboimg.net/t1/4405745...010_181120.jpg
Обводки там пороблені якісь незрозумілі, мінус один і той самий з обох сторін. Одна з цих доріжок якраз і йде до тих ''замкнутих'' елементів.
значить зараз спробую перевірити його як тирістор. далі видно буде. якщо ці всі "дрібниці" ніякого ефекту не дадуть, доведеться тупо перепаяти мікросхеми і пробувати ще раз стартувати.Цитата:
Сообщение от Xort01
Обводки там пороблені якісь незрозумілі, мінус один і той самий з обох сторін. Одна з цих доріжок якраз і йде до тих ''замкнутих'' елементів. то тебе по ходу пороблено - то шунт - для тебя зализяка с другой стороны платы - быстрее выпаивай она из серебра сделана.
значить зараз спробую перевірити його як тирістор. далі видно буде. якщо ці всі "дрібниці" ніякого ефекту не дадуть, доведеться тупо перепаяти мікросхеми і пробувати ще раз стартувати. если тиристор приказал долго жить- меняйте на более надёжный типа BTW69-1200 - не сгорит точно. И авжеж не терпица процесс включения увидеть - плохо что видео не снимаете для истории.
Всех участников поздравляю - рубеж пол ста страниц остался позади, но самое интересное ещё впереди.:D
https://s7d7.turboimg.net/t1/4406389...6182887785.jpg
от по такій схемі я перевірив тірістор, показав якийсь там опір значить думаю що з ним все ок. Ставлю все назад потроху ніби поки нічого ніде не "закотилося" так що шанси усе зібрати є.
думаю що треба буде просто перепаяти мікросхеми перед наступним стартом. Раз нічого ніде не знаходиться. Ті усі розводки незрозумілі нехай висять як є, я вже там впринципі все поставив назад як було. Зараз поставлю назад тірістор і оптопару.
на данний момент все поставлено. Скоріше за все завтра буду перепаювати мікросхеми і стартувати. Я не бачу що ще тут такого може бути що я не перевірив. Залишилися стандартні резистори і конденсатори на великій платі. помоєму коли горять резистори це видно. По конденсаторах я теж нічого особливого не бачу.
Все те смд що там стоїть в цілому прозвонилося. значить схеми в цілому працюють, все що я можу тут це тільки замінити самі мікросхеми. Не бачу сенсу гадати яку краще замінити яку ні, в моїх умовах потрібно міняти дві.
от по такій схемі:confused: я перевірив тірістор, показав якийсь там опір значить думаю що з ним все ок. - если бы я так ремонтировал технику ( и так сойдёт - чего то там показывает ), то я бы был должен всем клиентам:D Ремонт на мать ёго так:D Чего не понятно - нельзя что бы висело нужно отрубить
Вложение 9749
В общем жду с нетерпением результата
Вложение 9750
:D
Кстати - раз будете менять микросхемы, то для лучшего охлаждения их можно впаять с другой стороны платы, ну что бы по феншую:D
Не бачу сенсу гадати яку краще замінити яку ні, в моїх умовах потрібно міняти дві. - это расточительно сразу две менять - гадание простое пишем на бумажках название микрух - сминаем эти записки и в бутылёк - поколотили их в бутыле - и потом какая первая попалась ту и меняем:D надо же как то творчески к ремонту подходить.
Я думаю що треба міняти меншу в першу чергу, але ціна питання заміни більшої мікросхеми менше ніж один транзистор який виб'є якщо щось піде не так. Тільки паяти там на боковій платі не зручно зовсім.Цитата:
Сообщение от Николаевич
Тільки паяти там на боковій платі не зручно зовсім. - а так слабо.

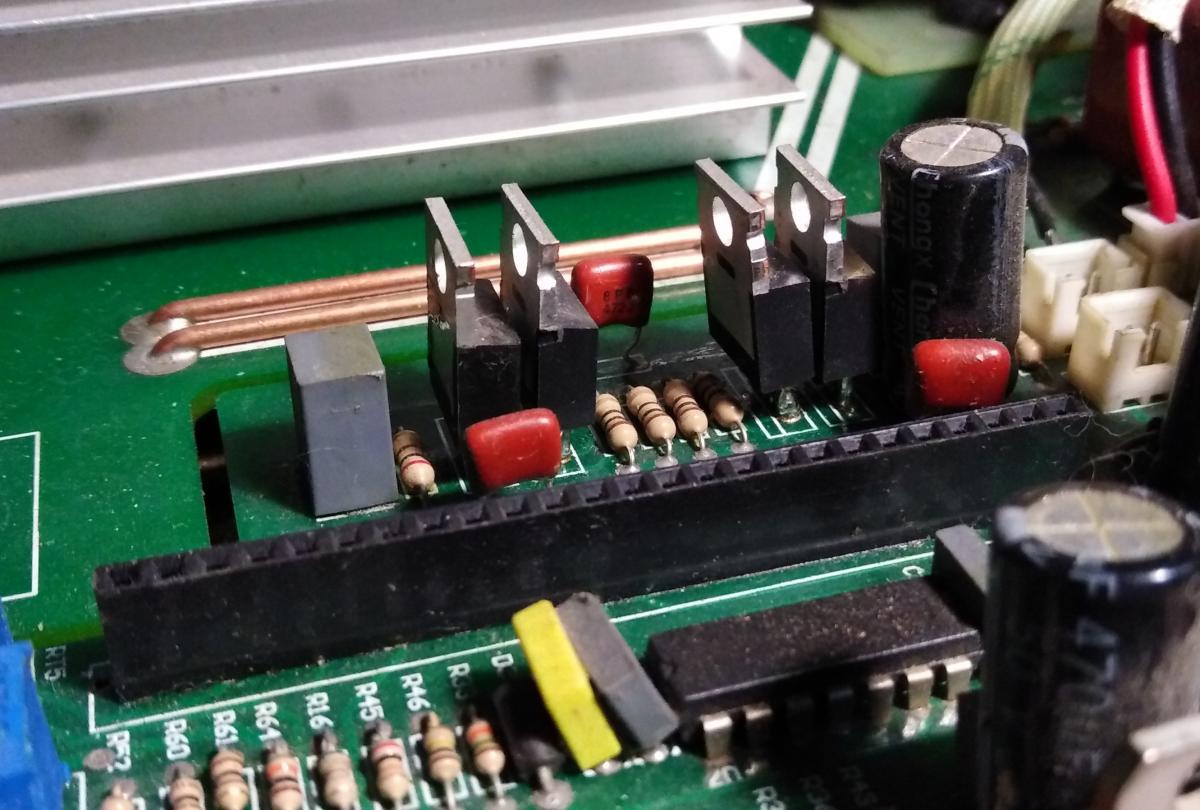

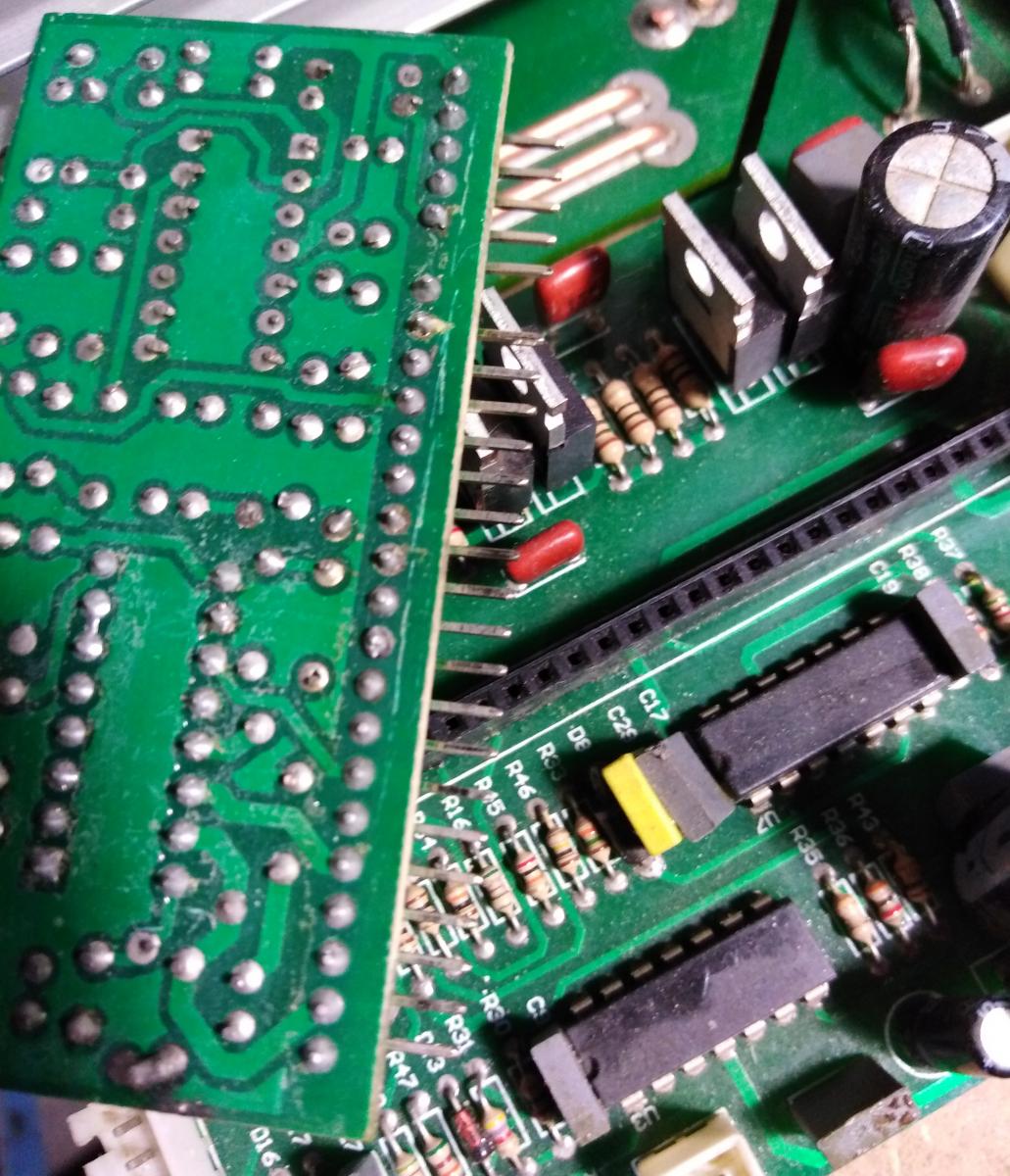

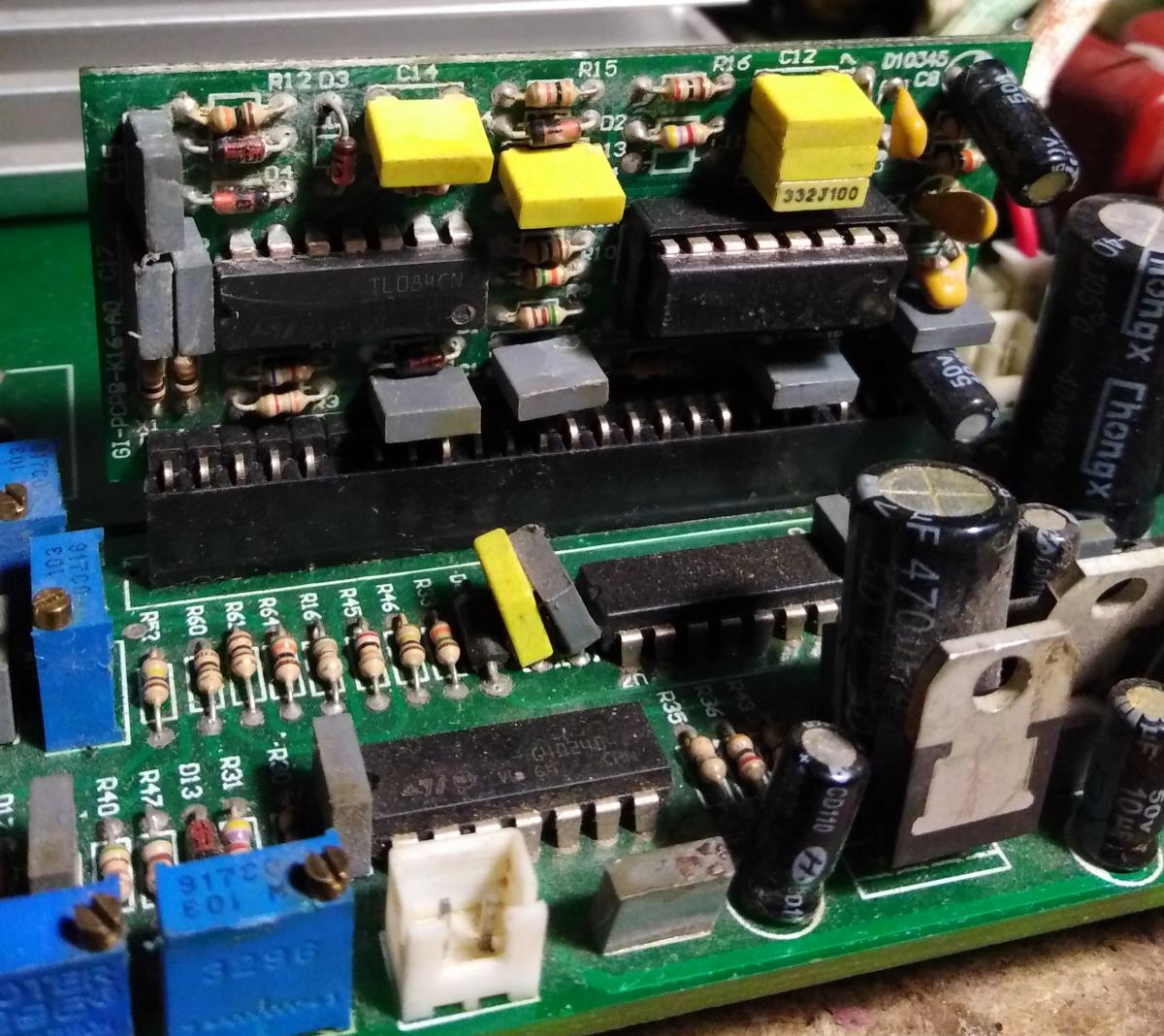

Вложение 9751Вложение 9752Вложение 9753

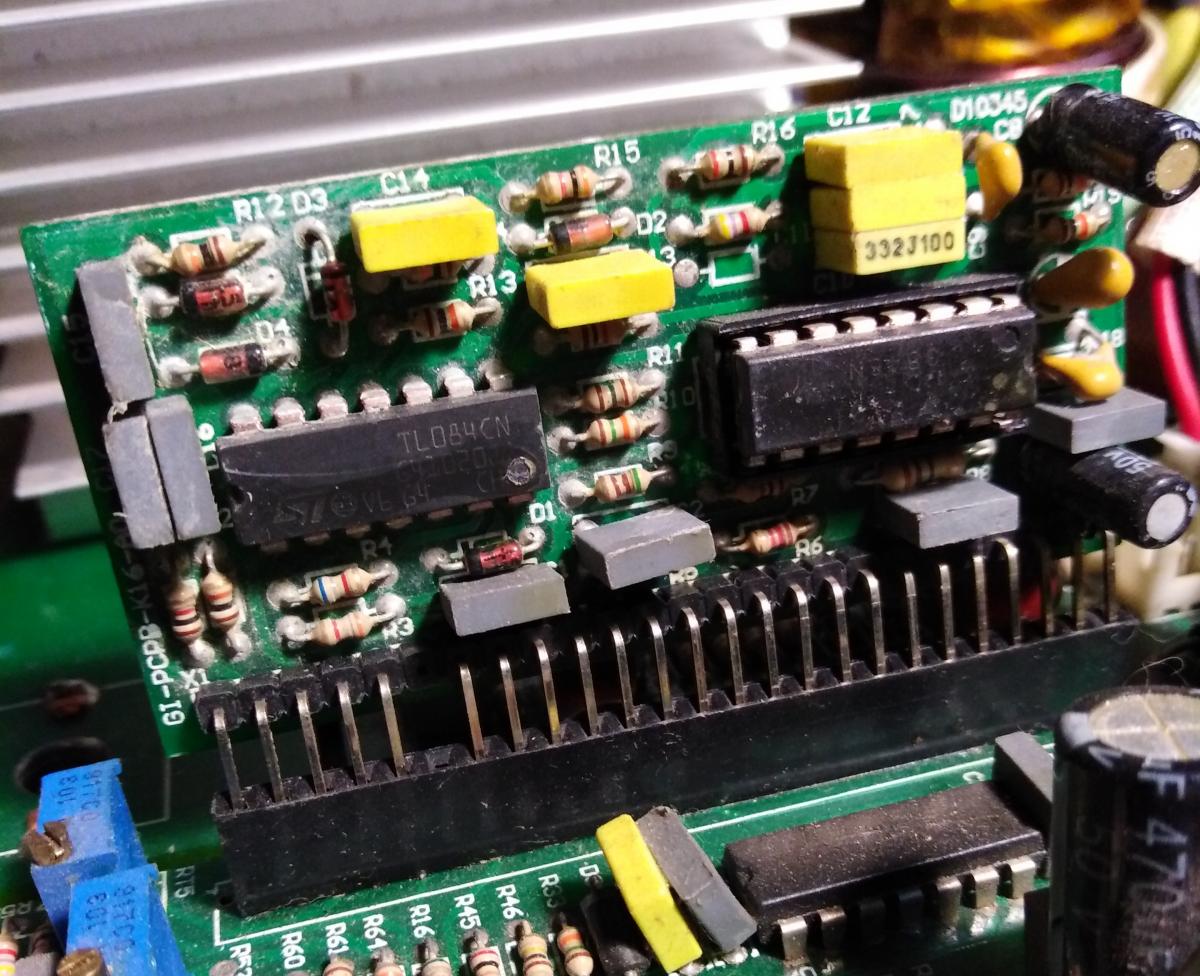

Вложение 9754
https://s7d7.turboimg.net/t1/44064544_Untitled-4d.jpg https://s7d7.turboimg.net/t1/44064545_Untitled-5.jpg
Тепер маючи схему знову повернувся До тих "замкнутих" елементів І на схемі вони схоже є, якщо я там в низу переріжу вихід 4 доріжки на мінус на тих "розводках" біля мінусу з трансформатора, то якраз цей резистор R1 в 1 ком включиться в парі з конденсатором якого на схемі немає в цю мережу між виходом на мінус і 2 ногою меншої мікросхеми. так що в майбутньому думаю що це актуально, тільки конденсатора в схемі немає, але думаю що він там замкнутий за резистором і виконує виключно якусь "пом'якшуючу" роль. Але може бути і таке що схема якось повністю перероблена і все там тепер функціонує по іншому, хоча і не факт. Ці резистори в 1 ком і 100 ом на ній є. Але там ще на 4 ногу плати йде конденсатор 104J100, хоча можливо все так і треба, бо тут теж два виходи на цю сторону на схемі один з мінуса другий можливо з того конденсатора і якраз він проходить тільки через 100 ом.
Хочеться попробувати запустити апарат так як є, потім якщо буде працювати відріжу там вихід 4 доріжки плати на загальний мінус на який виходить і 2 доріжка. Все каже про те що так як там зараз є бути не повинно. Але думаю для тесту на роботоздатність це не критично. Просто зараз зі схеми виключений цей резистор в 1 ком і той конденсатор що стоїть поряд з ним, як наслідок туди далі на мікросхеми проходить більше менш очищеного току.
Чесно кажучи я сьогодні дуже довго там усе роздивлявся, царапав і відкусував тому що і досі не зрозуміло для чого там усе зроблено саме так і чому постійно потрібно бути самим розумним з подібних приводів.
На 2-й ножке микросхемы СА3140 складываются 2 сигнала - один с шунта другой с регулятора тока - выход операционника идёт на вход ШИМ и блокирует ШИМ если на входе напряжение с шунта превысит напряжение которое идёт с регулятора тока. С шунта идёт минус, а с регулятора тока плюс.Это коротко в общих чертах.
Ту сторону що йде на мікросхему 3525 я не беру до уваги, тому що там все нормально прозвонилося. Мені там хотіти в даному випадку нічого. Там скоріше за все буде заміна усієї мікросхеми і все.Цитата:
Сообщение от Николаевич
Там скоріше за все буде заміна усієї мікросхеми і все. :confused: Значит можно и половину микросхемы поменять?
hizerqqq
"...і досі не зрозуміло для чого там усе зроблено саме так і чому постійно потрібно бути самим розумним з подібних приводів.
А вот скажите честно, как Вы считаете те кто разработал и изготовил этот сварочник и те кто его успешно ремонтирует, эти люди какие то особенные, намного умнее Вас или глупее???
:Dпо ходу разрабатывают и ремонтируют обычные люди, а вот модернизируют особенные:D - ну не могу я в этой теме что то серьёзное уже писать;) Всё выкинуть - оставить трансформатор перемотанный - снизить частоту ШИМ и поставить на выход быстродействующие тиристоры ампер на 200 можно и без радиаторов - пусть на своих выводах висят:D синхронизировать с частой сети и ввести параллельно с частотным управлением тиристорами ещё и фазовое - сетевой фильтр выкинуть а дросселя оставить;) - такого китайцы точно не делали.
Так я сразу и предложил Целеустремленному довести свой аппарат до совершенства, например такого
https://www.youtube.com/watch?v=5IvqJ3cqkwk
Там все просто и понятно, никаких китайских подделок и дуристики, можно многократно мотать и перематывать.
Так что судя по телодвижениям hizerqqq скоро станет КОМАНДИРОМ СВАРОЧНОГО КОРПУСА.
И все завистники будут обязаны ему отдавать честь.
Смотрю видео про "инвертор" второй раз и за живут держусь;)
Думав вчора поправити тірістор так як він там трохи криво став і не прозвонюваввся нормально однією ногою. і він розвалився відпала з нього одна нога, доведеться і його перепаювати на новий можливо не смд.
Шо вы понимаете в сварочниках ?))это модернизированный из этой темы .Цитата:
Сообщение от Николаевич
:DТа я ваще пацан против нашего модернизатора:D Всё к этому и идёт - останется в сварочнике только любимый перемотанный трансформатор:DЦитата:
Сообщение от Qwazar
Все новое хорошо забытое старое ))))
Такой инвертор, как ролике, мне пару лет назад в Москве впарить пытались. На вид - шикарный аппарат был, но как-то тяжеловат. Внутри транс с шунтом был, так как регулятор тока на передней панели был как на трансформаторном аппарате.:)
Не цыгане случайно. У нас цыгане всякую фигню продают - да конечно новое в упаковке даже с паспортом - недавно предлагали болгарку типа брендовая непомню фирму - наклейка бумажная - рассказывает что эта болгарка 1,5 киловатта - говорю та там мощи ватт 700 полторакиловаттная болгарка больше габаритом и с цветом бренда китайцы лоханулись - у меня 4 разные болгарки по мощности а вы мне тут парите.:)Цитата:
Сообщение от mayachka
Вспомнил случай подобный нашему Целеустремленному.
На соседней улице жил забулдыга, работал слесарем на стекольном заводе.
Как то он заскочил в магазинчик за бутылкой водки, продавщица на сдачу 50 коп всучила ему лотерейный билет, тот долго возмущался, что за такие деньги можно было бы еще 200 гр колбасы купить, но ее не было и пришлось брать билет
Через пару недель он зашел в магазинчик, взял 3 бутылки коньяка и одну дает продавщице как подарок.
На этот билет он выиграл 21-ю Волгу.
Та конечно в шоке.
Через несколько дней машинку к нему пригнали и поставили под домом.
Он побежал записываться на курсы, потом позвал корешей и решил их немного прокатить.
Улица была с приличным уклоном и через 200 м он врезался в какой то бетон.
Машину потом оттянули опять к его дому, она простояла несколько лет, ее постепенно раздели.
Дальше результат не знаю, машины под домом не было.
Так что куда денет Целеустремленный корпус и попаленные платы может и расскажет а может и замнет для ясности.
Все купив сьогодні хоча і не без проблем, а от тиристор загубив поки додому йшов доведеться іти новий купувати. ВИпаяв собі зайве навантаження на голову... Дві мікросхеми і тиристор вийшли в районі 45 грн.
погода гарна сьогодні, так що можна погуляти.
погода гарна сьогодні, так що можна погуляти. Фига ся гуляты - нах хаус и арбайтен - а то такое придумал:D
а от тиристор загубив поки додому йшов - капец ;)
Сука ....Чуваку а самый раз сварочные комиксы писать ))))
Ржу капец )))

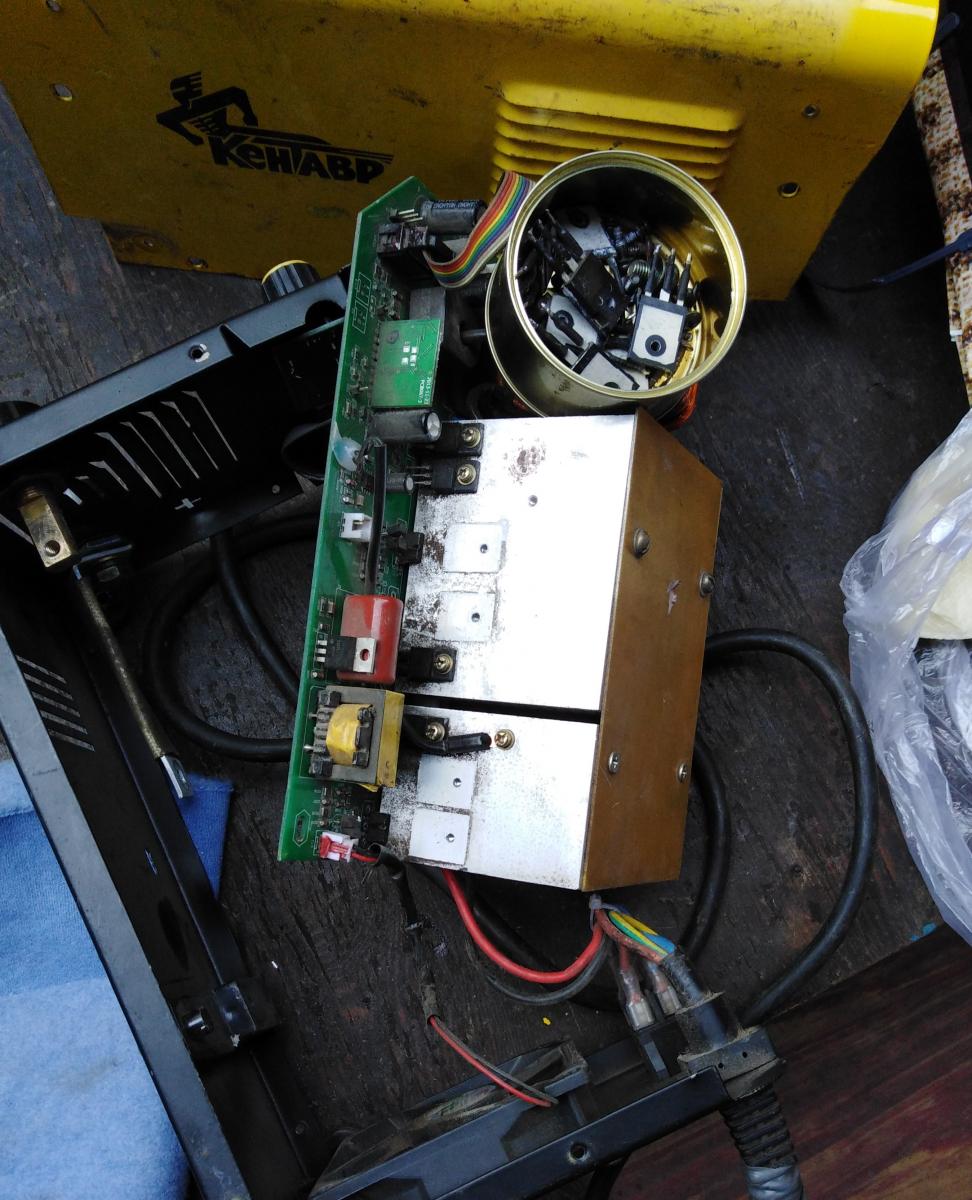

hizerqqq - это не ты модернизировал аппарат? - вот такое принесли:D
Вложение 9755
Вложение 9756
Проверил только что, что в баночке все транзисторы целые и управляются, диоды выходные целые, аппарат с самопитанием, спрашивается - на хрена было это всё выпаивать:confused:
По ходу он этим и занимается, а мы как участники этого комикса :DЦитата:
Сообщение от Qwazar
Все купив сьогодні хоча і не без проблем - что продавцу скорую вызывали пока ты скуплялся:D
