Поломка в силовых транзисторах и драйверах управления. Резюк лишь следствие. Это та же Ресанта САИПА ХХХХХ кака.
Вид для печати
Поломка в силовых транзисторах и драйверах управления. Резюк лишь следствие. Это та же Ресанта САИПА ХХХХХ кака.
Нашол два сгоревших силовых транзистора! Чем можно заменить керамический резистор 12W51RJ???Цитата:
Сообщение от tehsvar
И че? Даже если все заменить, может снова повторится эта история!?Цитата:
Это та же Ресанта САИПА ХХХХХ кака.
взял схему отсюда: http://monitor.net.ru/forum/viewtopi...452114#3636102 (спасибо добрым людям, по ссылке у некоторых не открывается).
Вложение 2117
(схема срисована человеком с готового инвертора, могут быть ошибки)
здравствуйте уважаемые! Извините, что вторгаюсь. Нужна схема СВИ-140 -основной блок. В начале ветки "Митрофаныч" выложил схемки на СВИ-140, но схемы основной платы нет. У меня в ремонте точный клон - SPARK MMA-140. Горят зел. и кр. светодиоды. Видимых повреждений нет. Диоды вых. целые. Ключи без выпайки проверил целые (не пробитые). ?????, Спасибо
Я имел в виду не то , что она плохая, а номера моделей разные :D. Вот и получилось ХХХХЦитата:
Сообщение от tehsvar
Вы бы сбросили фотки, по ним легче ориентироваться. А по форуму шарахаться ища.... Или хоть ссылку на фото.Цитата:
Сообщение от morze-sv

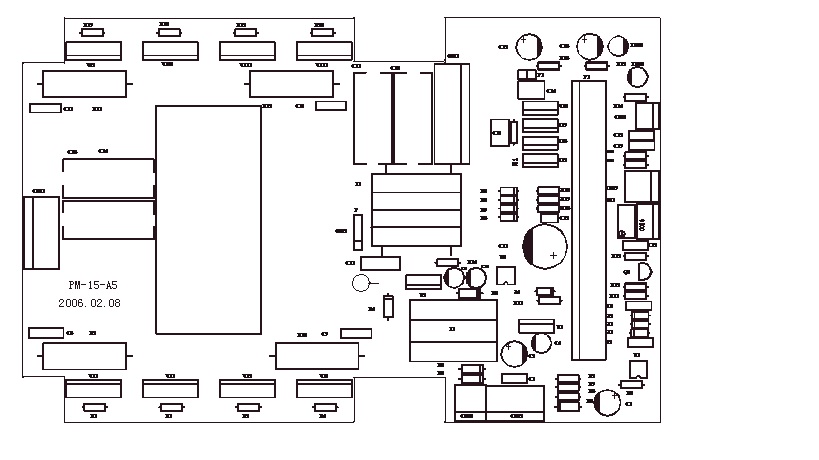

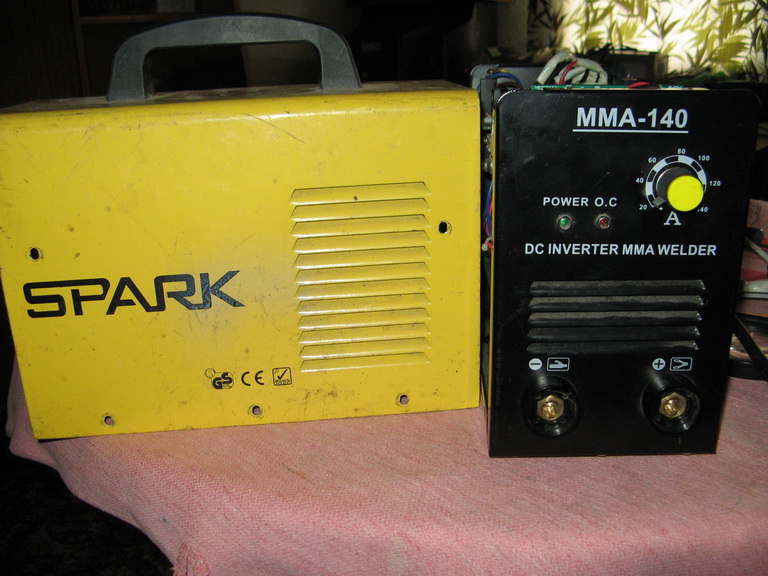

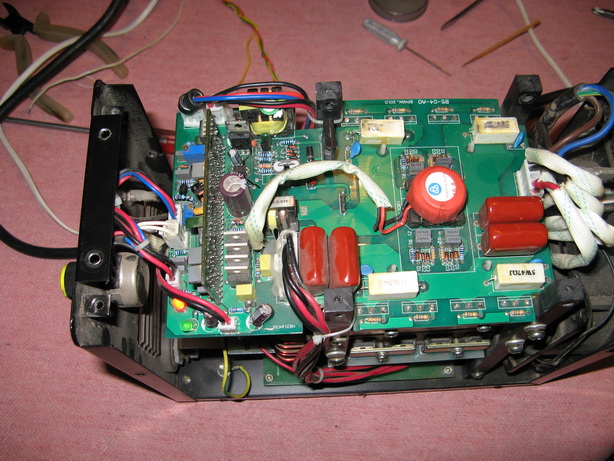

Вот фото и рисунок основной платы: Вложение 2220Вложение 2221Вложение 2222
Господа, товарищи, помогите, пожалуйста, нигде нет эл.схемы Калибр СВА-135А/МОНО, прям беда какая-то! Может, кто знает аналоги этой схемы, что там за движок на подаче проволоки стоит, накрылся он у меня, маркировки нет ни какой на нём!:(
Это та же Брима 160. Посмотрите на валволодин форуме. Разница в количестве транзисторов.Цитата:
morze-sv
http://valvolodin.narod.ru/schems/brima-arc160.djvu
А Вы уверены, что там движ сломался? Очень часто на таких транзисторы подачи проволоки вылетают. Движок за 14 лет ремонта летел раз. Бывает у пластиковых шестерёнок съедает зубья. А схемы там как таковой нет. Всё же элементарно.Цитата:
Сообщение от Николай Михалыч
