резистор R73 "великоват" и сужает пределы регулировки? Не понял , на резисторе 204 =200К. Хочу обратить внимание на пин 4 cd4053 -он идет на DP100 пин 12, найти бы пдф.. а это наверно измерение тока а rt6 тогда стоит в цепи делителя и тогда он не при делах...
Резистор RT6 не пробовал крутить, его сопротивление 15к ,R128 -3.9к
-
Только не материтесь громко, но, я привык сначала доверять цифрам. А тут что-то не сходится. В измерениях имею ввиду. Может, конечно, и путаю чего....
Ранние измерения на 1выв. U1 со шунтом, полностью совпадают с измерениями на выв2 шима без шунта, 2.5 вольт при 180А.
Но с шунтом только на выв.2 шима падает уровень, а на 1выв. U1 всё в норме, 2.5 вольт при 180А. Нелогично.
На втором или шестнадцатом выводе шима должна висеть еще какая-то обратная связь. Я так это представляю. Другого обьяснения (из-за слабого образования) не нахожу.
Ну, если над R73 регулятор тока .... Опять же, при МИГ он же отключен (видимо устанавливается какое-то макс. значение), видимо через R128/RT6. Или еще что-то не дорисовано.
Или регулировка тока не отключается? Не вижу на схеме цепи отключения регулировки тока регулятором.
Покрутите RT6. Но сначала его значение замерьте. Чтоб назад можно было поточнее вернуть.
PS. "Придумал" еще одну причину, почему напряжения на обоих выв. R61 обязаны быть равны. Выв.2 3525 - высокоомный вход ОУ, вдобавок ее подпертый опорным напряжением. По закону жанра, напряжение на выв.2 падать никак не может. Если ему не помочь. А так как подпертое опорой - то быть даже чуток повыше.И если это так, то в нарисованной части схемы проблем нет.
Проверить просто: замерить U на обоих концах R61 по-очереди при разных токах. При желании.
Схема ОС по току не полная. Что-то еще есть. Всего 2 ОУ от шунта и уже на 2й ноге 3525, по сравнению с цепями ОС по напряжению.... не верю.
Через RT6 снимается усиленное напряжение с шунта, сглаживается емкостью и через мультик зачем-то куда-то уходит. Возможно запускает стаб напряжения. ХЗ . Ага, не обратил внимания, амперметр на "морде" есть. Подстройка RT6 должна повлиять на показания тока ММА и включения стаба по U для MIG.
И да, переменный резистор над R73 (нарисован как переменный) это точно регулятор тока? Или это подстроечный?
-
[QUOTE=mayachka;45357]
Через RT6 снимается усиленное напряжение с шунта, сглаживается емкостью и через мультик зачем-то куда-то уходит. Возможно запускает стаб напряжения. ХЗ
Да нет -просто приходит на показометр тока.
Показания на U1 pin1 и U2 pin14 сняты аналог осцилом , кроме постоянки от 123 и до 172а появилась переменная составляющая , поэтому измерялась полная величина и возможно не соответствует реальному. Надо цифровым проверить! на R61
Остальные значения, мультиметром. Причина снятия осцилом - если мерять мультиком то есть влияние на работу ,вплоть до ухода в защиту. Cхема по току не полная т.к упор был на стабилизацию напряжения, надо дорисовать , R73 -подстроечник.
-
R73 -подстроечник - да кто ж его переменным то нарисовал?! Самое интересное Вас ждет впереди. Цепи настройки тока нет.
упор был на стабилизацию напряжения. Интересно почему? Если его и так мало... стабилизировать нечего. Даже никаких намеков...
Обратите внимание на подстроечные резисторы в токовых обратных связях. Они должны быть, задавать токовые пределы. Вполне возможно что-то накручено. Не факт, но возможно..
Учения Чарльза Дарвина говорят, да и практика показывает, что "прямоходячие" часто суют кривые ручки во всё новое, неизведанное. Может Ваш случай? Это про хозяина аппарата...
-
А я ведь давно предполагал, что ограничение по шунту (по схеме по другому не получается) и намекал на это. Дальше два варианта: кто-то накрутил резисторы, или оно так всегда и было. Если первое - достаточно подстроить. А если второе - можно до подстраивать до выхода из строя, возможно не сразу...
-
Ага... А я в ТТ рогами упёрся из-за показаний на балласте. А это всего лишь наклон ВАХ...
Не ошибается тот, кто ниче не делает :D
можно до подстраивать до выхода из строя, возможно не сразу
Да, желаемые токи действительно.... конские. Время покажет.
-
Вложений: 1

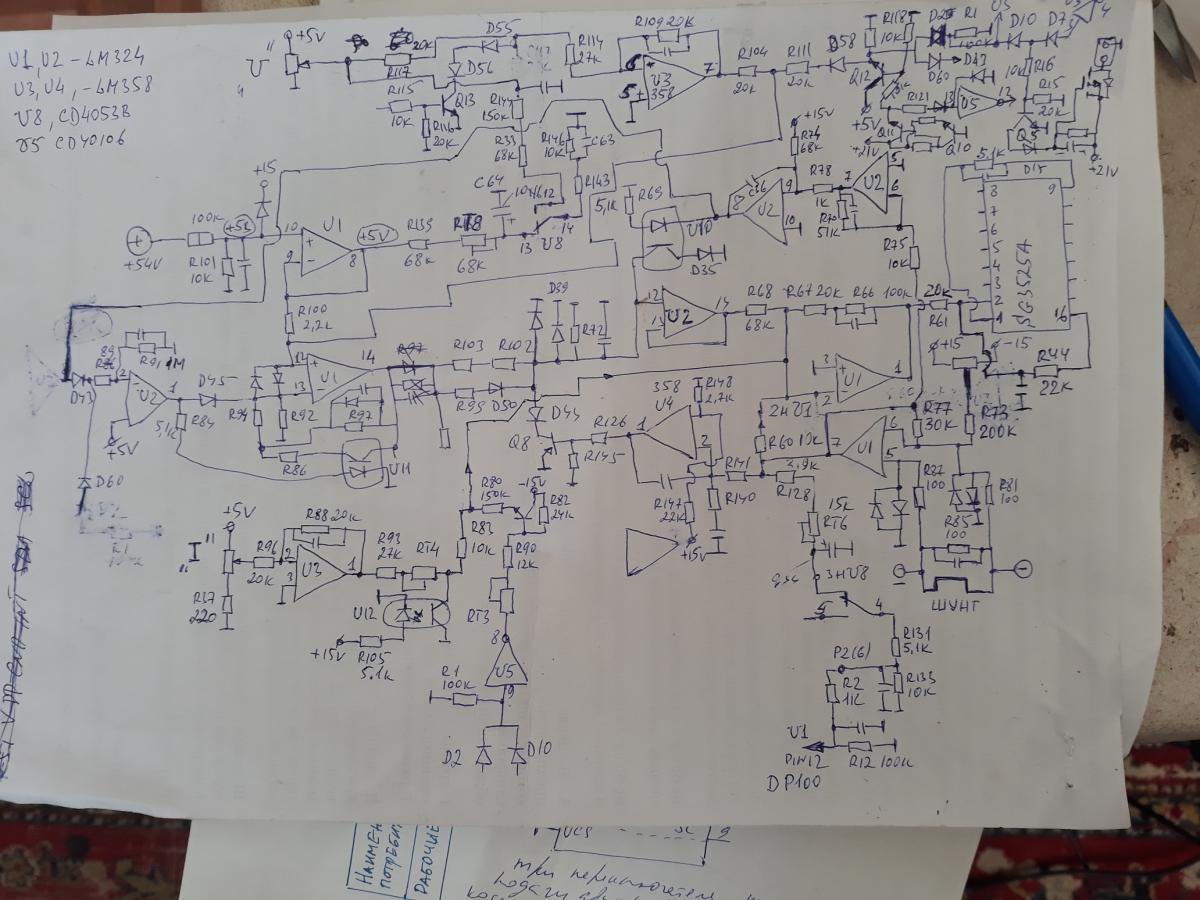

С РЕГУЛЯТОРОМ ТОКА, добавлен в схеме. Не думаю что кто то крутил , но неисправных элементов как писал ранее -не было найдено..Вложение 11390
Поставил перемычку на шунт , выставлено 17в
21.8 80а 2.42в
21в -85а 2.38в
19.7 -95а 2.28в
18.5 -100а 2.21в
18.4 - 115а 2.3в
18.3 140а 2.34в
18.2 155а 2.41в
18.1 180а 2.52в
18.1в 205а 2.79в
При следуещем уменьшении сопротивления - аппарат ушел в защиту ( сопротивление 10ом стояло одно)
Уменьшение сопротивления шунта изменило ВАХ аппарата и позволило добиться большего тока при достаточно стабильном выходном напряжении., но это привело к неправильным показания амперметра. А как этого же добиться подстроечниками...?
-
На выв.8 U5 меняется напряжение при переключении МИГ-ММА? Если да, то попробовать RT3
RT4 - ток ММА
Ух... С таким столкнулся впервые. Ужас... :-)
Светодиод в U12 включен странно, постоянно запитан.... По идее должен отключать слежение за установленым током, а через R80 подтягивается другое опорное U от -15V
PS... А ведь схемотека управления шикарная... И для МИГ вторая петля ОС по току есть ... Всё продумано. Видно, что инженеры не забыли проконсультироваться у профильных специалистов.
Пардон.... три петли. Выв1 U1, выв1 U4, выв8 U2.... Жуть..... :D
-
На выв.8 U5 меняется напряжение при переключении МИГ-ММА да, 14.8 - 0
Крутил RT4 - практически нет влияния. RT3- не крутил т.к он влияет в ММА - на эммитере Q15 будет -5в, а в МИГ на эммитере 0в
А вот RT2 ВЛИЯЕТ. Выставленно 17в
18.2в -95а 2.06 (вывод 2 )
17.8 -120А 2.1
17.6 -145А 2.16
17.3-180А 2.25
16.7 -190А 2.36
16.8 -200А 2.39В
15.8 -210А 2.27
14.1 -225А 2.21
Характеристика изменилась, завал происходит теперь после 200а , но опять не дотягивает до 250а.... А в ММА ток поднялся до 190а - не дотягивает....
-
Ткните носом, где этот RT2? Не найду.
Подстроечник, который к R73 идет, пробовали?
RT4 вообще влиять не должен, он оптопарой к земле притягивается, значит для ММА.... Странно, что RT3 на ММА влияет... Наверное что-то попутал... :confused: Интересно...
И если возможно, какие диоды и в каком количестве на выходе.....
Дотянуть до 250А, с падающей хар-кой почти до 300, да там ящик диодов надобно. :) Хотя бы для того, чтобы ноги не отгорали...
Подозреваю, что ОС с выв1 U4 не даст сильно накрутить. Только подстройка резистора над R73. Ну, так мне это видится....
