Пожелания производителям продукции "АТОМ"

Цитата:

---

Сообщение от Дублер

Очень большое пожелание для производителям продукции "АТОМ" ребята побольше видео уроков и простых уроков по настройке сварочных полуавтоматов. Я новичок как в сварочном деле так и в сварочных аппаратах. Хотелось бы поподробнее о их настройках при сварке проволокой 0,6 мм и 0,8 мм в различной среде, в углекислоте и миксованном газе. А также при сварке ТИГ ,а то я со сварочником первые дни, пока не разобрался ,как обезьяна с гранатой хоть плач. А когда разобрался такой кайф был не передать словами. Просто для новичков несколько стандартных настроек всех параметров На электроды 3мм 4мм и на полуавтоматическую сварку МИГ МАГ на проволоку 0,8 мм хотя бы. Ну и на ТИГ толщину металла 1мм чтобы настройка на стандартную сварку была . Потом мы уже и сами подтянемся но для начала какая нибудь помощь для первачков нужна. С уважением Дублёр.

---

Да, кажется было бы неплохо изначально после выпуска забить несколько пресетов для новчиков! А там уже со временем пусть сами настраивают

Я уже озвучивал это давеча . Причем аппарат имеет возможность сброса настроек по умолчанию . Только эти настройки должны быть готовые . Если что-то накрутили то сброс к рабочим параметрам . Таблицы напруга / подача я давал . Или хотя-бы внести таблицы в мануал или под крышку где подающее

Вот этого вам хочется?

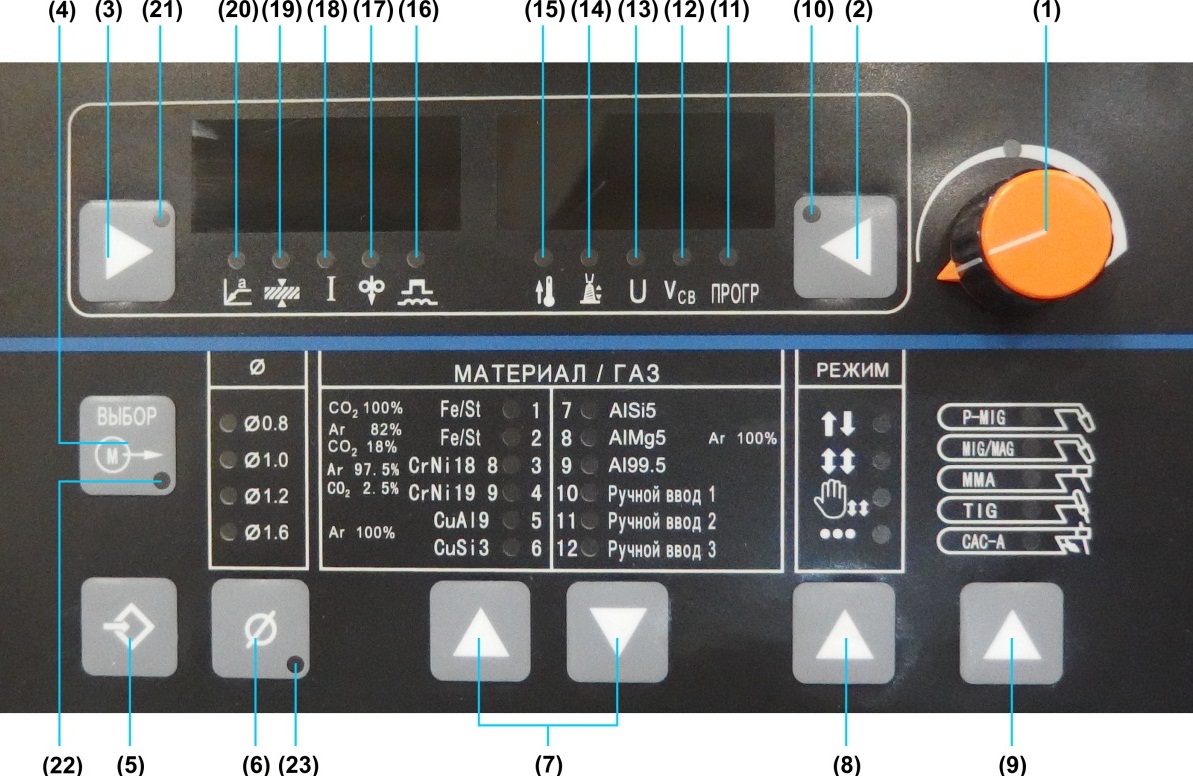

Вложение 8539

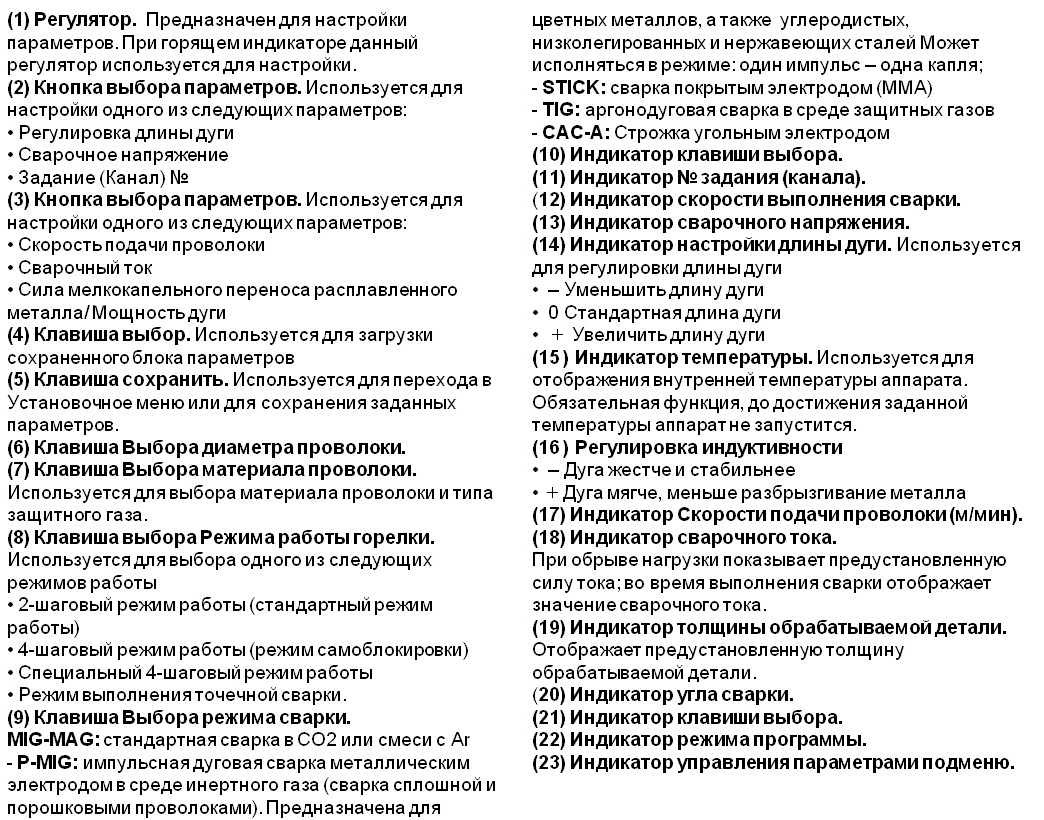

Вложение 8540
И вся эта панель управляет, по большому счету, всего тремя настройками: напряжение, скорость подачи, индуктивность... плюс режим кнопки и выбор импульсного режима .

Чтобы такой вариант реализовать нужно большое табло с наглядным интерфейсом, процессор и программа, которые в реальном времени будут измерять и корректировать напряжение и скорость подачи проволоки чтоб подогнать нужную силу тока чтоб в итоге получилась сварка, а не сралка.
И даже в этом случае настройки придется корректировать и подстраивать.

Или вот такой вариант:

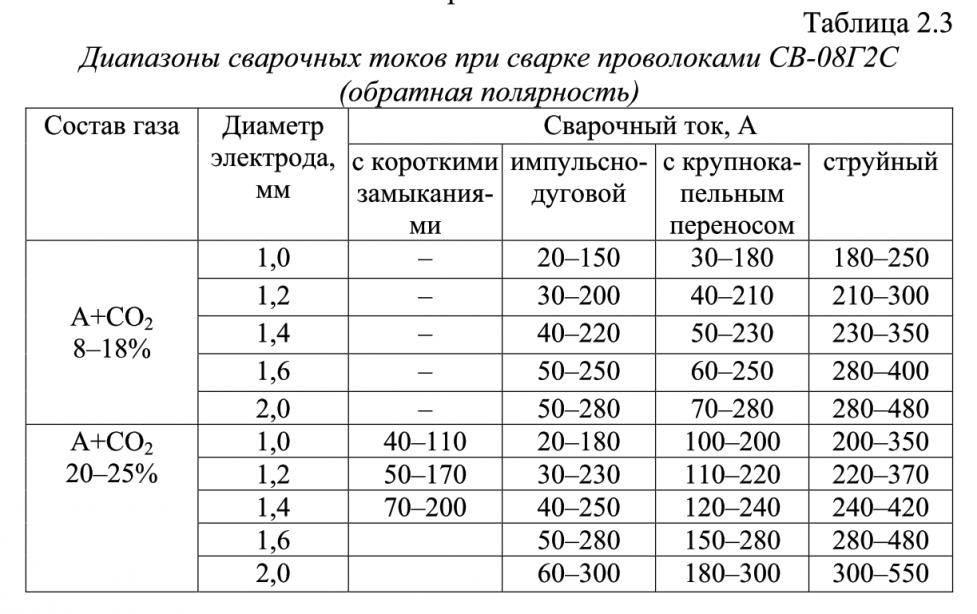

Вложение 8541

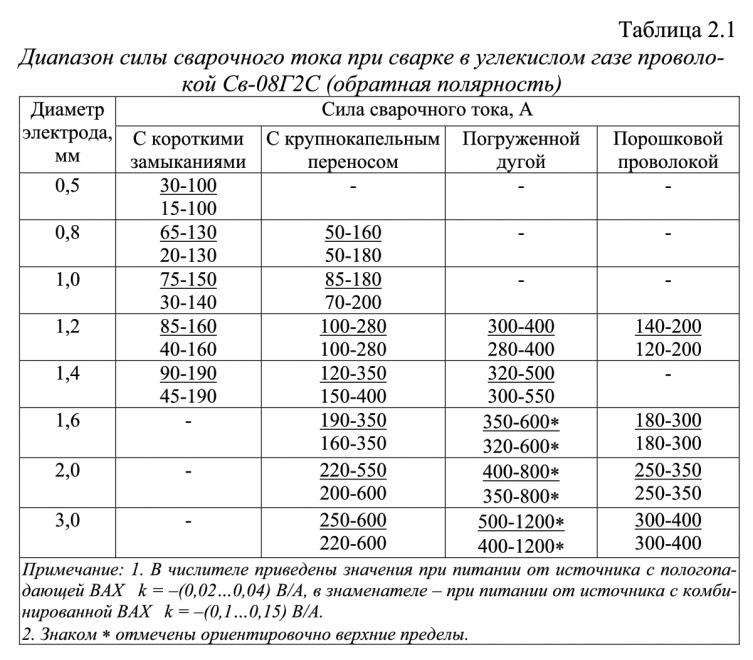

Вложение 8542

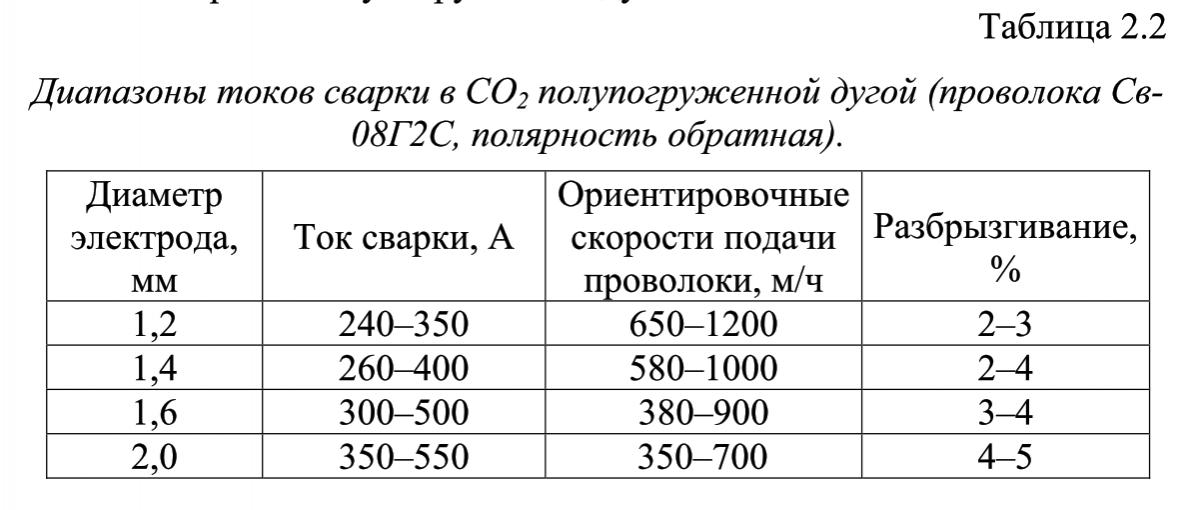

Вложение 8543

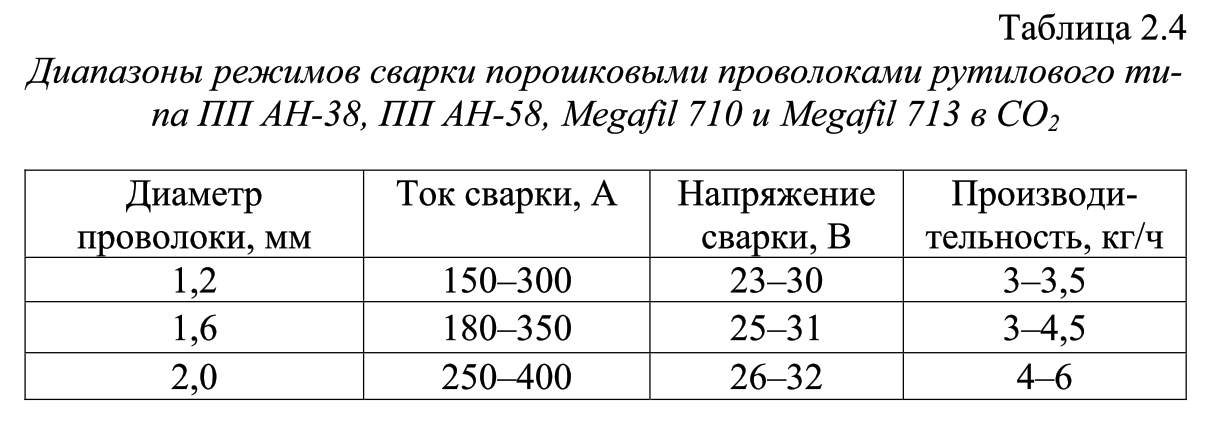

Вложение 8544
типа почитать книжки и посмотреть таблички с рекомендуемыми значениями, обратить внимание на то что диапазоны рекомендуемых значений такие что можно раза в два увеличить силу тока и... все равно не ошибешься :)

Таблицы взяты из:
СВАРКА СТАЛЕЙ В ЗАЩИТНЫХ ГАЗАХ ПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ. ТЕХНИКА И ТЕХНОЛОГИЯ БУДУЩЕГО .
Потапьевский А.Г.
2012 г.

Разные варианты защитных газов - разные напряжение и сила тока;
Разные положения швов в пространстве - опять разные значения;
Разные типы швов/стыков - опять все разное;
А еще - разное напряжение в сети - опять все настройки уже не те;
Разное качество проволоки - опять все туда же;
А еще у проволоки бывают разные диаметры;
Вылет проволоки тоже меняется от горелки к горелке.
Да, еще и толщина металла - разная;
Зазоры между кромками - разные.
Зачищенный металл или грязный - тоже заметно разнится
и даже холоднокатанная сталь с горячекатанной, спокойная, полуспокойная, кипящая...

Все равно придется тренироваться...

Есть конечно "самовары", типа Fronius-а, но и с ними надо уметь ковырятся в настройках.

По идее, видишь металл - приблизительно уже должен соображать какой должен быть шов. Добиваешься этого шва - то ли тренируешься, то ли по памяти/навыку.

Много букав .... Для рядового пользователя достаточно двух таблиц напруга/подача для проволок 0.8 и 1.0 мм . Т.е пары при которых аппарат варит , а не срет . А дальше каждый уже подбирает пару под условия

Цитата:

---

Сообщение от Qwazar

Много букав .... Для рядового пользователя достаточно двух таблиц напруга/подача для проволок 0.8 и 1.0 мм . Т.е пары при которых аппарат варит , а не срет . А дальше каждый уже подбирает пару под условия

---

+1
Вот например трубу сварить с толщиной стенки 3мм проволока 0,8.... обратной стороны шва не видно, варить можно при напряжении от 16,5 до 19В, какое оптимальное? какую при этом подачу лучше сделать?
Варит от 4,0 до 5,5. Звук разный, шов при этом не очень отличается.

Цитата:

---

Вот например трубу сварить с толщиной стенки 3мм проволока 0,8.... обратной стороны шва не видно

---

и не будет видно даже при 21В если встык . нужна разделка или зазор . а дальше уже малым режимом заполняется корень и потом облицовочный покровный шов , это если делать правильно .
а вот на каких конкретно режимах это делать каждый решает сам

Цитата:

---

Сообщение от Qwazar

и не будет видно даже при 21В если встык . нужна разделка или зазор . а дальше уже малым режимом заполняется корень и потом облицовочный покровный шов , это если делать правильно .
а вот на каких конкретно режимах это делать каждый решает сам

---

Ну зазор был, где больше, где меньше, где наплявлять ще приходилось)) та и шов не ответственный, выход дымохода с буржуйки в гараже))) Просто экспериментировал в настройками, но то такое))))

А конкретно Вы на каком напряжении и подаче варите например листовой металл 2мм и 0,8мм? Так, всреднем?
Или если была таблица может стоит ее прикрепить на первую спраницу в теме?

2 мм металл 19-20В
0,8 мм металл 15-16В
это для проволоки 0,8 мм
================
по подаче есть два вида прошивок . предел подачи может быть 12 и 14,4 по-моему . поэтому конкретные значения подачи могут отличаться . есть записи в гараже ( надо глянуть). и вообще давно себя приучил : нет неответственных швов .
во первых свой глаз радуется , во вторых шов это "лицо" сварщика .

https://weld.in.ua/forum/showthread....ll=1#post35072

Если не нравится "много букофф", есть вариант в виде графика (для сварки в аргоновой смеси):

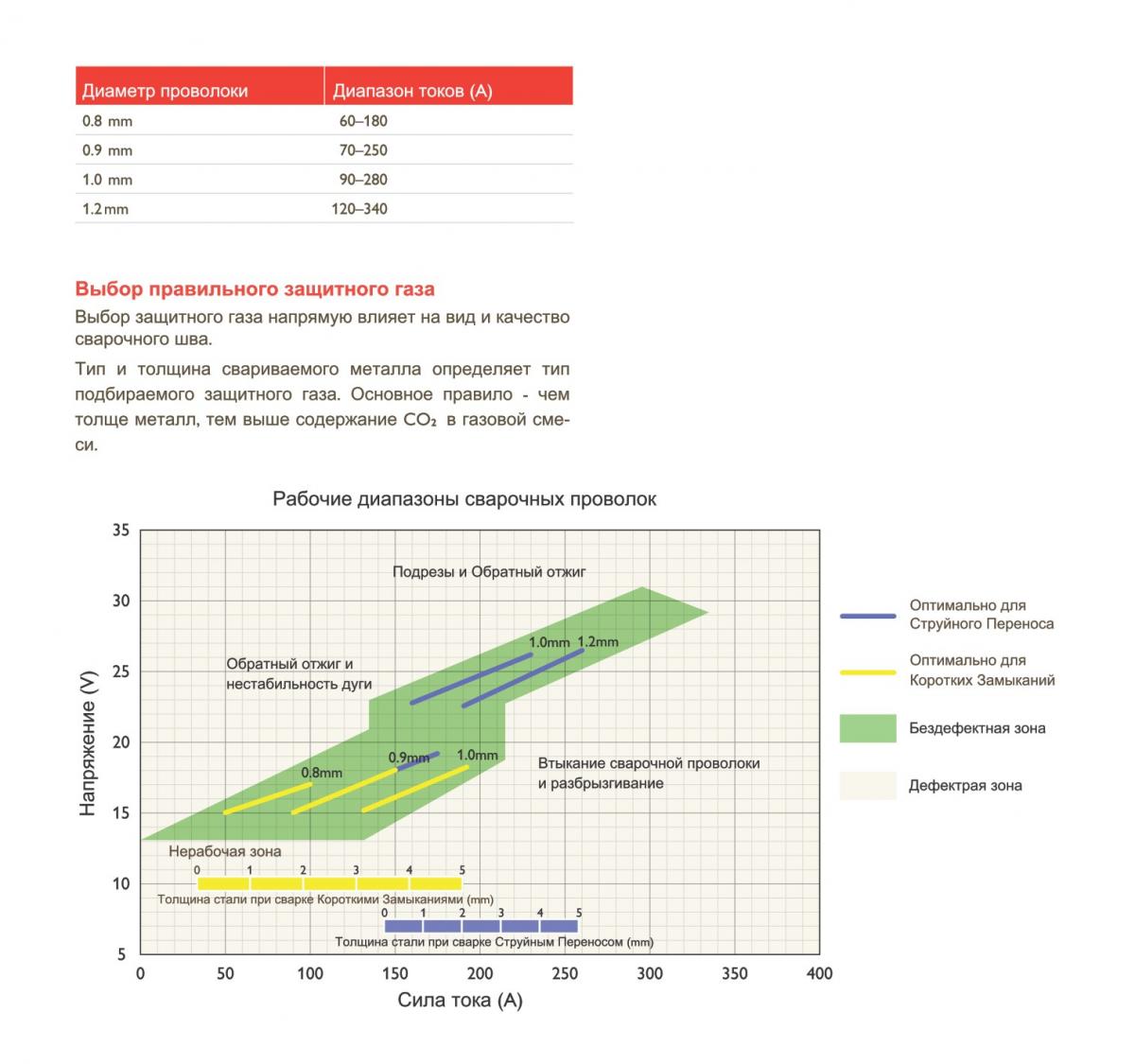

Вложение 8546

Как подбирать силу тока на полуавтомате?

Выставляешь нужное напряжение, а потом подбираешь скорость подачи проволоки - как станет варить хорошо и стабильно и с правильной формой шва, значит и силу тока подобрал правильно. :)
