Ищу схему сварочного инвертора Искра ММА-201
Вид для печати
Ищу схему сварочного инвертора Искра ММА-201

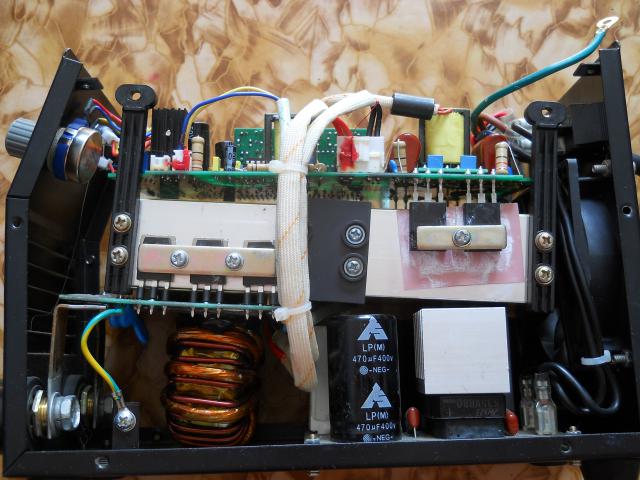

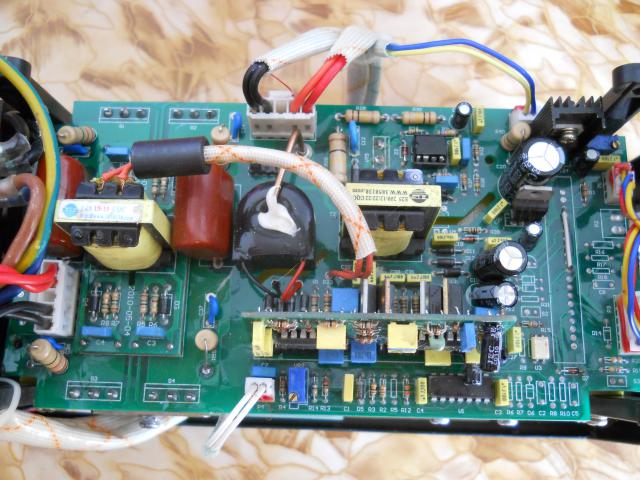

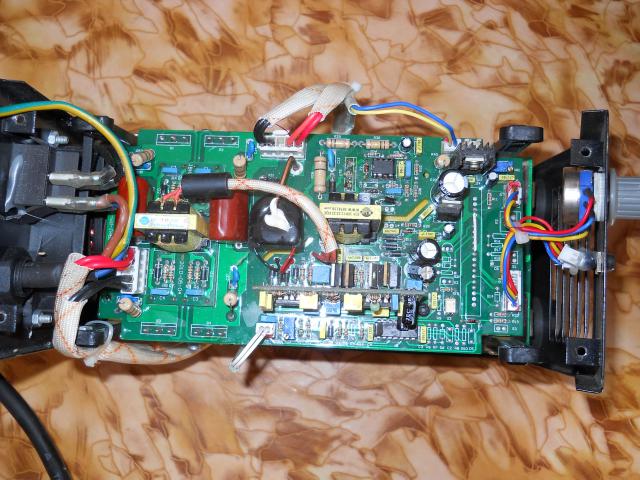

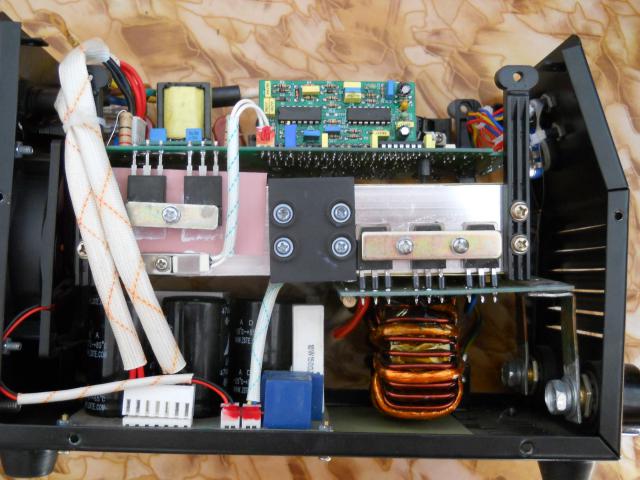

Фото внутренностей желательно.
Схемы как таковой не встречал на этих малышей (оно же ПРОТОН, КРЕПЫШ и пр. ипр.)
Там все относительно несложно.
Переработанная схема САИ (3-х жтажек)
Управа на UC38** ШИМке плюс Операционник.
БП на 384* и транзистор типа IRFPE40 . Схема БП похожа на БП РЕСАНТА.
На выходе БП 2 питания - + 24 и что-то отрицательное.
Плата драйверов с ТГР типа САИщной, мелкие отличия.
Мост из 4-х IGBT типа JH5F6 или аналогов.
Транс и диоды на выход .

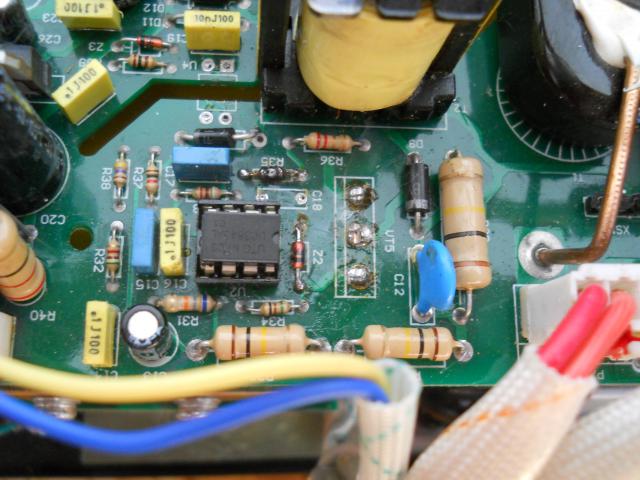

У Вас , как я вижу погорел БП.
Даю схему БП ПРОТОНа 160/Т (визуально - близнецы) :
http://s001.radikal.ru/i193/1208/bb/fef2d2e72631t.jpg
